Typer af luftcylindre: En komplet vejledning

Hvad er de forskellige typer luftcylindre?

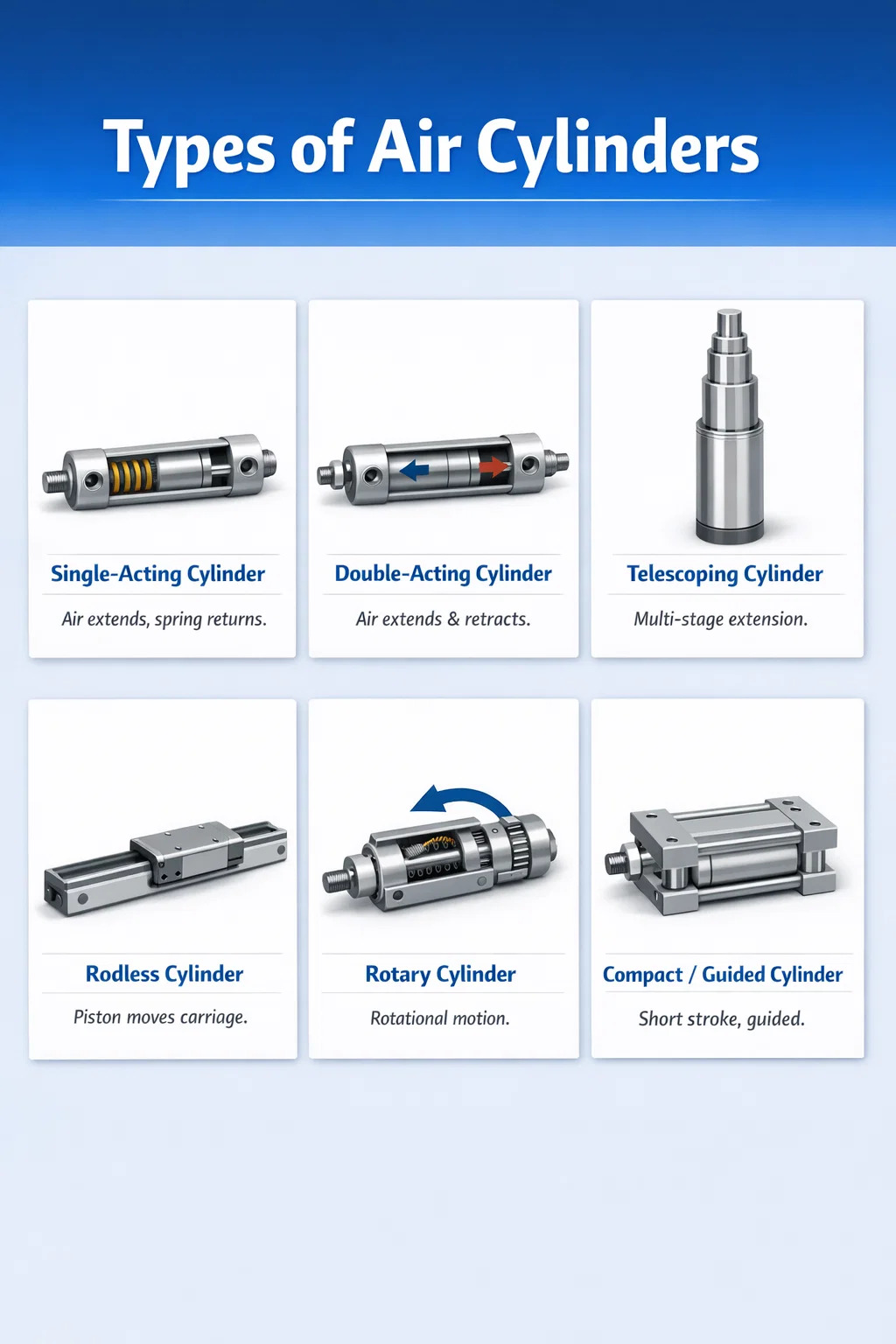

Luftcylindre - også kaldet pneumatiske cylindre - omdanner trykluftenergi til mekanisk lineær eller roterende bevægelse. Der er seks primære typer luftcylindre bruges på tværs af industri-, bil- og fremstillingsapplikationer: enkeltvirkende cylindre, dobbeltvirkende cylindre, teleskopcylindre, stangløse cylindre, roterende cylindre og kompakte/styrede cylindre. Hver type tjener et særskilt mekanisk formål, og at vælge den forkerte kan føre til for tidligt slid, energispild eller direkte systemfejl.

At forstå disse kategorier er ikke kun akademisk - det globale pneumatiske cylindermarked blev vurderet til ca 14,2 milliarder dollars i 2023 og forventes at vokse støt frem til 2030, drevet af automatiseringsefterspørgsel inden for emballage, fødevareforarbejdning og bilmontering. Det rigtige cylindervalg påvirker cyklustiden, energiforbruget og vedligeholdelsesintervallerne direkte.

Enkeltvirkende luftcylindre

Enkeltvirkende cylindre bruger trykluft til kun at bevæge stemplet i én retning. Returslaget opnås af en indre fjeder eller en ekstern mekanisk kraft såsom tyngdekraften. Disse er blandt de enkleste og mest omkostningseffektive pneumatiske cylindre, der findes.

Sådan fungerer enkeltvirkende cylindre

Trykluft kommer ind gennem en enkelt port og skubber stemplet fremad. Når lufttrykket slippes, skubber den indvendige fjeder stemplet tilbage til sin oprindelige position. Fordi en fjeder udfører halvdelen af arbejdet, reduceres den effektive udgangskraft af fjedermodstanden - typisk mellem 10 % og 20 % afhængig af fjederstivhed og cylinderstørrelse.

Almindelige applikationer

• Fastspænding og fastholdelse af emner under bearbejdning
• Stemplings- og stanseoperationer, hvor returslaget ikke kræver kraft
• Dør- og portaktuatorer, hvor tyngdekraften hjælper tilbageføringen
• Bremsemekanismer og sikkerhedslåseanordninger
• Landbrugsudstyr såsom såmaskiner og plantemekanismer

Enkeltvirkende cylindre er det foretrukne valg, når luftforbruget skal minimeres, da luft kun forbruges på arbejdsslaget. I højcyklusapplikationer, der kører 50-100 cyklusser i minuttet, oversættes dette til meningsfulde trykluftbesparelser i løbet af et produktionsskift.

Begrænsninger at overveje

Slaglængden af enkeltvirkende cylindre er begrænset, fordi længere slag kræver længere fjedre, som optager boreplads og reducerer det anvendelige cylinderareal. I praksis begrænser de fleste producenter fjeder-retur cylindre til slag på 100 mm (ca. 4 tommer) eller mindre. Ud over det bliver et dobbeltvirkende design mere praktisk.

Dobbeltvirkende luftcylindre

Dobbeltvirkende cylindre er den mest anvendte type pneumatisk cylinder i industriel automation. De bruger trykluft til at drive både forlængelse og tilbagetrækning, hvilket giver føreren fuld kontrol over kraft og hastighed i begge retninger.

Konstruktion og driftsprincip

En dobbeltvirkende cylinder har to luftporte - en på hver side af stemplet. Når luft kommer ind i hættens endeport, strækker stemplet sig. Når luft ledes ind i stangenden, trækkes stemplet tilbage. En retningsreguleringsventil (normalt en 4/2 eller 5/2 magnetventil) skifter luftstrømmen mellem de to porte. Fordi der ikke er noget forår involveret, det fulde boreareal bidrager til at udvide kraften , hvilket gør disse cylindre betydeligt kraftigere end deres enkeltvirkende modstykker med samme boringsdiameter.

Kraftberegningsforskelle mellem slag

En vigtig skelnen: forlængelses- og tilbagetrækningskræfterne er ikke ens. På forlængelsesslaget beregnes kraften ved hjælp af hele boringsarealet. Ved tilbagetrækningsslaget optager stempelstangen en del af boringen, så det effektive areal - og derfor tilbagetrækningskraften - er lidt mindre. For en cylinder med 50 mm boring og 20 mm stang ved 6 bar er udstrækningskraften ca. 1.178 N mens tilbagetrækningskraften falder til nogenlunde 990 N . Denne asymmetri skal indregnes i design, hvor tilbagetrækningskraften er kritisk.

Typiske anvendelsestilfælde

• Pick-and-place automatisering i samlebånd
• Transportørafledere og sorteringssystemer
• Sprøjtestøbemaskine klemmer og ejektorer
• Robotisk ende-på-arm-værktøj
• Automotive karosseri svejsning og presning armaturer

Dobbeltvirkende luftcylindre fås i borestørrelser lige fra 8 mm til over 320 mm , der dækker kraftudgange fra nogle få newtons op til titusinder af kilonewtons. Dette brede udvalg gør dem tilpasselige til næsten enhver industriel anvendelse.

Teleskopiske luftcylindre

Teleskopcylindre er designet til applikationer, hvor et langt slag er nødvendigt, men den tilbagetrukne (sammenklappede) længde skal forblive kort. De opnår dette ved at bruge flere indlejrede rør - kaldet stadier eller ærmer - der strækker sig sekventielt ind i hinanden.

Enkeltvirkende vs. dobbeltvirkende teleskopdesign

Teleskopcylindre fås i både enkeltvirkende og dobbeltvirkende konfigurationer. Enkeltvirkende versioner er enklere og billigere, men er afhængige af tyngdekraft eller lastvægt til tilbagetrækning, hvilket gør dem mest velegnede til vertikale løft. Dobbeltvirkende teleskopcylindre kan forlænges og trækkes tilbage under kraft, hvilket tillader vandret eller omvendt montering - selvom deres konstruktion er betydeligt mere kompleks, og deres omkostninger er væsentligt højere.

Nøgleapplikationer

• Dumper og tipvogne, der kræver 3-5 trins cylindre
• Sakselifte og lifte
• Teater scene maskineri og underholdning rigning
• Brandbil stigeudvidelser

En tre-trins teleskopcylinder med en sammenklappet længde på 600 mm kan opnå et fuldt udvidet slag på over 1.700 mm — næsten tre gange dens tilbagetrukne længde. Denne rumlige effektivitet er umulig at opnå med en konventionel enkeltstangscylinder.

Kraftreduktion på tværs af stadier

En vigtig teknisk overvejelse: Hvert successivt trin i en teleskopcylinder har en mindre boring end den foregående, hvilket betyder udgangskraften falder, når cylinderen strækker sig længere . Designere skal dimensionere cylinderen baseret på den værst tænkelige belastningsposition, som normalt forekommer ved eller næsten fuld udstrækning, når kraften er på sit minimum.

Stangløse luftcylindre

Stangløse pneumatiske cylindre eliminerer den traditionelle stempelstang fuldstændigt og overfører i stedet stemplets bevægelse til en ekstern vogn eller glider gennem en slids eller magnetisk kobling. Dette design fordobler den effektive slaglængde for en given installationslængde sammenlignet med en konventionel stangcylinder, hvilket gør dem ekstremt værdifulde i miljøer med begrænset plads.

Mekanisk-slids stangløse cylindre

I et design med mekanisk slids (eller bånd) har cylinderlegemet en langsgående slids. Det indvendige stempel er forbundet med en ekstern vogn gennem denne spalte. Et fleksibelt metal- eller plastikbånd forsegler spalten på begge sider af tilslutningspunktet for at forhindre luftlækage. Disse cylindre kan håndtere direkte sidebelastninger og er velegnede til applikationer, der kræver høj styringsnøjagtighed.

Magnetisk koblede stangløse cylindre

Magnetisk koblede stangløse cylindre bruger et forseglet indvendigt stempel udstyret med stærke permanente magneter. En ekstern vogn udstyret med modstående magneter følger stemplets bevægelse gennem cylindervæggen uden nogen fysisk slids. Dette fuldstændigt forseglede design er ideelt til renrums-, fødevarekvalitets- og vaskemiljøer fordi der ikke er nogen åbning til, at forurening kan trænge ind, eller at smøremidler kan slippe ud. Afvejningen er en lavere maksimal sidebelastningskapacitet sammenlignet med slidsede versioner.

Hvor Stangløse Cylindre Excel

• Lineære overførselsenheder i pakke- og etiketteringsmaskiner
• Horisontale shuttlesystemer i CNC-bearbejdningscentre
• Fremstilling af medicinsk udstyr, hvor kontaminering er et problem
• Portalsystemer og multi-akse positioneringstrin

Standard stangløse cylindre fås med slaglængder fra 50 mm til over 10.000 mm . Til meget lange slag anbefales anti-rotationsstyr og centerstøtter for at forhindre tøndefald og vogndrift.

Roterende luftcylindre

Mens de fleste pneumatiske cylindre producerer lineær bevægelse, omdanner roterende luftcylindre trykluftenergi til vinkel- (rotations-) bevægelse. De kaldes ofte pneumatiske roterende aktuatorer. Disse er forskellige fra luftmotorer - roterende cylindre producerer begrænset vinkeldrejning (typisk 90°, 180° eller 270°) i stedet for kontinuerlig centrifugering.

Roterende aktuatorer med tandstang

Det mest almindelige roterende cylinderdesign bruger et eller to lineære stempler forbundet til et tandstangsgear, som driver en tandhjulsaksel. Luft skubber stemplet/stemplet, tandstangen roterer tandhjulet, og drejningsmomentet overføres til udgangsakslen. Dual-rack design afbalancerer belastningen og næsten det dobbelte af udgangsmomentet for en given borestørrelse. Rotationsvinklerne kan justeres via udvendige stop, typisk mellem 0° og 270°.

Roterende aktuatorer af vingetype

Vingeaktuatorer bruger en skovl (vinge) fastgjort til udgangsakslen inde i et cirkulært hus. Lufttryk på den ene side af vingen roterer akslen; luft på den modsatte side roterer den tilbage. Enkeltvingede design tillader op til 280° rotation , mens dobbeltfløjede design er begrænset til ca 100° men tilbyder højere drejningsmoment i en mere kompakt krop.

Typiske applikationer

• Ventilaktivering i procesrør (kvart-sving kugleventiler, sommerfugleventiler)
• Indekseringsborde og roterende positionering i montageautomatisering
• Robotiske håndled og albueled
• Del vending og orientering i overførselslinjer
• Dør- og lugeaktuatorer på industrielt udstyr

Kompakte og guidede luftcylindre

Kompakte og styrede cylindre er specialiserede varianter, der løser to meget specifikke udfordringer: ekstremt trange installationsrum og applikationer, der kræver, at stempelstangen modstår rotation eller sidebelastninger uden at være afhængig af eksterne styresystemer.

Kortslags kompakte cylindre

Også kaldet pandekagecylindre eller flade cylindre, disse enheder har minimal kropslængde i forhold til deres boring. Slagtilfælde er typisk begrænset til 1 mm til 50 mm . Deres flade profil gør, at de kan monteres i lukkede områder, hvor et standard cylinderhus simpelthen ikke ville passe. Almindelige anvendelsestilfælde omfatter PCB-presning, etiketdispensering og mikropositionering i halvlederudstyr.

Styrede (Twin-Rod) cylindre

Styrede cylindre har to parallelle stempelstænger forbundet med en fælles frontplade. Denne konfiguration forhindrer stangrotation og giver høj modstand mod momentbelastninger (off-center-kræfter). Styrede cylindre kan håndtere sidebelastninger 4 til 10 gange større end en standard enkeltstangscylinder med samme boring, hvilket eliminerer behovet for en separat ekstern lineær føring i mange applikationer.

Slide Unit cylindre

Skydeenhedscylindre integrerer en styret slæde direkte på cylinderkroppen. Vognen kører på lineære lejer eller recirkulerende kugleskinner og giver en flad monteringsoverflade til værktøj eller emnefiksturer. Disse alt-i-én-enheder reducerer design- og monteringstiden betydeligt i brugerdefinerede automatiseringsprojekter. Festo, SMC og Parker tilbyder alle modulære glideenheder med udskiftelige slaglængder og lejekonfigurationer.

Sammenligning af luftcylindertyper på et øjeblik

Cylindermonteringsstile og deres indflydelse på ydeevnen

Uanset cylindertype har monteringskonfigurationen en direkte effekt på ydeevne, levetid og belastningsstyring. Standard ISO 15552 og NFPA T3.6.7 cylindre tilbyder udskiftelige monteringsgrænseflader, hvilket forenkler udskiftninger på tværs af forskellige producenter.

• Fodmontering (MS1/MS2): Fast bundmontering; ideel til in-line push/pull med velafstemte belastninger. Forskydning overfører bøjningsspænding til stangen og tætningerne.
• Flangemontering (MF1/MF2): For- eller bagflangebolte direkte til en maskinplade. Fremragende til applikationer med stive, in-line belastninger.
• Gaffelbeslag (MP1/MP3): Tillader cylinderen at dreje, når lasten bevæger sig i en bue. Anvendes flittigt i døråbnere, koblingsmekanismer og vippesystemer. En stang-ende gaffel (MP5) bør bruges på stangsiden for fuld artikulation.
• Trunnion montering (MT1/MT4): Tillader cylinderkroppen at svinge i ét plan. Almindelig i industrielle presser og materialehåndtering, hvor der kræves drejebevægelse.

Forkert montering er en af ​​de mest almindelige årsager til for tidlig tætningsfejl og stangskår. Undersøgelser fra førende pneumatiske cylinderproducenter viser det over 30 % af cylinderfejl i marken kan tilskrives fejljustering og forkert montering snarere end materiale- eller fabrikationsfejl.

Nøglespecifikationer at forstå, når du vælger luftcylindre

At vælge en luftcylinder går ud over blot at vælge en type. Flere tekniske parametre skal evalueres sammen for at sikre, at cylinderen fungerer pålideligt i dens tilsigtede levetid.

Borediameter og udgangskraft

Udgangskraften bestemmes af formlen F = P × A, hvor P er forsyningstrykket og A er det effektive stempelareal. Ved et standard forsyningstryk på 6 bar (87 psi) , en 50 mm boringscylinder producerer ca. 1.178 N på forlængelsesslaget, mens en 80 mm boringscylinder producerer ca. 3.016 N. Borestørrelser er standardiseret i henhold til ISO 6432 og ISO 15552 for at forenkle dimensioneringsberegninger og indkøb.

Slaglængde og risiko for knækning

For cylindre med lang slaglængde under trykbelastning kan stempelstangen bukke (søjlesvigt), hvis stangens diameter er underdimensioneret. Ingeniører bruger Eulers søjleformel til at kontrollere knækgrænser, og de fleste producenter leverer belastnings-slagdiagrammer, der automatisk inkorporerer en sikkerhedsfaktor på 3:1 til 5:1 . Når en standardstangdiameter er utilstrækkelig, bør stangoptioner i overstørrelse eller eksterne styresystemer specificeres.

Driftstemperatur og tætningsmateriale

Standard NBR (nitril) tætninger dækker driftstemperaturer fra -20°C til 80°C . Til forhøjede temperaturer op til 200°C anvendes silikone eller PTFE tætninger. Til miljøer med lav temperatur (så kolde som -40°C) er specielt formulerede polyurethan- eller lavtempererede nitrilforbindelser tilgængelige. Valg af tætningsmateriale er også påvirket af mediekompatibilitet - hvis cylinderen f.eks. bruges i et fødevareforarbejdningsmiljø med regelmæssig afvaskning ved hjælp af ætsende rengøringsmidler, er EPDM-tætninger og rustfri stålkroppe den korrekte specifikation.

End-of-Stroke-dæmpning

Ved høje cyklushastigheder skaber et stempel, der når slutningen af sin slaglængde uden dæmpning, betydelig mekanisk påvirkning, genererer støj og accelererer slid på interne komponenter. Justerbare pneumatiske puder fanger en lille mængde luft nær slutningen af ​​slaget, hvilket skaber en progressiv deceleration. Korrekt justerede puder kan reducere stødkræfterne ved 80 % til 95 % sammenlignet med udæmpede cylindre, der kører med samme hastighed og belastning.

Vedligeholdelsesfaktorer, der forlænger luftcylinderens levetid

Selv den pneumatiske cylinder af højeste kvalitet vil svigte for tidligt, hvis systemet, den opererer i, ikke vedligeholdes korrekt. Følgende faktorer er mest kritiske.

Luftkvalitet og filtrering

Fugt og partikelforurening i trykluft er de vigtigste årsager til intern korrosion og forseglingsforringelse. ISO 8573-1 Klasse 3 luftkvalitet (partikler ≤ 5 µm, trykdugpunkt ≤ 3°C, oliekoncentration ≤ 1 mg/m³) er generelt accepteret som en minimumsstandard for pneumatiske cylindre. Brug af en korrekt FRL-enhed (filter-regulator-smøre) på hvert kredsløb forlænger tætningens levetid med to til tre gange sammenlignet med ufiltrerede, usmurte systemer.

Smøringspraksis

Moderne pneumatiske cylindre leveres ofte forsmurt med langtidsholdbart fedt og designet til ikke-smurte luftsystemer. Tilføjelse af olietågesmøring til sådanne cylindre kan faktisk skylle det fabrikspåførte fedt ud og forkorte levetiden. Bekræft altid med producenten, om luftledningssmøring anbefales eller kontraindiceret for en specifik cylindermodel.

Stangvisker og ekstern forurening

I støvede eller snavsede miljøer trækkes snavs, der klæber til stempelstangen, tilbage i cylinderen ved hvert tilbagetrækningsslag og fungerer som et slibende middel på stangtætningen. Stangviskerpakninger - også kaldet skraberinge - er en standardfunktion på de fleste industricylindre, men bør efterses og udskiftes som en del af en forebyggende vedligeholdelsesplan, typisk hver 6 til 12 måneder i miljøer med høj forurening.

Sådan vælger du den rigtige type pneumatisk cylinder

Indsnævring af den korrekte cylindertype til en given applikation indebærer at arbejde gennem en ligetil beslutningsproces baseret på funktionelle krav.

1. Definer bevægelsestypen: Er den nødvendige bevægelse lineær, kantet eller roterende? Lineær bevægelse peger på standard, stangløse, kompakte eller guidede cylindre. Vinkelbevægelse peger på roterende aktuatorer.
2. Bestem kraftkrav: Beregn belastningen inklusive friktion, inerti og eventuelle vertikale tyngdekraftskomponenter. Tilføj en sikkerhedsfaktor på mindst 1,5× og vælg en borediameter fra producentens krafttabeller.
3. Etabler slagtilfældet: Hvis slaget er kort og pladsen er knap, er en kompakt cylinder passende. Hvis slaget er langt, men installationslængden er begrænset, bør en stangløs eller teleskopisk cylinder overvejes.
4. Vurder miljøforhold: Ekstreme temperaturer, kemisk eksponering, krav til udvaskning og støvniveauer påvirker alle kropsmateriale, valg af tætninger og overfladefinishspecifikationer.
5. Tjek cyklushastighed og driftscyklus: Højhastigheds-, højcyklusapplikationer kræver korrekt dæmpning, passende portstørrelser og potentielt termisk robuste tætningsforbindelser til at håndtere varmen, der genereres ved gentagen kompression.
6. Evaluer krav til sidebelastning og momentbelastning: Hvis cylinderen vil blive udsat for kræfter uden for aksen, er en styret cylinder eller ekstern lineær føring afgørende for at forhindre for tidlig stangtætning og slid på bøsninger.

Ved at følge denne strukturerede tilgang kan de fleste ingeniører trygt specificere den rigtige pneumatiske cylindertype og -størrelse ved første forsøg, og undgå dyre redesigns og udskiftningscyklusser senere i projektet.
