Magnetventil

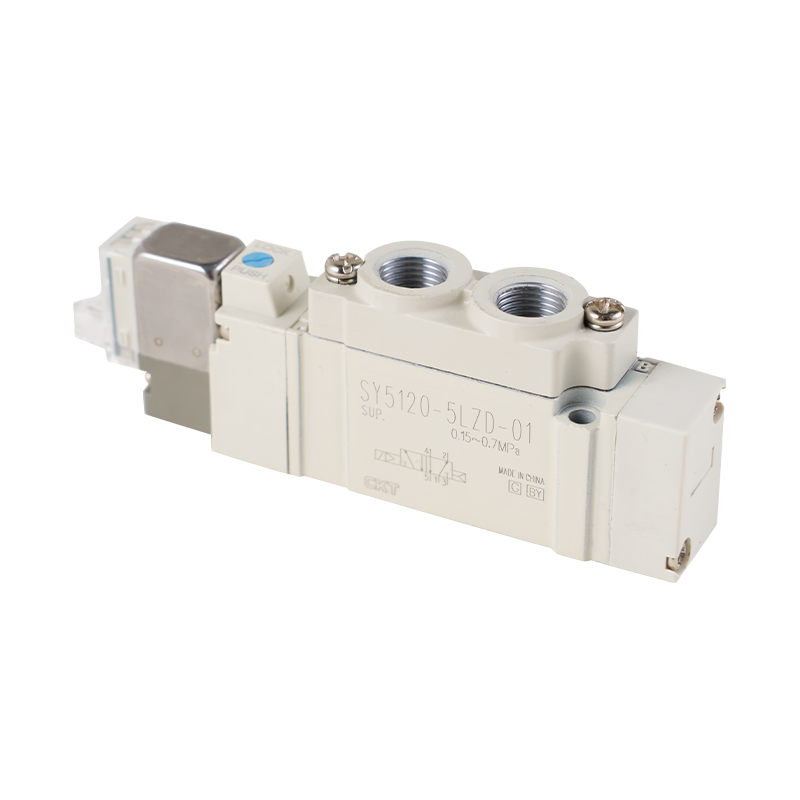

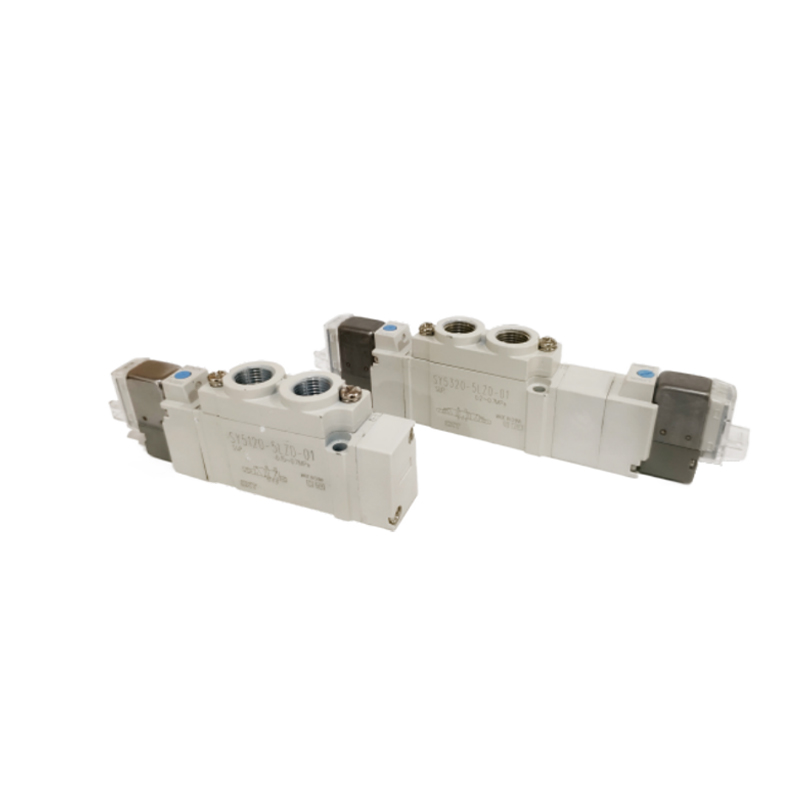

SY Series 5-vejs magnetventil Direkte rørtype/enkelt type

SY Series 5-vejs magnetventil direkte rørtype/enkelt type er en grundlæggende aktuator, der er egnet til pneumatiske styresystemer. Det vedtager et monolitisk strukturdesign, understøtter direkte rørforbindelse og forenkler systeminstallationen og konfigurationsprocessen.

Hovedtræk:
Kompakt arkitektur og fleksibel udvidelse: Dens miniaturiserede fysiske struktur sparer markant udstyrsplads, og dens modulære struktur understøtter hurtig kombination med en standardbase, hvilket gør det nemt at bygge et centraliseret styring integreret ventilø-system.

Effektive væsketransmissionskarakteristika: Den interne strømningskanal er topologisk optimeret til effektivt at undertrykke trykenergitab, forbedre middelstrømningseffektiviteten og hjælpe med at reducere systemets samlede energiforbrugsniveau.

Diversificerede grænsefladekonfigurationsløsninger: Det giver to standardgrænsefladeformer: gevindforbindelse og hurtig plug-in, som kan tilpasse sig rørledningsforbindelseskravene under forskellige arbejdsforhold og forbedre kompatibiliteten af ​​installation på stedet.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：35 serie direkte virkende 3-vejs magnetventil MAC-ventil
  • Serie SY3000 SY5000 SY7000
    Brug af væsker Atmosfære
    Intern pilottype
    Driftstrykområde
    MPa     		2-positions enkelt elektrisk kontrol 0,15~0,7
    2-positions dobbelt elektrisk kontrol 0,1~0,7
    Omgivelsestemperatur og medium temperatur ℃ -10~50 (Men ikke frosset)
    Maksimal driftsfrekvens Hz 2-positions enkelt elektrisk kontrol, double electric control 10 5 5 5
    3-position 3 3 3 3
    Manuel betjeningsmetode Ikke-låsende trykknaptype, roterende låsetype med roterende værktøj tryk ned, roterende låsetype med manuel tryk ned
    Pilotventiludluftningsmetode Centraliseret udluftning af hoved- og pilotventiler
    Olieforsyning Nej
    Monteringsposition Frihed
    Nejte) Shock/vibration resistance m/s² 150/30
    Beskyttende konstruktion Støvtæt (IP65 for DIN-stik og M8-stik)
    Nejte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Vibrationsmodstand: Langs den aksiale retning af hovedventilspolen og den bevægelige jernkerne og vinkelret på den aksiale retning, under hver tilstand af aktivering og ikke-energitilførsel, udføres vibrationstest i henhold til 45~2000Hz, og der er ingen funktionsfejl (for den oprindelige værdi).

  • Solenoid specifikationer
    Nominel spolespænding V DC 24, 12.
    AC50%oHz 220
    Tilladt spændingsudsving
    Strømforbrug W DG Standard 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Med strømbesparende kredsløb 0,1 ((med lys)
    ※ Tilsyneladende effekt VA AC 220V
    [230V]     		1.30 (med lys: 1.34)
    [1.42 (med lys: 1.46]     		1,27 (med lys: 1,46)
    [1,39 (med lys: 1,60)]
    Overspændingsbeskyttelseskredsløb Diode (DIN-sokkeltype, ikke-polariseret type som variabel modstand)
    Indikatorlys LED (Neon til DIN-stik type AC)
    Responstid
    SY3000 SY5000 SY7000
    Funktion Svartid ms (ved 0,5 MPa) Funktion Svartid ms (ved 0,5 MPa) Funktion Svartid ms (ved 0,5 MPa)
    Ingen indikatorlamper og overspænding
    Beskyttelseskredsløb     		Ingen indikatorlamper og overspænding
    Beskyttelseskredsløb     		Ingen indikatorlamper og overspænding
    Beskyttelseskredsløb
    2-positions enkelt elektrisk kontrol Mindre end 12 2-positions enkelt elektrisk kontrol Mindre end 19 2-positions enkelt elektrisk kontrol Mindre end 31
    2-positions dobbelt elektrisk kontrol Mindre end 10 2-positions dobbelt elektrisk kontrol Mindre end 18 2-positions dobbelt elektrisk kontrol Mindre end 27A
    Flowkarakteristika/massetabeller
    Model /SY3000-serien
    Ventil
    Modeller     		Funktion Modtager kaliber Flowhastighedskarakteristika Kvalitet g
    1, 5,3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Udtag     		L-form,
    M-form
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY3□20
    -□-M5     		2-bit Enkelt elektrisk styring
    Dobbelt elektrisk styring     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Model / SY5000-serien
    Ventil
    Modeller     		Funktion Modtager kaliber Flowhastighedskarakteristika Kvalitet g
    1, 5,3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Udtag     		L-form,
    M-form
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY5□20
    -□-01     		2-bit Enkelt elektrisk styring
    Dobbelt elektrisk styring     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Model /SY7000-serien
    Ventil
    Modeller     		Funktion Modtager kaliber Flowhastighedskarakteristika Kvalitet g
    1, 5,3
    P.EA.EB)     		4, 2
    (A, B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Direkte
    Udtag     		L-form,
    M-form
    Sokkel     		W-form
    M8
    Tilpasning
    C[dm³
    s bar)]     		b Cv C[dm³
    s bar)]
    SY7□20
    -□-02     		2-bit Enkelt elektrisk styring
    Dobbelt elektrisk styring     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

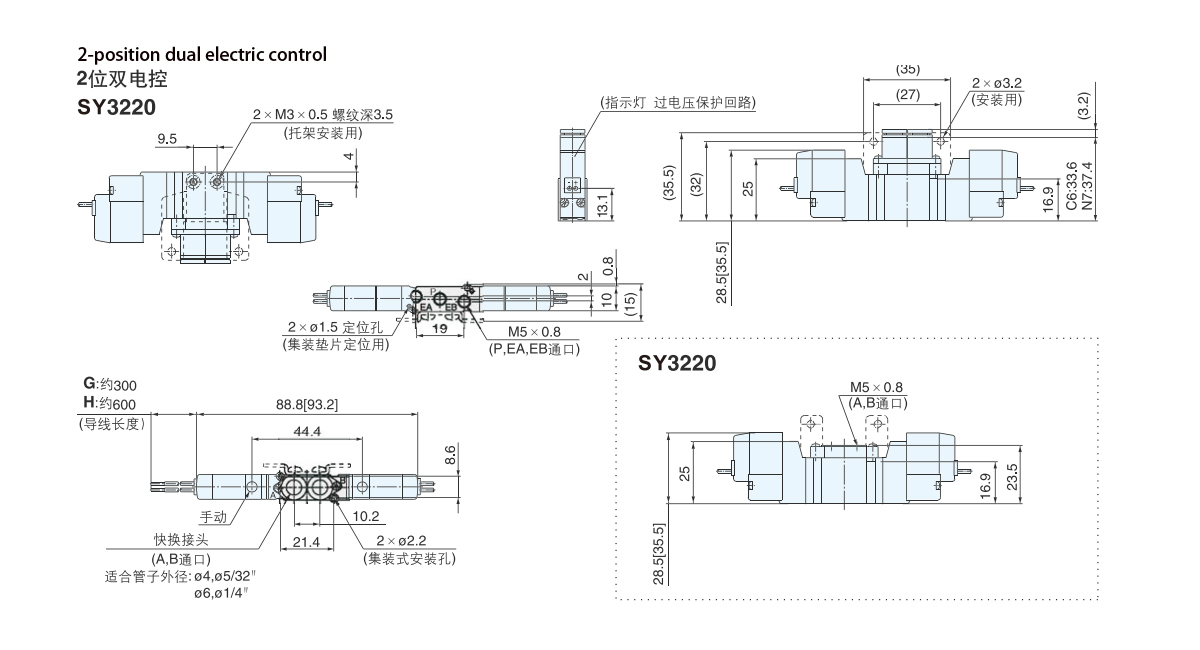

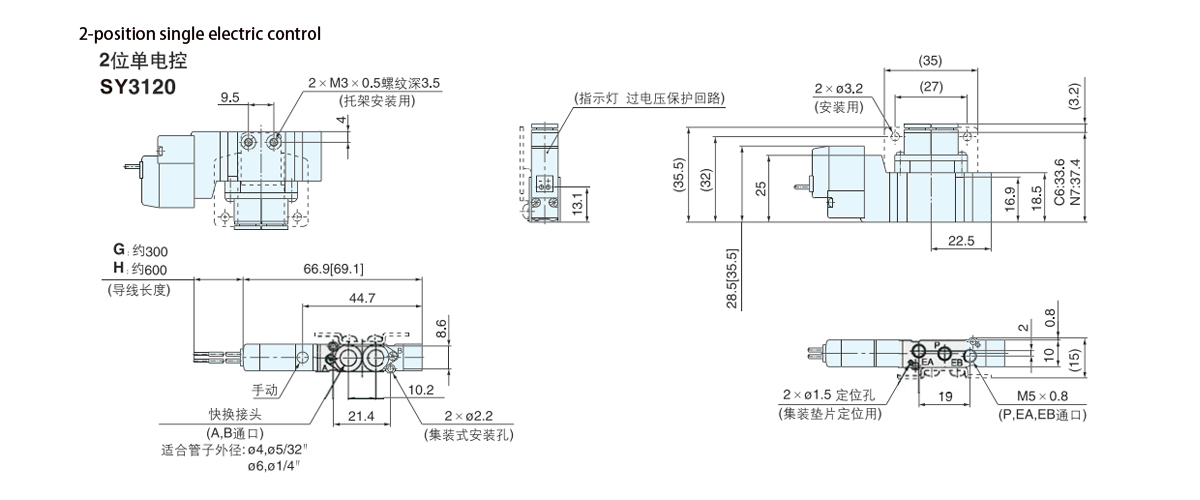

  • SY3000-seriens udvendige dimensioner

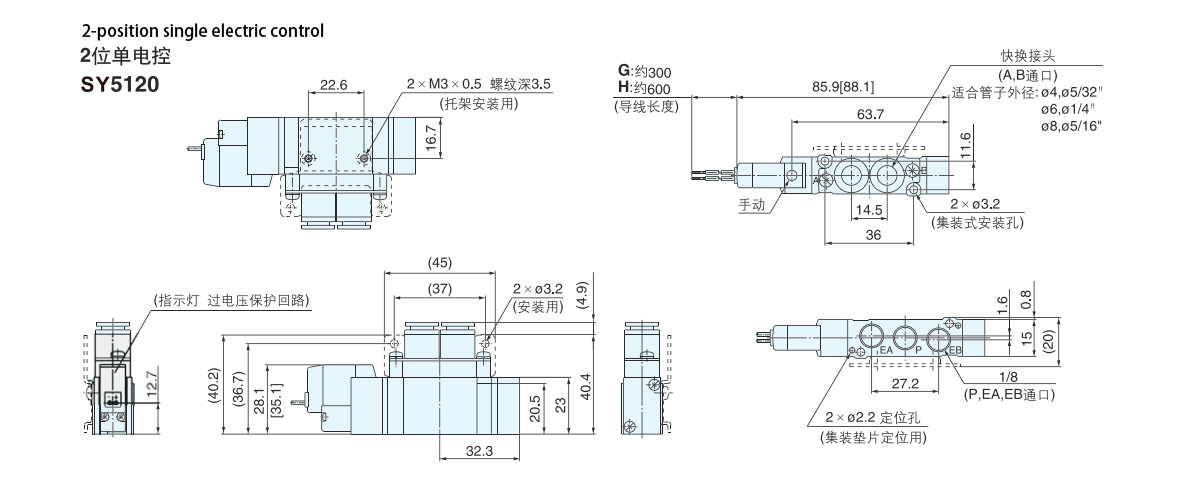

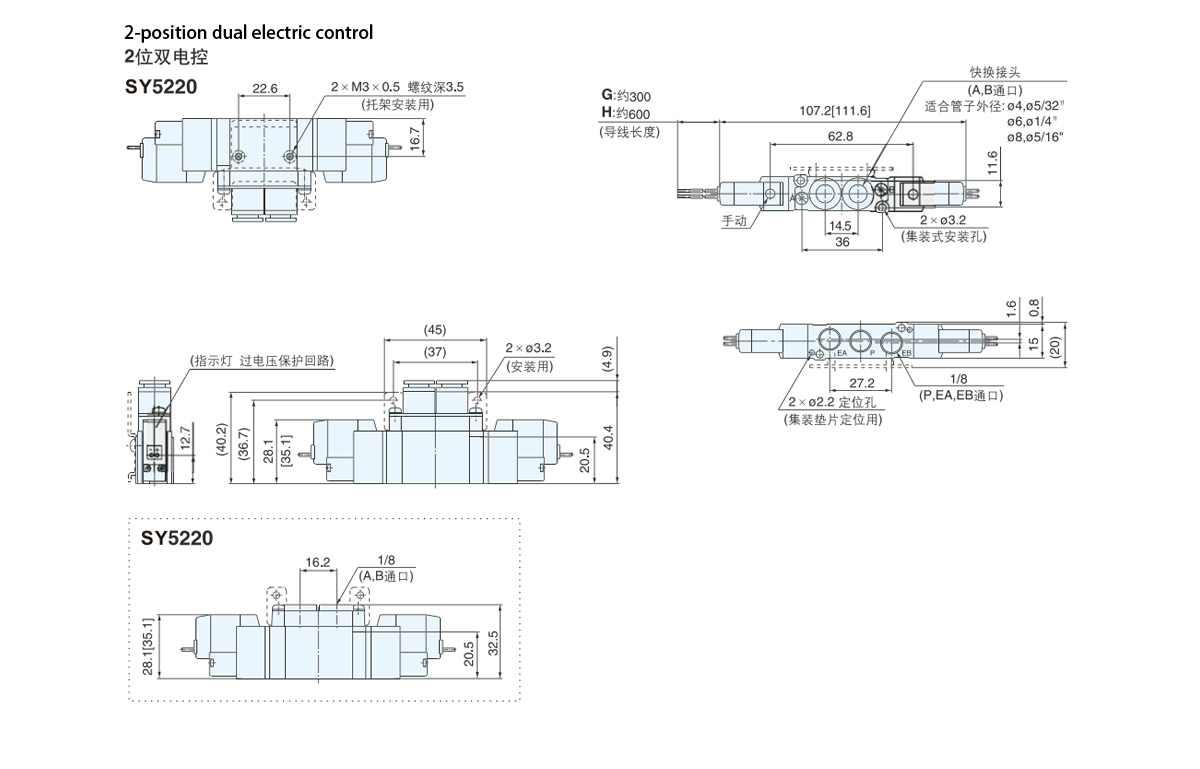

    SY5000-seriens udvendige dimensioner

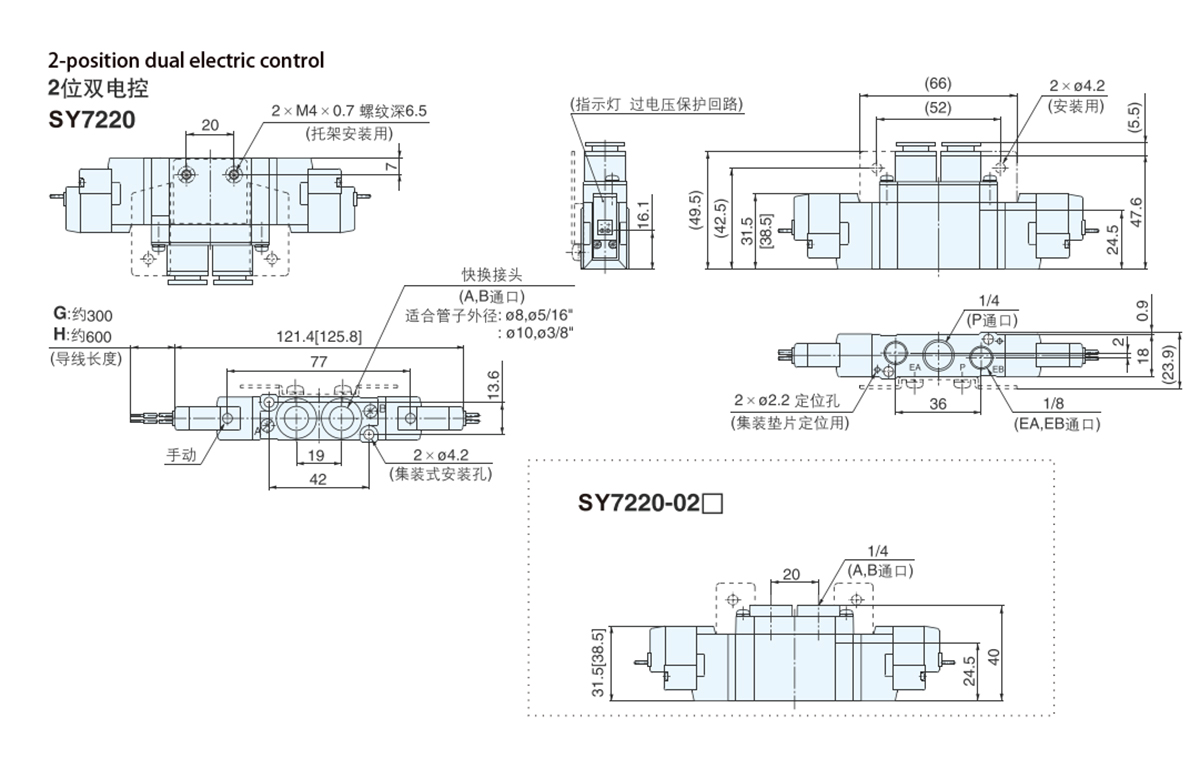

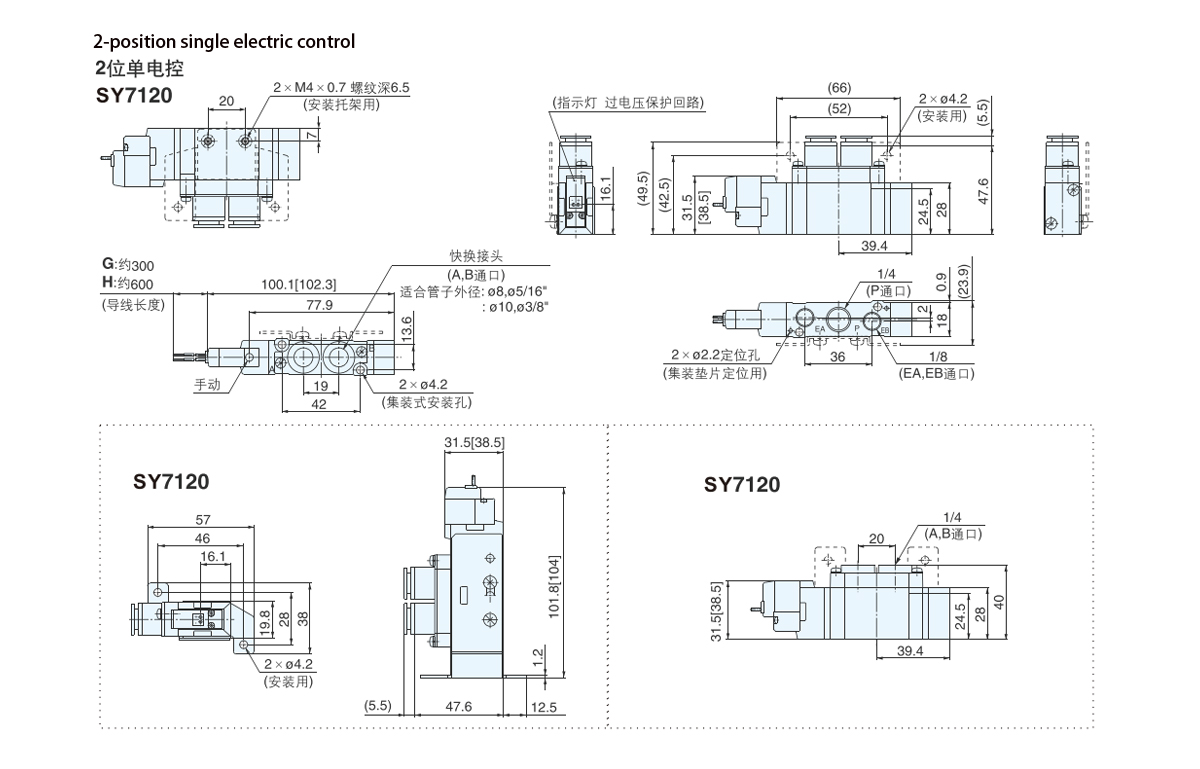

    SY7000-seriens eksterne dimensioner
