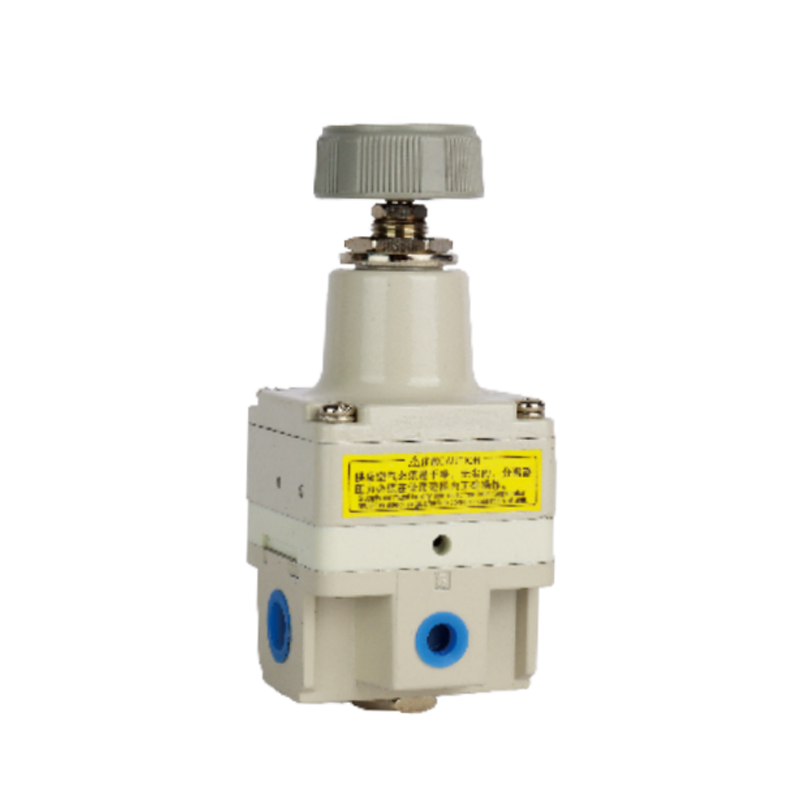

IR Series Præcisionstrykreduktionsventil
  • IR Series Præcisionstrykreduktionsventil
Præcisionsregulator

IR Series Præcisionstrykreduktionsventil

IR Series Præcisionstrykreduktionsventil er designet til højpræcisionstrykkontrolkrav til industrielle væskesystemer. Den opnår stabil trykudgang gennem optimeret struktur og er det centrale kontrolelement i præcisions pneumatiske og hydrauliske kredsløb.

1. Fremragende trykstabiliseringsydelse

Ventilkernens dynamiske design og droslingsstrukturen arbejder sammen for at sikre, at udgangstrykket har en meget lille afvigelse fra den indstillede værdi; den dynamiske reaktion på nedstrøms tryksvingninger er hurtig, hvilket væsentligt optimerer systemets kontrolnøjagtighed.

2. Fremragende tilpasningsevne til arbejdsforhold

Under betingelserne for indløbstryksvingninger eller flowtrinændringer kan dens trykstrømningskompensationsmekanisme effektivt opretholde konsistensen af udgangstrykket og sikre en kontinuerlig og stabil drift af systemet.

3. Bredt område flowkapacitet

Strømningskanalkonfigurationen er optimeret af væskedynamik for at opretholde lineære trykkarakteristika inden for det nominelle flowområde, reducere interferensen af belastningsudsving på trykstabiliseringsydelsen og tilpasse sig dynamiske arbejdsforhold.

4. Modulært integreret design

Det giver multiaksiale monteringsgrænseflader og indlejrede beslagstrukturer, understøtter ventilø-integration eller uafhængig udrulning, forenkler markant kompleksiteten af gasvejskonstruktion og forbedrer pladsudnyttelsen.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：Ingen næste artikel
  • Model Grundlæggende type Luftstyret type
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Maksimalt forsyningstryk MAX.1.0MPa
    Minimum forsyningstryk Note 1) Indstil tryk 0,05 MPa Indstil tryk 0,1 MPa Indstil tryk 0,05 MPa Indstil tryk 0,1 MPa
    Indstil trykområde
    IR1000:
    0,005~0,2 MPa
    IR1010:
    0,01~0,4 MPa
    IR1020:
    0,01~0,8 MPa
    IR2000:
    0,005~0,2 MPa
    IR2010:
    0,01~0,4 MPa
    IR2020:
    0,01~0,8 MPa
    IR3000:
    0,01~0,2 MPa
    IR3010:
    0,01~0,4 MPa
    IR3020:
    0,01~0,8 MPa     		0,01~0,8 MPa 0,01~0,8 MPa
    Indgangssignaltryk Note 2) —— 0,01~0,8 MPa 0,01~0,8 MPa
    Følsomhedsnote 3)) Inden for 0,2 % af den fulde værdi
    Repeterbarhedsnote 3) Inden for ±0,5 % af fuld skala
    Linearitetsnote 4) —— Inden for ±1 % af fuld skala
    Luftforbrug Note 5)
    (ved forsyningstryk på 1,0 MPa)     		Inden for 4,4 l/min (ANR) Inden for 4,4 l/min (ANR) Inden for 11,5 l/min (ANR) Inden for 4,4 l/min (ANR) Inden for 11,5 l/min (ANR)
    Tilslutningsdiameter Rc1/8 Rc1/4 Rc1/4,3/8,1/2 Rc1/4 Rc1/4,3/8,1/2
    Manometer tilslutningsdiameter Rc1/8 (2 lokationer)
    Omgivelsestemperatur og væsketemperatur -5 til 60°C (ingen frysning)
    Vægt (kg) 0.14 0.30 0.64 0.35 0.71
    Note 1) Betingelsen er, at der ikke er flow på udgangssiden. Den mindste trykforskel fra det indstillede tryk skal være 0,05 MPa for IR1000- og IR2000-modeller og 0,1 MPa for IR3000-modeller.
    Note 2) Gælder kun for pneumatisk styrede typer IR2120 og IR3120; basistyper er udelukket.
    Note 3) Karakteristiske værdier omfatter ikke langtidsændringer eller temperaturændringer.
    Note 4) Angiver lineariteten af ​​udgangstrykket i forhold til indgangssignaltrykket.
    Note 5) Mængden af ​​luft, der ofte udledes til atmosfæren gennem udluftningshullet eller udstødningsporten.
