| Model | ZSE30AF
(Blandet tryk) | ZSE30A (vakuumtryk) | ISE30A
(positivt pres) |
| Nominel trykområde | -100,0~100,0kPa | 0~-101 kPa | 0,0~1.000 MPa |
| Indstil trykområde | -101,0~101,0kPa | -101,3~10,0kPa | -0,100~1,000 MPa |
| Trykbestandig | 300 kPa | 1,5 MPa |
| Væske | Luft, Ikke-ætsende, Ikke brændbar |
| Trykenhed indstillet minimumskala | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| bar | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Spænding | 12 til 24V DC ±10%, ripple peak under 10% |
| Forbrug aktuel | ≤40mA under (ingen belastning) |

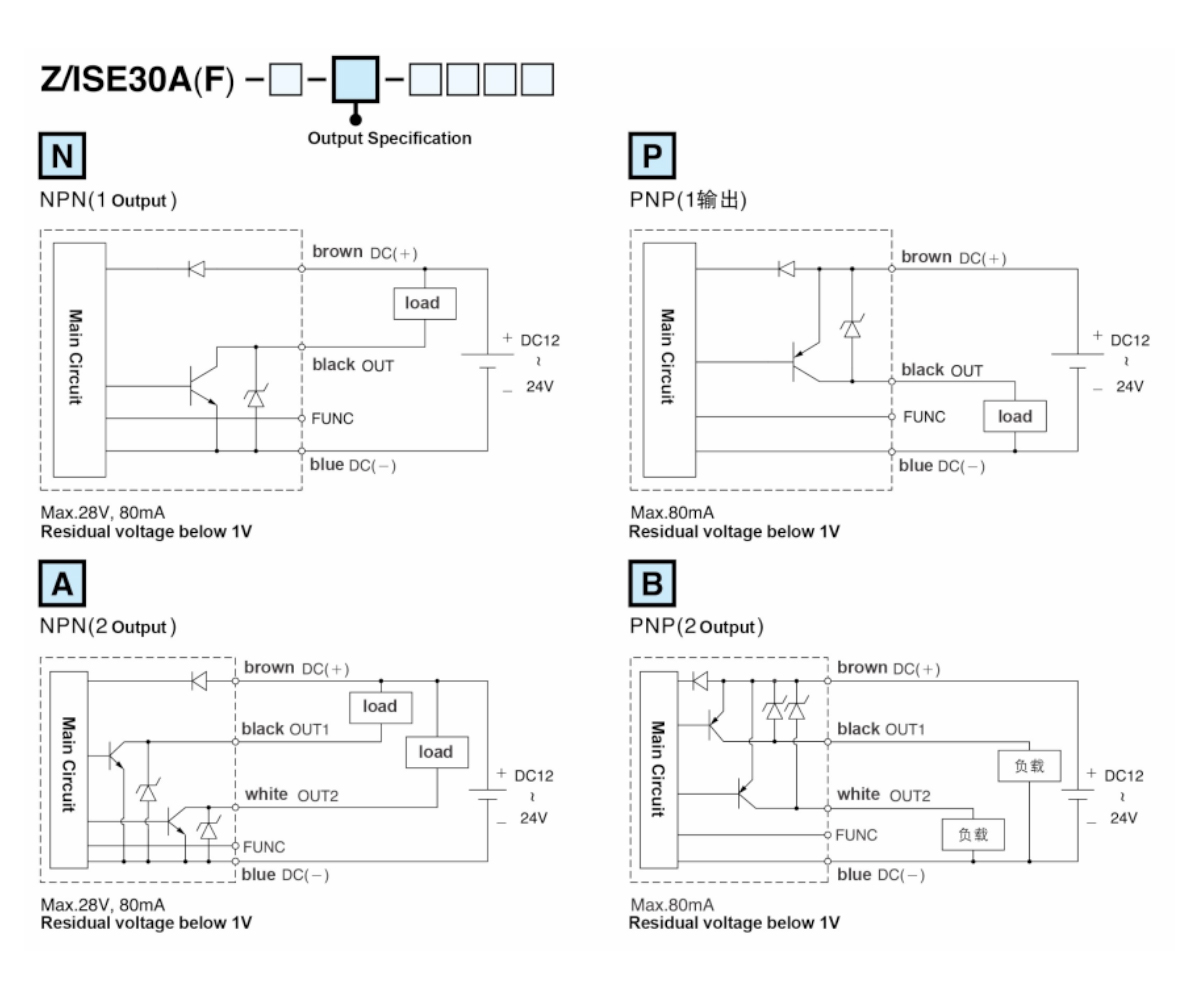

| Skift output | 2 NPN åben-controllerudgang 2 PNP åben-controllerudgang
Maks. belastningsstrøm:125mA Maks. belastningsstrøm:125mA
Maks. forsyningsspænding: 30VDC Maks. forsyningsspænding: 24VDC
Internt trykfald:1,5V under Internt trykfald:1,5V under |
Gentag nøjagtighed
| ±0,2 % F.S. ±1 ciffer nedenfor |
| Differential | Enkeltpunkts indstillingsmodel | Justerbar(*1) |
| Differential mode vindue |
| Vindues sammenligningstilstand |
| Reaktionstid | ≤2.5ms (Funktion til at forhindre fejlfunktion: 25ms, 100ms, 250ms,
500ms, 1000ms, 1500ms valgfri) |
| Output-kortslutningsbeskyttelse | Ja |

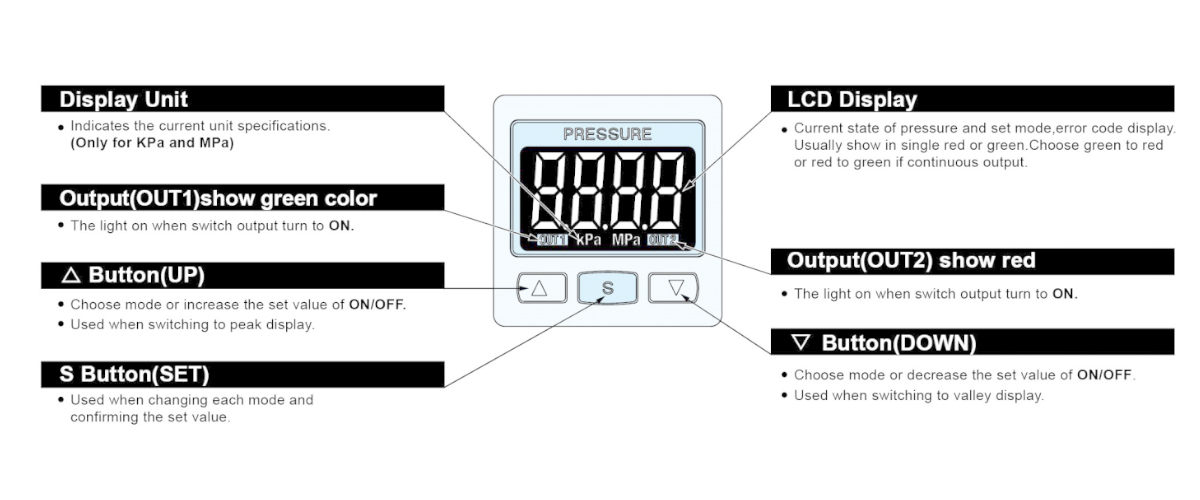

| Display | 3 farver (rød/grøn/orange) display (Sampling rate: 5 gange/sekund) |
| Displaynøjagtighed | ≤±2 %F.S. ±1 ciffer (omgivelsestemperatur: 25±3 ℃) |
| Handlingsindikatorlampe | Orange farve (1&2 indikatorlys) OUT1 OUT2 |
Lineær analog output
[Spændingsoutput(*2)] | Udgangsspænding: 1~5V≤±2,5%F.S. (Nominelt trykområde)
Linearitet:≤±1%F.S.
Udgangsimpedans omkring 1kΩ |
Lineær analog output
[Spændingsoutput(*3)] | Udgangsstrøm: 4~20mA≤±2,5%F.S. (Nominelt trykområde)
Linearitet:≤±1%F.S.
Maksimal belastningsimpedans: 300Ω (spænding er 12V)
600Ω (spænding er 24V)
Minimum belastningsimpedans: 50Ω |
Miljømæssigt
Modstandsdygtig | Beskyttelsesniveau | IP40 |
| Omgivelsestemperatur | Handling: 0 ~ 50 ℃, Spar: -10 ~ 60 ℃ (Ingen dug eller ufrosset) |
| Omgivende luftfugtighed | Handling og spar: 35 ~ 85% RH (ingen dug) |
| Trykbestandig | 1000V AC 1 minut (Mellem ledninger og plastikskal) |
Isoleringsmodstand | 500MΩ ovenfor (500V DC) (Mellem ledninger og plastikskal) |
| Vibrationsbestandig | Kompleks amplitude 1,5 mm, hvert minut 10Hz~55Hz~10Hz, 2 timer i alle retninger (X,Y,Z) |
| Stødsikker | 100m/s²(10G)3 timer i alle retninger (X,Y,Z) |
| Temperaturegenskaber | ≤±2,5 % F.S. Sammenlign referencetemperatur 25 ℃ (mellem 0-50 ℃) |

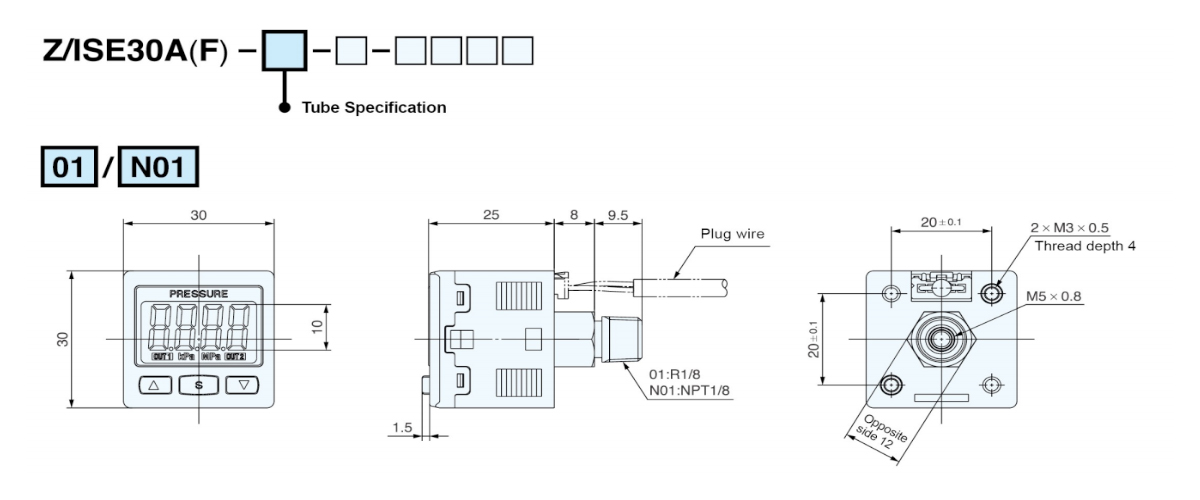

| Tilslutningsdiameter | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Wire specifikationer | Oliebestandig PVC-tråd (0,15 mm²) |
| Vægt | Omkring 80 g (inkluderer 2 meter ledning) |
Bemærk: 1. Enkeltpunktsindstillingstilstanden og vinduessammenligningstilstanden kan justere afvigelsen på 1-8 cifre.
2. Ved valg af spændingsudgang er der ingen strømudgang. Kun én af de to udgangstyper kan vælges.
3. Ved valg af strømudgang er der ingen spændingsudgang. Kun én af de to outputtyper kan vælges. |
