Dobbeltstang luftcylinder: Typer, dimensionering og anvendelsesvejledning

Hvad er en dobbeltstangsluftcylinder, og hvorfor betyder det noget

En dobbelt stang luftcylinder er en pneumatisk aktuator med stempelstænger, der strækker sig fra begge ender af cylinderkroppen i stedet for kun én. Denne tilsyneladende simple strukturelle forskel har betydelige konsekvenser for, hvordan luftcylinderen præsterer i virkelige industrielle applikationer. Kernefordelen er symmetrisk kraftudgang: cylinderen leverer lige skub- og trækkraft ved ethvert givet lufttryk, fordi begge slag virker på det samme tværsnitsareal. Med en standard enkeltstangs pneumatisk cylinder er tilbagetrækningskraften altid lavere end forlængelseskraften, fordi stangen optager en del af stempelfladen på stangsiden, hvilket reducerer det effektive trykareal. Den asymmetri forsvinder helt i et dobbeltstangsdesign.

Ud over kraftbalancen forhindrer dobbeltstangsstrukturen stempelstangsrotation under forlængelse og tilbagetrækning. I mange automatiseringssekvenser – mærkning, svejsning, dispensering, presning – ødelægger selv nogle få graders rotationsdrift produktkvaliteten eller forårsager fejljustering. En luftcylinder med dobbelt stang eliminerer denne risiko mekanisk uden at være afhængig af nedstrøms anti-rotationsstyr eller kompleks monteringshardware.

Denne artikel dækker alt, hvad en mekanik- eller automationsingeniør har brug for at vide, før han specificerer en dobbeltstangscylinder: hvordan den fungerer internt, hvordan den er i forhold til andre luftcylindretyper, hvilke serier der dominerer markedet, hvordan man dimensionerer en korrekt, og hvordan man undgår de mest almindelige installationsfejl.

Intern konstruktion: Sådan fungerer en dobbeltstangsluftcylinder

Det indvendige layout af en dobbeltstangsluftcylinder følger de samme grundlæggende principper som enhver dobbeltvirkende pneumatisk cylinder, med en kritisk tilføjelse. Et stempel sidder i midten af ​​boringen. I stedet for en stang, der strækker sig udad fra hovedendedækslet, er to stænger med samme diameter fastgjort til modsatte flader af stemplet og passerer gennem forseglede forskruninger i både hovedende- og hætteendedækslerne.

To luftporte - en i hver ende af cylinderens cylinder - tillader komprimeret luft at komme ind og ud på skift. Når luft kommer ind i hovedendens port, skubber den stemplet mod hættens ende og forlænger den ene stang, mens den trækker den anden tilbage. Når luft kommer ind i hætten, vender bevægelsen om. Fordi begge sider af stemplet har identiske effektive områder (begge stænger deler samme diameter), er kraft og hastighed perfekt symmetriske i begge retninger.

Nøgle interne komponenter

• Cylindercylinder: typisk ekstruderet aluminiumslegering, hårdanodiseret for at modstå korrosion og reducere friktion
• Stempel: bærer den primære tætning (normalt NBR eller polyurethan) og en magnetisk ring til sensorudløsning
• To stempelstænger: aksler af hærdet stål, forkromet til HRC 55–60 for lang levetid på stangtætningen
• Stangtætninger og skrabere: forhindre luftlækage og hold forurening ude i begge ender
• Endedæksler: trykstøbt aluminium eller stål, indeholdende portgevind og pudejusteringsventiler
• Luftpuder: justerbare nåleventiler, der decelererer stemplet nær hver ende af bevægelsen for at absorbere kinetisk energi

I styrede varianter (såsom TN- eller CXSM-serien) passerer de to stænger gennem bronze- eller kuglelejebøsninger i en frontplade, hvilket tilføjer sideværts stivhed og yderligere reducerer afbøjning under belastning uden for aksen. Denne undertype kaldes undertiden en dobbeltstangsstyret cylinder, dobbeltstangsglidecylinder eller kompakt styrecylinder, selvom driftsprincippet er identisk.

Dobbelt stang vs. enkelt stang luftcylinder: En direkte sammenligning

Valget mellem en enkeltstangs- og dobbeltstangsluftcylinder afhænger af applikationens specifikke krav. Ingen af ​​typerne er universelt overlegne. Tabellen nedenfor opsummerer de vigtigste praktiske forskelle.

Til applikationer, der kun kræver lineært skub eller træk i én primær retning - grundlæggende fastspænding, døraktivering, simpelt pressearbejde - forbliver en enkeltstangs pneumatisk cylinder det mest omkostningseffektive valg. I det øjeblik en applikation kræver rotationsforhindring, ens tovejskraft eller samtidig værktøj på begge stangender, bliver dobbeltstangskonfigurationen den korrekte specifikation.

Fælles serier og specifikationer på markedet

Flere etablerede serier definerer markedet for dobbeltstangsluftcylindre. At forstå forskellene mellem dem hjælper ingeniører med at matche det rigtige produkt til applikationen uden at overspecificere.

TN-serien — Kompakt Twin-Rod Guided Cylinder

TN-serien er den mest udbredte kompakte dobbeltstangscylinder inden for automation. Borestørrelser varierer typisk fra 10 mm til 32 mm, med slag fra 5 mm til 125 mm, selvom der findes udvidede varianter op til 200 mm. De to stænger passerer gennem en frontendeplade med præcisionsbøsninger, der giver antirotations- og sidebelastningsmodstand. Driftstrykket er generelt 0,1 til 0,8 MPa, hvilket gør det velegnet til standard industrielle trykluftsystemer ved 5-7 bar. TN-fodaftrykket er lille nok til at integreres direkte i pick-and-place-hoveder, samlingsjigger og etiketapplikatorer.

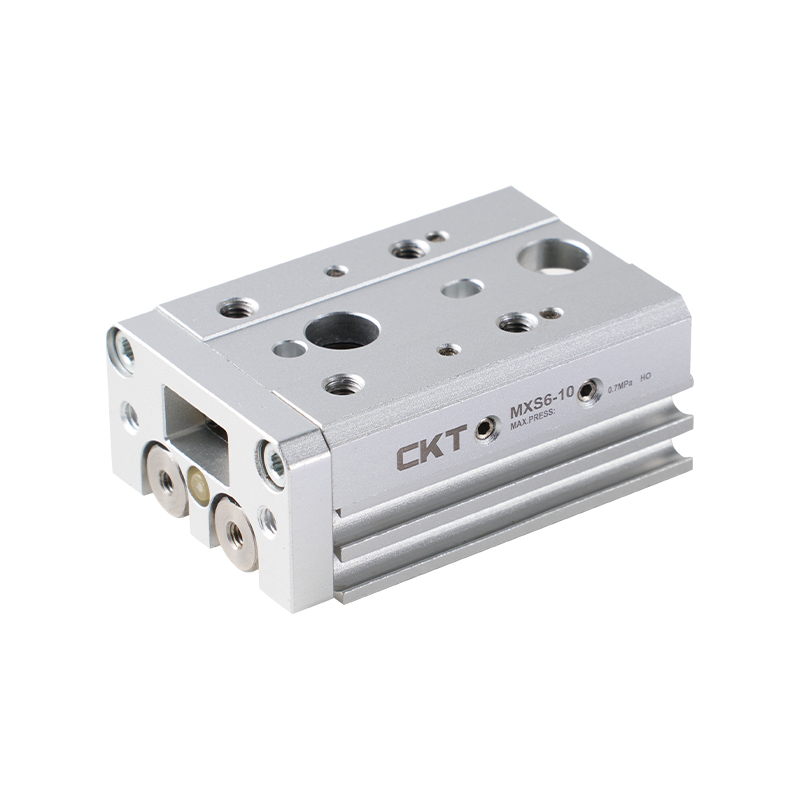

CXSM / CXSW Series — Slide-Type Dual Rod Cylinder

Disse serier erstatter den klassiske frontpladestyr med en integreret glideblok, der kører på de to stænger via lineære kuglelejer eller bronzebøsninger. Glideblokken bliver monteringsoverfladen til værktøj, hvilket gør det nemt at fastgøre gribere, sensorer eller tilpassede armaturer uden yderligere adapterplader. CXSM-serien er især begunstiget i højcyklus elektroniske komponentsamlingslinjer, fordi kuglelejeslæden producerer praktisk talt ingen stick-slip, hvilket resulterer i positioneringsrepeterbarhed på ±0,05 mm eller bedre. Borestørrelser fra 6 mm til 25 mm holder den samlede højde meget lav, hvilket er nyttigt i lukkede maskinrammer.

CS2W / MBW-serien — Dobbeltstang med mellemlang til stor boring

Til tungere applikationer fås luftcylindre med mellemlang boring med dobbelt stang i borestørrelser fra 125 mm til 160 mm med slaglængder op til 1.200 mm afhængig af montering. Disse cylindre bruger trykstøbte aluminiumsdæksler og trækstangskonstruktion. CS2W-typen opnår cirka 50 % vægtbesparelser i forhold til stålmodstykker ved samme boring, hvilket er vigtigt, når cylinderen er en del af en bevægelig maskinakse. Luftpuder er standard i begge ender på denne cylinderklasse for at absorbere den kinetiske energi fra større stempel-stang-belastningssamlinger.

MGP / MGPM-serien — Kompakt styrecylinder med dobbelte udvendige stænger

Teknisk set en styret cylinder frem for en ren dobbeltstangsluftcylinder, placerer MGP-serien to udvendige styrestænger ved siden af et centralt drivstempel, alle anbragt i en lavprofil aluminiumskrop. Den håndterer højere sidebelastninger end ethvert design med kun dobbeltstang, fordi styrestængerne er placeret ved maksimal momentarm fra midterlinjen. Borestørrelser spænder fra 12 mm til 63 mm, med driftstryk op til 1,0 MPa. Denne serie optræder ofte i presse- og markeringsoperationer, hvor nøjagtighed under belastning er kritisk.

Korrekt dimensionering af en dobbeltstangsluftcylinder

Forkert dimensionering er den mest almindelige årsag til for tidlig luftcylindersvigt eller utilfredsstillende ydeevne. Beregningsprocessen for en dobbeltstangscylinder adskiller sig lidt fra en enkeltstangstype, især fordi stemplet med lige areal forenkler kraftmatematik, mens pladsbegrænsninger bliver en sværere grænse.

Trin 1: Definer den nødvendige kraft

Beregn den faktiske belastning, cylinderen skal flytte eller holde. For dynamiske applikationer - alt hvad cylinderen accelererer - multiplicer den statiske belastning med en faktor på 2,0 for at tage højde for accelerationskræfter. Til statisk fastholdelse eller fastspænding skal du bruge en faktor på 1,25. Dimensionér aldrig med 100 % teoretisk kraft, fordi friktion, modtryk i udstødningsrøret og slid alle reducerer det effektive output over tid. Standard industribelastningsfaktoren for dynamiske pneumatiske applikationer er 0,6 til 0,7; det betyder, at cylinderens teoretiske kraftudgang skal være 1,4 til 1,7 gange belastningen.

Trin 2: Beregn nødvendig boring

Fordi begge sider af et dobbeltstangscylinderstempel har samme areal, er kraftformlen den samme for forlængelse og tilbagetrækning:

F = (π / 4) × D² × P

Hvor F er kraft i Newton, D er boringsdiameter i meter, og P er arbejdstryk i Pascal. Ved 0,5 MPa (5 bar) producerer en 25 mm boret dobbeltstangscylinder ca. 245 N kraft. En 40 mm boring ved samme tryk giver ca. 628 N. Afrund op til næste standard borestørrelse efter påføring af belastningsfaktoren.

Trin 3: Bekræft Space Envelope

Den mest oversete begrænsning ved valg af dobbeltstangscylindre er den samlede installerede længde. Fordi en stang strækker sig hele tiden, skal maskinrammen rumme den fulde cylinderlængde plus det fulde slag på begge sider. Samlet rammefrigang påkrævet = cylinderlegemelængde (2 × slag). For en cylinder med 100 mm krop og 50 mm slaglængde skal rammespalten være mindst 200 mm. At glemme at tage højde for den bagerste stangforlængelse har forårsaget dyre maskinredesigns under idriftsættelsen.

Trin 4: Tjek risiko for knækning ved lange slag

Hvis slaget overstiger 10 til 15 gange stangdiameteren, bliver sammenpresningsstangen en risiko. For en 12 mm stang er det praktiske maksimale ustøttede trykslag omkring 120–180 mm. Ud over det, konsulter ISO 15552 knæknomogrammer eller øg stangens diameter. I styrede dobbeltstangscylindre fordeler den anden stang trykbelastningen over to elementer, hvilket hæver den sikre slaggrænse betydeligt sammenlignet med enkeltstangsdesign.

Industrielle applikationer hvor dobbeltstang luftcylindre Excel

De unikke mekaniske egenskaber ved dobbeltstangskonfigurationen gør den til den foretrukne aktuator i et defineret sæt af industrielle scenarier. At kende disse scenarier hjælper ingeniører med hurtigt at afgøre, om en standard enkeltstangs pneumatisk cylinder eller et specialiseret dobbeltstangsdesign er det rigtige udgangspunkt.

Automatiserede monterings- og pick-and-place-systemer

Elektroniske komponentsamlingsmaskiner, PCB-håndteringssystemer og halvlederpakkeudstyr kræver aktuatorer, der cykler tusindvis af gange i timen på præcise, gentagelige positioner. Anti-rotationsadfærden af ​​en luftcylinder med dobbelt stang sikrer, at en vakuumkop, griber eller dyse, der er fastgjort til stangenden, vender tilbage til nøjagtig samme orientering ved hvert slag. Ved typiske driftshastigheder på 200-500 mm/s og cyklushastigheder på 60-120 pr. minut, akkumuleres selv en 1° rotationsdrift pr. cyklus til synlig fejljustering inden for få minutter.

Fastspænding og fastgørelse med tovejskraft

Svejsearmaturer, bearbejdning af skruestik og presseværktøj skal ofte klemmes med kontrolleret kraft i begge retninger - fastspænding af emnet ved forlængelse og positivt udløsning ved tilbagetrækning mod en fjeder- eller friktionskraft. En luftcylinder med dobbelt stang giver samme klemme- og udløsningskraft ved det samme forsyningstryk, hvilket eliminerer behovet for at justere trykregulatorerne mellem klemme- og udløsningssekvenserne. Dette forenkler det pneumatiske kredsløb og reducerer det nødvendige antal trykreguleringsventiler.

Synkron flerakset bevægelse

Når to luftcylindre skal bevæge sig sammen i et portal eller overførselssystem, gør det samme flowforbrug i begge retninger flowbalancering lettere. Fordi en dobbeltstangscylinder fortrænger den samme mængde luft ved hvert slag, vil to cylindre, der forsynes fra en fælles manifold med afstemte flowkontroller, køre med identisk hastighed og ankomme til slutposition samtidigt. I praksis reducerer dette symmetriske luftforbrug systemjusteringstiden ved at eliminere de differensflowkorrektioner, der er nødvendige for enkeltstangscylinderpar.

X-Y Slide Tables og lineære stadier

Dobbelte styrestangscylindre af CXSM- eller slide-type-klassen stables regelmæssigt i vinkelrette orienteringer for at bygge kompakte X-Y-trin til lasermarkering, dispensering eller inspektion. T-slids monteringsprofilerne på styrede dobbeltstangscylindre gør det muligt at bolte dem direkte til hinanden uden bearbejdede adapterbeslag, skærende byggetid og delantal. Et typisk to-akset trin bygget af 16 mm CXSM-cylindre vejer under 800 gram og fylder omkring 80 × 80 mm og passer ind i kompakte bordautomationsceller.

Tekstil-, tryk- og papirhåndteringsmaskiner

Web-håndteringsmaskiner udsætter aktuatorer for betydelige side- og vridningsbelastninger fra bevægende materiale. En standard enkeltstangs pneumatisk cylinder afbøjes under disse sidebelastninger, hvilket forårsager slid på stangtætningen og eventuel lækage. Dobbeltstangscylindre fordeler sidekraften mellem to stang-bøsningsgrænseflader, hvilket forlænger tætningslevetiden betydeligt i disse applikationer. Adskillige producenter af tekstilmaskiner rapporterer udskiftningsintervaller på over 50 millioner cyklusser ved brug af dobbeltstangscylindre af passende størrelse versus 15-20 millioner cyklusser med sammenlignelige enkeltstangsenheder.

Fødevarer, drikkevarer og farmaceutisk emballage

Maskiner til påfyldning, dækning og etikettering med høj præcision kræver gentagelige slagpositioner og ensartet kraft til at håndtere skrøbelige beholdere. Glasflasker, blisterpakninger og hætteglas går i stykker eller sidder fast, hvis aktuatorkraften er ukontrolleret. Den samme stræk- og tilbagetrækningskraft af en dobbeltstangsluftcylinder forenkler trykindstillingsproceduren under idriftsættelse af maskinen, og anti-rotationsadfærden holder applikatorhovederne konsekvent på linje med beholderens funktioner.

Luftforsyning og systemkrav til dobbeltstangscylindre

En dobbelt stang air cylinder performs reliably only when the compressed air supply meets basic quality and pressure standards. Running a pneumatic cylinder on dirty, wet, or incorrectly pressurized air is the fastest path to premature seal failure and positioning errors.

Filtrering

Alle pneumatiske aktuatorer, inklusive dobbeltstangscylindre, kræver luftfiltreret til 40 µm eller finere som minimum (ISO 8573-1:2010 Klasse 4). Partikler, der er større end dette, virker som slibemidler mod stempel- og stangtætningerne, hvilket accelererer slid. For præcisionsstyrede cylindre (CXSM, MGP) anbefales filtrering til 5 µm for at beskytte de lineære lejer. Installer altid en FRL (Filter-Regulator-Lubricator) enhed opstrøms for cylinderkredsløbet, eller brug ikke-smurte cylindre med et koalesceringsfilter, hvis oliefri drift er påkrævet.

Driftstryk

Standard dobbeltstangsluftcylindre er normeret til et driftstryk mellem 0,05 MPa (0,5 bar) minimum opstartstryk og 1,0 MPa (10 bar) maksimum. De fleste industrielle trykluftsystemer kører med 0,5–0,7 MPa (5–7 bar), hvilket sidder behageligt i midten af ​​dette område. Kørsel ved det absolutte maksimale tryk accelererer slid på tætninger og reducerer pudeeffektiviteten. Det mest effektive driftspunkt for en korrekt dimensioneret luftcylinder er det laveste tryk, der producerer den nødvendige kraft med en 1,4× sikkerhedsfaktor påført – typisk i området 0,4–0,6 MPa til de fleste automatiseringsopgaver.

Temperatur

Standard NBR (nitrilbutadiengummi) tætninger i de fleste dobbeltstangscylindre fungerer pålideligt mellem -20°C og 80°C. Til applikationer i nærheden af ​​ovne, tørretumblere eller varmeforseglingsstationer skal du opgradere til Viton (FKM) tætninger vurderet til 150°C. I den kolde ende kan miljøer under nul som f.eks. frysetransportsystemer kræve lavtemperatur-NBR-forbindelser eller PTFE-tætninger for at forhindre forseglingshærdning og blæsning.

Monteringskonfigurationer og bedste praksis for installation

Korrekt installation er kritisk for enhver pneumatisk aktuator, men for en dobbeltstangsluftcylinder er kravene særligt strenge, fordi fejljustering forårsager dobbelt så stor stangtætningsspænding sammenlignet med en enkeltstangsenhed.

Tilgængelige monteringstyper

Dobbeltstangsluftcylindre understøtter følgende monteringskonfigurationer:

• Fodmontering (LB): beslag svejset eller boltet til cylinderkroppen; mest almindelige i faste rejseapplikationer
• Forreste flange (FA): flange boltet til hovedendedækslet; nyttig, når cylinderen skal monteres inde i et hus
• Cap-end flange (FB): flange ved hætten, bruges når adgangen til den forreste stang er begrænset
• Trunnion mount (TC): tillader cylinderen at dreje på en fast akse; kompatibel med nogle dobbeltstangsdesign, men bekræft med producenten
• T-slot krop (guidet serie): sidemonterede T-slidser langs cylindercylinderen muliggør justering af position og direkte montering på profiler

Bemærk, at gaffel og pivot (bageste sfæriske) monteringer ikke er tilgængelige på de fleste dobbeltstangsdesign. Den udragende bageste stang forhindrer disse beslagsgeometrier. Hvis applikationen kræver en drejecylinder, er et enkeltstangsdesign med en anti-rotationsstyr uden for cylinderen typisk den bedre løsning.

Justering under installation

Begge stangender skal være i perfekt koaksial justering med kørselsretningen. Enhver vinkelforskydning ved stangendeforbindelsen introducerer et bøjningsmoment ved stangtætningen, hvilket fremskynder slid. Især for styrede dobbeltstangscylindre skal glideblokkens belastningsflade være vinkelret på stængerne inden for 0,05 mm på tværs af monteringsfladen. Brug en måleur til at kontrollere justeringen, før den endelige bolt tilspændes. Flydende led (stangøje med sfærisk leje) ved belastningstilslutningen absorberer mindre skævheder, men de erstatter ikke korrekt mekanisk justering ved installation.

Justering af pude

Begge ender af en dobbelt stang luftcylinder har justerbare pude nåleventiler. Disse skal indstilles for hver specifik belastnings- og hastighedskombination. Den korrekte pudejustering giver en jævn deceleration uden hørbart endestop og ingen synlig tilbageslag af stemplet. Start med kanyleventilen helt åben (minimum dæmpning), og luk den derefter gradvist, indtil stødstøjen forsvinder. Overstramning af puden - især ved forlængelsesslaget - vil dramatisk reducere cyklushastigheden, fordi cylinderen tager længere tid om at nå slutpositionen. Den optimale indstilling er den løseste nåleposition, der stadig eliminerer mekanisk påvirkning.

Vedligeholdelse og fejlfinding for dobbeltstangsluftcylindre

En velspecificeret og korrekt installeret dobbeltstangsluftcylinder kræver minimal rutinevedligeholdelse. De mest almindelige fejltilstande er forudsigelige og forebyggelige.

Stangtætningslækage

Ekstern luftlækage ved stangkirtlerne er det hyppigst rapporterede problem. Det er næsten altid forårsaget af en af ​​tre faktorer: forurenet lufttilførsel (slibende partikler, der skærer tætningslæben), stangoverflader (fra sidebelastninger eller installationsskader) eller tætningshærdning fra ekstreme temperaturer. Inspicer stangoverfladen for ridser, før du udskifter tætninger – installation af en ny tætning på en beskadiget stang giver øjeblikkelig genfejl. Brug en 600-korn polerklud på mindre stangridser før genmontering.

Reduceret hastighed eller kraft

Hvis en luftcylinder med dobbelt stang kører mærkbart langsommere eller svagere i den ene slagretning end den anden - i et design, hvor begge skal være ens - er de sandsynlige årsager en delvist blokeret port, en delvist tilstoppet flowreguleringsventil eller en forringet stempeltætning, der tillader bypass mellem de to kamre. Isoler cylinderen og tryktest hvert kammer individuelt: påfør 0,5 MPa til den ene port, mens du blokerer den anden og overvåger trykfaldet over 60 sekunder. Et trykfald på mere end 5 % pr. minut indikerer bypass af stempeltætningen.

Positionsdrift i styrede cylindre

Hvis en styret dobbeltstangscylinder begynder at vise stigende positionsfejl ved slutningen af slaget, er slidte lineære lejer eller bronzebøsninger i endepladen normalt ansvarlige. Lejeslid gør det muligt for glideblokken at vippe lidt, hvilket flytter kontaktpunktet for ethvert påsat værktøj. Udskift bøsninger med det producentspecificerede interval, typisk for hver 5-10 millioner cyklusser for bronze og hver 20-50 millioner cyklusser for kuglelejetyper, afhængigt af belastning.

Revner i endedækslet på højcyklusapplikationer

På cylindre, der cykles mere end 20 millioner gange om året, kan der forekomme træthedsrevner i trykstøbt aluminiums endedæksler, typisk udstrålende fra portboven eller trækstangshullet. Dette er et tegn på, at pudeindstillingen var for hård, hvilket gav gentagne stødbelastninger ved slutningen af ​​slaget. Genindstil pudeventilerne, og inspicér monteringen for resonansvibrationer, som multiplicerer stødspændingen. Hvis dækslet revner igen efter genindstilling, skal du skifte til en smedet cylinder eller cylinder med stålhus i samme boringsserie.

Valg mellem dobbeltstangsluftcylindertyper: En beslutningsramme

Med flere distinkte serier tilgængelige, står ingeniører ofte over for usikkerhed om, hvilken dobbeltstangscylindertype, der bedst passer til deres anvendelse. Følgende kriterier giver en struktureret måde at indsnævre valget på.

Når driftstryk, tætningsmateriale eller stangmateriale afviger fra standarden, skal du kontakte cylinderproducenten for en tilpasset konfiguration. De fleste større leverandører tilbyder ikke-standardtætninger (Viton, PTFE), stang- og tøndemuligheder i rustfrit stål til udvaskningsmiljøer og specielle portpositioner eller gevindstandarder (Rc, NPT, G) for at matche eksisterende pneumatisk kredsløbshardware.

Omkostningsovervejelser og totalværdivurdering

En dobbelt stang air cylinder costs more upfront than an equivalent bore single-rod pneumatic cylinder, primarily because it contains an additional rod, a second rod seal and scraper, and a second gland bore machined in the cap-end cover. For a typical 20 mm bore unit with a 50 mm stroke, the price premium over a comparable single-rod design is roughly 30–60% depending on the series and supplier.

Men i applikationer, hvor en enkeltstangscylinder ville kræve en ekstern anti-rotationsstyr, er økonomien ofte omvendt. En anti-rotations styrestangssamling - købt separat og monteret sammen med en standard luftcylinder - koster typisk mere end præmien for en specialbygget dobbeltstangscylinder, tilføjer kompleksitet og øger den samlede kuvertstørrelse. I højcyklusapplikationer, hvor nedetid er dyrt, giver den forlængede tætningslevetid og reducerede vedligeholdelse af en korrekt specificeret dobbeltstangsluftcylinder en målbart lavere samlede ejeromkostninger over en horisont på tre til fem år.

Det korrekte spørgsmål er ikke, om dobbeltstangscylinderen er billigere end en enkeltstangsenhed, men om den er billigere end enkeltstangsenheden plus alle de eksterne hardware- og vedligeholdelsesomkostninger, der kræves for at få den til at yde tilsvarende i applikationen.
