Enkeltvirkende vs dobbeltvirkende cylinder: nøgleforskelle

Enkeltvirkende vs dobbeltvirkende cylinder: Det korte svar

Hvis du har brug for en hurtig dom: en dobbeltvirkende cylinder giver dig drevet bevægelse i begge retninger, mens en enkeltvirkende cylinder kun bruger trykluft i et slag og er afhængig af en fjeder eller tyngdekraft til retur. Den enkelte forskel former alle aspekter af, hvordan du vælger, installerer og vedligeholder en luftcylinder i et rigtigt pneumatisk system.

Til applikationer, hvor præcis kontrol, højere kraftudgang i begge retninger og ensartet hastighed under både forlængelse og tilbagetrækning - såsom spændebeslag, presseværktøj og lineære overføringssystemer - er en dobbeltvirkende luftcylinder næsten altid det rigtige valg. Til enklere opgaver som fjeder-retur-spænding, ventilaktivering eller enhver opgave, hvor et drevet slag er nok, reducerer en enkeltvirkende cylinder omkostninger, kompleksitet og luftforbrug meningsfuldt.

Afsnittene nedenfor beskriver, hvordan hver type fungerer på et mekanisk niveau, hvor de reelle ydelsesforskelle viser sig i praksis, og hvordan du foretager det rigtige valg til dit specifikke system.

Hvordan en enkeltskuespil Luftcylinder Virker

En enkeltvirkende cylinder har én tryksat port. Når trykluft kommer ind, skubber den stemplet i én retning - typisk forlængelsesslaget. Returslaget drives af en komprimeret spiralfjeder anbragt inde i cylinderkroppen, eller i nogle konfigurationer af vægten af ​​selve lasten.

Fjederen er forspændt til en bestemt kraftværdi fra fabrikken. Standard enkeltvirkende cylindre bruger fjederkræfter, der spænder fra nogenlunde 8 N til 60 N afhængig af boringsstørrelse og slaglængde. Denne fjederkraft virker mod lufttrykket under kraftslaget, hvilket betyder, at den effektive udgangskraft ved stangenden er lavere end hvad lufttrykket alene ville frembringe.

For en enkeltvirkende cylinder med 50 mm boring, der arbejder ved 6 bar (87 psi), er den teoretiske kraft ca. 1.178 N. Efter at have trukket en typisk fjederkraft på 25 N og taget højde for tætningsfriktion (normalt 5-10 % af den teoretiske kraft), falder den faktiske stangkraft, der er tilgængelig for arbejde, til ca. 1.030-1.050 N . Dette fradrag bliver mere signifikant ved mindre borestørrelser, hvor fjederkraften repræsenterer en større procentdel af den samlede tilgængelige kraft.

Nøgle interne komponenter

• Enkelt luftport (normalt ved hættens ende for trykcylindre)
• Returfjeder sidder mellem stempelfladen og stang-endedækslet
• Udluftningsport eller udluftning på fjedersiden for at forhindre trykopbygning
• Enkeltstempeltætning (én dynamisk tætningsplacering)
• Stangtætning ved topstykket

Udluftningsporten overses ofte under installationen, men den er kritisk. Hvis det bliver blokeret af forurening eller ved et uheld tilstoppes, skaber luft, der er fanget på fjedersiden, modtryk, der reducerer forlængelseskraften og sænker slaghastigheden uforudsigeligt.

Sådan fungerer en dobbeltvirkende luftcylinder

En dobbeltvirkende cylinder har to luftåbninger - en ved hætten og en ved stangenden. For at forlænge stangen kommer komprimeret luft ind i hættens endeport, mens stangens endeporten løber ud. For at trække sig tilbage, skifter forsyningen: luft kommer ind i stangenden, mens hættens ende løber ud. En retningsreguleringsventil (typisk en 5/2 eller 4/2 magnetventil) styrer denne omskiftning.

Fordi der ikke er nogen returfjederabsorberende kraft, den fulde pneumatiske kraft er tilgængelig i begge retninger . Der er dog en vigtig asymmetri at forstå: stang-endens boreareal er mindre end cap-endens boreareal, fordi stempelstangen passerer gennem det. Det betyder, at tilbagetrækningskraften altid er lidt lavere end forlængelseskraften ved samme forsyningstryk.

For en dobbeltvirkende cylinder med en 63 mm boring, en 20 mm stangdiameter, der arbejder ved 6 bar:

• Forlængelsekraft (hætteenden): π/4 × 63² × 6 = cirka 1.871 N
• Tilbagetrækningskraft (stangende): π/4 × (63² – 20²) × 6 = cirka 1.682 N

Den omkring 10-12 % forskel i kraft mellem forlængelse og tilbagetrækning er konsistent på tværs af borestørrelser og er en standardfaktor i dobbeltvirkende cylinderstørrelsesberegninger. Hvis dit tilbagetrækningsslag bærer en meningsfuld belastning, skal du dimensionere cylinderen baseret på tilbagetrækningskraften, ikke forlængelseskraften.

Nøgle interne komponenter

• To luftporte (hætteende og stangende)
• Dobbeltlæbede eller U-skåls stempeltætninger på begge sider af stemplet
• Stangtætning og visker ved topstykket
• Ingen fjeder — fuld indvendig boringslængde tilgængelig for slag
• Valgfri indvendige puder i begge endepositioner

Side-by-side sammenligning: Enkeltvirkende vs dobbeltvirkende cylinder

Force Output: Hvor tallene virkelig divergerer

Kraftberegning er der, hvor ingeniører oftest laver dyre fejl, når de sammenligner disse to cylindertyper. Formlerne ligner hinanden på overfladen, men fjedersubtraktionen i en enkeltvirkende cylinder introducerer en variabel, der ændres med slagpositionen.

En spiralfjeders kraft følger Hookes lov: kraften øges lineært, når den komprimeres. Dette betyder den effektive udgangskraft af en enkeltvirkende cylinder ændres under hele slaget . I begyndelsen af ​​forlængelsen er fjederen nær sin frie længde og udøver minimal modstand. Ved fuld forlængelse er den komprimeret fuldt ud og udøver maksimal modstand - trækker den største kraft fra outputtet i præcis det øjeblik, hvor stangen møder emnet.

Overvej en enkeltvirkende cylinder med 40 mm boring med 100 mm slaglængde ved 5 bar forsyningstryk:

• Teoretisk pneumatisk kraft: ~628 N
• Fjederkraft ved start af forlængelse: ~10 N (nærmest fri længde)
• Fjederkraft ved fuld udstrækning: ~35 N (fuldt komprimeret)
• Effektivt kraftområde: ca 580-615 N på tværs af slaget

For en dobbeltvirkende cylinder med den samme 40 mm boring ved 5 bar er forlængelseskraften en ensartet ~628 N gennem hele slaget (minus tætningsfriktion, som er nogenlunde konstant). Denne konsistens betyder enormt meget i applikationer som presning, formning eller fastspænding, hvor kraften ved slutningen af ​​slaget er den kritiske designparameter.

Returslaget af en enkeltvirkende cylinder styres udelukkende af fjederen. En fjeder designet til at returnere stemplet mod tætningsfriktion plus en beskeden belastning kan frembringe 15–50 N af nettokraft afhængig af cylinderstørrelse. Sammenlign dette med den dobbeltvirkende cylinders returkraft på flere hundrede newton, og det bliver tydeligt, hvorfor enkeltvirkende cylindere er uegnede til anvendelser, hvor tilbagetrækningen skal overvinde betydelig modstand eller flytte en last hurtigt.

Hastighedskontrol forskelle mellem de to typer

Hastighedsregulering opnås i pneumatiske systemer ved at begrænse udsugningsluftstrømmen fra cylinderen ved hjælp af flowreguleringsventiler (udmåler-ud-konfiguration) eller begrænse indblæsningsluftstrømmen (måler-ind-konfiguration). Udgangskontrol foretrækkes generelt fordi det giver en mere stabil, belastningsuafhængig hastighedsregulering.

For en dobbeltvirkende luftcylinder installerer du flowreguleringsventiler ved begge porte. Dette giver dig uafhængig hastighedsjustering for ud- og tilbagetrækning — du kan køre udskydningen med 200 mm/s og tilbagetrækningen ved for eksempel 500 mm/s med simple ventiljusteringer. Denne uafhængige styring er værdifuld i højcyklusautomatisering, hvor cyklustidsoptimering er vigtig.

For en enkeltvirkende cylinder kan du måle luften ind og ud på den tryksatte side for at kontrollere forlængelseshastigheden. Dog returhastigheden er fastsat af fjederkraften og belastningen . Hvis fjederen er stiv, og belastningen er let, klikker stemplet hurtigt tilbage, hvilket skaber stødbelastninger på endehætten. Hvis fjederen er blød, og belastningen er tung, kan tilbageføringen være for langsom eller ufuldstændig. Du kan ikke bare dreje en ventil for at bremse tilbageløbet af en fjeder-retur-cylinder - det kræver, at du skifter selve fjederen eller tilføjer en dedikeret pude.

I praksis gør dette enkeltvirkende cylindre dårligt egnet til applikationer med variable belastninger på returslaget, eller hvor returhastigheden skal indstilles til at matche en proces. Emballagelinjer, robot-ende-på-arm-værktøj og overføringstransportører kræver typisk, at begge slaghastigheder er uafhængigt indstillet - og det skubber de fleste af disse applikationer ind i dobbeltvirkende territorium.

Luftforbrug: Sammenligning af trykluftomkostninger

Trykluft er en af de dyreste forsyninger i en produktionsfabrik. Det har undersøgelser foretaget af organisationer som det amerikanske energiministerium anslået trykluftsystemer står for 20-30 % af industriens elforbrug , og pneumatiske aktuatorer er de primære forbrugere i disse systemer. At forstå forskellen i luftforbruget mellem enkelt- og dobbeltvirkende cylindre er derfor ikke en akademisk øvelse - det har direkte indflydelse på driftsomkostningerne.

En enkeltvirkende cylinder forbruger kun trykluft på kraftslaget. Returslaget drives af fjederen, og luften fra kraftslagsiden løber simpelthen ud til atmosfæren. For en komplet cyklus er den forbrugte luftmængde lig med borearealet ganget med slaglængden, justeret for kompressionsforhold ved forsyningstryk.

En dobbeltvirkende cylinder forbruger luft ved begge slag. Fordi stangendens boreareal er mindre end hættens ende, er volumenet, der forbruges ved tilbagetrækningsslaget, dog lidt mindre end ved forlængelsesslaget. Det samlede luftforbrug pr. cyklus er ca 1,7 til 1,9 gange luften, der forbruges af en tilsvarende enkeltvirkende cylinder, afhængigt af stangens diameter.

For et konkret eksempel: en 50 mm boring, 100 mm slaglængde dobbeltvirkende cylinder, der opererer ved 6 bar og cykler med 60 gange i minuttet, bruger ca.

• Lågende pr. slag: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 liter (fri luft) pr. slag
• Stangende pr. slag (forudsat 20 mm stang): ca. 1,09 liter pr. slag
• I alt pr. minut ved 60 cyklusser: ~146 liter/min fri luft

En tilsvarende enkeltvirkende cylinder ville forbruge ca. 82 liter/min. På tværs af en maskine med 20 sådanne cylindre, der kører to skift, bliver den årlige elomkostningsforskel målbar. Når du installerer et stort antal cylindre, eller når cylindre kører i lange slag eller ved høje cyklushastigheder, påvirker luftforbrugsforskellen væsentligt driftsøkonomien - også selvom den dobbeltvirkende cylinder ellers er teknisk overlegen.

Slaglængdebegrænsninger: Hvorfor enkeltvirkende cylindre toppes tidligt

Den indvendige returfjeder i en enkeltvirkende cylinder begrænser fysisk, hvor lang slaget kan være. Efterhånden som slaglængden øges, har du brug for en længere fjeder, som kræver et længere cylinderhus - og længere fjedre er sværere at holde stabile og korrekt styret inde i boringen. De tilføjer også mere længde til den samlede cylinder selv i den tilbagetrukne position.

De fleste producenter tilbyder enkeltvirkende cylindre med maksimale slaglængder på 25 mm til 200 mm. Nogle få specialdesigns når 300 mm. Ud over det bliver foråret upraktisk. Hvis din applikation har brug for en slaglængde på 400 mm, 600 mm eller 1.000 mm, er en dobbeltvirkende cylinder den eneste brugbare mulighed i standard-luftcylinderproduktsortimentet.

Denne begrænsning interagerer også med kraften: efterhånden som slaget øges, øges fjederkompressionen ved fuld forlængelse, hvilket betyder, at der forbruges mere kraft for at overvinde fjederen ved slutningen af ​​slaget. For slag, der er længere end omkring 100-150 mm i et enkeltvirkende design, begynder fjederkraftsubtraktionen at blive en betydelig procentdel af den samlede tilgængelige pneumatiske kraft, især i små borestørrelser.

Fejlsikker adfærd: En kritisk sikkerhedsovervejelse

En af de mest praktisk vigtige forskelle mellem disse to cylindertyper er, hvad der sker, når lufttilførslen går tabt - uanset om det skyldes en kompressorfejl, et nødstop eller et ledningsbrud.

En enkeltvirkende fjeder-retur cylinder vil automatisk vende tilbage til sin fjederside position, når trykket falder. Hvis cylinderen er konfigureret til at fastspænde et emne på kraftslaget (forlængelsen), vil tab af luft få det til at frigives. Hvis den er konfigureret med fjederforlængelse (som nogle designs tilbyder til sikkerhedsspænding), får lufttab den til at klemme. Denne deterministiske adfærd er bevidst udviklet til sikkerhedsapplikationer.

Maskinbeskyttelse, bremseudløsningsmekanismer og nødstop bruger ofte enkeltvirkende cylindre netop fordi deres fejlsikre adfærd er forudsigelig og garanteret af fjederen, ikke af et elektrisk signal eller en ventilposition.

En dobbeltvirkende cylinder holder derimod sin sidste position, når luften går tabt - hvis retningsventilen er en spærre- eller fjedercenter-type, der blokerer begge porte. Dette er nogle gange ønskeligt (du vil ikke have, at en belastet akse falder), men det kan også være farligt, hvis cylinderen var midt i en klem- eller presseoperation, da luften svigtede.

Sikkerhedsstandarder, herunder ISO 13849 og IEC 62061, kræver, at maskindesignere analyserer og dokumenterer adfærden af ​​alle aktuatorer under fejlforhold. Valget mellem en enkeltvirkende og dobbeltvirkende cylinder er direkte relevant for denne analyse, og den enkeltvirkende types fejlsikre karakteristika giver den ofte en plads i sikkerhedsklassificerede kredsløb, selv når en dobbeltvirkende cylinder ellers kunne bruges for dens større kontrollerbarhed.

Typiske anvendelsesområder for hver cylindertype

Hvor enkeltvirkende cylindre Excel

• Pneumatiske ventilaktuatorer: Kvartslagskugleventiler og skydeventiler bruger ofte enkeltvirkende cylindre med fjederretur, så ventilen ikke når en kendt sikker position (åben eller lukket), når lufttrykket falder.
• Spændebeslag med korte slag: Fastholdelse af emner til bearbejdning, hvor bearbejdningskraften altid er i én retning, og klemmen kun skal udløses (tilbagetrukket) under lav belastning.
• Dør- og lugekontrol: Hvor fjederretur sikrer lukning ved strømsvigt.
• Sortering og omdirigering af porte: Simple vippeporte på transportører, hvor den ene retning altid er standard, og den anden er den elektriske aktivering.
• Bremse- og koblingsindkobling: Fjederbremser til nødstop - bremsen aktiveres, når luft tabes.

Hvor dobbeltvirkende cylindre er påkrævet

• Vælg-og-sted-automatisering: Både udtræk og tilbagetrækning skal være drevet, hastighedsstyret og i stand til at håndtere variable delvægte.
• Presse- og formningsoperationer: Høj kraft i begge retninger; returen skal overvinde arbejdsemnets tilbagespring eller ejektormodstand.
• Langt slag lineær overførsel: Ethvert slag ud over 200 mm kræver en dobbeltvirkende luftcylinder.
• Stangløse cylinderanvendelser: Stangløse pneumatiske cylindre er i sagens natur dobbeltvirkende, brugt til lang vandret overførsel, hvor en konventionel stangcylinder ville være upraktisk lang.
• Vippe- og drejeborde: Både at vippe og returnere bordet kræver drevet, kontrollerbar kraft.
• Højcyklusapplikationer over 60 cyklusser/min. Hvor tilbagetrækningshastigheden skal indstilles præcist for at opretholde cyklustiden uden stødbelastning.

Reguleringsventilkrav: 3/2 vs 5/2

Forskellen i luftporte mellem enkelt- og dobbeltvirkende cylindre bestemmer direkte den nødvendige kontrolventil, hvilket påvirker ledninger, manifolddesign og omkostninger.

A 3/2 ventil (3 porte, 2 positioner) er tilstrækkelig til en enkeltvirkende cylinder. I en position forbinder den forsyningen til cylinderporten. I den anden position forbinder den cylinderporten til udstødningen. Fjederen klarer resten. En 3/2 ventil er fysisk mindre og typisk 20-40 % billigere end en 5/2 ventil. Det kræver også en enklere manifoldblok, når mange ventiler er slået sammen.

A 5/2 ventil (5 porte, 2 positioner) er standarden for en dobbeltvirkende cylinder. I én position går forsyningen til hættens ende, og stangenden løber ud. I den anden position går forsyningen til stangenden, og hætteenden løber ud. De to udstødningsporte er typisk, hvor flowreguleringsventiler er installeret til hastighedsregulering.

I systemer med mange akser - for eksempel en 20-stations montagemaskine - kan den kumulative omkostningsforskel mellem 20 3/2 ventiler og 20 5/2 ventiler være meningsfuld. For mindre cylindre i simple applikationer retfærdiggør denne omkostningsforskel ofte at specificere en enkeltvirkende cylinder, selv når en dobbeltvirkende kan give marginalt bedre ydeevne.

Bemærk også det 5/2 ventiler fås med fjederretur, spærre (hukommelse) eller dobbelt magnetaktivering , der hver tilbyder forskellig fejltilstandsadfærd. Valget af ventiltype interagerer med cylindertypen for at bestemme sikkerhedsadfærd på systemniveau - noget, der skal analyseres på designstadiet, ikke eftermonteres senere.

Vedligeholdelsesforskelle i praksis

Med hensyn til tætningsantal har en enkeltvirkende cylinder færre dynamiske tætningsflader end en dobbeltvirkende. Færre tætninger betyder generelt færre lækageveje og lidt lavere tætningsudskiftningsfrekvens. Fjederen i en enkeltvirkende cylinder er dog en ekstra slidkomponent, som ikke findes i et dobbeltvirkende design.

Fjedre i pneumatiske cylindre er vurderet til millioner af cyklusser, men de gør træthed. En fjeder, der har mistet spændingen, vil få cylinderen til at vende tilbage langsomt, ufuldstændigt eller slet ikke. I en maskine, der kører 24 timer i døgnet med 60 cyklusser i minuttet, fuldender en cylinder 86 millioner cyklusser om året . Fjedertræthed ved den cyklushastighed er en reel vedligeholdelsesovervejelse, især i cylindre med kortere slag, hvor fjederkompression pr. cyklus er en større del af fjederens samlede vandring.

For dobbeltvirkende cylindre er tætningsslid det primære vedligeholdelsesproblem. Moderne polyurethan- og PTFE-baserede stempeltætninger holder typisk 50 til 100 millioner cyklusser under normale driftsforhold med ren, smurt eller oliefri tør luft. Forurenet lufttilførsel er den mest almindelige årsag til for tidlig tætningsfejl i begge cylindertyper.

Udluftningsporten på en enkeltvirkende cylinder fortjener specifik omtale: den bør efterses og rengøres regelmæssigt som en del af forebyggende vedligeholdelse. En tilstoppet udluftning reducerer ydelsen gradvist nok til, at den måske ikke bemærkes, før cylinderen begynder at opføre sig dårligt - hvilket gør planlagt inspektion vigtigere end reaktiv reparation.

Valg af den rigtige borestørrelse for begge typer

Korrekt boredimensionering er det mest grundlæggende trin i at specificere enhver luftcylinder. Underdimensionering af en boring producerer utilstrækkelig kraft; overdimensionering spilder luft og penge. Processen er lidt forskellig for hver cylindertype.

Til enkeltvirkende cylindre

1. Bestem den nødvendige kraft ved slutningen af slaget (hvor fjederkompressionen er maksimal).
2. Tilføj den maksimale fjederkraft for det valgte slag til den nødvendige udgangskraft.
3. Tilføj tætningsfriktion (typisk 10 % af teoretisk kraft som en sikkerhedsmargin).
4. Beregn det nødvendige boreareal: Areal = Total kraft ÷ Forsyningstryk.
5. Vælg den næste standardborestørrelse op fra det beregnede areal.
6. Kontroller, at fjederkraften er tilstrækkelig til at føre stemplet tilbage mod belastningen på returslaget.

Til dobbeltvirkende cylindre

1. Bestem den nødvendige kraft for både forlængelses- og tilbagetrækningsslagene separat.
2. Beregn den nødvendige boring for hvert slag ved det tilgængelige forsyningstryk, idet der tages højde for reduktion af stangendearealet på tilbagetrækningsberegningen.
3. Tilføj en sikkerhedsfaktor på 1,25–1,5× for at tage højde for friktion, fejljustering og trykvariationer.
4. Vælg den boring, der opfylder begge slagkrav - typisk den største af de to beregnede værdier.
5. Kontroller stangens diameter mod knækgrænser, hvis stangen er i kompression og er lang i forhold til dens diameter.

Standard borestørrelser på tværs af begge cylindertyper følger ISO 15552-konventionerne: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 og 200 mm er de mest almindelige. Angivelse til en standard borestørrelse sikrer udskiftelighed mellem producenter og forenkler håndtering af reservedele.

Driftstrykområder og deres effekt på udvælgelse

Både enkelt- og dobbeltvirkende luftcylindre er klassificeret til typiske driftstryk på 1 til 10 bar (14,5 til 145 psi) , hvor det mest almindelige industrielle forsyningstryk er 6 bar (87 psi). Men drift ved lavere tryk påvirker hver type forskelligt.

For enkeltvirkende cylindre kræves et minimumsdriftstryk for at overvinde fjederforspændingen plus tætningsfriktion. Hvis forsyningstrykket falder til f.eks. 3 bar i et system, der er normeret til 6 bar, falder den effektive udgangskraft med ca. 50%. Men fjederkraften forbliver uændret - hvilket betyder, at den enkeltvirkende cylinders kraftreduktion er uforholdsmæssig sammenlignet med den dobbeltvirkende type ved det samme reducerede tryk.

Derudover kan enkeltvirkende cylindere have et minimumsdriftstryk specificeret af producenten, under hvilket cylinderen ikke vil strække sig helt ud mod fjederen. Denne tærskel er typisk angivet i produktdatabladet og skal sammenlignes med det garanterede minimumsforsyningstryk i dit system - ikke det nominelle forsyningstryk.

Dobbeltvirkende cylindre er mindre følsomme over for tryksvingninger i denne henseende, fordi ingen af ​​slagene har en fast mekanisk modstand til at overvinde ud over friktion. Ved lavere tryk falder kraftudgangen proportionalt på begge slag, og systemet fungerer stadig - bare med mindre kraft til rådighed.

Dobbeltvirkende cylindervarianter, der er værd at kende

Inden for den dobbeltvirkende kategori adresserer flere specialiserede designs specifikke applikationskrav:

• Dobbelt stang dobbeltvirkende cylinder: Stempelstangen strækker sig fra begge ender af cylinderen. Begge sider har samme boreareal, så forlængelses- og tilbagetrækningskræfterne er identiske. Anvendes, når symmetrisk kraftudgang er kritisk, eller når den gennemgående stang er nødvendig til mekanisk forbindelse eller målereference på begge sider.
• Tandem cylinder: To dobbeltvirkende cylindre monteret i serie på samme stempelstang. De to stempler virker samtidigt, hvilket groft fordobler den tilgængelige kraft fra en given boringsdiameter. Anvendes, når borepladsen er begrænset, men der er behov for høj kraft.

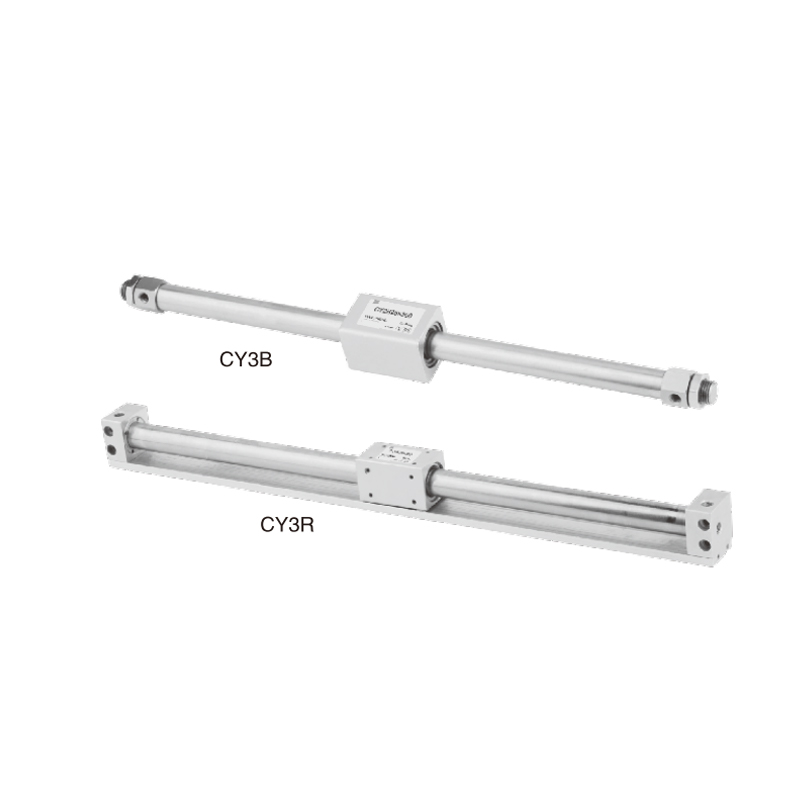

• Stangløs dobbeltvirkende cylinder: Lasten forbindes eksternt med stemplet via en slids eller magnetisk kobling i cylindervæggen. Muliggør meget lange slag i en kompakt pakke. Fås i slag til 6.000 mm eller mere.
• Styrt dobbeltvirkende cylinder: Integrerer lineære føringer direkte med cylinderkroppen for at eliminere rotationsmoment og sidebelastningskræfter på stangen. Kritisk til applikationer, hvor der kræves præcis lineær bevægelse og vinkelnøjagtighed uden eksterne guider.

Resumé: Vælg mellem enkeltskuespil og dobbeltskuespil

Beslutningen er ligetil, når du har kortlagt dine ansøgningskrav mod de vigtigste differentiatorer. Brug følgende rammer:

• Vælg enkeltskuespil når: applikationen skal have fejlsikker tilbagevenden til en udgangsposition; slaget er kort (under 150-200 mm); den nødvendige returkraft er minimal; luftforbruget skal minimeres; enklere ventilkredsløb foretrækkes; og omkostningsbesparelser på ventiler og VVS er meningsfulde i stor skala.
• Vælg dobbeltvirkende når: begge slag skal levere meningsfuld kraft; slaglængde overstiger 200 mm; uafhængig hastighedskontrol af begge slag er påkrævet; cyklushastigheden er høj, og returhastigheden skal indstilles; belastningen på returslaget er variabel eller signifikant; eller applikationen er en presse-, overførsels- eller pick-and-place-mekanisme.

I langt de fleste industrielle automationsapplikationer, den dobbeltvirkende luftcylinder er standard arbejdshest — fleksibel, kraftfuld og fuldt kontrollerbar. Den enkeltvirkende cylinder fortjener sin plads i enklere, sikkerhedskritiske eller omkostningsfølsomme designs, hvor dens iboende fjeder-retur-adfærd er en funktion snarere end en begrænsning. Ved at forstå begge typer på dette detaljeringsniveau kan du foretage dette valg bevidst baseret på tekniske krav snarere end konventioner.
