Hvad er en dobbeltvirkende cylinder, og hvorfor den dominerer industriel automation
En dobbeltvirkende cylinder - også kaldet en dobbeltvirkende luftcylinder — er en pneumatisk eller hydraulisk aktuator, der bruger trykvæske eller trykluft til at drive stemplet i både forlængelses- og tilbagetrækningsretningen. I modsætning til et enkeltvirkende design, der er afhængig af en fjeder eller tyngdekraft til at returnere stemplet, leverer en dobbeltvirkende cylinder drevet, kontrolleret kraft til begge slag. Dette gør den til det dominerende aktuatorvalg inden for fremstilling, pakning, robotteknologi og automatisering på verdensplan.
Kernedriftsprincippet er ligetil: to porte sidder i modsatte ender af cylinderens cylinder. Når trykluft kommer ind i port A, skubber den stemplet fremad (forlængelseslag), mens luften løber ud gennem port B. For at trække sig tilbage skifter lufttilførslen — trykluft kommer ind i port B, driver stemplet bagud, og luften udgår gennem port A. En retningsreguleringsventil, typisk en 5/2 eller 4/2 eller 4/2 magnetventil, kontakter disse magnetventiler. Resultatet er en jævn, gentagelig, tovejs lineær bevægelse, som en fjeder-retur-cylinder simpelthen ikke kan matche i hastighed, præcision eller konsistens.
Dobbeltvirkende luftcylindre tegner sig for størstedelen af pneumatiske aktuatorer installeret på moderne produktionslinjer , og når du først forstår mekanikken bag dem, bliver årsagen indlysende. Denne vejledning dækker alt, hvad ingeniører og vedligeholdelsesteam har brug for: arbejdsprincipper, komponentanatomi, kraftberegninger, nøglevarianter, sammenlignende data mod enkeltvirkende cylindre, udvælgelseskriterier og bedste vedligeholdelsespraksis.
Sådan fungerer en dobbeltvirkende luftcylinder: The Full Stroke Sequence
Det er vigtigt at forstå slagsekvensen for en dobbeltvirkende luftcylinder, før du specificerer en til enhver applikation. Driftscyklussen har fire genkendelige trin, der gentages for hver arbejdscyklus.
Fase 1 - Hvilestilling
I hvile sidder stemplet inde i cylinderløbet med stangen helt tilbagetrukket. Begge porte er lukket eller udluftet til atmosfæren afhængigt af ventilkonfigurationen. Intet lufttryk virker på begge sider af stemplet. Tætninger på stemplet og stangen forhindrer luftlækage, når systemet er under tryk i begge retninger.
Trin 2 — Forlængelseslag
Trykluft kommer ind gennem bagkammerporten (hætteenden / Port A). Lufttrykket virker på tværs af stemplets fulde boringsområde og genererer en udadgående trykkraft. Kammeret på stangsiden løber samtidigt ud gennem port B. Stemplet og stangen bevæger sig frem, indtil stangen når fuld slaglængde eller kommer i kontakt med et mekanisk stop. Dette er arbejdsslaget i de fleste applikationer - at skubbe, spænde, presse eller placere en last.
Trin 3 — Fuld forlængelse Hold
Ved fuld udstrækning opretholdes forsyningstrykket for at holde stemplet i position. Polstringsanordninger - luftpuder indbygget i endehætterne - udlufter resterende luft for at bremse stemplet, lige før det rammer endehætten, hvilket dramatisk reducerer stød og forlænger cylinderens levetid. Slut-på-slagssensorer eller nærhedsafbrydere (magnetiske stempeltyper) signalerer styresystemet, at cylinderen har nået position.
Trin 4 — Tilbagetrækningsslag
Retningsventilen skifter, forbinder trykluft til Port B (stangende) og udtømmer Port A. Fordi stangen optager en del af boringsarealet på stangsiden, er det effektive kraftareal mindre - hvilket betyder, at tilbagetrækningskraften er lidt mindre end forlængelseskraften ved det samme forsyningstryk. Imidlertid er tilbagetrækningshastigheden faktisk hurtigere end forlængelseshastigheden af samme grund: den samme volumetriske luftstrøm fylder et mindre kammer, så stemplet bevæger sig hurtigere. Efter tilbagetrækningsslaget vender cylinderen tilbage til trin 1, og cyklussen gentages.
Denne enkle fire-trins sekvens er det, der gør en dobbeltvirkende cylinder så kraftfuld i højcyklusapplikationer. Der er ingen afhængighed af en fjeder - hvis kraft forringes med træthed - og ingen afhængighed af tyngdekraften eller ekstern belastning for at returnere stemplet. Kontrolsystemet dikterer hver bevægelse med præcision.
Nøglekomponenter i en dobbeltvirkende cylinder
En dobbeltvirkende luftcylinder kan virke vildledende simpel udefra, men dens ydeevne afhænger af, at hver indre komponent fungerer korrekt. Her er en oversigt over de kritiske dele:
Cylindercylinder (rør)
Tønden er cylinderens hoveddel. Det er oftest lavet af aluminiumslegering (almindelig i pneumatiske cylindre for vægtbesparelser), rustfrit stål (til korrosive miljøer) eller kulstofstål (til hydrauliske cylindre under højt tryk). Den indvendige boringsflade er præcisionsslebet til en fin finish for at minimere friktion og sikre, at tætninger bevarer korrekt kontakt under hele slaget. Borediametre for standard pneumatiske cylindre varierer typisk fra 8 mm til 320 mm, med nogle specialdesigner, der overstiger dette område.
Stempel
Stemplet er det glidende element, der deler cylinderen i to trykkamre. Den er udstyret med stempeltætninger (oftest NBR eller polyurethan O-ringe og koptætninger), der opretholder trykforskellen mellem de to sider, samtidig med at friktionen minimeres. Mange moderne dobbeltvirkende cylinderstempler inkluderer en indbygget magnetring, der gør det muligt for eksterne magnetiske nærhedskontakter at registrere stemplets position uden at trænge ind i cylindervæggen - en nøglefunktion for automatiseringsfeedbacksystemer.
Stempel Rod
Stempelstangen overfører den lineære kraft genereret af stemplet til den eksterne belastning. Hårdforkromning er standardoverfladebehandlingen til pneumatiske stænger - det giver korrosionsbestandighed og en lavfriktionsoverflade, som stangtætningen kan løbe imod. Stangdiametre vælges ud fra den tryk- og trækbelastning, de skal klare uden at bukke. For cylindre med lang slaglængde er stangens diameter ofte overdimensioneret i forhold til stempelboringen for at forhindre buk under sidebelastninger.
Endehætter (hoved- og hættedæksler)
To endestykker forsegler cylinderen i hver ende. Stangsidedækslet (hoveddækslet) indeholder stangtætningen og viskerforseglingen, der forhindrer luftlækage langs stangen og holder eksterne forurenende stoffer ude af cylinderen. Låget på hætten (blind ende) forsegler den modsatte ende. Begge endehætter indeholder indløbs-/udløbsportene. Aluminium trykstøbte endedæksler kan reducere den samlede vægt af en dobbeltvirkende cylinder med cirka 50 % sammenlignet med traditionelle bearbejdede stålversioner, i henhold til specifikationer fra store ISO cylinderproducenter.
Sæler
Tætninger er de mest vedligeholdelsesfølsomme komponenter i enhver luftcylinder. En typisk dobbeltvirkende luftcylinder bruger: stempeltætninger (til at indeholde luft mellem kamrene), stangtætninger (for at forhindre luft i at slippe ud langs stangen), viskerforseglinger (for at skrabe forurenende stoffer af stangoverfladen, når den trækkes tilbage) og statiske O-ringstætninger ved porte og endedækslers modflader. Materialevalg — NBR til generel brug, FKM (Viton) til høj temperatur eller kemisk eksponering, PTFE til lav friktion — påvirker både ydeevne og levetid markant.
Luftpude enheder
Ved slutningen af hvert slag kommer et pudespyd eller en muffe på stempelstangen ind i en pudelomme i endehætten og fanger en lille mængde luft. Den indespærrede luft komprimerer og decelererer stemplet, før det kommer i kontakt med endedækslet. Justerbare nåleventiler på endehætten gør det muligt at justere pudens udluftningshastighed til forskellige belastninger og hastigheder. Veljusteret støddæmpning kan forlænge cylinderens levetid med en størrelsesorden ved højhastigheds- og tunge belastninger.
Porte og beslag
Standard pneumatiske cylindre følger ISO 15552 eller ISO 6432 (UNITOP/compact series) gevindspecifikationer for porte - almindeligvis M5, G 1/8, G 1/4, G 3/8 eller G 1/2 afhængigt af boringsstørrelse og flowkrav. Underdimensionerede porte i forhold til borestørrelse er en af de mest almindelige årsager til træg dobbeltvirkende cylinderydeevne i marken, da de begrænser strømmen af komprimeret luft ind og ud af kamrene.
Kraft- og hastighedsberegninger for dobbeltvirkende luftcylindre
Korrekt dimensionering af en dobbeltvirkende cylinder kræver beregning af både trykkraft og cylinderhastighed. At få disse tal rigtigt på designstadiet forhindrer overdimensionering (spild af luft og penge) og underdimensionering (cylinder går i stå under belastning eller cykler for langsomt).
Udvidelseskraft
Den teoretiske forlængelsestrykkraft af en dobbeltvirkende luftcylinder beregnes som:
F_extend = P × A_boring = P × (π/4) × D²
Hvor P er forsyningstrykket (i Pa eller bar), er D borediameteren (i meter eller mm). For en cylinder med 63 mm boring, der arbejder ved 6 bar (0,6 MPa), er den teoretiske forlængelseskraft ca. 1.870 N (ca. 190 kgf). I praksis anvendes en friktionsdeduktionsfaktor på 5-10 % for at nå frem til den anvendelige trykkraft. Tilføj altid en sikkerhedsmargin på mindst 25–30 % ud over den nødvendige belastningskraft, når du vælger borestørrelse.
Tilbagetrækningskraft
Tilbagetrækningskraften er altid mindre end forlængelseskraften, fordi stempelstangen optager en del af boringsområdet på stangsiden:
F_retract = P × (A_boring − A_rod) = P × (π/4) × (D² − d²)
Hvor d er stangens diameter. For den samme 63 mm borecylinder med en 20 mm stang falder tilbagetrækningskraften til ca. 1.682 N ved 6 bar - omkring 10 % mindre end forlængelseskraften. Denne asymmetri skal tages i betragtning, når tilbagetrækningsslaget skal løftes eller arbejde mod en belastning i stedet for blot at returnere frit.
Stempel Speed
Cylinderhastigheden styres af den volumetriske luftstrøm ind i det aktive kammer. Standard pneumatiske dobbeltvirkende cylinderdriftshastigheder spænder fra 50 mm/s til 1.000 mm/s, med kontrollerede hastigheder ved hjælp af flowreguleringsventiler, der typisk er indstillet mellem 100-500 mm/s til de fleste industrielle monterings- og fastspændingsapplikationer. Anvendelser med meget høj hastighed - såsom pneumatiske presser i pakkelinjer - kan nå 1,5-2 m/s, hvorfor korrekt endedæmpning er kritisk ved disse hastigheder.
| Boringsdiameter (mm) | Teoretisk forlængelseskraft (N) | Brugbar kraft ved 90 % effektivitet (N) | Typisk stangdiameter (mm) |
|---|---|---|---|
| 25 | 295 | 265 | 10 |
| 40 | 754 | 679 | 16 |
| 63 | 1.870 | 1.683 | 20 |
| 100 | 4.712 | 4.241 | 32 |
| 160 | 12.064 | 10.858 | 50 |
Typer af dobbeltvirkende cylindre: Valg af den rigtige variant
Ikke alle dobbeltvirkende cylindre er ens. Der findes flere designvarianter for at imødekomme forskellige krav til bevægelseskontrol, pladsbegrænsninger og belastningsforhold.
Standard enkelt-stang dobbeltvirkende luftcylinder
Dette er den mest udbredte type - en enkelt stempelstang, der strækker sig fra den ene ende af cylinderen. Den er i overensstemmelse med ISO 15552 (tidligere ISO 6431)-standarder for mellemkrævende applikationer, med borestørrelser fra 32 mm til 320 mm og slaglængder typisk op til 2.000 mm. Den asymmetriske kraftkarakteristik (højere forlængelseskraft end tilbagetrækningskraft) passer til de fleste push-and-retur-applikationer i samlebånd, spændebeslag og transportørsystemer.
Dobbelt-stang dobbeltvirkende cylinder
En dobbelt-stang dobbeltvirkende cylinder har stempelstænger, der strækker sig fra begge ender af cylinderen. Fordi stangens tværsnitsareal er ens på begge sider af stemplet, er forlængelses- og tilbagetrækningskræfterne identiske. Dette er vigtigt i applikationer, hvor synkroniseret tryk og træk med lige kraft er påkrævet. Dobbeltstangsvarianter bruges også, når der skal arbejdes samtidigt i begge ender af slaget - for eksempel ved at drive to parallelle værktøjsarmaturer fra en enkelt aktuator. Trykstøbte endedæksler af aluminium på dobbeltstangsdesign kan reducere den samlede vægt med ca. 50 % sammenlignet med støbejernsækvivalenter ved samme borestørrelse.
Kompakt/korttakt dobbeltvirkende cylinder (ISO 21287)
Kompakte cylindre følger ISO 21287 standarder. De er designet til tætte installationskonvolutter, hvor en fuldlængde ISO 15552 cylinder ikke ville passe. Borestørrelser varierer fra 20 mm til 100 mm med slaglængder typisk fra 10 mm til 80 mm. På trods af deres lille fodaftryk, leverer de fuld dobbeltvirkende tovejskontrol, hvilket gør dem populære i PCB-håndteringsudstyr, små samlejigs og automatisering af elektronikfremstilling.

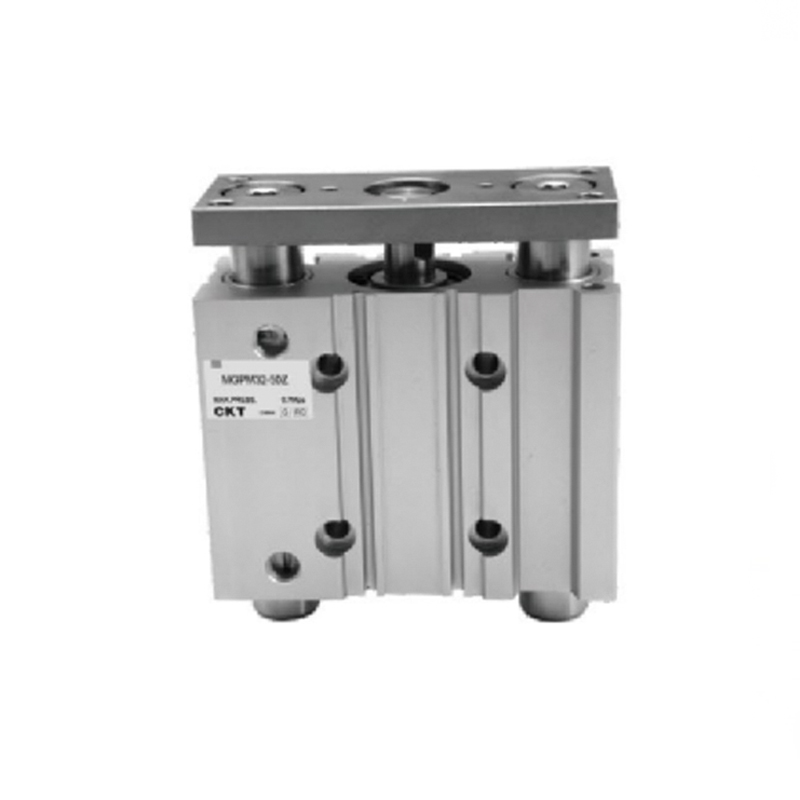

Styret (Dobbeltstang) Dobbeltvirkende Cylinder
En styret dobbeltvirkende luftcylinder bruger to parallelle styrestænger forbundet med en ågplade ved stangenden. Dette eliminerer stangrotation og reducerer dramatisk sidebelastningsafbøjning sammenlignet med en standard enkeltstangscylinder. Når en applikation involverer laterale kræfter eller momentbelastninger - såsom en robotgribearm, en lodret løftearmatur eller en værktøjsplade, der skal forblive præcis parallel - forhindrer en styret cylinder stemplet i at glide af aksen. Bronzebøsninger eller lineære kuglelejer i styrestangshusene bestemmer belastningskapacitet og levetid; design af bronzebøsninger håndterer tungere sidebelastninger, mens kuglelejetyper giver lavere friktion ved høje cyklushastigheder.
Stangløs dobbeltvirkende cylinder
I en stangløs dobbeltvirkende cylinder driver stemplet en ekstern vogn langs cylinderkroppen i stedet for at skubbe en stang ud fra den ene ende. Fraværet af en udragende stang betyder, at den samlede installationslængde svarer til slaglængden i stedet for dobbelt slaglængde som med en konventionel stangcylinder. Magnetisk koblede eller mekanisk koblede stangløse cylindre er tilgængelige, hvor den koblede type håndterer væsentligt højere sidebelastninger. Slaglængder på op til 5.000 mm eller mere er opnåelige, hvilket gør stangløse dobbeltvirkende cylindre til standardvalget til materialehåndtering med lang vandring, portalskydere og lineære overførselssystemer.
Roterende dobbeltvirkende cylinder
Roterende aktuatorer bruger det dobbeltvirkende princip til at producere vinkel (rotations) output bevægelse snarere end lineær bevægelse. Roterende dobbeltvirkende luftcylindre af vingetype og tandstangstype kan producere 90°, 180° eller 270° rotation i begge retninger, med drejningsmoment styret af lufttryk og vinge/stempelområde. Disse er meget udbredt i ventilaktivering, roterende indekseringsborde og robothåndledsled.
Dobbeltvirkende cylinder vs enkeltvirkende cylinder: En praktisk sammenligning
Valget mellem en dobbeltvirkende cylinder og en enkeltvirkende cylinder er en af de mest almindelige beslutninger inden for pneumatisk systemdesign. Begge bruger trykluft som energikilde, men deres ydelsesegenskaber varierer betydeligt på tværs af flere dimensioner.
| Parameter | Dobbeltvirkende cylinder | Enkeltvirkende cylinder |
|---|---|---|
| Returmekanisme | Trykluft | Fjeder, tyngdekraft eller belastning |
| Antal porte | 2 | 1 |
| Kraft i begge retninger | Ja (fuldt lufttryk begge veje) | Nej (returkraften er fjederbegrænset) |
| Cyklushastighed | Hurtigere (luft driver begge slag) | Langsommere returslag |
| Fleksibilitet i slaglængde | Høj (lange slag mulige) | Begrænset (fjederplads reducerer brugbart slag) |
| Tving konsekvens over livet | Konsistent (lufttrykstyret) | Nedbrydes (forårstræthed over tid) |
| Ventil kompleksitet | 4/2 eller 5/2 retningsventil påkrævet | Enklere 3/2 ventil tilstrækkelig |
| Startomkostninger | Højere (cylinder mere kompleks ventil) | Lavere |
| Langsigtede vedligeholdelsesomkostninger | Lavere (no spring to replace) | Højere (fjedre kræver periodisk udskiftning) |
| Bedste applikationspasning | Højcyklus, tovejs, præcisionsautomatisering | Enkel opgaver med lav cyklus i én retning |
Et ofte overset punkt: Enkeltvirkende cylindre bruger mindre trykluft pr. cyklus, fordi returslaget bruger lagret fjederenergi frem for trykluft. Men fjederens modsatrettede kraft under forlængelse reducerer brugbar trykkraft , og efterhånden som fjederen bliver træt gennem titusindvis af cyklusser, forringes både returkraft og præcision. En dobbeltvirkende cylinder opretholder ensartet ydeevne uanset cyklusantal - hvilket gør den til den mere omkostningseffektive løsning over en flerårig driftshorisont for enhver applikation, der kører mere end ét skift om dagen.
Industrielle anvendelser af dobbeltvirkende luftcylindre
Dobbeltvirkende cylindre optræder på tværs af stort set alle sektorer af moderne fremstilling og forarbejdning. Følgende er de største applikationsområder sammen med specifikke anvendelsessager, der illustrerer, hvorfor tovejs luftdrevet aktivering er den foretrukne løsning.
Automatiserede montage- og produktionslinjer
På højhastigheds-samlebånd driver dobbeltvirkende luftcylindre skub-og-træk-bevægelsen af pick-and-place-enheder, delefødere, escapements og overførselsslæder. Cyklushastigheder på 60 til 120 slag i minuttet er almindelige, og den præcise, gentagelige bevægelse af en dobbeltvirkende luftcylinder sikrer ensartet positionering af delene ved hver cyklus. En enkelt forskydning forårsaget af en inkonsekvent fjederretur - som det sker med slidte enkeltvirkende cylindre - kan resultere i afviste samlinger og kostbar nedetid.
Emballerings- og trykkemaskiner
Kasserejsning, klapfoldning, forsegling og rullejustering i pakkelinjer er alle afhængige af dobbeltvirkende cylindre. Den tovejsstyring gør det muligt for en enkelt cylinder både at åbne og lukke en klap, i stedet for at kræve to separate aktuatorer. I trykkemaskiner skal rullegabjusteringscylindre levere lige stor kraft i både presse- og frigivelsesretningen - et krav, som kun et dobbeltvirkende design konsekvent kan opfylde.
Fastspænding, presning og fastholdelse
Værktøjsmaskiner, svejsestik og prespasningsstationer bruger dobbeltvirkende luftcylindre til at påføre en ensartet spændekraft og derefter frigøre emnet under positiv pneumatisk kontrol. En fjeder-retur-klemme kan ikke udløses, hvis fjederen er svækket, eller hvis modtryk på stangsiden forhindrer fjederen i at overvinde belastningen. En dobbeltvirkende cylinder påfører positiv udløsningskraft fra lufttilførslen, hvilket helt eliminerer denne fejltilstand.
Transportøraflednings- og sorteringssystemer
Omlederporte, skubbearme og stop/go-escapes på transportbånd skal cykle hurtigt og forudsigeligt i begge retninger. Dobbeltvirkende luftcylindre håndterer disse applikationer med hastigheder, som fjeder-retur-cylindre ikke kan opretholde pålideligt. I et sorteringssystem, der for eksempel håndterer 200 pakker i timen, kan hver omledercylinder køre 3-4 gange i minuttet - over 6.000 cyklusser pr. dag. Konsekvent ydeevne ved disse cyklustællinger kræver den holdbare, ikke-nedbrydende bevægelse af et dobbeltvirkende design.
Robotik og ende-på-arm-værktøj
Samarbejdsrobotter og industrielle robotarme bruger ofte kompakte dobbeltvirkende cylindre i deres ende-på-arm-værktøj til griberens åbne/lukke-funktioner, værktøjsskiftemekanismer og håndledsled. Det lette aluminiumshus på ISO 21287 kompakte cylindre er afgørende i robotteknologi, hvor hvert gram ende-på-arm-masse reducerer nyttelastkapaciteten. En kompakt dobbeltvirkende luftcylinder med 25 mm boring kan veje under 100 g, mens den stadig leverer over 265 N tryk ved 6 bar - et fremragende kraft-til-vægt-forhold til robotapplikationer.
Tung industri: Jordflytning og anlægsudstyr
Mens pneumatiske dobbeltvirkende cylindre dominerer inden for let til medium industriel automatisering, er hydrauliske dobbeltvirkende cylindre rygraden i tungt maskineri. Gravemaskinebom og skovlarme, bulldozerblade, kranstøtteben og styresystemer er alle afhængige af hydrauliske dobbeltvirkende cylindre for at levere de massive tovejskræfter, der kræves. En hydraulisk dobbeltvirkende cylinder med en 160 mm boring, der arbejder ved 250 bar, kan generere over 500 kN forlængelseskraft - langt ud over enhver pneumatisk cylinders evne ved typiske industrielle lufttryk.
Sådan vælger du den rigtige dobbeltvirkende cylinder til din applikation
Valg af en dobbeltvirkende luftcylinder kræver, at man arbejder gennem flere parametre systematisk. At springe over et af disse trin fører til enten en underdimensioneret cylinder, der går i stå under belastning, eller en overdimensioneret, der spilder trykluft og øger omkostningerne.
- Definer nødvendig kraft: Beregn den last, der skal flyttes, inklusive dens vægt, eventuelle friktionskræfter og eventuelle modsatrettede kræfter såsom fjedre eller værktøjsmodstand. Tilføj en sikkerhedsmargin på 25–30 % for at nå frem til den mindst nødvendige trykkraft. Brug denne værdi til at tilbageberegne minimumsboringsstørrelsen ved dit tilgængelige forsyningstryk.
- Bestem slaglængde: Mål den afstand, lasten skal tilbagelægge. Tilføj spillerum til eventuelle monteringsbeslag eller stangkoblinger. For slag, der er længere end ca. 10× borediameteren, skal du kontrollere, at stangen ikke vil bøje under trykbelastningen ved hjælp af Eulers søjleudspændingsformel eller producentens slagdiagram.
- Indstil driftshastighed: Definer den nødvendige cyklustid. Beregn den mindste luftstrømshastighed, der er nødvendig for at fylde det større (hætte-ende) kammer inden for den tilgængelige forlængelsestid. Dimensionér forsyningsrør, fittings og flowreguleringsventiler for at levere denne flowhastighed uden at skabe for stort trykfald.
- Vælg monteringsmåde: ISO standard monteringsstile inkluderer fod (FA), flange (FB/FF), tap (TC/TB) og gaffel (CA/CB). Beslaget skal understøtte cylinderens vægt og reaktionskræfter uden at fremkalde bøjningsmomenter på stangen. Gaffel- og tapbeslag tillader cylinderen at dreje og foretrækkes, når belastningsvejen har vinkelvariation.
- Vurder miljøforhold: Standardcylindre med NBR-tætninger fungerer fra -10°C til 80°C. Rustfri ståltønde og FKM-tætningsvarianter dækker -20°C til 150°C og modstår mange kemikalier. Nedvaskede miljøer kræver rustfri konstruktion og forseglede stangendedesign for at forhindre vandindtrængning.
- Bekræft ISO-overholdelse: For industrielle miljøer, hvor udskiftelighed og sikkerhedsstandarder betyder noget, skal du bekræfte, at den dobbeltvirkende cylinder opfylder ISO 15552 (standard), ISO 21287 (kompakt) eller ISO 6432 (miniature) som relevant. ISO-kompatible cylindre fra forskellige producenter kan udskiftes uden at ændre beslag, rør eller kontrolventiler.
- Vælg positionsregistreringsmetode: Magnetiske stempelcylindre gør det muligt for eksternt monterede reed-, Hall-effekt- eller solid-state nærhedskontakter at detektere end-of-taktpositioner uden at trænge ind i cylindervæggen. Dette er standardløsningen til integration med PLC'er og automationscontrollere. Bekræft, at kontaktens monteringsslottype (T-slot, C-slot eller bånd) matcher din foretrukne sensor.
Vedligeholdelse bedste praksis for dobbeltvirkende luftcylindre
En velholdt dobbeltvirkende cylinder kan levere titusinder af cyklusser, før den kræver udskiftning af tætningen. Følgende vedligeholdelsespraksis sørger for, at cylinderne fungerer pålideligt mellem planlagte serviceintervaller.
Luftkvalitet: Den vigtigste faktor
Forurenet trykluft er den primære årsag til for tidligt tætningsslid og cylinderfejl. Lufttilførslen til enhver dobbeltvirkende luftcylinder skal filtreres, tørres og i nogle tilfælde smøres. En standard FRL-enhed (Filter-Regulator-Lubricator) installeret opstrøms for hver ventilø eller cylinderbank filtrerer partikler til 5-25 mikron, reducerer fugt, regulerer forsyningstrykket til den korrekte arbejdsværdi (typisk 4-8 bar), og tilføjer olietågesmøring til cylindre, der ikke er specificeret som ikke-smurte. Mange moderne dobbeltvirkende luftcylindre bruger forsmurte tætninger og kræver ikke olietåge - tjek producentens specifikationer, før du tilføjer smøring til en ikke-smørecylinder, da det kan forårsage hævelse af tætningen.
Visuelle inspektionsintervaller
Efterse hver dobbeltvirkende cylinder hver 500.000 cyklusser eller hver tredje måned (alt efter hvad der kommer først) for følgende tegn på slid:
- Luftlækage langs stempelstangen (indikerer slidt stangtætning eller beskadiget viskerforsegling)
- Luftlækage ved portfittings (indikerer løse fittings eller beskadigede port O-ringe)
- Synlige ridser eller huller på den udsatte stangoverflade (slibende forurening i lufttilførslen eller beskadiget visker)
- Træg drift eller reduceret hastighed (begrænset strømningsvej, for stort modtryk eller tætningsfriktion fra opsvulmede tætninger)
- Overdreven stødstøj ved slutningen af slaget (pude-nåleventiler skal justeres igen)
Udskiftning af tætning
De fleste større producenter leverer cylindertætningssæt, der indeholder alle tætninger, der er nødvendige for et komplet eftersyn - stempeltætninger, stangtætninger, viskertætninger og port O-ringe. Når du udskifter tætninger i en dobbeltvirkende cylinder, skal du altid udskifte det komplette sæt i stedet for individuelle tætninger, da ujævnt tætningsslid forårsager differentiel friktion, der bidrager til problemer med justering. Smør nye tætninger let med rent fedt, der er kompatibelt med tætningsmaterialet før installation. Saml endestykkerne igen efter producentens drejningsmomentspecifikation for at undgå overkomprimering af statiske O-ringe, som kan få tætninger til at ekstrudere under tryk.
Stang og tønde inspektion
Når cylinderen er adskilt til udskiftning af tætning, inspiceres stangen for overfladeskader. Mindre korrosionshuller eller ridser, der er dybere end 0,1 mm, er tilstrækkelige til at ødelægge en ny stangtætning inden for en kort serviceperiode. En stang med overfladebeskadigelse bør genbelægges med hård krom eller udskiftes i stedet for at samles med nye tætninger. På samme måde bør cylinderens hulning inspiceres for ridser; en boremålermåling kan kvantificere slid og afgøre, om løbet er inden for producentens servicegrænse.
Pudejustering efter service
Efter enhver udskiftning af tætning eller geninstallation af en dobbeltvirkende luftcylinder, skal du genjustere endepudens nåleventiler med cylinderen kørende ved fuldt driftstryk. Start med nåleventilen helt åben (minimum dæmpning) og luk den gradvist, mens du observerer slutningen af slagets adfærd. Den korrekte indstilling giver en jævn deceleration uden hørbare stød i begge ender af slaget. Overstrammede pudeventiler forsinker cyklustiden unødigt; understrammede ventiler tillader stempelstød, der fremskynder endehætte og tætningsslid.
Almindelige problemer med dobbeltvirkende cylindre og hvordan man løser dem
Selv velholdte dobbeltvirkende luftcylindre støder på problemer over tid. Genkendelse af disse problemer tidligt forhindrer fejl i at falde over i bredere systemproblemer.
Cylinderen kan ikke forlænges eller trækkes tilbage
Kontroller først retningsreguleringsventilen. Bekræft, at ventilen modtager sit aktiveringssignal (elektrisk signal til magnetventiler, pilotluft til pneumatiske pilotventiler). Bekræft, at ventilen skifter ved at lytte efter et hørbart klik eller kontrollere flowet ved udstødningsporten. Hvis ventilen fungerer, men cylinderen ikke bevæger sig, skal du kontrollere forsyningstrykket ved cylinderporten - en trykmåler installeret ved porten identificerer hurtigt, om problemet er opstrøms (forsyningstab) eller internt i cylinderen (fast stempel, beskadiget tætning, der får begge kamre til at udligne trykket).
Cylinder bevæger sig langsomt eller mister hastighed midt i slag
Langsom drift skyldes oftest underdimensionerede rørledninger eller fittings, en delvist lukket flowreguleringsventil eller forurenet luft, der forårsager forseglingshævelse og øget friktion. Kontroller hver potentiel begrænsning i rækkefølge fra kompressoren og udad. En trykmålersammenligning — forsyningstryk opstrøms vs. dynamisk tryk ved porten under bevægelse — afslører, om der forekommer trykfald i forsyningskredsløbet. Intern tætningsfriktion kan bekræftes ved at adskille og manuelt stryge stemplet; den skal bevæge sig frit gennem hele slaget med håndtryk alene i en korrekt fungerende cylinder.
Ekstern luftlækage ved stangen
Lækage forbi stangtætningen er det mest almindelige vedligeholdelsesproblem med dobbeltvirkende cylindre. De primære årsager er beskadigelse af stangoverfladen (skaber en lækagebane, som tætningen ikke kan bygge bro over), tætningshærdning fra varme eller inkompatible olier og tætningsekstrudering fra for stort forsyningstryk. Bekræft, at forsyningstrykket er inden for cylinderens nominelle område, inspicér stangoverfladen for beskadigelse, og udskift stangtætningen og viskerpakningen som et sæt.
Intern lækage (cylinder driver under belastning)
Hvis en dobbeltvirkende cylinder driver - det vil sige, at stemplet bevæger sig langsomt, når ventilen er i holdposition - tillader intern lækage på tværs af stempeltætningen højtryksluft at passere fra højtrykskammeret til lavtrykskammeret. Dette identificeres ved at afbryde udstødningssiden af ventilen fra cylinderporten og mærke efter luftstrøm - lækkende luft vil udluftes fra lavtrykskammerets udstødningsbane. Udskift stempeltætningssættet for at rette op på denne tilstand.
Dobbeltvirkende cylinderstandarder og specifikationer at kende
Angivelse af en dobbeltvirkende luftcylinder til den korrekte standard sikrer kompatibilitet med eksisterende systemkomponenter, forenkler udskiftning af indkøb og bekræfter minimumssikkerheds- og ydeevnetærskler.
- ISO 15552 — Den primære standard for mellemstærke dobbeltvirkende pneumatiske cylindre. Specificerer borestørrelser (32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320 mm), monteringsdimensioner, portgevindstørrelser og stangendegevind. Cylindre fra enhver ISO 15552-kompatibel fabrikant kan installeres i flæng.
- ISO 21287 — Kompakt cylinder standard. Dækker borestørrelser 20–100 mm med kortslagte, pladsbesparende profiler til tætte installationskonvolutter.
- ISO 6432 — Miniature-cylinder med rund krop standard til borestørrelser 8–25 mm. Almindelig inden for elektronikmontage og automatisering i lille målestok.
- ISO 15552 / CNOMO — Mange europæiske bilfabrikker specificerer CNOMO-cylindre (den franske standard for bilproducenter), der er dimensionsmæssigt identiske med ISO 15552, men med yderligere kvalitets- og sporbarhedskrav.
- NFPA T3.6.7 — Den amerikanske ækvivalente standard for middel-duty pneumatiske cylindre, der anvendes i vid udstrækning i nordamerikanske industrielle applikationer. Dimensionelle ligheder med ISO 15552, men med nogle forskelle i portgevindstandarder (NPT vs. metrisk).
- Driftstrykområde — Standard pneumatiske dobbeltvirkende cylindre er normeret til 1–10 bar (0,1–1,0 MPa). Det mest almindelige driftsområde i industrielle omgivelser er 4–8 bar. Overskridelse af det nominelle tryk fremskynder slid på tætninger og risikerer at endehætten svigter.
- Temperaturområde — Standard NBR-tætninger fungerer fra -10°C til 80°C. Højtemperatur FKM-tætningsvarianter forlænger den øvre grænse til 150°C. Lavtemperaturapplikationer, der kræver pålidelig ydeevne under -10°C, bør specificere EPDM- eller silikoneforseglinger.
