SDA serie tynd cylinder Leverandører

Hjem / Produkter / Luftcylinder / Tynd cylinder / SDA serie tynd cylinder

SDA serie tynd cylinder SDA serie tynd cylinder SDA serie tynd cylinder SDA serie tynd cylinder SDA serie tynd cylinder
  • SDA serie tynd cylinder
  • SDA serie tynd cylinder
  • SDA serie tynd cylinder
  • SDA serie tynd cylinder
  • SDA serie tynd cylinder
Tynd cylinder

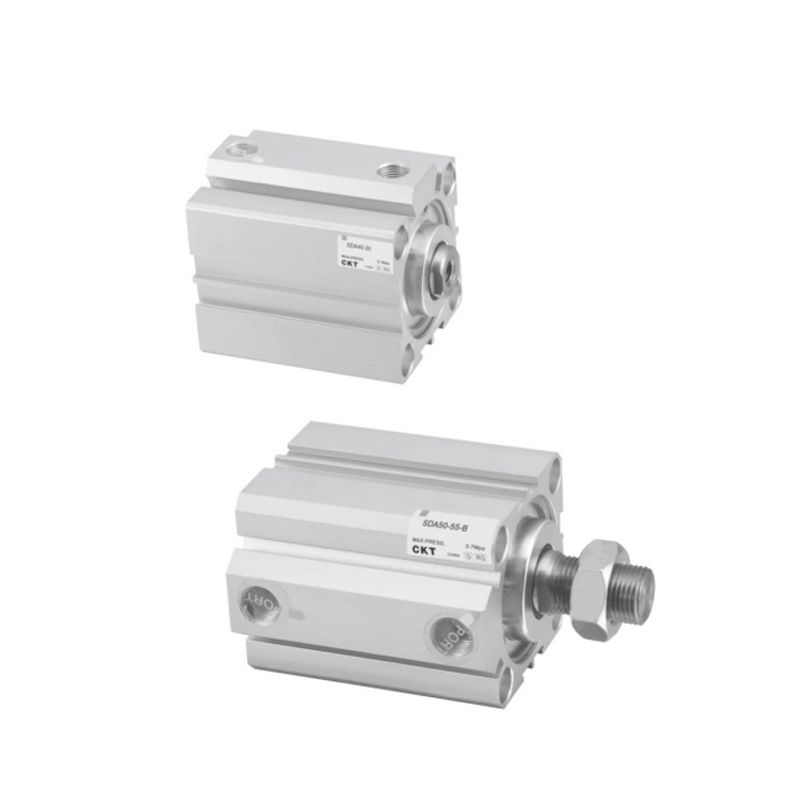

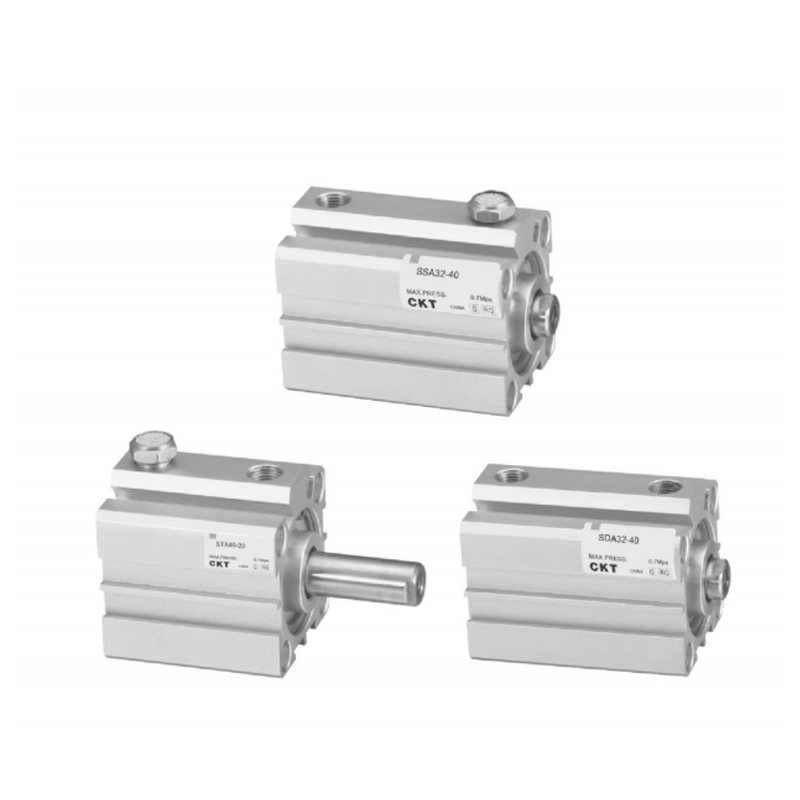

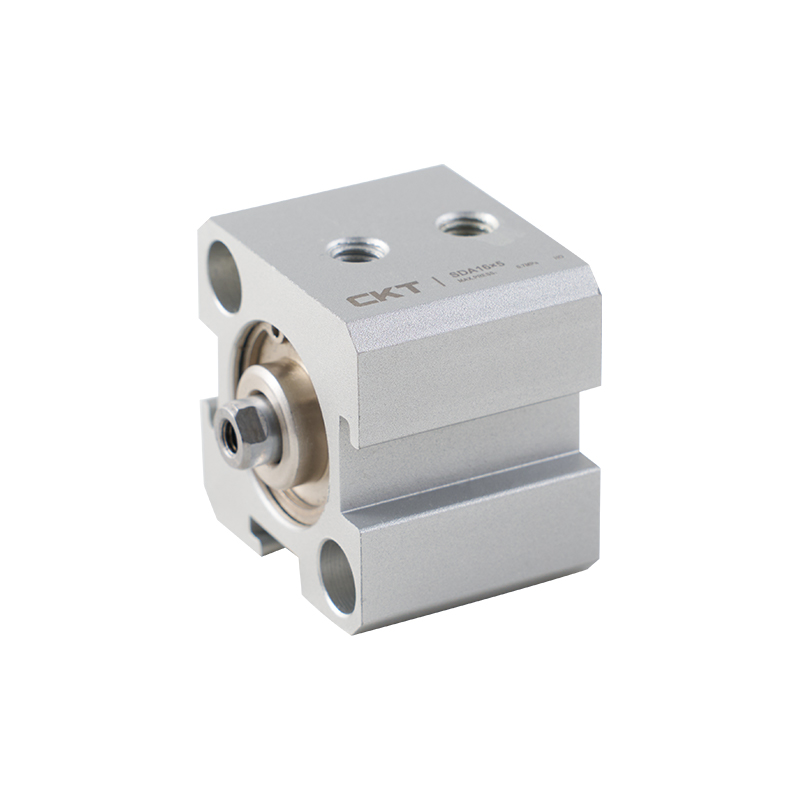

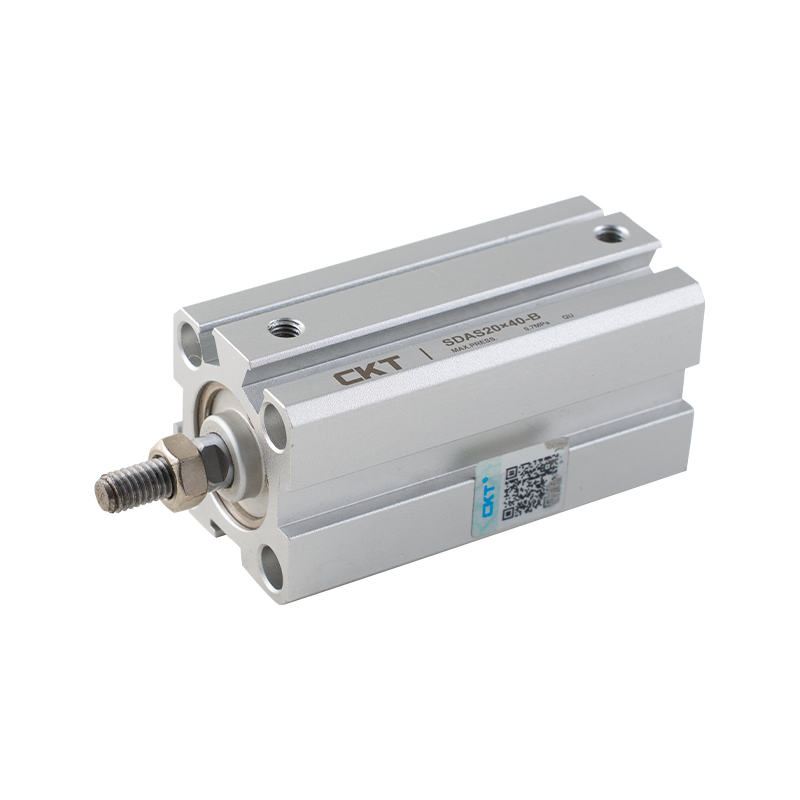

SDA serie tynd cylinder

Tynd og let
Mens den eksisterende bevægelsesnøjagtighed og produktlevetid bevares, er dens samlede længde kun 1/2-1/3 af en almindelig cylinders længde. Den udnytter sine tynde og lette egenskaber.


Nem at installere
Den indlejrede installationsmetode kræver ikke noget tilbehør for at opnå de pladsbesparende krav.


Nem at vedligeholde
Designet vedtager en enkel monteringsmetode, som er praktisk til installation, demontering og vedligeholdelse.


Magnetisk kontakt
Monteringsrillen er reserveret i periferien af kroppen, hvilket gør det ekstremt nemt at installere og fastgøre magnetkontakten og justere dens position.

E-mail: manager@cktworld.com
Download
FORRIGE：SDAD-serien tynd dobbeltakset dobbeltvirkende cylinder
NÆSTE：CQS Series Ny Tynd Cylinder

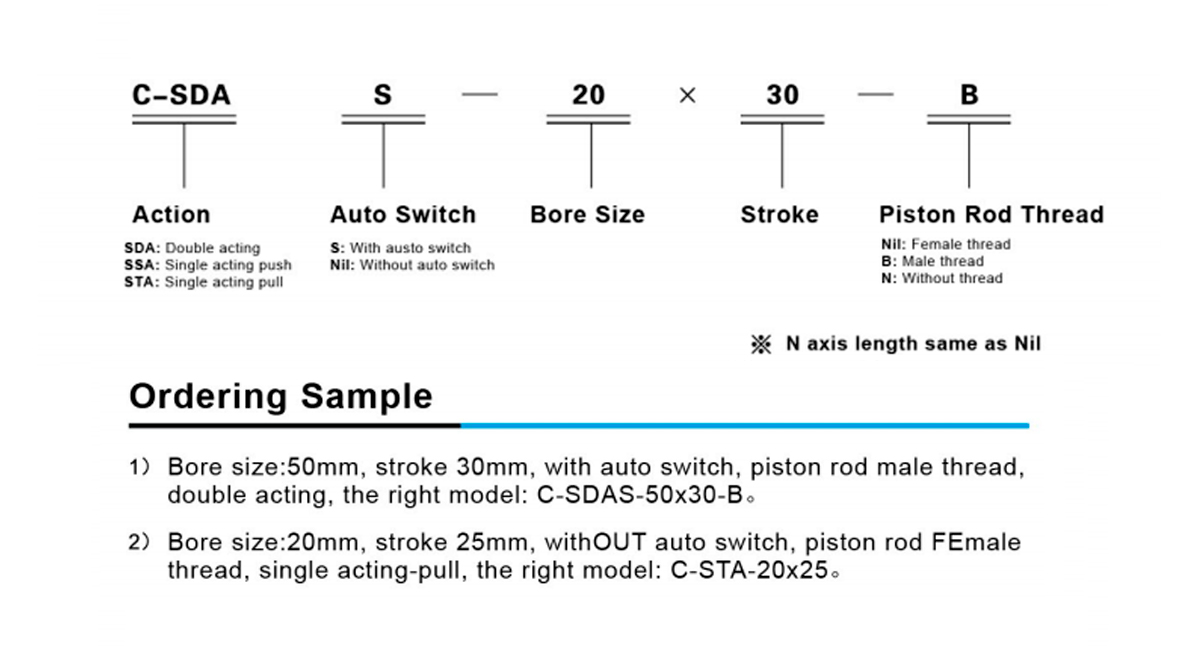

  • Borestørrelse (mm) 12 16 20 25 32 40 50 63 80 100
    Handling Dobbeltvirkende
    Enkeltvirkende skub               Enkeltvirkende træk -
    Væske Luft
    Drift
    Trykområde
    kgf/cm²     		Dobbeltskuespil 1~9
    Enkeltskuespil 2~9 -
    Bevis tryk  kgf/cm² 13.5
    Drift Temperature Range℃ -5~70
    Drift Speed
    Rækkevidde    mm/s     		Dobbeltskuespil 30~500
    Enkeltskuespil 50~500
    Pude Bumper pude
    Portstørrelse M5×0,8 PT1/8 PT1/4 PT3/8

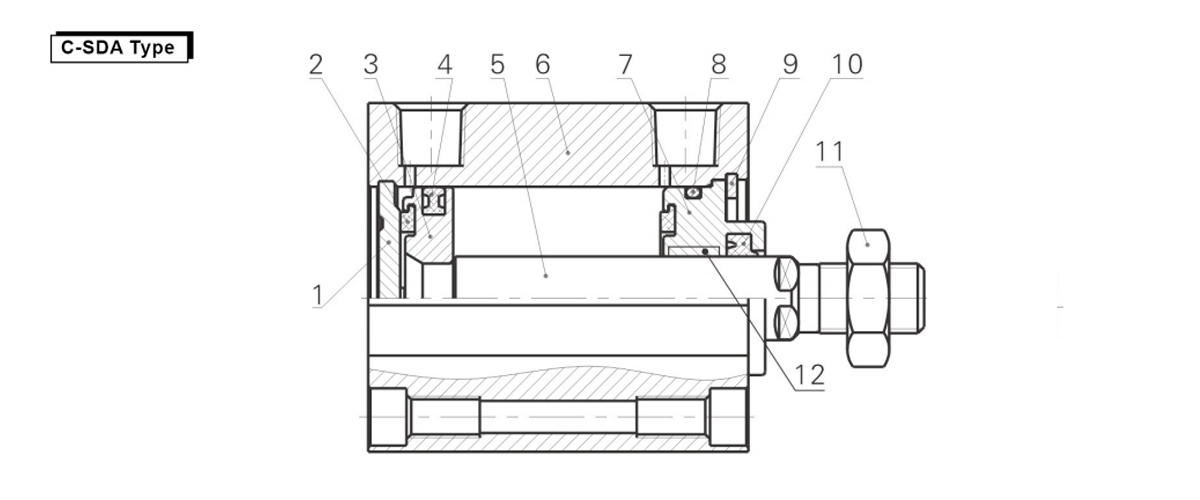

  • Vare Navn Materialeee Vare Navn Materialeee
    1 Bagside 6060-T5 2 Stempel kofangerpude PU
    3 Stempel 6061-T6 4 Dobbelt O-type stempel NBR
    5 Stempel rod Mellem kulstofstål (hårdforkromning) 6 Hovedtekst 6063-T5
    7 Forside 60611-T6 8 Forside O ring NBR
    9 C-type hoppering Fjederstål 10 Forside seal ring NBR
    11 Nødder Kulstofstål 12 Bøsninger Slidbestandige materialer

    Udskiftningsdel/tætningsring
    Vare Navn Materialeee Komponenter
    Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100
    9 Stangtætningsring NBR PDB-6 PDB-6 PDB-8 PDB-10 PDB-12 FDB-16 PDB-20 PDB-20 PDU-25 PDU-32
    10 Stempel seal ring APA-012 APA-016 APA-O20 APA-Q25 APA-O32 APA-O40 APA-050 APA-Q63 APA-O80 APA-100
    11 O-ring foran Ø12×1,5 Ø16×1,5 Ø17×1,8 Ø22×1,8 Ø27×1,8 Ø36×1,8 Ø47×1,8 Ø59×1,8 Ø75×1,8 Ø95×1,8
    Tætningsring Model C-SDA12-PS C-SDA16-PS C-SDA20-PS C-SDA25-PS C-SDA32-PS C-SDA40-PS C-SDA50-PS C-SDA63-PS C-SDA80-PS C-SDA100-PS

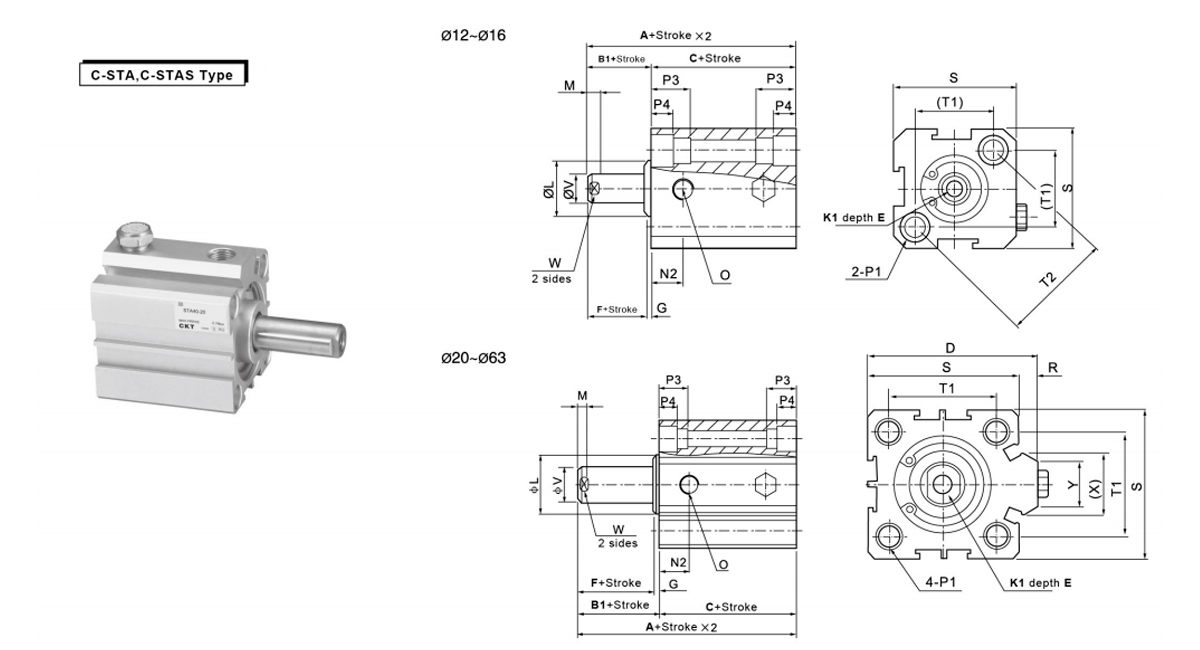

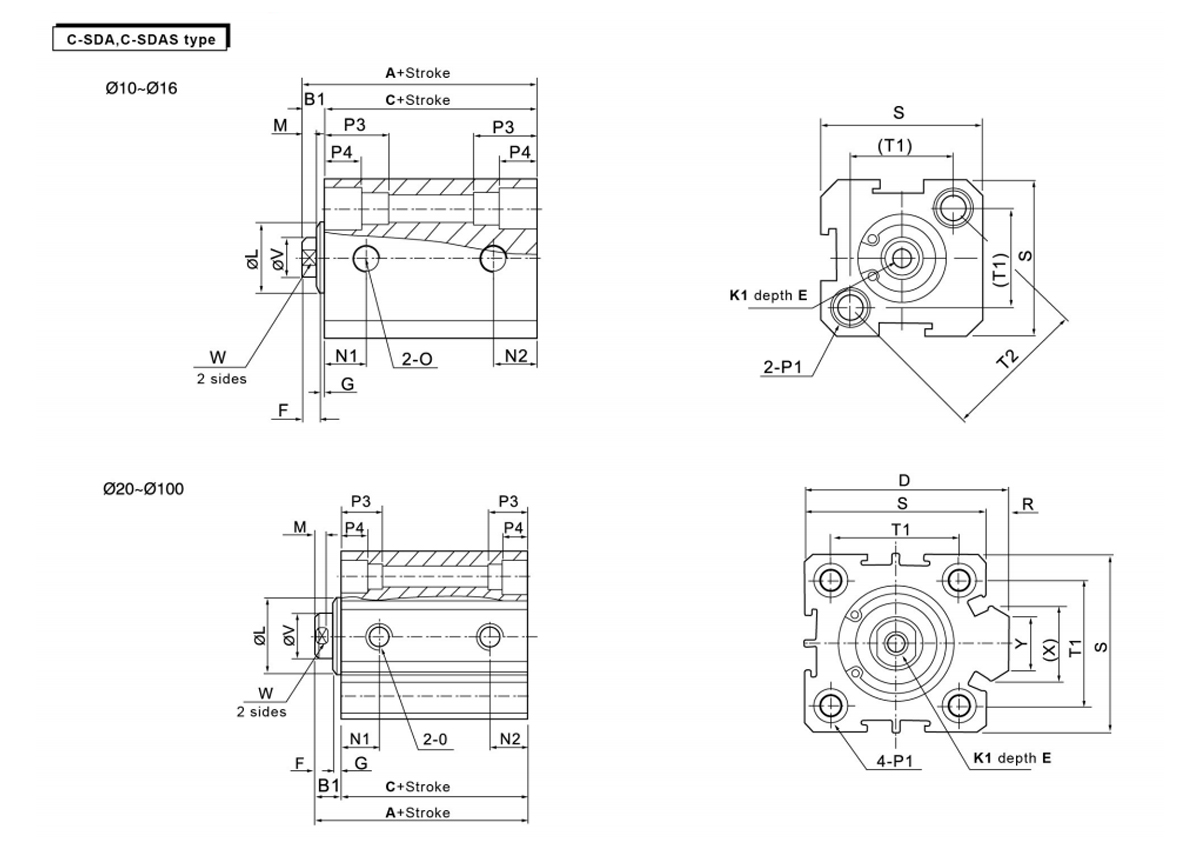

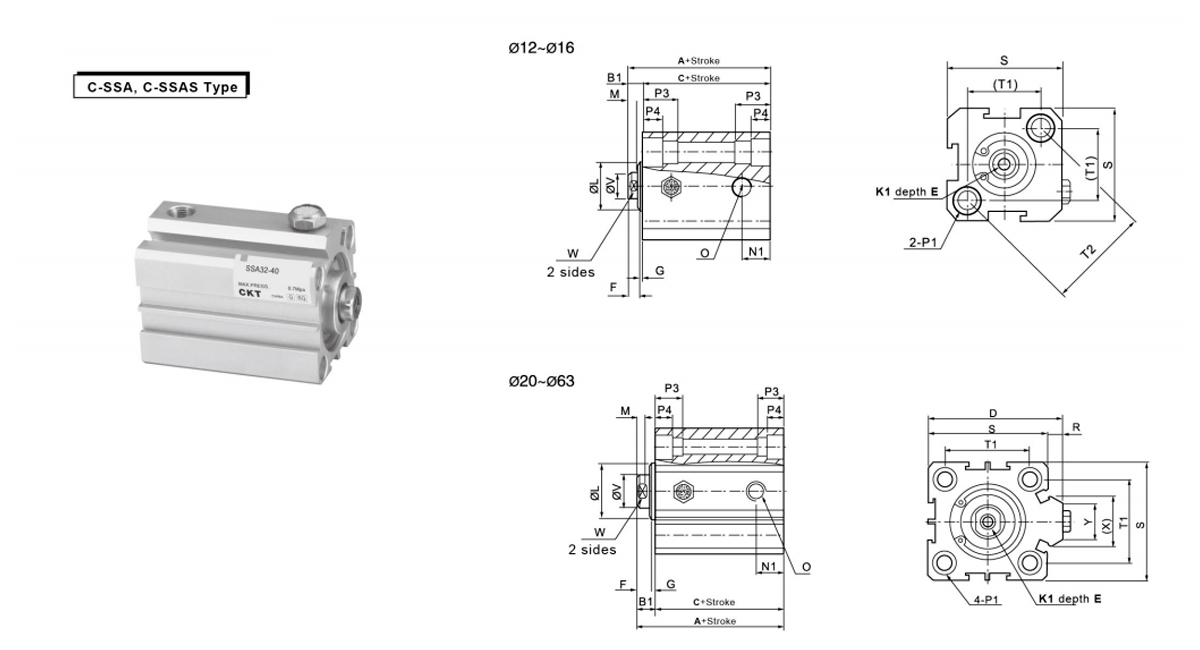

    Form Standard Med Auto Switch B1 D E F G K1 L M N1 N2
    Borestørrelse/ISymbol A C A C S=5 S>5 S=5 S>5
    12 22 17 32 27 5 - 6 4 1 M3×0,5 10.2 3 7.5 5
    16 24 18.5 34 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 8 5.5
    20 25 19.5 35 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 9 5.5
    25 27 21 37 31 6 42 10 4 2 M5×0,8 17 3 9.2 5.5
    32 31.5 24.5 41.5 34.5 7 50 12 4 3 M6×1 22 3 9 6.5 9
    40 33 26 43 36 7 58.5 12 4 3 M8×1,25 28 3 9.5 7.5
    50 37 28 47 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 41 32 51 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 11.8 9.5 11.8
    80 52 41 62 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 63 51 73 61 12 124 20 7 5 N18×1,5 55 4 16 20.5 16 20.5

    Borestørrelse/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Begge sider:φ10 gevind M8×1,25 gennemgående hul:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Begge sider:φ11 gevind M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Begge sider:φ11 gevind M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Begge sider:φ14 gevind M12×1,75 gennemgående hul:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Begge sider:φ17,5 gevind M14x2 gennemgående hul:φ11,3 30 13 10 114 90 - 32 27 35 260

    Form Uden Auto Switch Med Auto Switch B1 D E F G K1 L M N1
    Borestørrelse/ISymbol A C A C
    ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 - 6 4 1 M3×0,5 10.2 3 5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 5.5
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 7.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 11

    Borestørrelse/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Begge sider:φ6,5 tråd M5×0,8 gennemgående hul:φ4,2 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Begge sider:φ6,5 tråd M5×0,8 gennemgående hul:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0,8 Begge sider:φ6,5 tråd M5×0,8 gennemgående hul:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Begge sider:φ8,2 tråd M6×1,0 gennemgående hul:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Begge sider:φ8,2 tråd M6×1,0 gennemgående hul:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Begge sider:φ10 tråd M8×1,25 gennemgående hul:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Begge sider:φ11 tråd M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Begge sider:φ11 tråd M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20

    Form Uden Auto Switch Med Auto Switch B1 D E F G K1 L M N2
    Borestørrelse/ISymbol A C A C
    Slagtilfælde ≤10 >10 ≤10 >10 ≤10 >10 ≤10 >10
    12 32 42 27 37 42 52 37 47 5 6 4 1 M3×0,5 10.2 3 7.5
    16 34 44 28.5 38.5 44 54 38.5 48.5 5.5
    -     		6 4 1.5 M3×0,5 11 3 8
    20 35 45 29.5 39.5 45 55 39.5 49.5 5.5 36 8 4 1.5 M4×0,7 13 3 9
    25 37 47 31 41 47 57 41 51 6 42 10 4 2 M5×0,8 17 3 9.2
    32 41.5 51.5 34.5 44.5 51.5 61.5 44.5 54.5 7 50 12 4 3 M6×1 22 3 9
    40 43 53 36 46 53 63 46 56 7 58.5 12 4 3 M8×1,25 28 3 9.5
    50 47 57 38 48 57 67 48 58 9 71.5 15 5 4 M10×1,5 38 3 10.5
    63 51 61 42 52 61 71 52 62 9 84.5 15 5 4 M10×1,5 40 3 12
    Borestørrelse/ISymbol O P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 12 4.5
    -     		25 16.2 23 6 5
    -
    16 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 12 4.5 - 29 19.8 28 6 5 -
    -
    20 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 16 5.5 6 44 34 12 10 18.3 15
    40 PT1/8 Begge sider:φ10 gevind M8×1,25 gennemgående hul:φ6,5 20 7.5 6.5 52 40 16 14 21.3 16
    50 PT1/4 Begge sider:φ11 gevind M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Begge sider:φ11 gevind M8×1,25 gennemgående hul:φ6,5 25 8.5 9.5 75 60 20 17 28.7 20

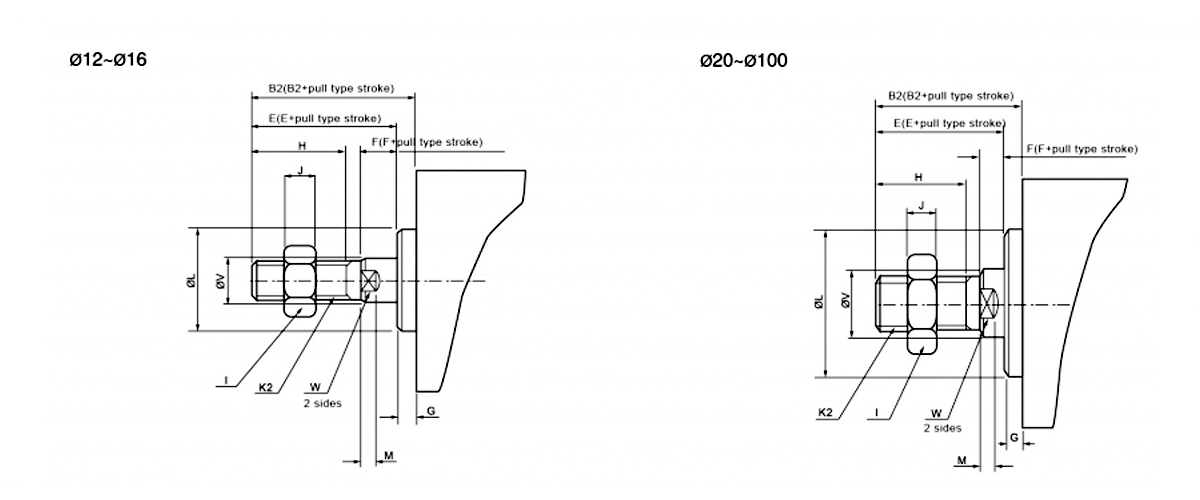

    Borestørrelse/ISymbol B2 E F G 2 I J K2 L M V W
    12 17 16 4 1 10 8 4 M5×0,8 10.2 3 6 5
    16 17.5 16 4 1.5 10 8 4 M5×0,8 11 3 6 5
    20 20.5 19 4 1.5 13 10 5 M6×1,0 13 3 8 6
    25 23 21 4 2 15 12 6 M8×1,25 17 3 10 8
    32 25 22 4 3 15 17 6 M10×1,25 22 3 12 10
    40 35 32 4 3 25 19 8 M14×1,5 28 3 16 14
    50 37 33 5 4 25 27 11 M18×1,5 38 3 20 17
    63 37 33 5 4 25 27 11 M18×1,5 40 3 20 17
    80 44 39 6 5 30 32 13 M22×1,5 45 4 25 22
    100 50 45 7 5 35 36 13 M26×1,5 55 4 32 27
