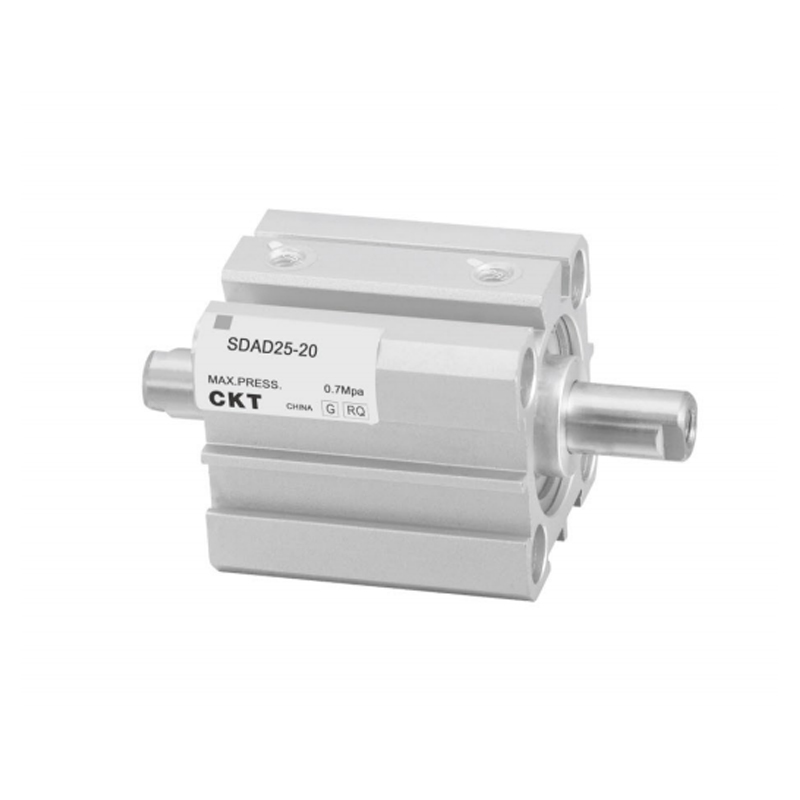

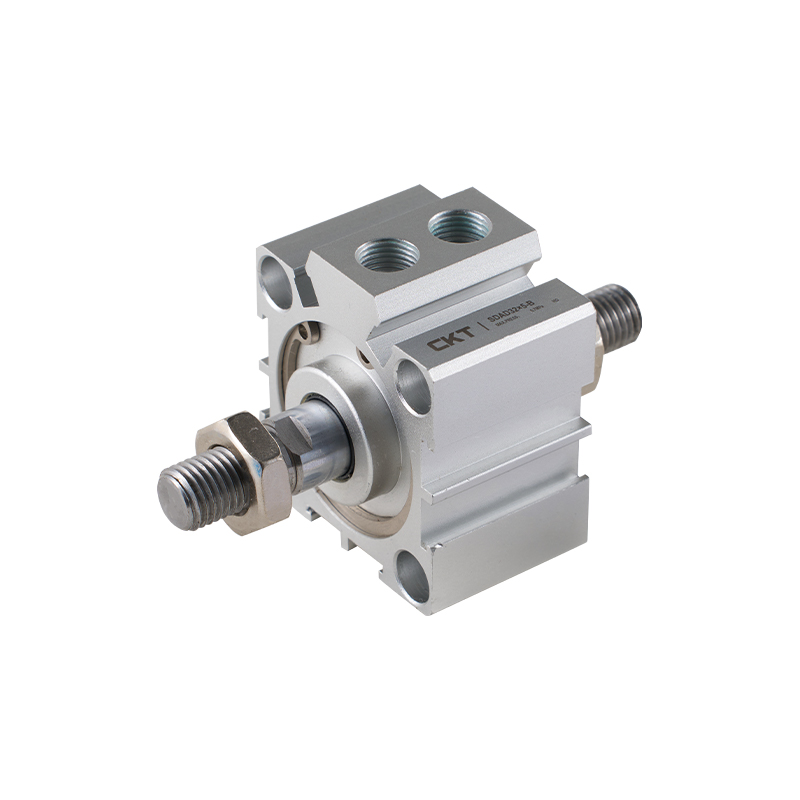

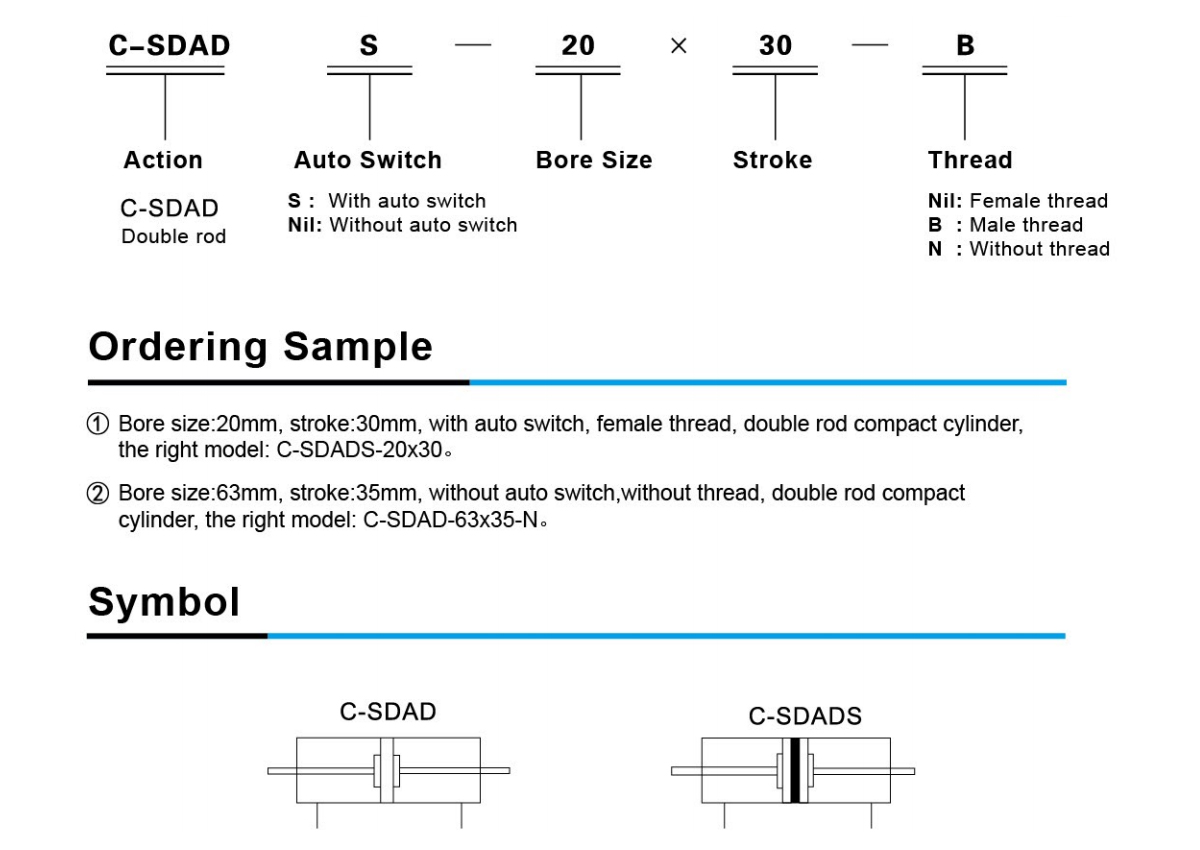

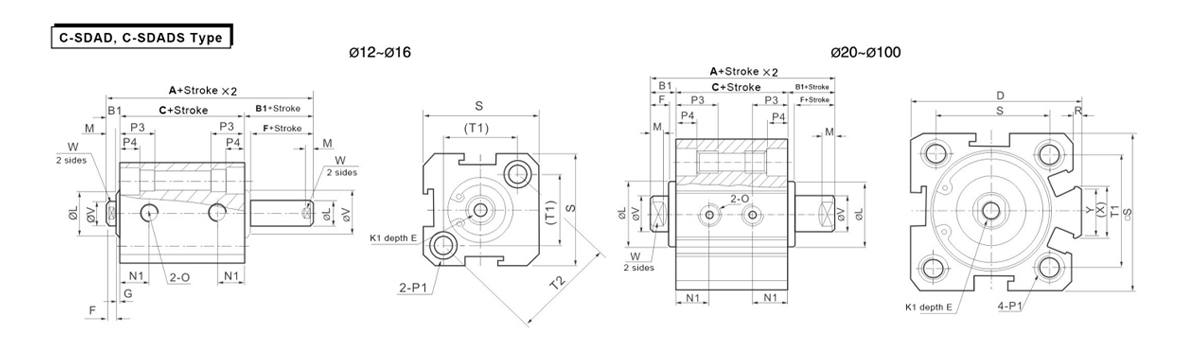

SDAD-serien tynd dobbeltakset dobbeltvirkende cylinder

SDAD-seriens tynde dobbeltaksede dobbeltvirkende cylinder er en kompakt pneumatisk aktuator med et tyndt kassestrukturdesign og en integreret dobbelt stempelstangsstyremekanisme. Den opnår lineær frem- og tilbagegående bevægelse gennem tovejs pneumatisk drev. Dens kerneegenskab er at løse de stive outputkrav under begrænsede installationspladsforhold gennem fysisk pladsoptimering og højstivhedsstyringsstruktur.

• Ultratyndt konstruktionskoncept
Cylinderens tværsnitshøjde er betydeligt komprimeret, og den strukturelle dybde er reduceret med omkring 30%-50% sammenlignet med konventionelle cylindre. Det er velegnet til indlejret installation eller tæt arrangerede scener, hvilket effektivt forbedrer pladsudnyttelsen af ​​udstyr.

• Dobbeltakset anti-excentrisk belastningsmekanisme
De to parallelle stempelstænger danner et drejningsmomentundertrykkelsessystem, som samtidigt bærer radiale belastninger og væltende drejningsmomenter, forbedrer bevægelsesstabiliteten af endeeffektoren under excentriske belastningsforhold og undertrykker risikoen for stempelstangsstop.

• Tovejs pneumatisk dobbeltvirkende tilstand
Standardkonfigurationen af dobbeltports drevarkitekturen realiserer tovejs ens kraftudgang fra stempelstangen gennem styringen af vendeventilen. Både frem- og returslaget har fuld kraftudgangsevne uden behov for en returfjeder.

• Skinneintegration med høj stivhed
Styreakslen og cylinderkroppen vedtager en integreret forstærket struktur, og bevægelsessvinget reduceres med teknologi til eliminering af forspændingsfrigang. Den lineære styrestivhed er omkring 2 gange højere end den for den enkelt-aksede cylinder, hvilket sikrer gentagelsespositioneringsnøjagtigheden inden for ±0,1 mm tolerancebåndet.

• Modulær adaptergrænseflade
Stempelstangsenden er kompatibel med ISO-standard flydesamlinger, og cylinderkroppen er forudindstillet med multiaksiale monteringsgevindhuller og skinnesamlingsoverflader. Den understøtter ikke-standard konfigurationer såsom omvendt installation og sidemonteret installation, som er nem at integrere i automationsmodulet.

• Dynamisk responsoptimering
Den lille hulrumsstruktur forkorter luftstrømmens opladnings- og udledningsvej og samarbejder med tætningskomponenter med lav friktion for at opnå fuld slagvirkningstidskontrol i intervallet 0,1-0,3 sekunder (afhængigt af slagspecifikationen), der opfylder kravene til mellem- og højhastighedsslag.
