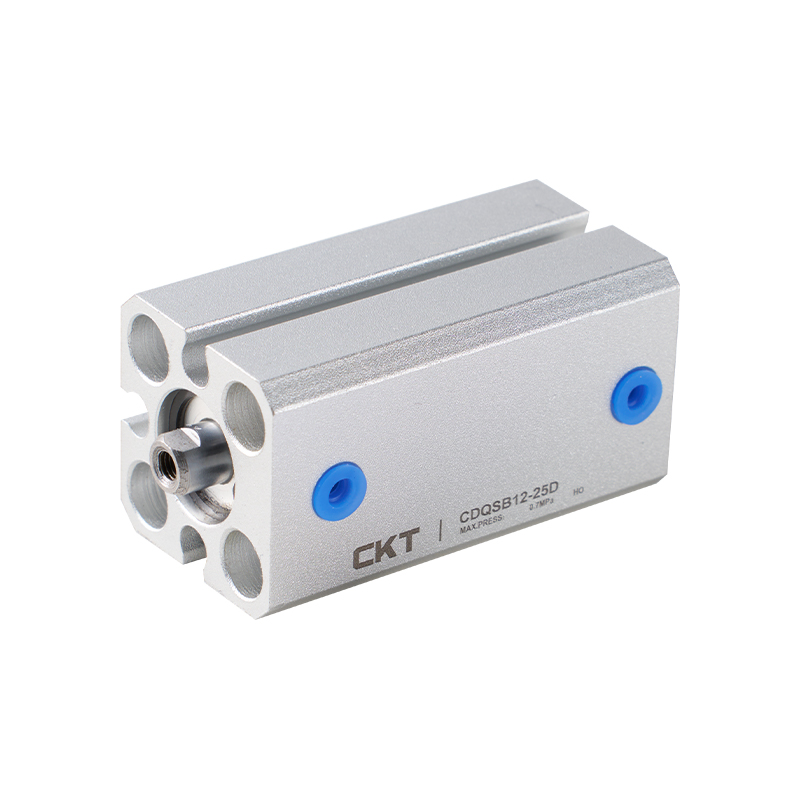

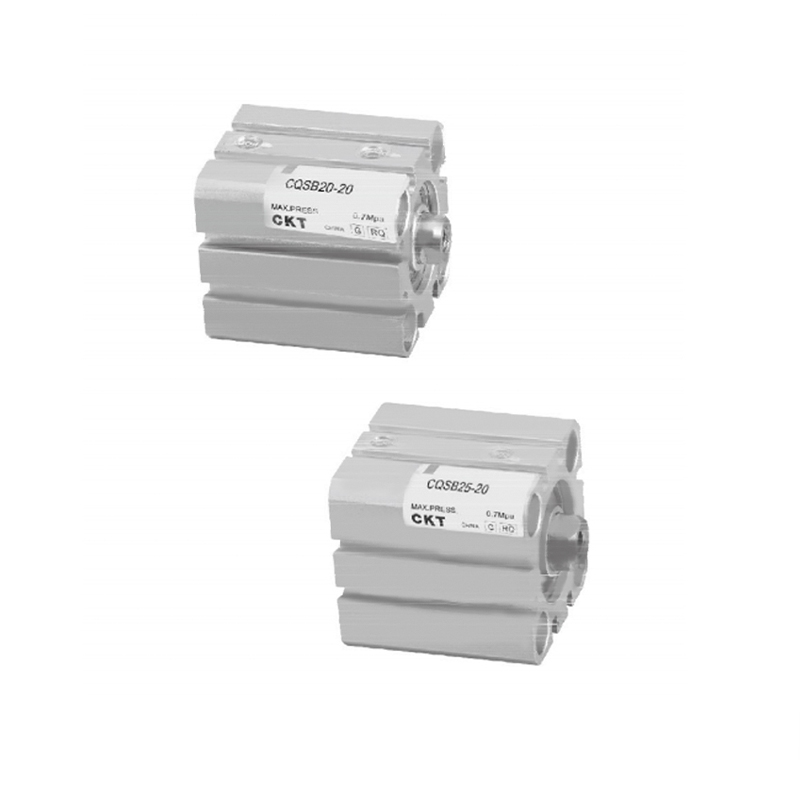

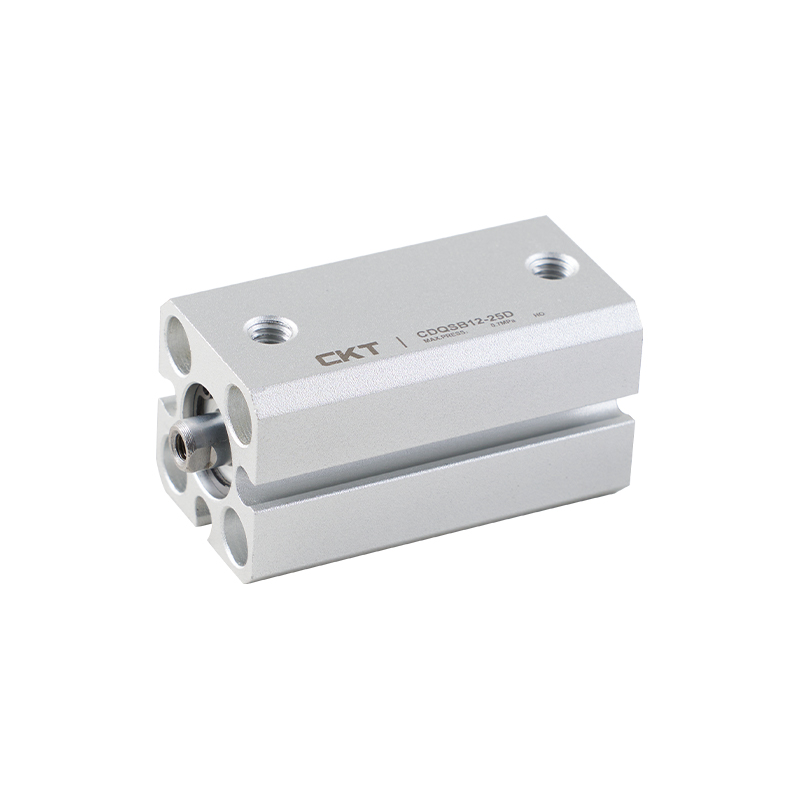

CQS Series Ny Tynd Cylinder

Som en effektiv pneumatisk aktuator inden for moderne industriel automatisering har CQS Series New Thin Cylinder opnået den koordinerede optimering af pladsbesættelse og funktionel konfiguration gennem strukturel innovation, hvilket giver en mere fleksibel drivløsning til kompakt udstyrslayout.

1. Flervejs installationskompatibilitetsdesign
Cylinderlegemet integrerer en multidimensional magnetisk switch-installationsgrænseflade. Blandt dem giver specifikationen for lille cylinderdiameter en tre-vejs installationsreferenceoverflade, og specifikationerne for medium og stor cylinderdiameter udvides til en firesidet installationstilstand, herunder portreferenceoverfladen, hvilket markant forbedrer layoutfriheden og tilpasningsevnen af ​​følerelementet.

2. Arkitektur for optimering af pladsudnyttelse
Ved at vedtage en kompakt konfiguration med positiv kompression er de vigtigste bevægelseskomponenter topologisk optimeret. Under forudsætningen om at opretholde standard output-ydelse reduceres den aksiale og radiale pladsbesættelse samtidigt, hvilket effektivt frigiver udstyrets interne rumressourcer.

3. Sammensat installationsstruktur
Basen integrerer gennemtrængning af huller og indlejrede dobbelte installationsholdere med gevind. Gennem modulært interfacedesign er det kompatibelt med forbindelseskravene for almindelige mekanismer, reducerer kompleksiteten af ​​systemintegration og understøtter hurtig implementering i flere scenarier.

E-mail: manager@cktworld.com
Download
FORRIGE：SDA serie tynd cylinder
NÆSTE：CQM-serien tynd cylinder (styrestangstype)

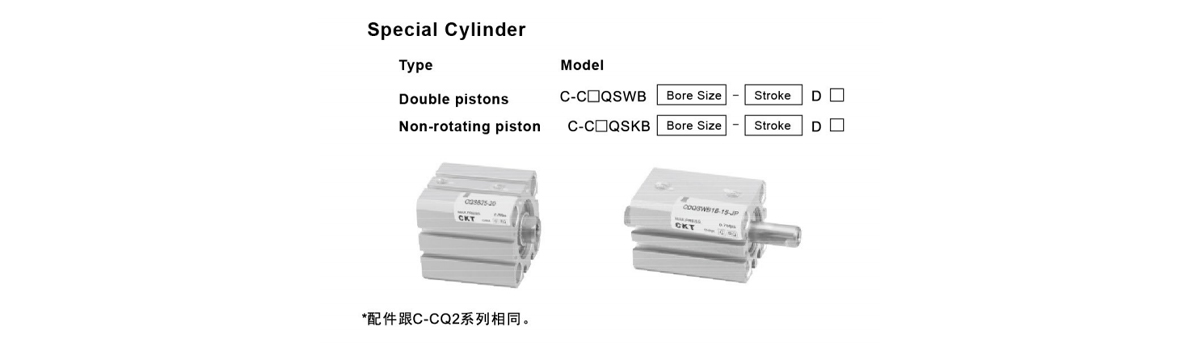

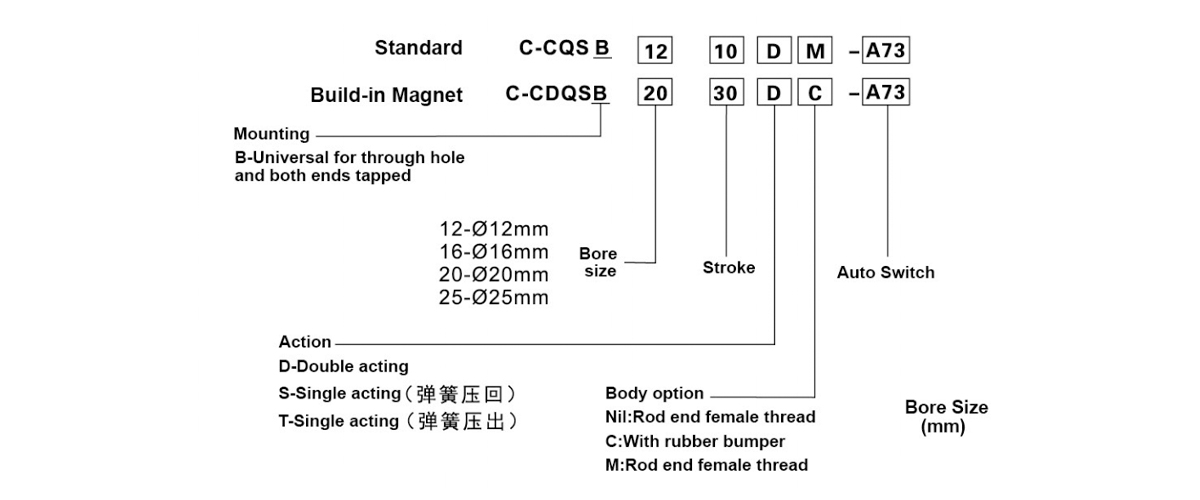

  • Borestørrelse (mm) 12 16 20 25
    Væske Luft
    Handling Dobbeltvirkende, Enkeltvirkende: Forår retur/forlængelse
    Bevistryk 1.5MPa{15.3kgf/cm²}
    Max. Driftstryk 1.0MPa{10.2kgf/cm²}
    Omgivelses- og væsketemperatur -10℃~60℃
    Stangende gevind Udvendigt gevind (standard), udvendigt gevind (valgfrit)
    Pude Nul
    Stempelhastighed 50~500 mm/s
    Slaglængdetolerance 1
    *Smøring Ikke påkrævet
    Montering Gennemgående hul, begge ender tappet (Universal)
    Port størrelse M5×0,8
    *Brug venligst ISOVG32, hvis du ønsker at bruge smøring.

  • Slag/model  Af  Auto  Switch
    Borestørrelse
    (mm)     		Standard slaglængde (mm) Automatisk skift
    Dobbeltvirkende Enkeltskuespil Tunnelinstallationstype
    12 5,10,15
    20,25,30,     		510 A93(V)
    M9N(V)
    M9B(V)
    F9BA     		A96(V)
    F9NW
    M9P(V)
    16
    20 5,10,15,20,25
    30,35,40,45,50     		510
    25

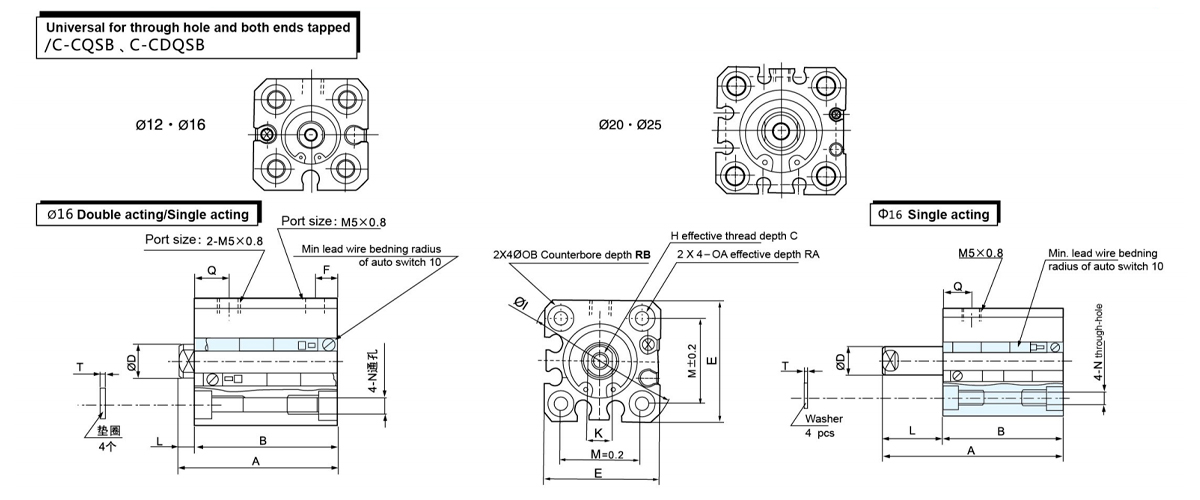

  • Dimension for dobbeltvirkende/enkeltvirkende
    Gældende
    Borestørrelse
    (mm)     		Standard
    C D E H I K M N OA OB RA RB T Q
    12 6 6 25 M3×0,5 32 5 15.5 3.5 M4×0,7 6.5 7 4 0.5 7.5
    16 8 8 29 M4×0,7 38 6 20 3.5 M4×0,7 6.5 7 4 0.5 7.5
    20 7 10 36 M5×0,8 47 8 25.5 5.4 M6×1,0 9 10 7 1 9
    25 12 12 40 M6×1,0 52 10 28 5.4 M6×1,0 9 10 7 1 11

    Dobbeltvirkende (ST=Slagtilfælde)
    Gældende
    Borestørrelse
    (mm)     		Slagtilfælde
    Rækkevidde
    (mm)     		Grundlæggende type Indbygget magnet
    A B F L Q A B
    12 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    16 5-30 20,5 st 17 st 5 3.5 7.5 25,5 st 22 st
    20 5-50 24 st 19,5 st 5.5 4.5 9 34 st 29,5 st
    25 5-50 27,5 st 22,5 st 5.5 5 11 37,5 st 32,5 st

    Enkeltvirkende (ST=Slagtilfælde)

    Gældende
    Borestørrelse
    (mm)
    Slagtilfælde
    Rækkevidde
    (mm)     		Standard Indbygget magnet
    A B F L A B
    5ST 10ST 5ST 10ST 5ST 10ST 5ST 10ST
    12 510 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    16 25.5 30.5 22 27 5 3.5 30.5 35.5 27 32
    20 29 34 24.5 29.5 5.5 4.5 39 44 34.5 39.5
    25 32.5 37.5 27.5 32.5 5.5 5 42.5 47.5 37.5 42.5


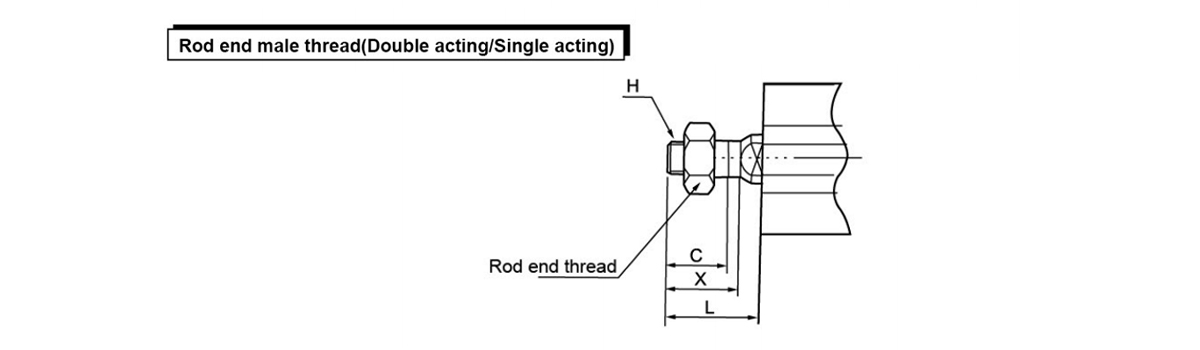

    Gældende
    Borestørrelse
    (mm)     		C H L X
    12 9 M5×0,8 14 10.5
    16 10 M6×1,0 15.5 12
    20 12 M8×1,25 18.5 14
    25 15 M10×1,25 22.5 17.5

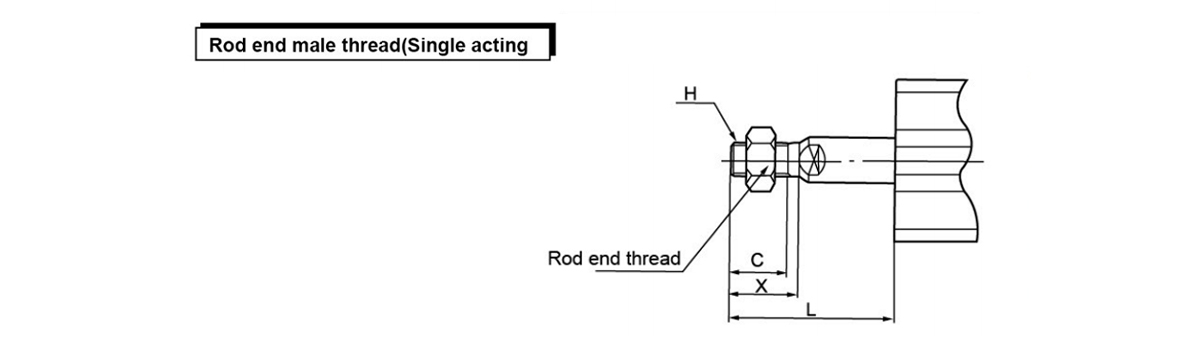

    Gældende
    Borestørrelse
    (mm)     		C H L X
    5ST 10ST
    12 9 M5×0,8 19 24 10.5
    16 10 M6×1,0 20.5 25.5 12
    20 12 M8×1,25 23.5 28.5 14
    25 15 M10×1,25 27.5 32.5 17.5

    Enkeltskuespil (ST=Rejseplan)

    Gældende
    Borestørrelse
    (mm)
    Slagtilfælde
    Rækkevidde
    (mm)     		Standard Indbygget magnet
    A B L Q A B
    5ST 10ST 5ST 10S 5 ST 10ST 5ST 10ST 5 ST 10ST
    12 510 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    16 30.5 40.5 22 27 8.5 13.5 7.5 35.5 45.5 27 32
    20 34 39 24.5 29.5 9.5 14.5 9 44 49 34.5 39.5
    25 37.5 42.5 27.5 32.5 10 15 11 47.5 52.5 37.5 42.5
