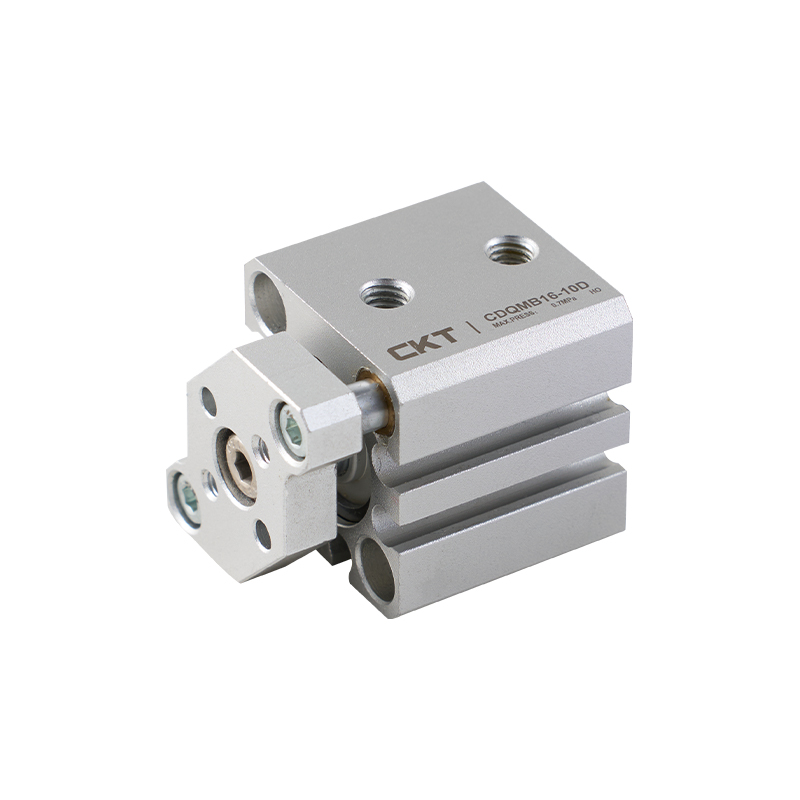

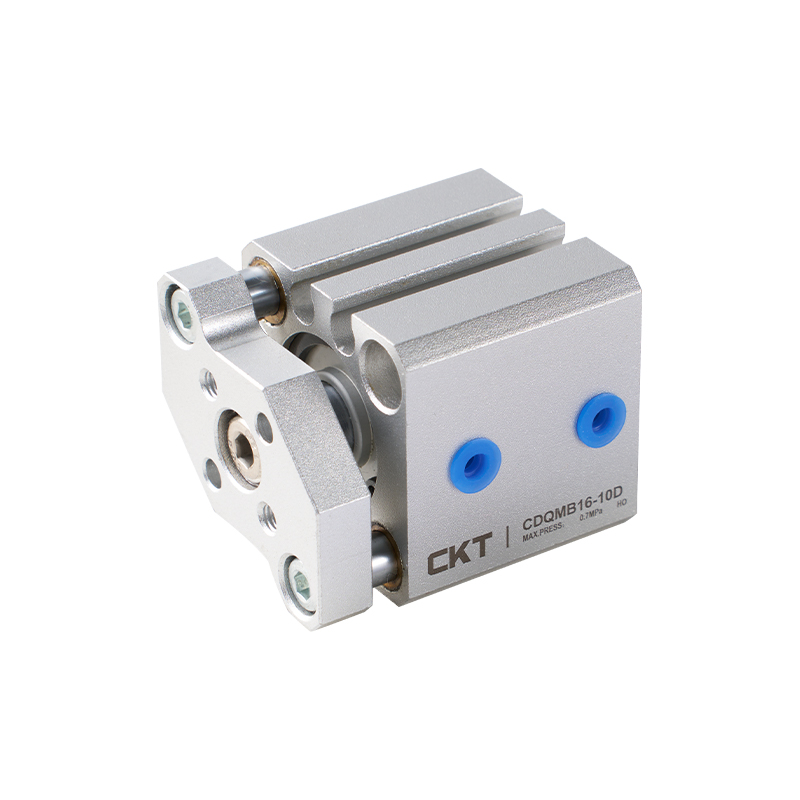

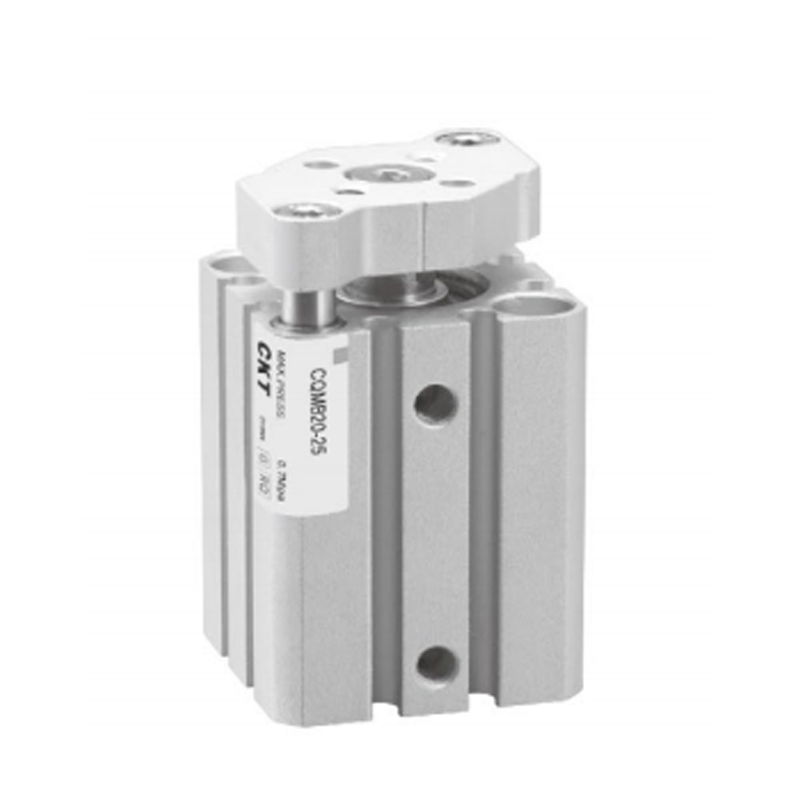

CQM-serien tynd cylinder (styrestangstype)

CQM-seriens tynde cylinder (styrestangstype) er designet til føring med høj stivhed og kompakte pladsforhold. Den integrerer laststøtte og anti-torsionsfunktioner gennem en dobbelt styrestangsstruktur for at imødekomme behovene for præcis positionering.

1. Standardiseret og forstærket struktur
I overensstemmelse med JIS-standardspecifikationerne vedtager den et integreret design med dobbelt styrestang for at sikre strukturel stivhed og driftsstabilitet.

2. Plads tilpasningsevne
Den kompakte krop reducerer behovet for installationsplads betydeligt og er velegnet til automatiseringsscenarier med begrænset plads.

3. Komposit anti-excentrisk belastningsevne
Det dobbelte styrestangssystem undertrykker samtidig rotationsforskydning, giver fremragende anti-bøjning og anti-torsion ydeevne og tilpasser sig til asymmetriske belastningsforhold.

4. Høj belastningskompatibilitet
Styrestangsmekanismen kan bære store bevægelsesbelastninger og laterale kræfter, hvilket reducerer spændingseffekten af udkragningsforhold på cylinderkroppen.

5. Præcisionsstyrekontrol
Enden ikke-rotationsnøjagtighed er ≤±0,2°, hvilket sikrer en lineær bevægelsesbane med høj præcision.

6. Installationskompatibilitet
Hovedhusets installationsdimensioner er interoperable med standard tynde cylinderserier med samme specifikationer, hvilket understøtter hurtig udskiftning eller opgradering af udstyr.

E-mail: manager@cktworld.com
Download
FORRIGE：CQS Series Ny Tynd Cylinder
NÆSTE：CQ2-serien tynd cylinder (stor boring)

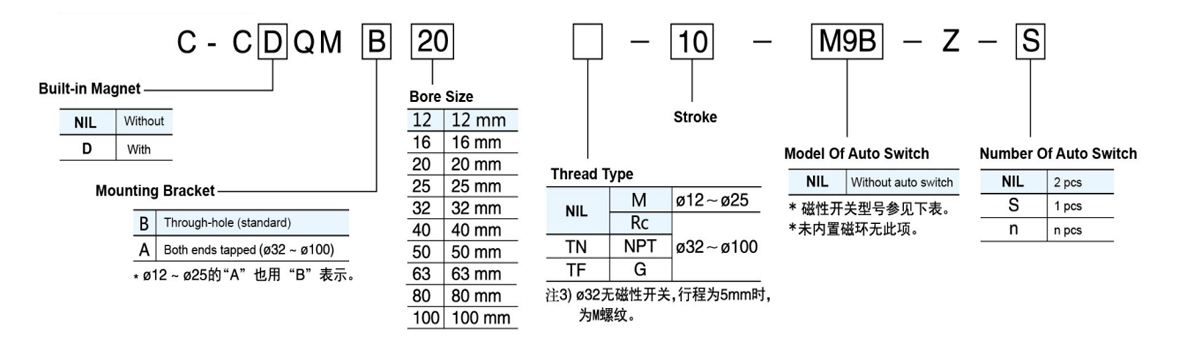

  • Handling Enkeltstang, dobbeltvirkende
    Max. Driftstryk 1,0   MPa
    Min. Drift
    Tryk     		Ø12,Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Omgivelses- og væsketemperatur Uden auto switch: -10~ 70 ℃, Med auto switch: -10 ~ 60 ℃ (Ingen frysning)
    Pude Kofanger på begge sider
    Slaglængdetolerance 10 mm
    Stempelhastighed Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

  • Bore
    Størrelse
    (mm)     		Slagtilfælde
    Rækkevidde

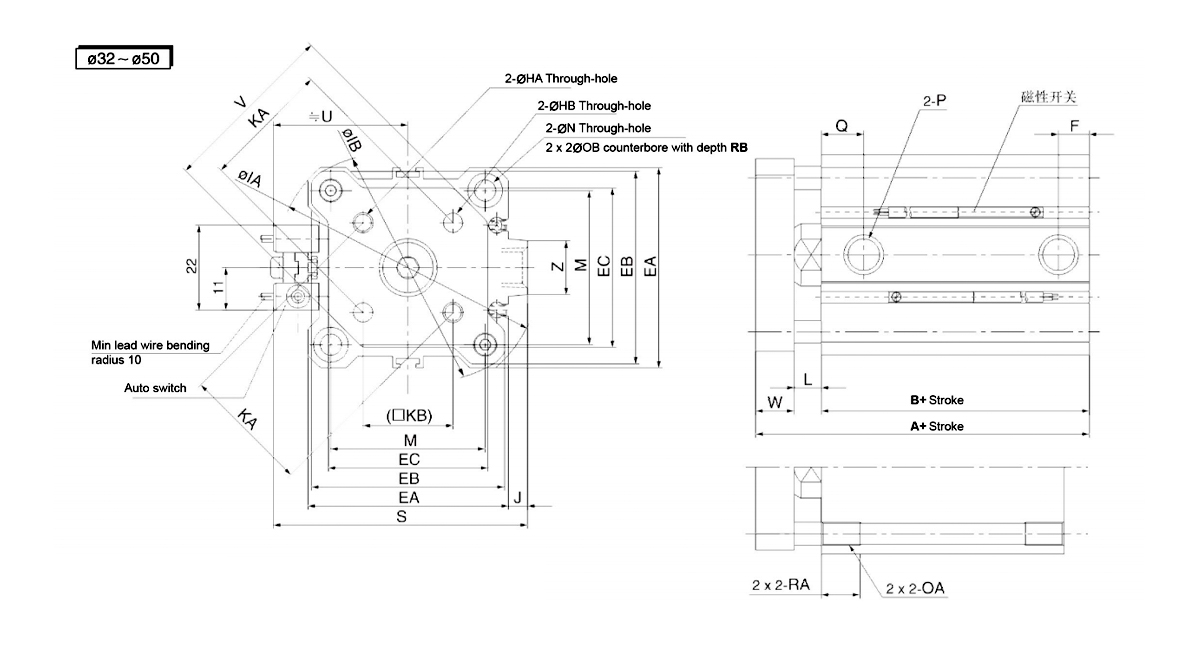

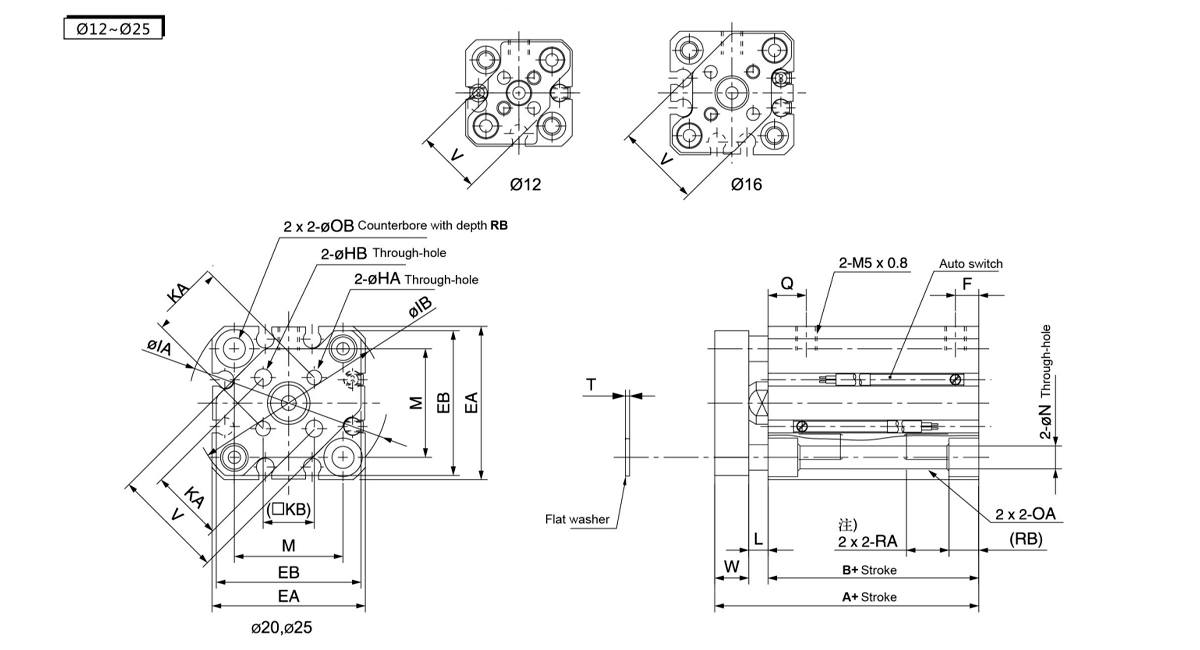

    (mm)     		Uden Auto Switch Med Auto Switch EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5-30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5-30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5-50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5-50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Begge  ender  Tapped  (C-CQMA)
    Borestørrelse

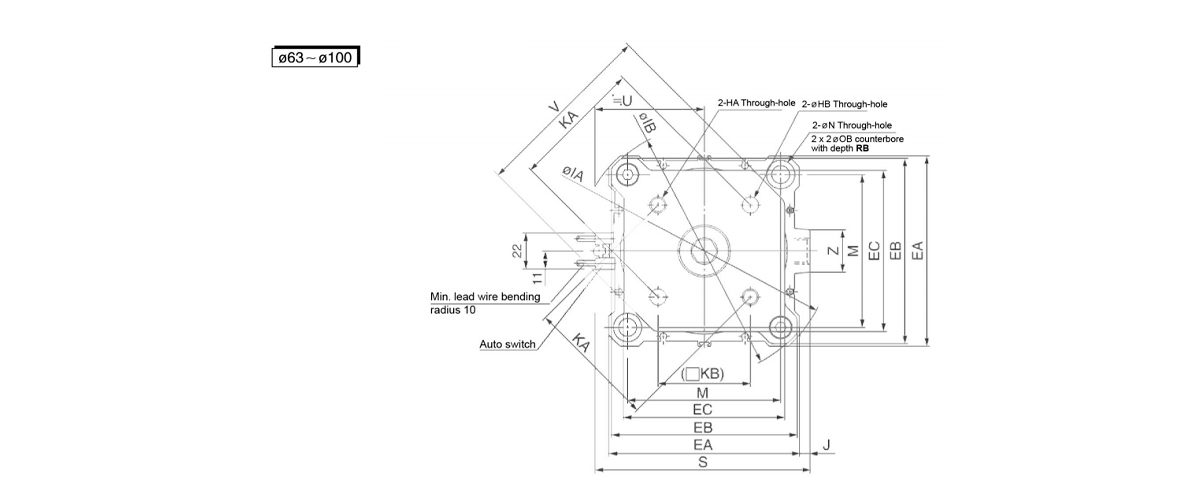

    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1,0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1,0 M10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 802 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Borestørrelse
    (mm)
    Slagtilfælde Range
    (mm)     		Uden Auto Switch Med Auto Switch EA EB EC
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Rc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Rc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5-50 46.5 29.5 8 11 Rc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Rc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 Rc1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Rc1/4 NPT1/4 G1/4 66 46 10.5 15 Rc1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Rc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Rc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Rc3/8 NPT3/8 G3/8 89 63 13 23 Rc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
