CQ2-serien tynd cylinder (stor boring)
  • CQ2-serien tynd cylinder (stor boring)
Tynd cylinder

CQ2-serien tynd cylinder (stor boring)

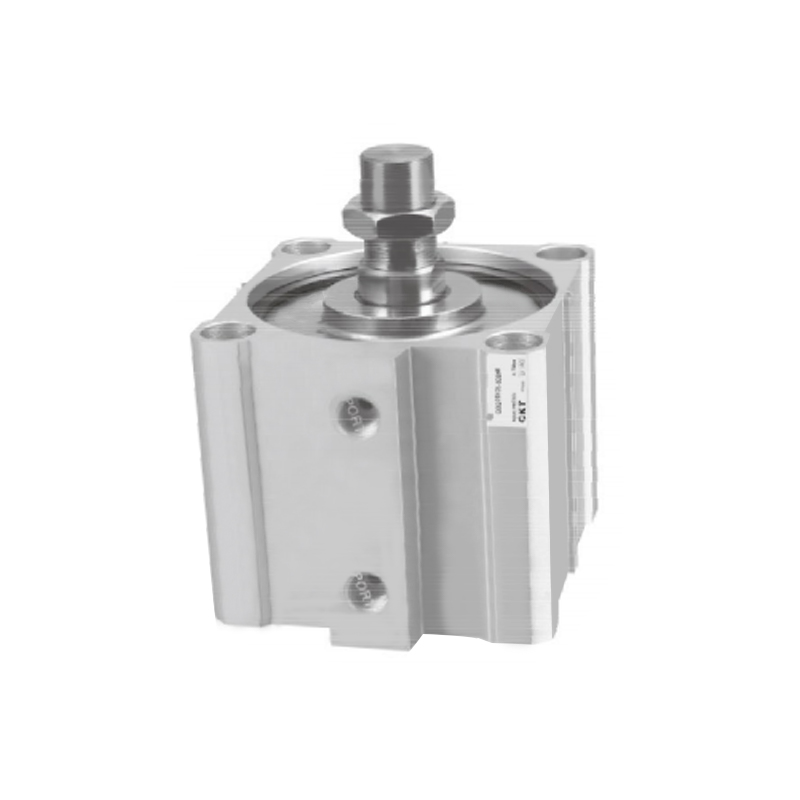

CQ2 Series Thin Cylinder (Large Bore Size) er kendt for sin store borestørrelse og er en typisk løsning til drivkomponenter i pladsfølsomme situationer inden for industriel automation. Dets kernedesignkoncept er at minimere den aksiale installationsstørrelse og samtidig sikre den nødvendige udgangskraft, hvilket giver større fleksibilitet til udstyrslayout.

• Standardoverholdelse: Dens design og fremstilling overholder kravene i de gældende industrielle grundspecifikationer.

• Strukturel forbindelse: Cylinderlegemet og endedækslet anvender en unik ringformet låsemetode for at danne en stabil og pålidelig forbindelse med ekstremt små aksiale dimensioner.

• Karakteristika for indervæg: Cylindercylinderens indervæg er behandlet med en speciel overfladeforstærkningsproces, som giver den fremragende slidstyrke og sikrer langtidsholdbarhed.

• Pladsfordel: Den væsentligt optimerede aksiale længde er dens enestående egenskab, som effektivt kan reducere behovet for udstyrsinstallationsplads.

• Registrering af integration: Den ydre periferi af cylindercylinderen er designet med en standardiseret rillestruktur for at lette den hurtige installation og positionering af slagpositionsdetektionssensoren.

E-mail: manager@cktworld.com
Download
FORRIGE：CQM-serien tynd cylinder (styrestangstype)
NÆSTE：CQ2-serien tynd cylinder (langt slag)
  • Borestørrelse (mm) 125 140 160 180 200
    Væske Luft
    Handling Dobbeltvirkende
    Bevistryk 1,5 MPa (15,3 kgf/cm²)
    Max. Driftstryk 1,0 MPa (10,2 kgf/cm²)
    Min. Driftstryk 0,05 MPa (0,51 kgf/cm²)
    Omgivelses- og væsketemperatur -10~60℃
    Stangende gevind Udvendigt gevind (standard), udvendigt gevind (valgfrit)
    Pude Standard gummi kofanger
    Stempel Speef 50-500 mm/s 20-400 mm/s
    Slaglængdetolerance 1.40
    *Smøring Ikke påkrævet
    Montering Gennemgående sko og begge ende tappet
    Rør diameter Rc(PT)3/8 Rc(PT)1/2
    *Brug venligst ISOVG32, hvis du ønsker at bruge smøring.

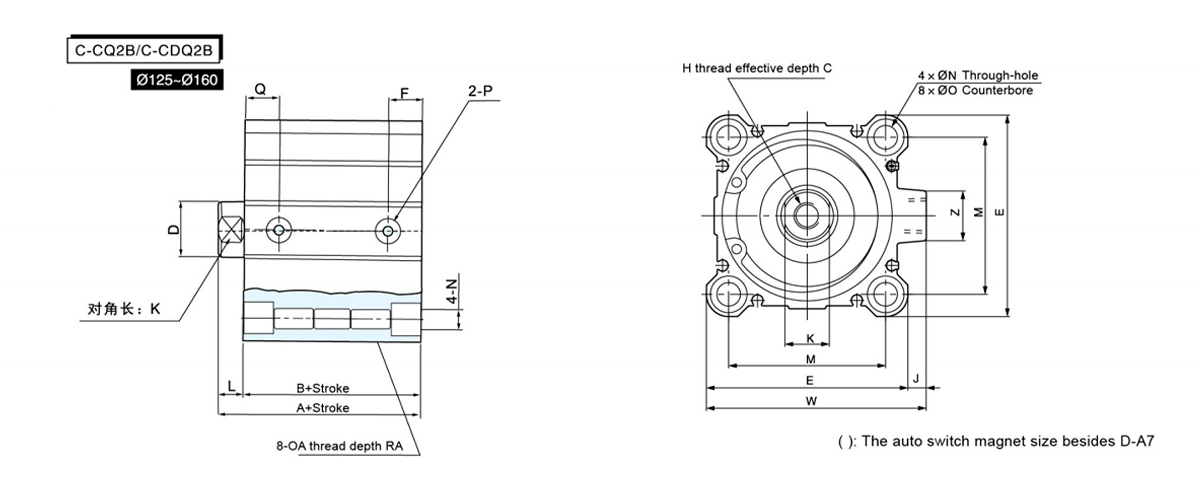

  • Bore
    Størrelse     		Standard slaglængde (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

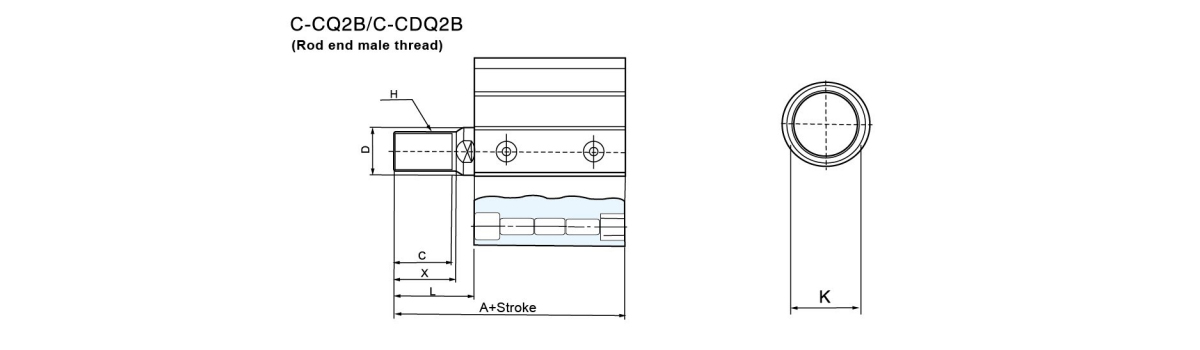

    Borestørrelse
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

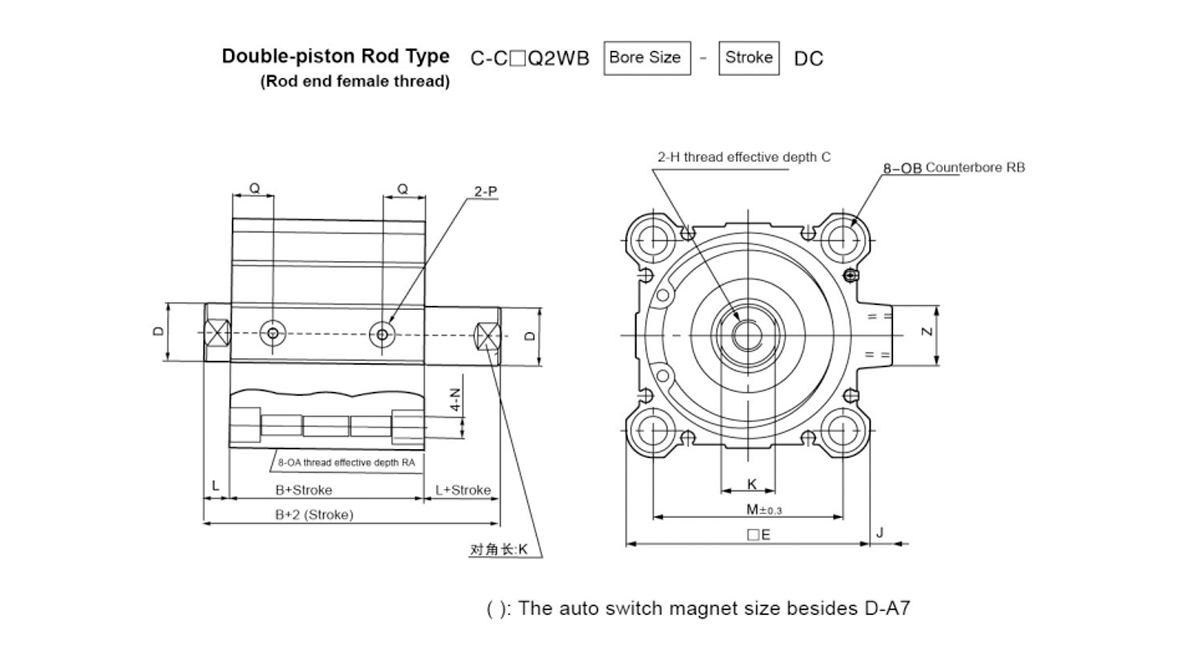

    Borestørrelse Standard slagtilfælde A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

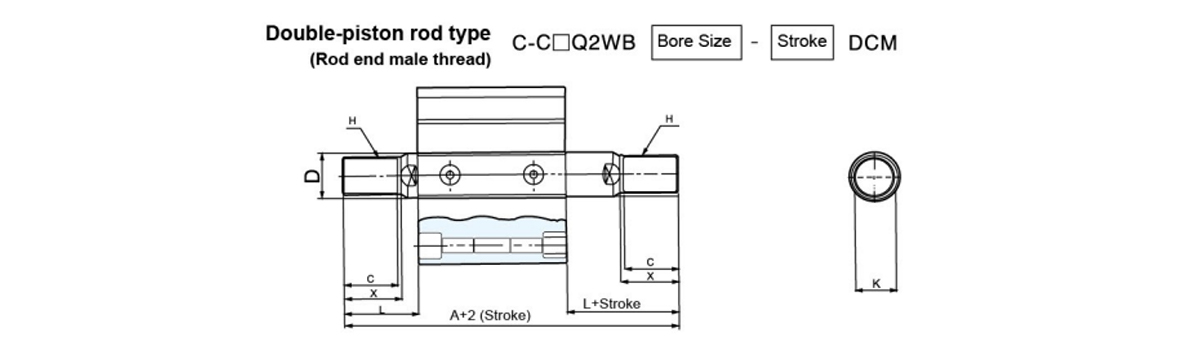

    Borestørrelse A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
