CQ2-serien tynd cylinder (langt slag) Leverandører

Hjem / Produkter / Luftcylinder / Tynd cylinder / CQ2-serien tynd cylinder (langt slag)

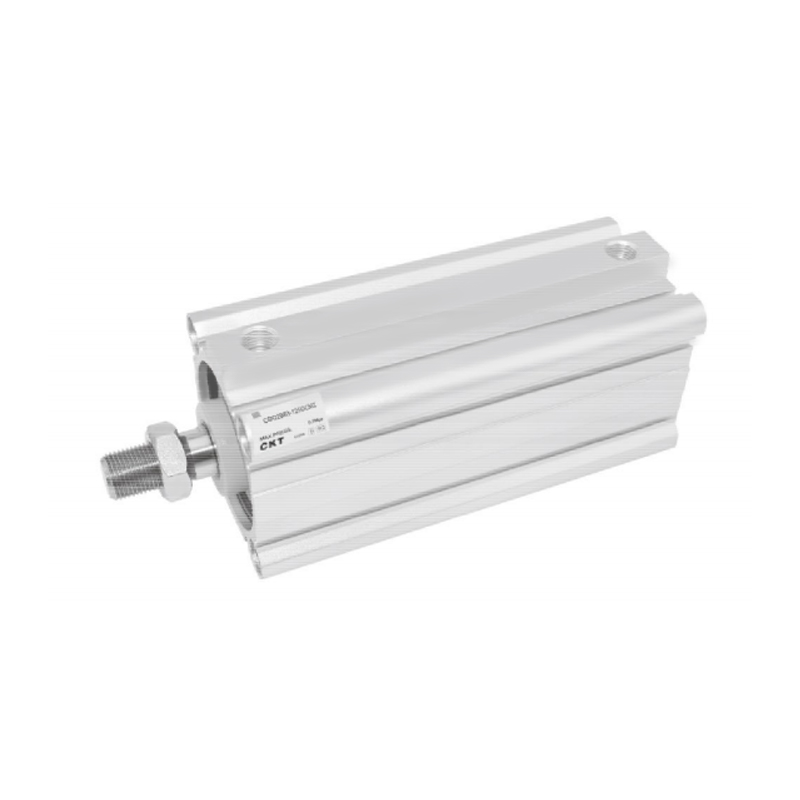

CQ2-serien tynd cylinder (langt slag)
  • CQ2-serien tynd cylinder (langt slag)
Tynd cylinder

CQ2-serien tynd cylinder (langt slag)

CQ2-seriens tynde cylinder (lang slaglængde) er designet til applikationer med begrænset plads med lang slaglængde. Den er kendt for sin kompakte struktur og pålidelige ydeevne og er velegnet til forskellige industrielle automatiseringsscenarier.

• Indbygget bufferenhed reducerer påvirkningen: Cylinderfrontdækslet og stemplet anvender faste bufferkomponenter, som effektivt reducerer vibrationer og støj under skift og forbedrer driftsstabiliteten.

• Kompakt fastgørelsesmekanisme sikrer pålidelighed: Cylinderløbet og endedækslet er forbundet med en effektiv snap-fit metode, med en kompakt og stabil struktur og forbedret overordnet holdbarhed.

• Praktisk magnetisk switchintegration: Det specielle design af cylinderløbet letter den hurtige installation af magnetkontakten og optimerer integrationen af følefunktioner.

• Fleksible magnetiske registreringsmuligheder: Magneten kan selektivt konfigureres til at imødekomme forskellige følebehov og forbedre applikationens tilpasningsevne.

E-mail: manager@cktworld.com
Download
FORRIGE：CQ2-serien tynd cylinder (stor boring)
NÆSTE：CQ2 serie tynd cylinder
  • Borestørrelse (mm) 32 40 50 63 80 100
    Væske Luft
    Handling Dobbeltvirkende
    Driftstrykområde 0,05~1,0 MPa
    Omgivelses- og flydetemperatur Med auto switch: -10 ℃ ~ 60 ℃, Uden auto switch: -10 ℃ ~ 70 ℃
    Stang ende tråd Udvendig gevind (Standard) Udvendig gevind (valgfri)
    Stempelhastighed 50~500 mm/s
    Pude Standard gummi kofanger
    Slaglængde-tolerance
    (mm)     		1.40
    Smøring Ikke påkrævet
    Montering Tapet i begge ender (Standard)
    Rør diameter Rc 1/8 1/4 3/8
    *Brug venligst ISOVG32, hvis du vil bruge smøring

  • ():Den automatiske switch magnet størrelse udover D-A7

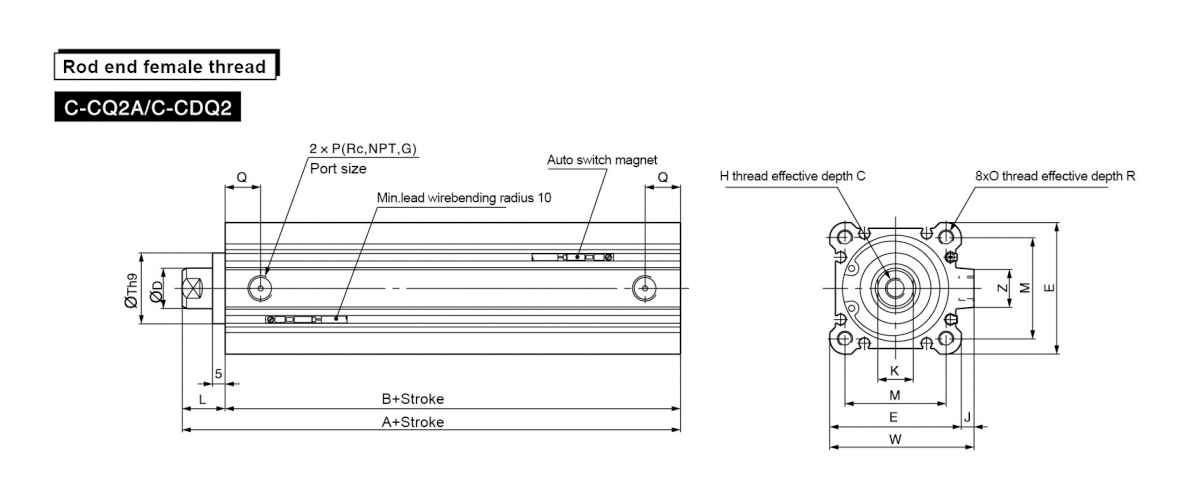

    Borestørrelse
    (mm)     		Slagtilfælde A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2,0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

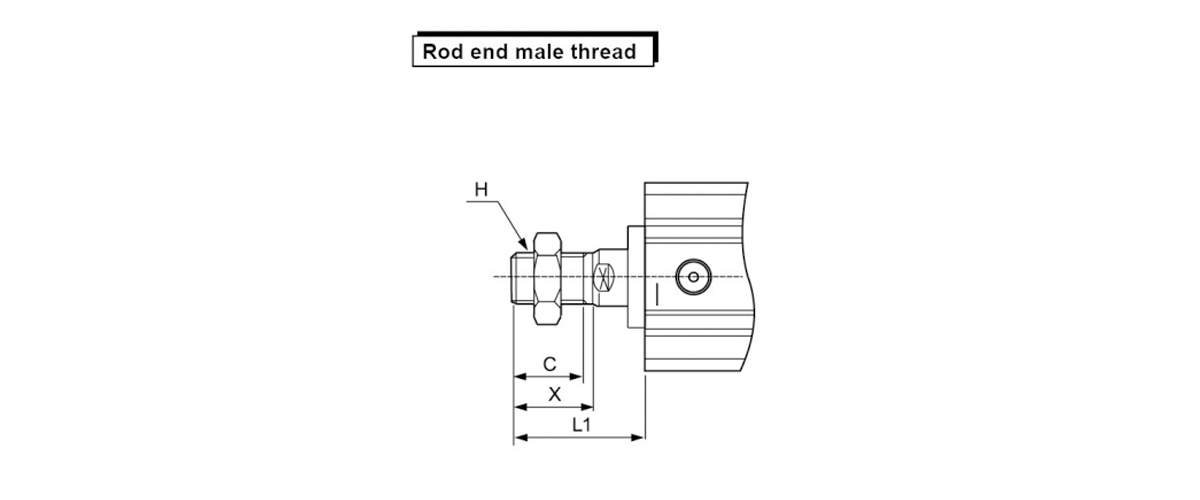

    Borestørrelse
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
