Stangløs cylinder

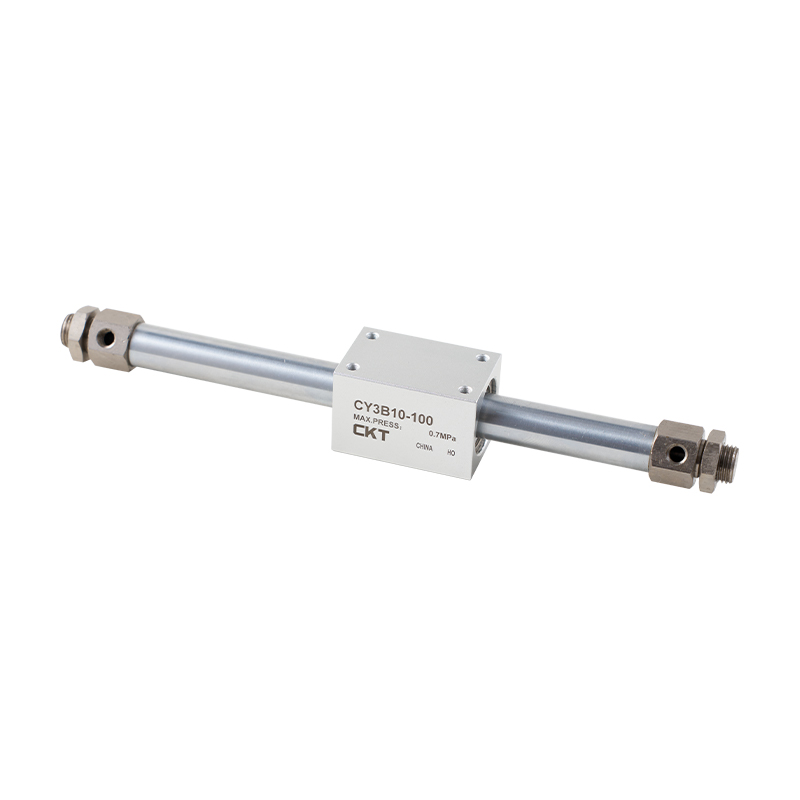

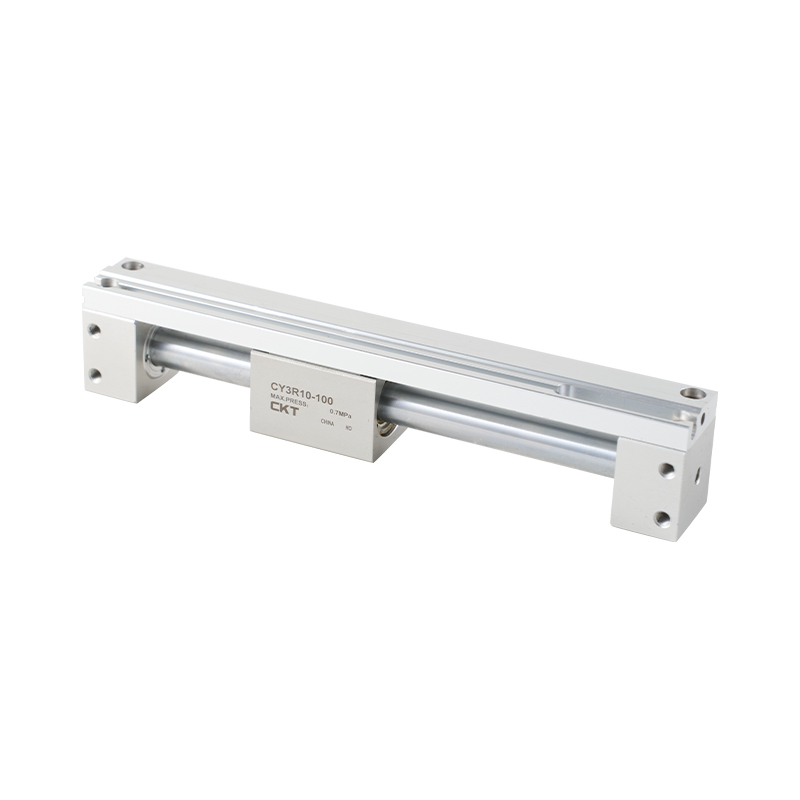

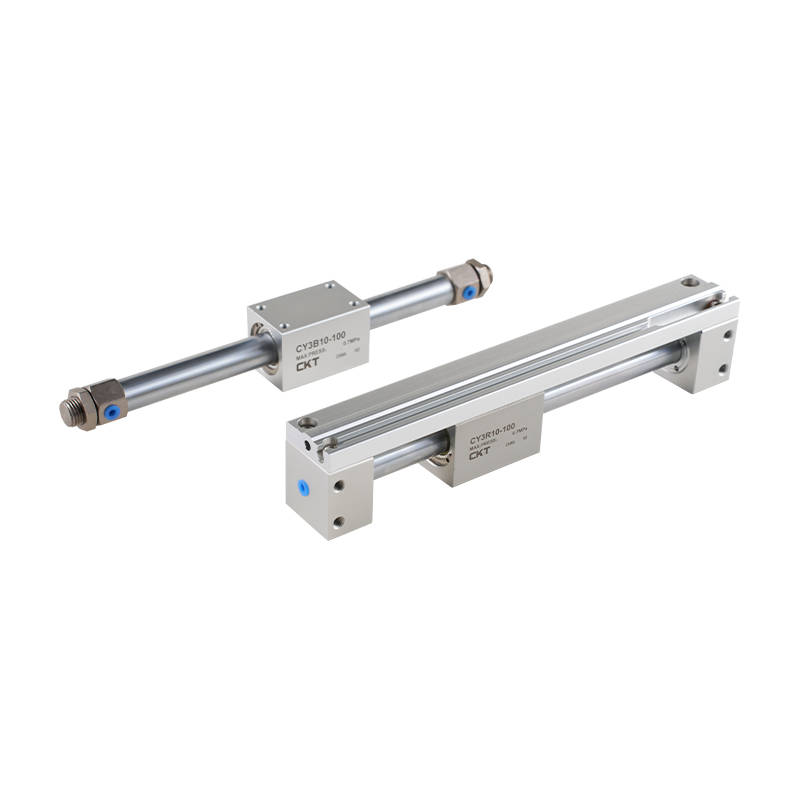

CY3B/CY3R-serien magnetisk koblet stangløs cylinder grundtype/direkte monteringstype

Formen på hovedlegemet og hoveddækslet er blevet ændret, og den magnetiske forbindelse er blevet vedtaget for at reducere massen. Smøresikringsringen på stemplet kan kontinuerligt danne en smørefilm og forbedre smøreevnen.

E-mail: manager@cktworld.com
Download
FORRIGE：MY1B Series Mekanisk Led Stangløs Cylinder (Basic Type)
NÆSTE：CY1L-serien magnetisk koblet stangløs cylinder (kuglelejetype)
  • Standard specifikationer
    Cylinderdiameter (mm) 15 20 25 32 40
    Væske brugt Luft (uden olie)
    Maksimalt driftstryk MPa 0.7
    Minimum driftstryk MPa 0.16 0.15 0.14 0.12
    Omgivelses- og væsketemperatur -10 til 60°C (men ikke frosset)
    Stempelhastighed mm/s CY3B:50~400;CY3R:50~500
    Buffer Polstring i begge ender
    Slaglængdetolerance mm 0~250 1°,251~1000 14,1001~ 1,8
    Magnetisk holdekraft   N 137 231 363 588 922
    Rørforbindelse M5×0,8 Rc/8 ·NPT18 ·G/₈

  • Varenummer Velegnet til cylinderdiameter (mm) d H B C
    SNJ-016B 15 M10×1,0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2,0 10 41 47.3

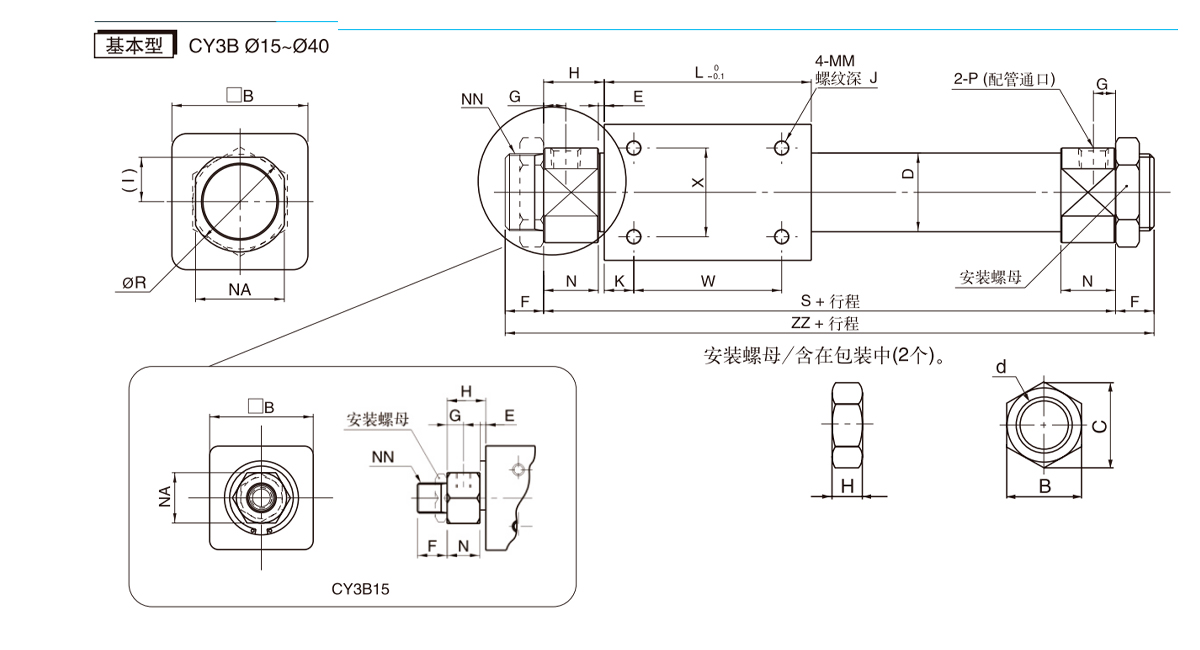

    Model B D E F G H I J K L MM N NA NN R S W X ZZ
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

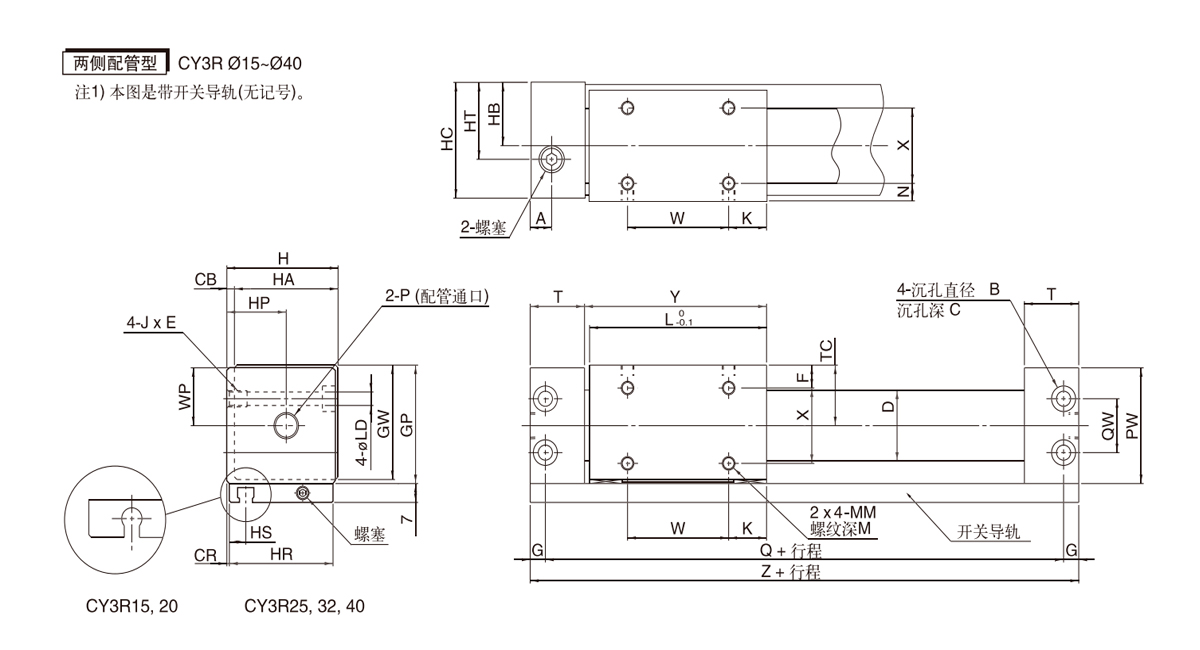

    Model A B C CB CR D F G GP GW H HA HB HC HP HR HS HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Model L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

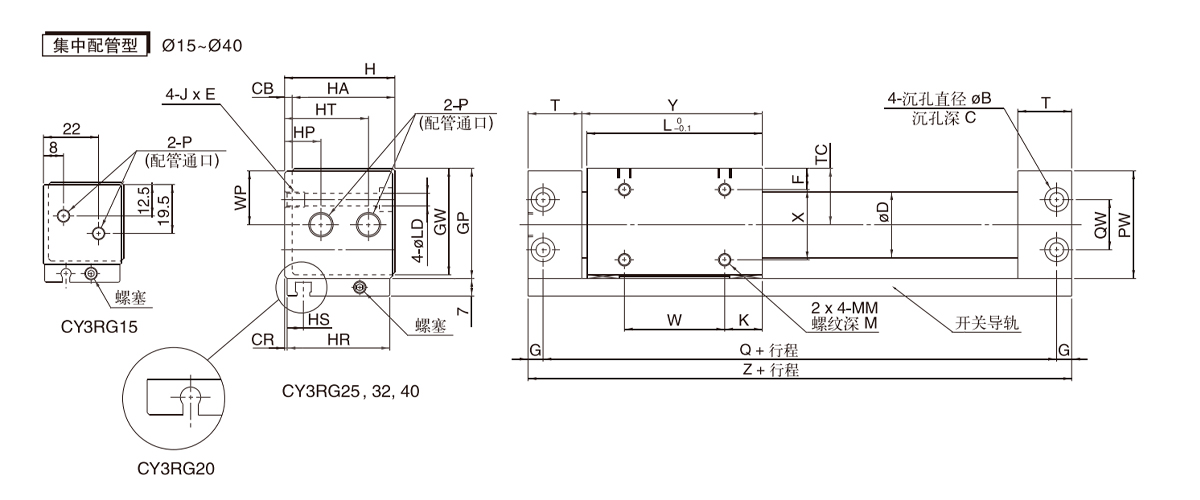

    Model HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Dimensjoner, der ikke er angivet, er de samme som for rørtypen på begge sider.
