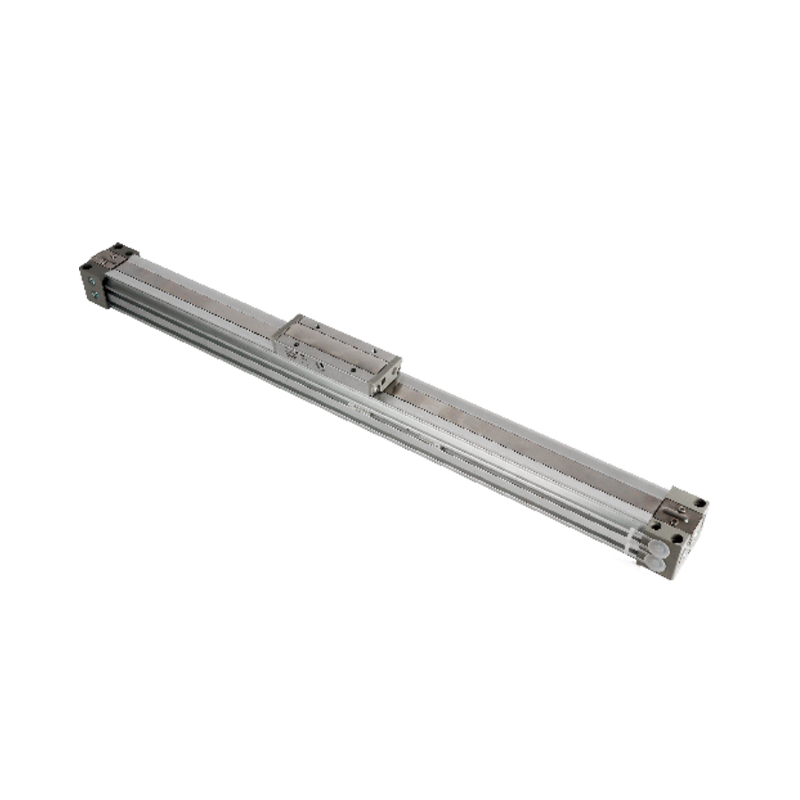

MY1B Series Mekanisk Led Stangløs Cylinder (Basic Type)
  • MY1B Series Mekanisk Led Stangløs Cylinder (Basic Type)
Stangløs cylinder

MY1B Series Mekanisk Led Stangløs Cylinder (Basic Type)

MY1B Series Mekanisk Led stangløs cylinder repræsenterer det grundlæggende design af mekanisk led stangløs cylinder. Dens kerne ligger i at overføre kraft gennem en unik intern mekanisk koblingsmetode. Mens den sikrer stemplets effektive slaglængde, eliminerer den fuldstændigt stempelstangsstrukturen, der strækker sig uden for det traditionelle cylinderlegeme, hvilket giver en grundlæggende løsning til kompakte automatiseringsapplikationer.

Kernefunktioner:
• Brede tilpasningsevnespecifikationer: Det giver en række cylinderdiameterspecifikationer fra Ø10 til Ø100, der dækker en bred vifte af belastnings- og outputbehovsscenarier.

• Fleksibel skinneføringskompatibilitet: Designet kan være kompatibelt med en række tredjeparts standard skinneføringssystemer (styreskinne), der opfylder kravene, hvilket forbedrer dens integrerede tilpasningsevne i komplekse bevægelsesmekanismer.

• Forenklet strukturelt design: Den strukturelle form, der eliminerer den udvendige uafhængige skinneføring, reducerer effektivt kompleksiteten af de overordnede komponenter og installationsforbindelserne, hvilket afspejler designets enkelhed.

• Ekstrem optimering af pladsudnyttelse: Kernedesignkonceptet fokuserer på pladsbesparelse. Ved at fjerne stempelstangen og strømline styrestrukturen, reduceres den plads, som cylinderen optager i bevægelsesretningen, betydeligt, hvilket er særligt velegnet til automatiseringslayout med begrænset installationsplads.

E-mail: manager@cktworld.com
Download
FORRIGE：MY1H-serien mekanisk sammenføjet stangløs cylinder (lineær styretype)
NÆSTE：CY3B/CY3R-serien magnetisk koblet stangløs cylinder grundtype/direkte monteringstype
  • Specifikationer
    Cylinderdiameter (mm) 10 16 20 25 32 40 50 63 80 100
    Væske brugt Luft
    Driftstilstand Dobbeltvirkende
    Driftstrykområde 0,2~0,8 MPa 0,15~0,8 MPa 0,1 ~ 0,8 MPa
    Trykprøvetryk 1,2 MPa
    Omgivelsestemperatur og væsketemperatur 5~60℃
    Buffer Polstring Luft cushion
    Smøring Ingen olie
    Slaglængdetolerance Under 1000 1.8
    1001~3000 2.8     		Under 2700 1,8, 2701 til 5000 2,8
    Rør diameter For- og sideåbninger M5×0,8 1/8 1/4 3/8 1/2
    Bund åbning - Ø4 Ø6 Ø8 Ø10 Ø18

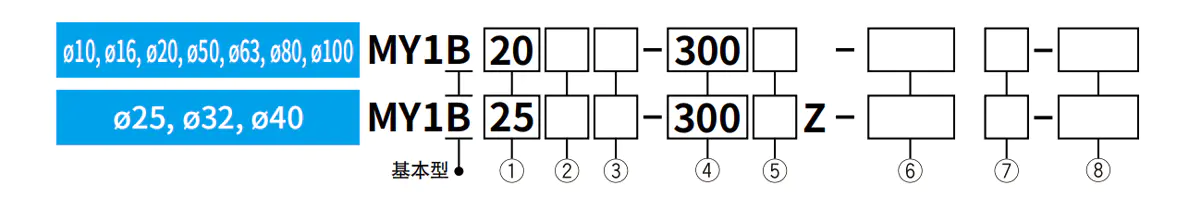

  • ① Cylinderdiameter 10 10 cm ② Typer af gennemgående gevind ⑥ Magnetisk kontakt
    16 16 cm Mark Typer Cylinder diameter Umarkeret Ø10 Ikke-magnetisk kontakt (indbygget magnetisk kontakt med magnetring)
    20 20 cm Umarkeret M tråd Ø10, Ø16, Ø20
    25 25 cm Rc 025, Ø32, Ø40,
    Ø50, Ø63, Ø80,
    Ø100
    32 32 cm TN NPT Ikke-magnetisk kontakt (indbygget berøringsfri magnetisk kontakt med magnetring)
    (Brugerdefinerede specifikationer: -X1810)
    40 40 cm TF G
    50 50 cm ③Rørkonfiguration
    63 63 cm Umarkeret Standard type Ø16~Ø100 Ikke-magnetisk kontakt (indbygget magnetisk ring)
    80 80 cm G Centraliseret rørtype ⑦ Antal magnetiske kontakter
    100 100 cm Bemærk: Kun G er tilgængelig for Ø10. Umarkeret 2
    ④ Cylinderslag (mm) S 1
    Cylinder diameter Standard rejseplan* Langt slag Maksimal slaglængde
    n n
    10, 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※Kan fremstilles i trin på 1 mm.     		Slag, der overstiger standardslaget på 2001 til 3000 mm (1 mm intervaller) 3000
    ⑧Fælles specifikationer tilpasning
    Indikator Specifikationer, indhold
    20, 25, 32
    40, 50, 63
    80, 100     		Slag, der overstiger standardslaget på 2001 til 5000 mm (1 mm trin) 5000 -XB22 Udstyret med RJ soft-type hydrauliske støddæmpere
    -XC67 Støvtæt tætningsliste NBR gummibeklædning specifikationer
    -X168 Specifikationer for gevindbøsning
    Konfigurationseksempel
    *Lang slaglængde kan konfigureres på samme måde som standard slaglængde    MY1B20-3000L-M9BW
    ※ Bemærk venligst, at når slaglængden er mindre end 49 mm, vil luftdæmpningskapaciteten falde, og flere magnetiske kontakter kan ikke installeres.     		-X1810 Ø10 Berøringsfri magnetisk kontakt Magnetisk ring Specifikationer

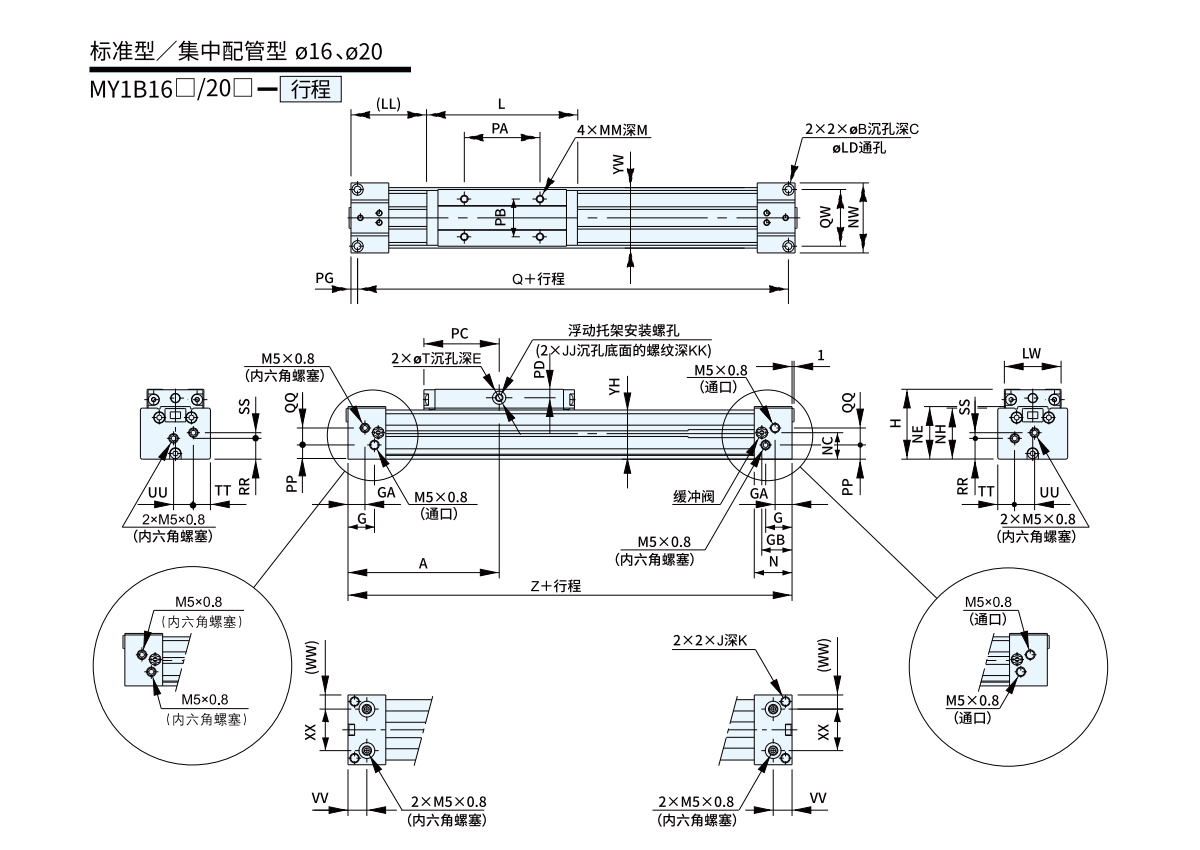

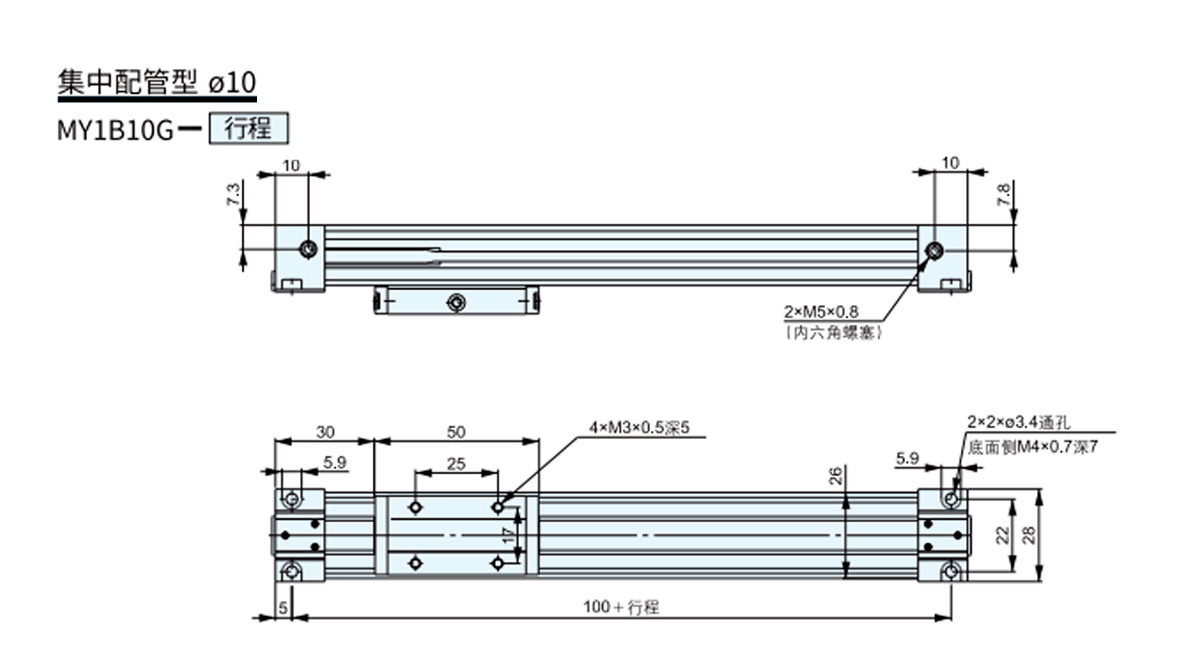

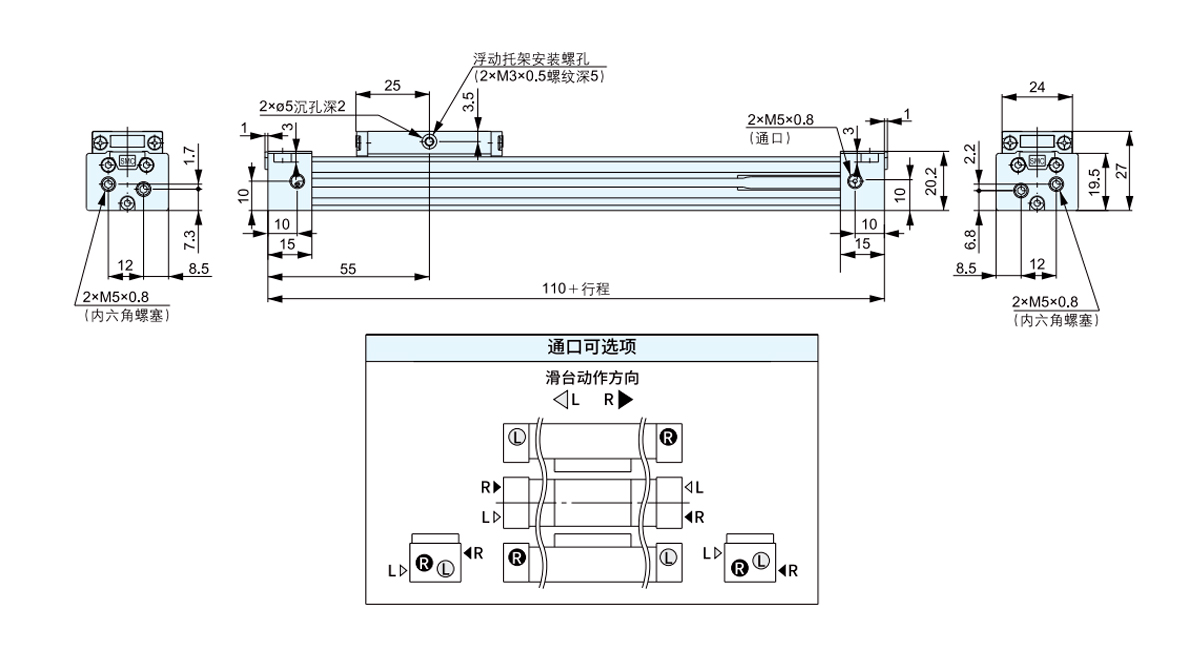

  • Model A B C E G GA GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B16 80 6 3.5 2 14 9 16 37 M5×0,8 M4×0,7 10 6.5 80 3.5 40 30 6 M4×0,7 20 14 27.
    MY1B20 100 7.5 4.5 2 12.5 12.5 20.5 46 M6×1 M4×0,7 12 10 100 4.5 50 37 8 M5×0,8 25 17.5 34

    Model NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B16 27 37 40 20 40 4.5 3.5 7.5 153 9 30 11 3 7 9 10.5 10 7.5 22 26 32 160
    MY1B20 33.5 45 50 25 50 5 4.5 11.5 191 11 36 14.5 5 8 10.5 12 12.5 10.5 24 32.5 40 200

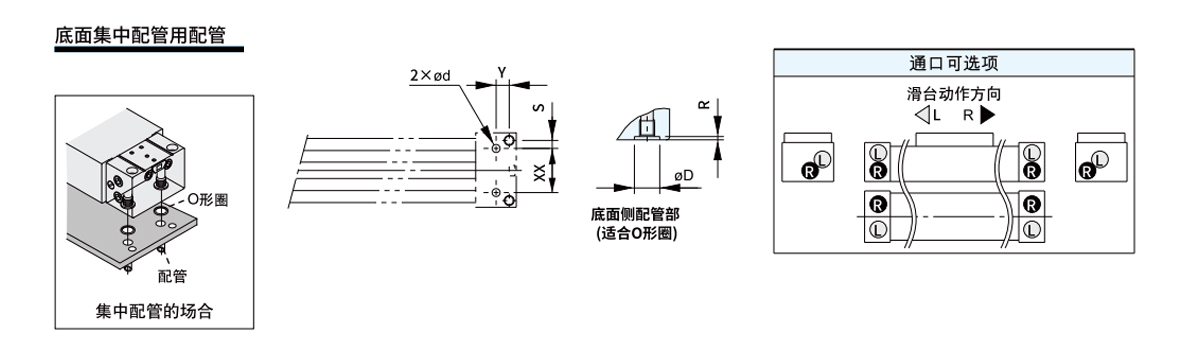

    Model WX Y S d D R Velegnet til O-ringe
    MY1B16 22 6.5 4 4 8.4 1.1 C6
    MY1B20 24 8 6 4 8.4 1.1

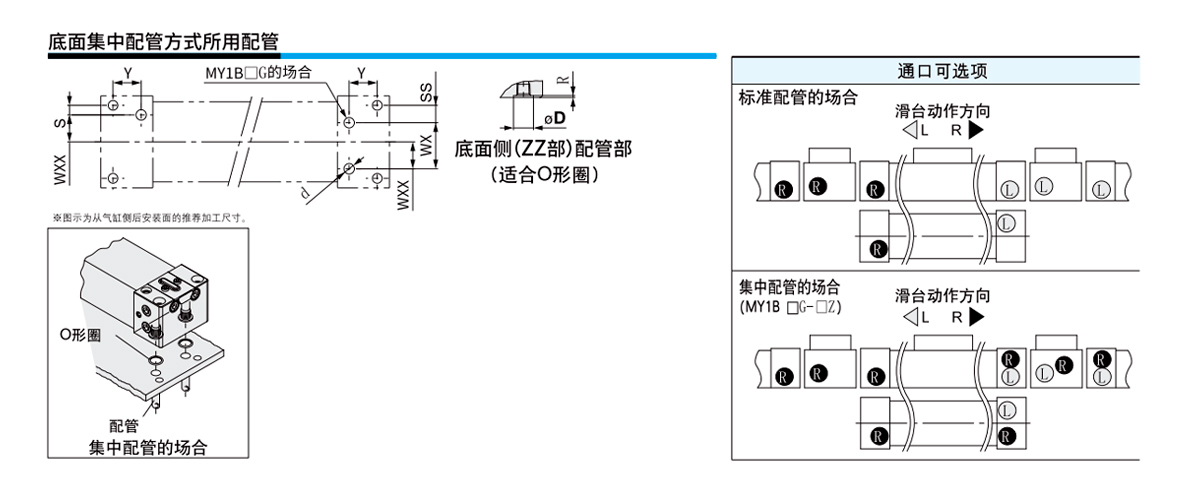

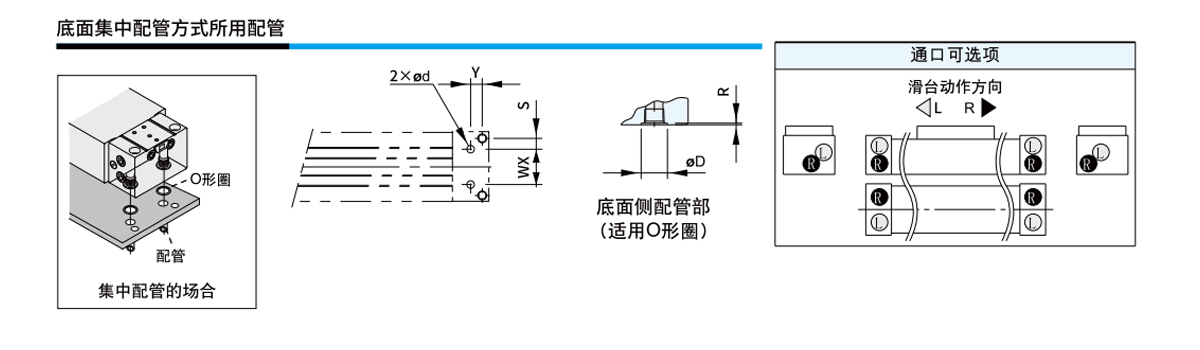

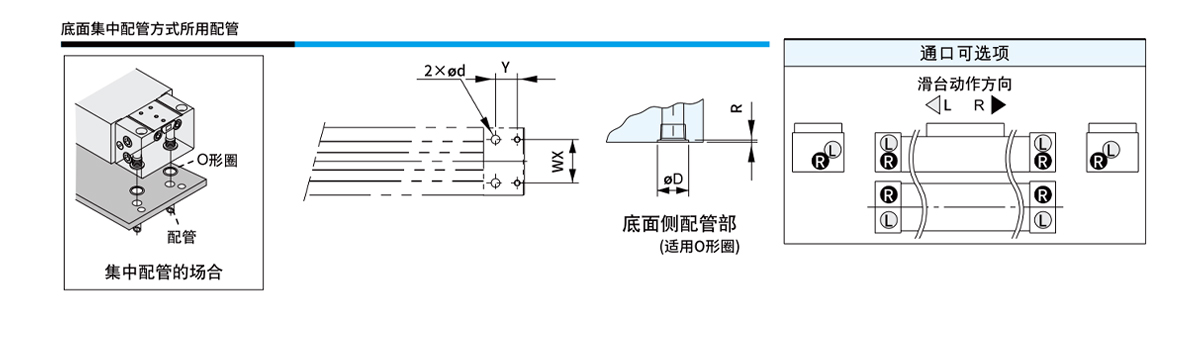

    Standardrør/centralrør fælles

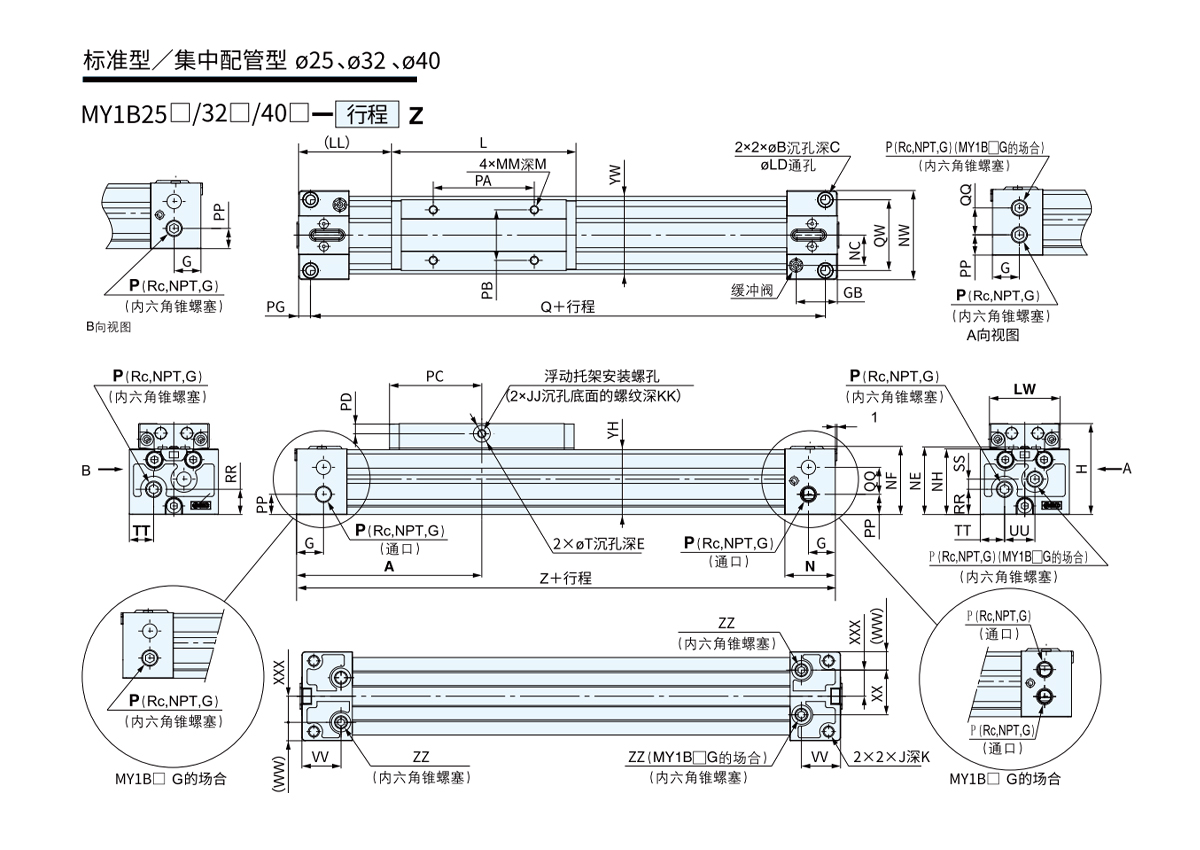

    Model A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE NF NH NW
    MY1B25 110 9 5.5 2 16 24.5 54 M6×1 M5×0,8 9.5 9 110 5.6 55 42 9 M5×0,8 30 18 40.2 40.5 39 53
    MY1B32 140 11 6.6 2 19 28.5 68 M8×1,25 M5×0,8 16 10 140 6.8 70 52 12 M6×1 37 22 50.2 50 49 64
    MY1B40 170 14 8.5 2 23 35 84 M10×1,5 M6×1 15 13 170 8.6 85 64 12 M6×1 45 26.5 62.7 62 61.5 75

    Model P PA PB PC PD PP PG Q QW RR T TT VV WW XXX YH YW Z ZZ I tilfælde af centraliseret rørføring Model QQ SS UU XX
    MY1B25 1/8 60 30 55 6 12 7 206 42 15 10 14.5 23.3 11 15.5 38.5 46 220 Rc1/16 MY1B25□ 16 6 18 26.5
    MY1B32 1/8 80 35 70 10 16 8 264 51 16 10 16 28.5 12 20 48 55 280 Rc1/16 MY1B32□ 16 11 32 40
    MY1B40 1/4 100 40 85 12 18.5 9 322 59 23.5 14 20 35 14 23.5 60.5 67 340 Rc1/8 MY1B40□ 24 12 35 47

    Model WXX Y S d D R Velegnet til O-ringe WX SS
    MY1B25 15.5 16.2 5.5 6 11.4 1.1 C9 26.5 10
    MY1B32 20 20.4 5.5 6 11.4 1.1 40 5.5
    MY1B40 23.5 25.9 6 8 13.4 1.1 C11.2 47 6

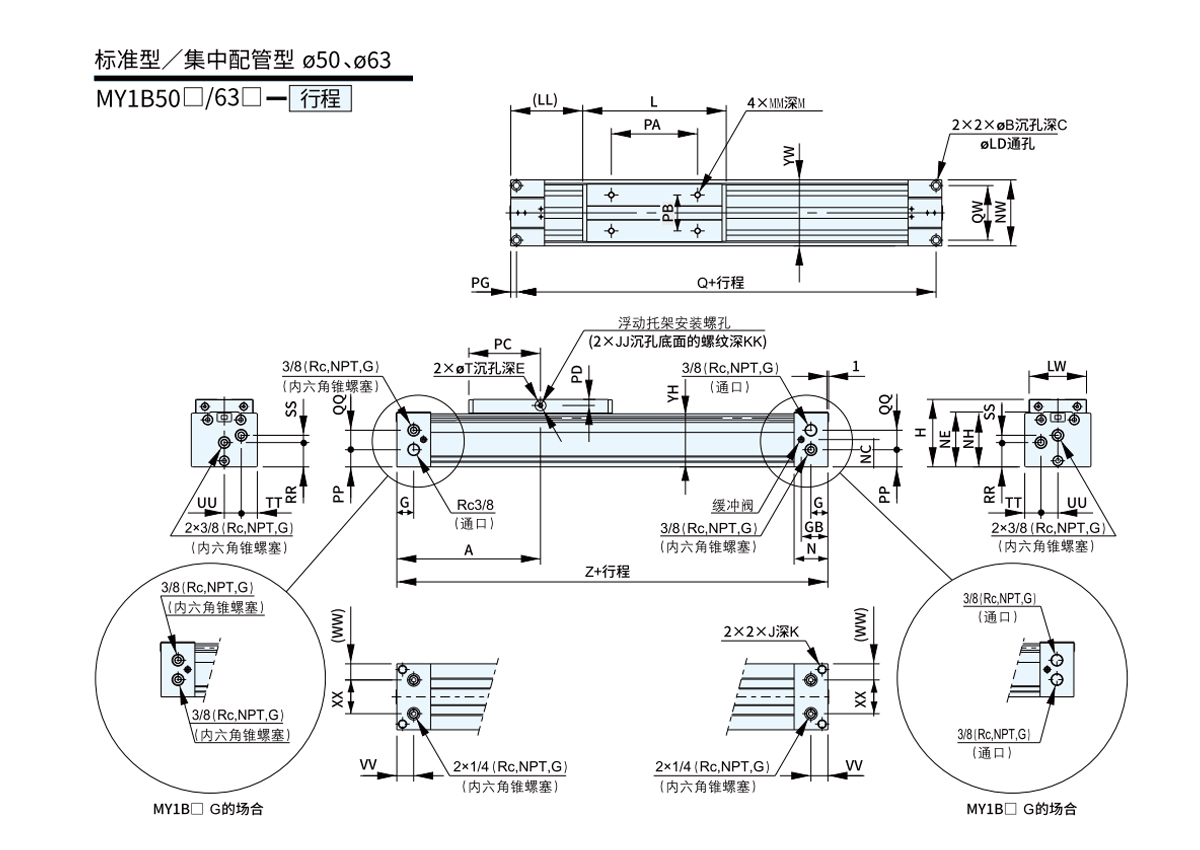

    Model A B C E G GB H J JJ K KK L LD LL LW M MM N NC NE
    MY1B50 200 14 8.5 3 23.5 37 94 M12×1,75 M6×1 25 17 200 9 100 80 14 M8×1,25 47 38 76.5
    MY1B63 230 17 10.5 3 25 39 116 M14×2 M8×1,25 28 24 230 11 115 96 16 M8×1,25 50 51 100

    Model NH NW PA PB PC PD PG PP Q QQ QW RR SS T TT UU VV WW XX YH YW Z
    MY1B50 75 92 120 50 100 8.5 8 24 384 27 76 34 10 15 22.5 23.5 23.5 22.5 47 74 92 400
    MY1B63 95 112 140 60 115 9.5 10 37.5 440 29.5 92 45.5 13.5 16 27 29 25 28 56 94 112 460

    Model WX Y S d D R Velegnet til O-ringe
    MY1B50 47 15.5 14.5 10 17.5 1.1 C15
    MY1B63 56 15 18 10 17.5 1.1

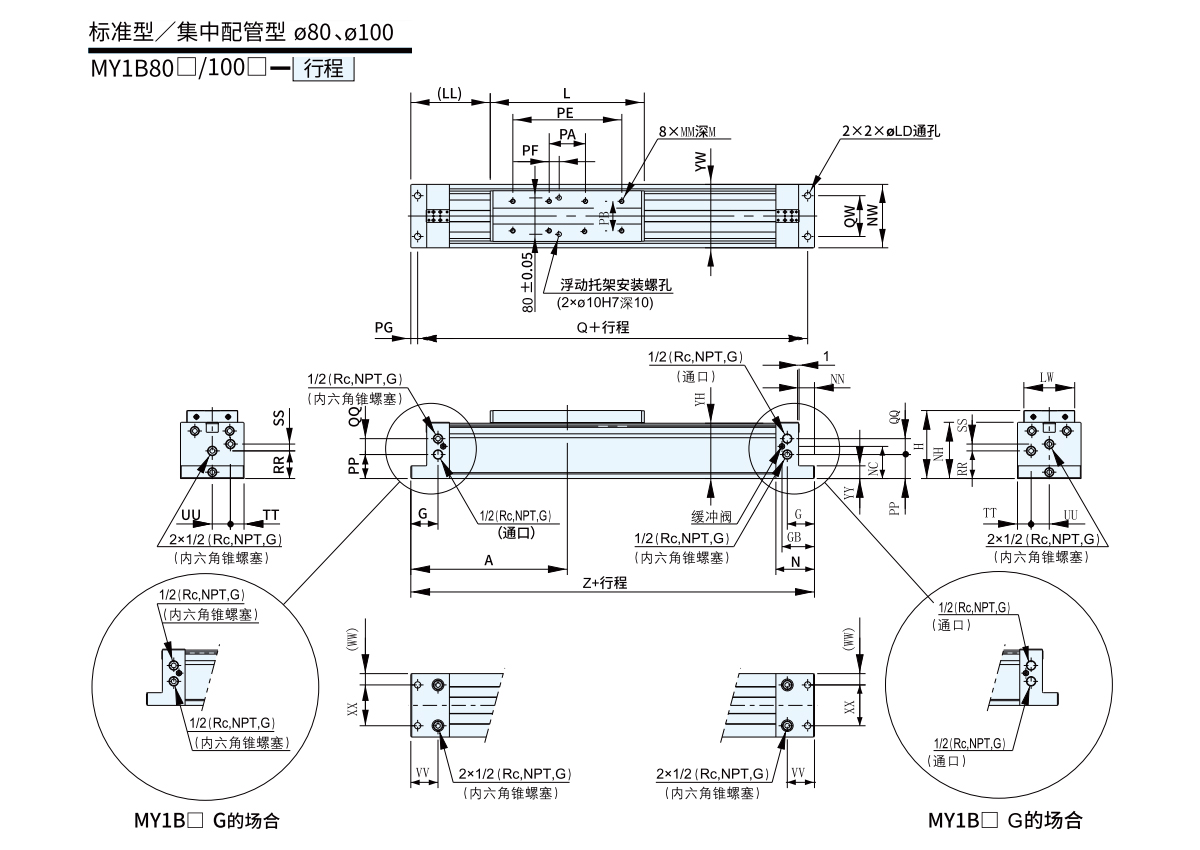

    Model A G GB H L LD LL LW M MM N NC NH NN NW PA PB PE
    MY1B80 345 60 71.5 150 340 14 175 112 20 M10×1,5 85 71 124 35 140 80 65 240
    MY1B100 400 70 79.5 190 400 18 200 140 25 M12×1,75 95 85 157 45 176 120 85 280

    Model PF PG PP Q QQ QW RR SS TT UU VV WW XX YH YW ÅÅ Z
    MY1B80 22 15 53 660 35 90 61 15 30 40 60 25 90 122 140 28 690
    MY1B100 42 20 69 760 38 120 75 20 40 48 70 28 120 155 176 35 800

    Model WX Y d D R Velegnet til O-ringe
    MY1B80 90 45 18 26 1.8 P22
    MY1B100 120 50 18 26 1.8

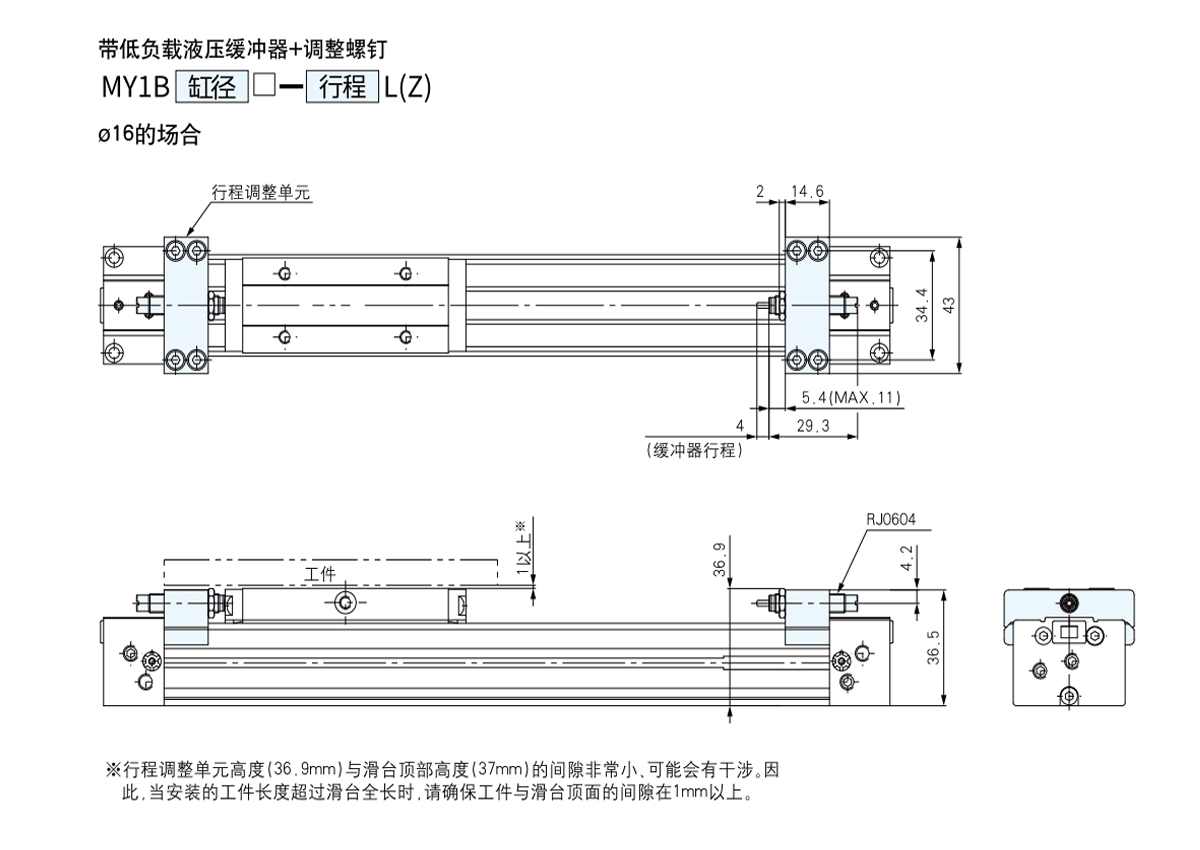

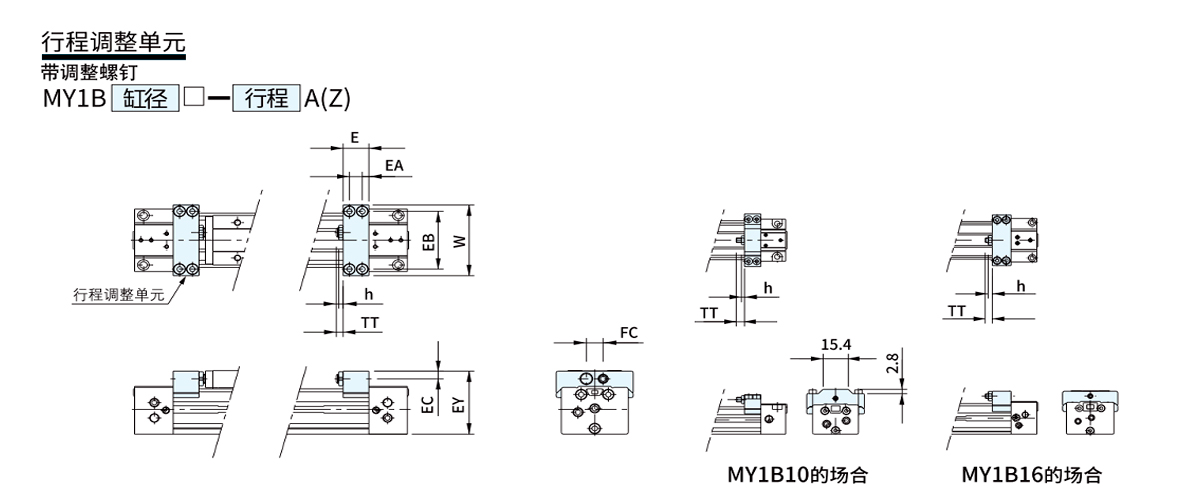

    Velegnet til cylindre E EA EB EC EY FC h TT W
    MY1B10 10 5 28 3.3 26.3 - 1.8 5 (MAX10) 35
    MY1B16 14.6 7 34.4 4.2 36.5 - 2.4 5,4(MAX11) 43
    MY1B20 19 9 43 5.8 45.6 13 3.2 6 (MAX12) 53
    MY1B25 20 10 49 6.5 53.5 13 3.5 5 (MAX16,5) 60
    MY1B32 25 12 61 8.5 67 17 4.5 8 (MAX20) 74
    MY1B40 31 15 76 9.5 81.5 17 4.5 9 (MAX25) 94

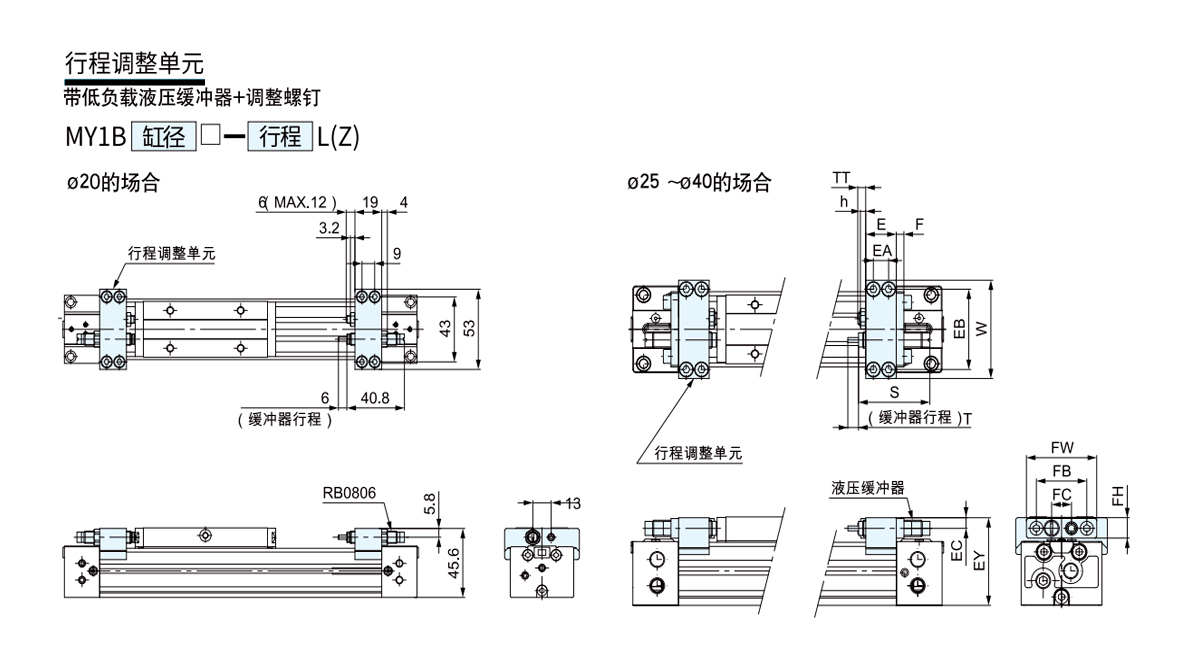

    Velegnet til cylindre E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisk buffer model
    MY1B25 20 10 49 6.5 53.5 6 33 13 12 46 3.5 46.7 7 5 (MAX16,5) 60 RB1007
    MY1B32 25 12 61 8.5 67 6 43 17 16 56 4.5 67.3 12 8 (MAX20) 74 RB1412
    MY1B40 31 15 76 9.5 81.5 6 43 17 16 56 4.5 67.3 12 9 (MAX25) 94 RB1412

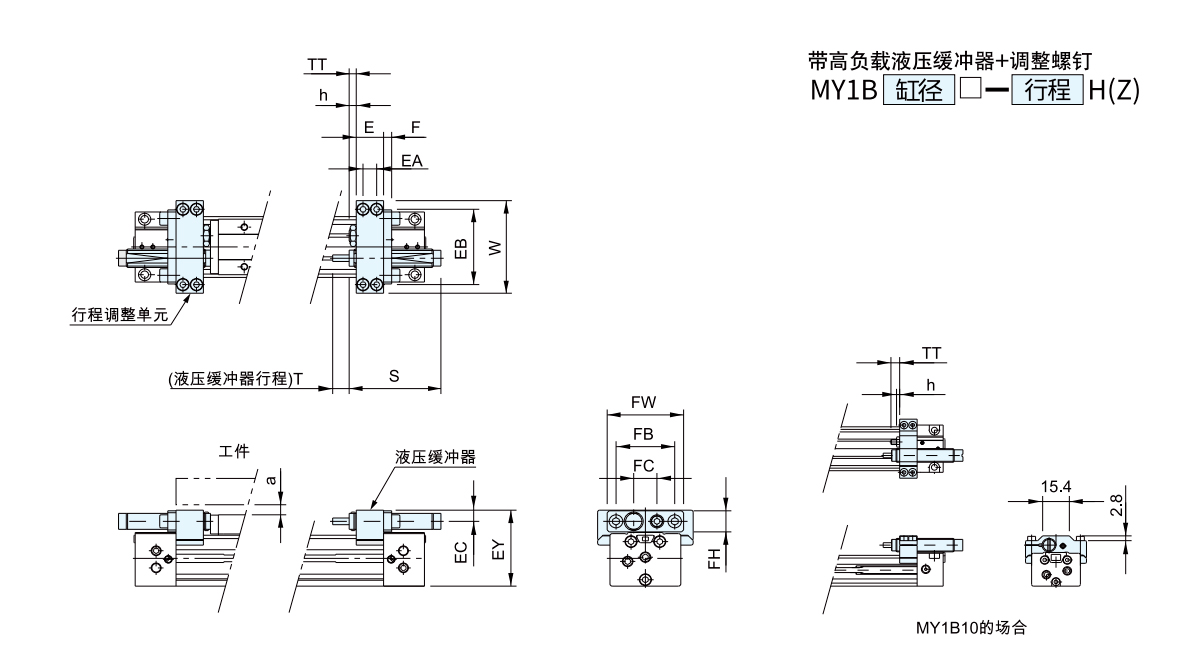

    Velegnet til cylindre E EA EB EC EY F FB FC FH FW h S T TT W Hydraulisk buffer model a
    MY1B10 10 5 28 5.5 29.8 - - 8 - - 1.8 40.8 5 5 (MAX10) 35 RB0805 3.5
    MY1B20 20 10 49 6.5 47.5 6 33 13 12 46 3.5 46.7 7 5 (MAX11) 60 RB1007 2.5
    MY1B25 20 10 57 8.5 57.5 6 43 17 16 56 4.5 67.3 12 5 (MAX16,5) 70 RB1412 4.5
    MY1B32 25 12 74 11.5 73 8 57 22 22 74 5.5 73.2 15 8 (MAX20) 90 RB2015 6
    MY1B40 31 15 82 12 87 8 57 22 22 74 5.5 73.2 15 9 (MAX25) 100 RB2015 4
