Hvad er en luftcylinder? Typer, anvendelser og hvordan de virker

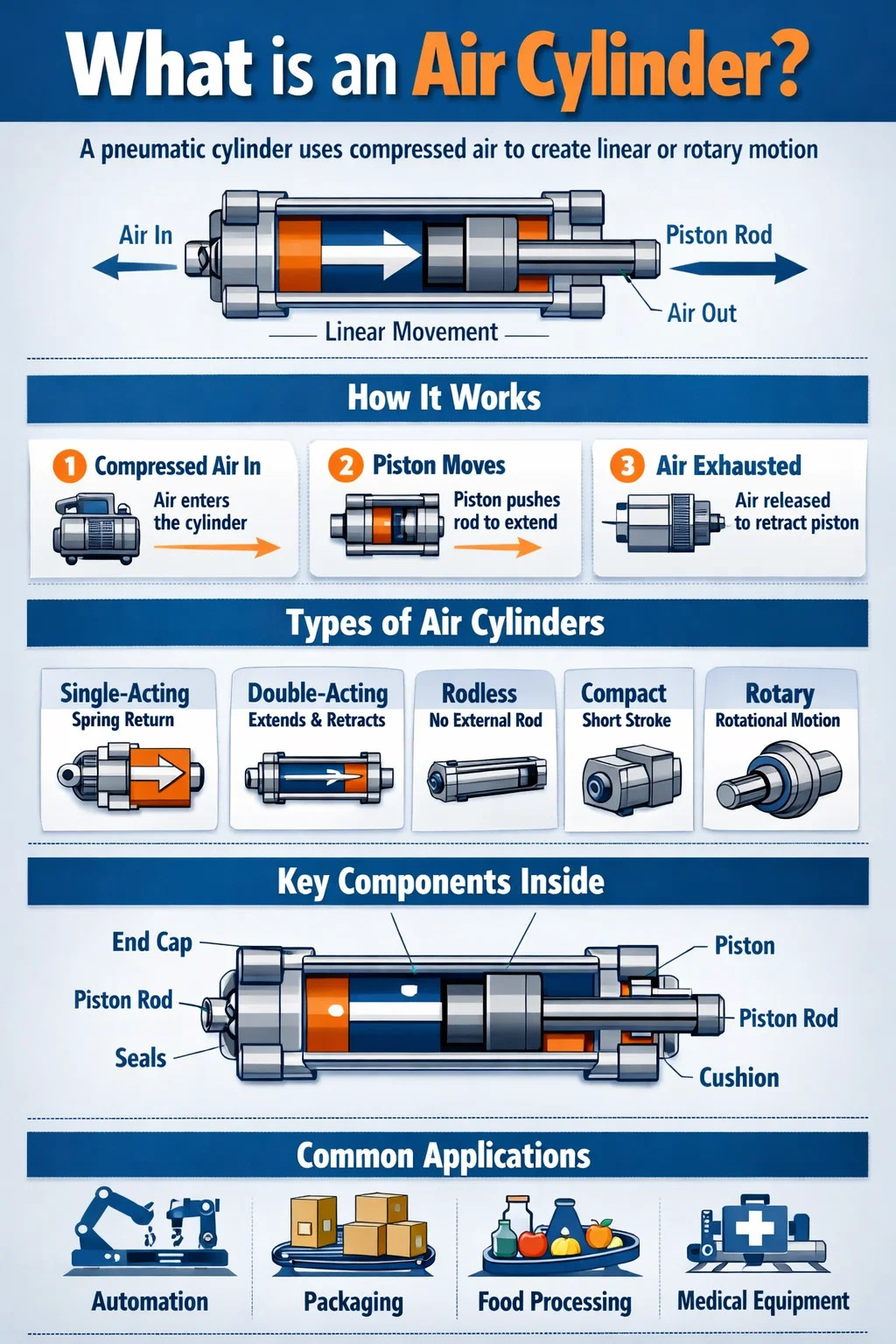

Hvad er en luftcylinder?

An luftcylinder - også kaldet en pneumatisk cylinder - er en mekanisk enhed, der bruger trykluft til at producere lineær eller roterende bevægelse og kraft. Den omdanner den potentielle energi, der er lagret i trykluft, til kontrolleret mekanisk arbejde. I enklere vendinger: du skubber trykluft ind, og cylinderen skubber noget - en klemme, en presse, en ventil, en dør - med en præcis, gentagelig mængde kraft.

Luftcylindre er blandt de mest udbredte aktuatorer inden for industriel automation. De optræder i samlebånd, pakkemaskiner, bilfremstilling, fødevareforarbejdning, medicinsk udstyr og utallige andre systemer. Deres popularitet kommer fra en kombination af enkelhed, lave omkostninger, høj hastighed og iboende renhed sammenlignet med hydrauliske alternativer.

En standard pneumatisk cylinder består af en cylindrisk cylinder, et stempel, en stempelstang, endehætter, tætninger og porte til luftindgang og -udgang. Ved trykluft - typisk kl 60 til 120 PSI (4 til 8 bar) i de fleste industrielle indstillinger — kommer det ind i den ene side af stemplet, det skaber en trykforskel, der driver stemplet og dets vedhæftede stang i én retning. Slipning eller omdirigering af luft vender eller trækker bevægelsen tilbage.

Denne grundlæggende mekanisme har stort set været uændret i mere end et århundrede, men alligevel har moderne fremstilling forfinet luftcylindre til at fungere med tolerancer målt i mikrometer, cykluslevetider overstiger 20 millioner slag , og svartider så hurtigt som et par millisekunder.

Sådan fungerer en luftcylinder: kernemekanikken

At forstå, hvordan en pneumatisk cylinder fungerer, kræver at man ser på tryk, areal og kraft sammen. Udgangskraften en cylinder producerer bestemmes af en ligetil formel:

Kraft (F) = Tryk (P) × Areal (A)

For eksempel har en cylinder med en boringsdiameter på 50 mm et stempelareal på ca. 19,6 cm². Ved et forsyningstryk på 6 bar (87 PSI) producerer den en teoretisk trykkraft på ca 1.178 Newtons (ca. 265 lbf) . Virkelig kraft er lidt mindre på grund af friktion og tætningsmodstand, typisk omkring 80-90% af den teoretiske værdi.

Trin-for-trin betjening

1. En kompressor genererer og opbevarer komprimeret luft i en reservoirtank.
2. En retningsreguleringsventil (normalt en 4/2- eller 5/2-ventil) leder luft til den passende port på cylinderen.
3. Trykluft kommer ind i cylinderkammeret og skubber mod stempelfladen.
4. Stemplet bevæger sig og driver stangen udad (forlængerslag).
5. Ventilen skifter, sender luft til den modsatte side og udtømmer det første kammer.
6. Stemplet trækkes tilbage til sin startposition.

Hastigheden styres af flowreguleringsventiler (også kaldet nåleventiler eller drosselventiler), som begrænser, hvor hurtigt luft kan komme ind eller ud af cylinderkammeret. Dæmpningsfunktioner, der er indbygget i endekapperne, sænker stemplet nær slutningen af ​​slaget for at forhindre stødskader - en vigtig overvejelse, når belastningen er tung, eller slagene er lange.

Typer af luftcylindre og deres forskelle

Ikke alle pneumatiske cylindre er ens. Den valgte type til enhver applikation afhænger af den nødvendige bevægelse, tilgængelig plads, belastningsegenskaber og miljøforhold. Her er de mest brugte kategorier:

Enkeltvirkende cylindre

En enkeltvirkende cylinder bruger trykluft til kun at bevæge stemplet i én retning. Returbevægelsen udføres af en indvendig fjeder eller en ekstern belastning (f.eks. tyngdekraft). Disse cylindre har kun én luftport. De er enklere, bruger mindre luft pr. cyklus og er ideelle til fastspænding, stempling og fastholdelse, hvor arbejdskraften kun er nødvendig i én retning. Almindelige borestørrelser spænder fra 8 mm til 100 mm , med slaglængder typisk op til 200 mm på grund af fjederbegrænsninger.

Dobbeltvirkende cylindre

Den mest udbredte type inden for industriel automation. En dobbeltvirkende cylinder bruger trykluft til både forlængelse og tilbagetrækning. To luftporte - en på hver side af stemplet - tillader uafhængig kontrol af hver retning. Dette giver drevet kraft i begge retninger, hvilket gør den velegnet til at skubbe, trække, løfte, trykke og enhver applikation, der kræver aktiv kontrol af returslaget. Borestørrelser kan variere fra 6 mm til over 500 mm , og slag kan strække sig til flere meter i specialiserede designs.

Stangløse cylindre

I stedet for en konventionel stempelstang, der strækker sig fra den ene ende, overfører en stangløs cylinder bevægelse gennem en mekanisk eller magnetisk kobling langs ydersiden af cylindercylinderen. Dette design kræver nogenlunde halvdelen af installationslængden af en konventionel cylinder til samme slag, hvilket gør den værdifuld på trange pladser. Stangløse cylindre er almindelige i pick-and-place-systemer, portalautomatisering og glideborde.

Kompakte og kortslagscylindre

Også kaldet flade cylindre eller pandekagecylindre, disse er designet til meget korte slag - ofte 1 mm til 50 mm - i begrænsede rum. Deres lavprofilerede formfaktor gør dem til en favorit inden for elektronikfremstilling, PCB-håndtering og samling af medicinsk udstyr, hvor pladsen er en præmie.

Roterende aktuatorer

Mens de fleste mennesker forbinder luftcylindre med lineær bevægelse, konverterer roterende pneumatiske aktuatorer trykluft til vinkelbevægelse. De bruges til at rotere ventiler, positionere dele eller drive indeksborde. Fælles rotationsvinkler er 90°, 180° og 270° , selvom der også findes versioner med kontinuerlig rotation.

Tandem cylindre

To cylindre forbundet i serie og deler den samme stempelstang. Denne konfiguration fordobler nogenlunde udgangskraften uden at øge boringsdiameteren - nyttig, når der er behov for høj kraft, men installationsdiameteren er begrænset.

Multi-Position cylindre

Standardcylindre tilbyder to positioner: helt udstrakt og helt tilbagetrukket. Flerpositions (eller flertrins) cylindre kombinerer to eller flere cylindre for at opnå tre eller fire diskrete positioner langs slaget. Dette er nyttigt til indeksering, delpositionering og monteringsoperationer, der kræver flere stoppunkter uden servostyring.

Nøglekomponenter inde i en pneumatisk cylinder

Hver luftcylinder - uanset type eller størrelse - er bygget af flere kritiske komponenter. At forstå disse dele hjælper med at specificere, vedligeholde eller fejlfinde en cylinder i marken.

• Tønde (cylinderrør): Hovedlegemet, der indeholder stemplet og styrer dets vandring. Normalt lavet af aluminiumslegering, rustfrit stål eller kulstofstålrør med en præcisionsslebet indvendig overflade. Overfladeruheden holdes typisk til Ra 0,4-0,8 µm for at minimere slid på tætninger.
• Stempel: Den skiveformede komponent, der adskiller de to luftkamre inde i løbet. Det overfører pneumatisk tryk til mekanisk kraft på stangen. Stempler bærer O-ring eller læbetætninger for at forhindre luftlækage mellem kamrene.
• Stempelstang: En præcisionsslebet stålaksel (ofte forkromet eller hårdanodiseret) fastgjort til stemplet og strækker sig gennem den ene eller begge endekapper. Stangdiameteren er dimensioneret til at modstå knæk under trykbelastning - typisk ved hjælp af Eulers kolonneknækningsformel til længere slag.
• Endehætter (hoved og hætte): Luk de to ender af tønden. Endehætten (hovedet) på stangsiden indeholder stangtætningen og viskerforseglingen. Den blinde endehætte (hætten) kan omfatte pudeventiler og luftåbninger.
• Forseglinger: Måske de mest vedligeholdelseskritiske komponenter. Stempeltætninger forhindrer tværkammerlækage; stangtætninger forhindrer ekstern lækage; viskertætninger (også kaldet skrabetætninger) udelukker støv og forurenende stoffer i at komme ind. Almindelige tætningsmaterialer inkluderer NBR (nitril), polyurethan, PTFE og Viton - hver egnet til forskellige temperaturområder og medier.
• Pudeventiler: Justerbare nåleventiler indbygget i endehætterne, der fanger en lille luftlomme foran stemplet nær slagenden, og bremser den gradvist. Uden støddæmpning kan cylindre, der arbejder ved høj hastighed med tung belastning, generere stødkræfter, der overstiger 10 kN , hvilket forårsager for tidligt slid eller strukturelle skader.
• Stangleje (bøsning): En lavfriktionslejeflade i hovedendekappen, der styrer stangen og optager sidebelastninger. Ofte lavet af sintret bronze eller IGUS-type selvsmørende polymer.
• Positionssensorer/magnetiske kontakter: Mange cylindre har en ekstern rille til montering af reed-kontakter eller Hall-effekt-sensorer, der registrerer en magnet indlejret i stemplet. Disse giver positionsfeedback - helt udstrakte eller helt tilbagetrukne signaler - uden nogen gennemtrængning af cylinderkroppen.

Nøglespecifikationer at forstå, når du vælger en luftcylinder

At vælge den rigtige pneumatiske cylinder til en applikation er mere nuanceret, end det umiddelbart ser ud til. Hvis specifikationen bliver forkert, kan det resultere i utilstrækkelig kraft, for tidlig tætningsfejl, knækning af stangen eller dårlige cyklustider. Her er de parametre, der betyder mest:

Borediameter

Den indvendige diameter af tønden. Dette er den primære determinant for udgangskraft. Standard borestørrelser følger ISO 6432 (for borediametre 8–25 mm) og ISO 15552 (for 32–320 mm). Almindelige størrelser omfatter 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 og 200 mm. En større boring betyder mere kraft ved samme tryk, men også mere luftforbrug pr. cyklus.

Slaglængde

Stempelstangens samlede vandringsafstand fra helt tilbagetrukket til helt udstrakt. Standardslag er ofte tilgængelige i intervaller på 25 mm, selvom tilpassede længder er almindelige. Længere slag øger risikoen for knækning af stangen og kræver kontrol af cylinderens spændingsbelastning i forhold til den påførte trykkraft.

Driftstryk

De fleste industrielle pneumatiske cylindre er klassificeret til 1 til 10 bar (14,5 til 145 PSI) arbejdstryk. Den mest almindelige plantelufttilførsel er 6–7 bar. Bekræft altid det maksimale driftstryk for en cylinder før installation - hvis det overskrides, kan det sprænge tætninger eller deformere endedæksler.

Stangdiameter og knækmodstand

Ved kompressions- (skub)belastninger skal stangen kontrolleres for knækning, især ved lange slag. Den sikre trykbelastning afhænger af stangens diameter, frie knæklængde og monteringskonfiguration. En cylinder med en 20 mm stang ved 800 mm fri længde må kun håndteres sikkert 3-4 kN i kompression - betydeligt mindre end dens teoretiske stempelkraft.

Driftstemperatur

Standard cylindre med NBR tætninger opererer mellem -20°C og 80°C . Til højere temperaturer (op til 200°C) kræves Viton- eller PTFE-tætninger. Fødevare- og renrumsvarianter bruger specielle materialer og overfladebehandlinger for at opfylde sanitære og forureningsstandarder.

Monteringsstil

Hvordan en cylinder monteres på en maskinramme har betydelige konsekvenser for lastfordeling og justering. Almindelige monteringsstile inkluderer:

• Fod/flangemontering: Stiv, fast montering. Bedst til rene lineære belastninger uden vinkelvariation.
• Gaffelbeslag (bageste drejeled): Giver cylinderen mulighed for at dreje og optage belastninger, der ændrer vinkel under slaget.
• Trunion montering: Drejer fra siden, velegnet til tunge opgaver med betydelige vinkelbevægelser.
• Fastgørelser af stangende: Kugleformede stangøjer eller gaffelstangsender ved spidsen tillader vinkeljustering ved belastningstilslutningspunktet.

Hvor der bruges luftcylindre: Real-World Applications

Pneumatiske cylindre forekommer i stort set alle industrier, der involverer automatiseret bevægelse. Deres hastighed, enkelhed og renhed (udstødningsluft er kun luft, ikke olie) gør dem til den foretrukne aktuator i utallige miljøer.

Fremstillings- og montageautomatisering

I bilfabrikker driver pneumatiske cylindre robotsvejsearmaturer, deleklemmer, prespasningsværktøjer og transportører. Et enkelt samlebånd kan indeholde hundreder til tusindvis af luftcylindre, der arbejder med cyklushastigheder på 30 til 120 cyklusser i minuttet . Repeterbarheden af ​​pneumatisk positionering - med hardstop-endepositioner - gør dem pålidelige til produktion i store mængder.

Emballeringsmaskiner

Påfyldningsmaskiner, hættehoveder, etiketapplikatorer, kartonoprettere og kuffertforseglere er alle afhængige af pneumatiske cylindre for hurtig, repeterbar bevægelse. En aftapningslinje, der kører med 600 flasker i minuttet, vil cykle sin påfyldningscylinder 10 gange i sekundet - hvilket stiller ekstreme krav til tætningslevetid og ventilresponstid.

Forarbejdning af mad og drikke

Rustfri stålcylindre med FDA-kompatible forseglinger bruges til kødportionering, bagerimaskiner, mejeriforarbejdning og grøntsagssortering. Evnen til at vaske udstyr ned med vand og rengøringsmidler uden at beskadige aktuatoren er en kritisk fordel i forhold til hydrauliske alternativer i dette miljø.

Medicinsk og farmaceutisk udstyr

Renrumskompatible cylindre fremstillet af anodiseret aluminium eller rustfrit stål med tætninger med lav afgasning vises i tabletpressemaskiner, sprøjtefyldningsudstyr og diagnostiske analysatorer. Disse cylindre skal opfylde strenge forureningsstandarder og fungerer ofte med instrumentkvalitet luftfiltreret til 0,01 µm .

Byggeri og tungt udstyr

Mens store entreprenørmaskiner primært bruger hydrauliske cylindre for deres overlegne kraft-til-størrelse-forhold, optræder pneumatiske cylindre i luftbremser til lastbiler og tog, pneumatiske hamre, nitteværktøjer og dørbetjeningsmekanismer. Trykluft ved 8-10 bar kan generere bremsekræfter, der er tilstrækkelige til at standse en 40 tons leddelt lastbil pålideligt under våde og støvede forhold.

Udskrivning og papirhåndtering

Baneoffsetpresser, arkfødepresser og papirkonverteringsmaskiner bruger pneumatiske cylindre til justering af niprulle, aftrykskast-on/off, blækfontænekontrol og gribemekanismer. Hastigheden af pneumatisk aktivering matcher de høje kørehastigheder for moderne presser - nogle arbejder ved over 15.000 ark i timen .

Landbrugsmaskiner

Plantemaskiner, sprøjter og høstudstyr bruger luftcylindre til udmåling af frø, foldning af sprøjtebom og styring af bagklappen. Robusthed i udendørs miljøer med støv, mudder og temperatursvingninger fra -30°C ved vinteropbevaring til 50°C ved sommerdrift i marken er et nøglekrav for pneumatiske komponenter til landbruget.

Luftcylindre vs. hydrauliske cylindre vs. elektriske aktuatorer

Når ingeniører vælger en aktuatortype, sammenligner de pneumatiske cylindre med to hovedalternativer: hydrauliske cylindre og elektriske aktuatorer (servo- eller stepdrevne lineære trin). Hver teknologi har et særskilt sweet spot.

Energieffektiviteten af pneumatiske systemer - ofte citeret omkring 10-15 % samlet når der tages højde for kompressorens ineffektivitet, distributionstab og udstødningstab - er deres væsentligste svaghed i sammenhæng med moderne energibevidst fremstilling. De lave enhedsomkostninger, pålideligheden og den udbredte tilgængelighed af anlæggets trykluftsinfrastruktur fortsætter dog med at gøre pneumatiske cylindre til den praktiske standard for højhastighedsapplikationer med moderat kraft.

Elektriske aktuatorer er i stigende grad konkurrencedygtige til applikationer, der kræver præcis mellempositionering, kraftkontrol eller programmerbare bevægelsesprofiler - egenskaber, som standard pneumatiske cylindre ikke kan matche uden at tilføje proportionalventiler og feedbacksensorer, hvilket øger kompleksiteten og omkostningerne markant.

Det pneumatiske kredsløb: Sådan forbindes luftcylindre til et system

En luftcylinder er kun en del af et pneumatisk kredsløb. For at fungere korrekt skal den have et korrekt designet system omkring sig. At forstå de understøttende komponenter er afgørende for enhver, der specificerer eller vedligeholder pneumatiske systemer.

Air Preparation Unit (FRL)

FRL-enheden — Filter, Regulator, Lubricator — konditionerer trykluft, før den når cylinderen. Filteret fjerner partikler og fugt; regulatoren indstiller arbejdstrykket; smøreren (bruges mindre almindeligt i dag med moderne selvsmørende tætninger) tilføjer en fin olietåge for at beskytte interne komponenter. Betjening af en cylinder med snavset, våd eller forkert trykluft er den primære årsag til for tidlig tætningsfejl.

Retningsreguleringsventiler

Magnetbetjente retningsventiler - typisk 5/2 eller 5/3 vejs konfigurationer — kontrollere, hvilken port på en dobbeltvirkende cylinder, der modtager tilluft, og hvilken udsugning. Svartider på 5-15 millisekunder er typiske for standard magnetventiler. Højhastighedsapplikationer kan bruge pilotbetjente eller tallerkenventiler til hurtigere skift.

Flow kontrolventiler

Måler-out flowkontrol er standardmetoden til hastighedsregulering i pneumatiske cylindre. De begrænser udstødningsstrømmen, der forlader cylinderen, hvilket skaber et modtryk, der dæmper og kontrollerer stempelhastigheden. Meter-in (begrænser forsyningen) bruges i specifikke situationer, men kan forårsage inkonsekvent hastighed med varierende belastning.

Trykregulatorer og sikkerhedsventiler

Individuelle point-of-use regulatorer tillader forskellige cylindre i det samme system at arbejde ved forskellige tryk - for eksempel en blid klemkraft på en skrøbelig del sammen med en høj-kraft presseoperation. Sikkerhedsudstødningsventiler afbryder lufttilførslen til hele zoner eller maskiner i nødstopsituationer, hvilket frigiver lagret energi sikkert.

Almindelige problemer med luftcylindre og hvordan man diagnosticerer dem

Selv velspecificerede og korrekt installerede pneumatiske cylindre støder på problemer over tid. At kende de mest almindelige fejltilstande sparer diagnosticeringstid og forhindrer uplanlagt nedetid.

Luftlækage

Ekstern lækage omkring stempelstangen eller portfittings kan normalt detekteres ved lyd eller ved at påføre sæbevand og holde øje med bobler. Intern lækage forbi stempeltætningen får cylinderen til at krybe eller undlade at holde position under belastning - hørbar som luft, der slipper ud gennem udstødningsporten, når cylinderen beordres til at holde. Udskiftning af tætninger er standardreparationen; udskiftningssæt er tilgængelige til de fleste ISO-standardcylindre.

Langsom eller inkonsekvent bevægelse

Træge cylindre er ofte forårsaget af begrænset flow fra et blokeret filter, underdimensionerede slanger, en delvist lukket flowkontrol eller en slidt eller forurenet retningsventil. Tjek forsyningstrykket ved cylinderporten (ikke kun ved kompressoren) - betydelige trykfald på tværs af lange slangeløb eller underdimensionerede fittings er almindelige i planter, hvor distributionssystemet er vokset organisk over år.

Stangscoring og for tidlig sælslitage

Sidebelastninger - kræfter påført vinkelret på cylinderaksen - accelererer stanglejer og tætningsslid. Cylinderen er kun designet til aksial belastning. Hvis applikationen udsætter stangen for sidebelastning, skal der tilføjes et lineært styr eller et eksternt leje for at bære belastningen uden for aksen. Forurenet luft (partikler eller vand) forårsager også slibende slid inde i løbet.

End-of-Stroke Banging og stødskader

Når en cylinder når slutningen af sin slaglængde, og stemplet rammer endehætten med høj energi, genererer den stødbølger, støj og mekanisk belastning. Justering af de indbyggede pudeventiler (drejning af nålen med uret for at øge begrænsningen) er det første skridt. Hvis cylinderen mangler støddæmpning, kan eksterne støddæmpere eller justerbare decelerationskontroller tilføjes til kredsløbet.

Cylinderen kan ikke bevæge sig

En cylinder, der slet ikke bevæger sig, peger normalt på: ingen lufttilførsel (ventilen skifter ikke, blokeret ledning, lukket isolator), fastlåst stempel fra korrosion (almindelig efter lang opbevaring uden smøring) eller en knækket stang på grund af for stor sidebelastning eller overtryk. Systematisk kontrol - bekræft trykket ved porten, bekræft ventilskift med en magnetindikator, og inspicér derefter cylinderen mekanisk - isolerer hurtigt årsagen.

Vedligeholdelse bedste praksis for pneumatiske cylindre

Moderne luftcylindre er designet til minimal vedligeholdelse, men "minimal" er ikke det samme som "nul". En struktureret forebyggende vedligeholdelsestilgang forlænger levetiden betydeligt.

• Hold luften ren og tør: Tøm vandet fra kompressortanken og filtrene regelmæssigt. Installer en kølet lufttørrer på systemer i fugtige omgivelser. Et trykdugpunkt på 3°C eller lavere ved cylinderen er et godt mål. Vand i trykluft forårsager korrosion inde i cylinderen og svulmer elastomertætninger.
• Efterse stangens tilstand ugentligt: Ridser på kromstangens overflade beskadiger stangtætningen ved hvert slag. Fjern kilder til mekanisk kontakt med stangen (svejsesprøjt, fejljusterede armaturer) og udskift rillede stænger, før de ødelægger tætningen.
• Udskift tætninger proaktivt: Mange anlæg erstatter cylindertætningssæt med et fast interval - typisk hver 2 til 3 år på højcyklusudstyr - i stedet for at vente på fejl. Uplanlagt nedetid på en produktionslinje koster typisk langt mere end et tætningssæt og 30 minutters arbejde.
• Tjek monteringshardware: Vibration løsner bolte, gaffelbolte og låsemøtrikker i stangenden. En løsnet drejetap kan tillade en cylinder at vippe sidelæns, hvilket genererer sidebelastninger, der fremskynder slid. Drejningsmomentkontrol monteringshardware kvartalsvis på højcyklus- eller højvibrationsudstyr.
• Overvåg for krybning eller positionsdrift: En dobbeltvirkende cylinder, der holder en statisk belastning, bør ikke drive. Langsomme positionsændringer under belastning indikerer bypass af stempeltætningen - et advarselstegn på forestående fejl, før det bliver et sikkerhedsproblem eller kvalitetsdefekt.
• Hav reservecylindre eller tætningssæt ved hånden: For kritiske produktionscylindre reducerer en komplet reserveenhed på hylden MTTR (Mean Time to Repair) fra timer til minutter. Standard ISO-cylindre fra lagerførte distributører kan købes hurtigt, men tilpassede eller specialiserede enheder kan have leveringstider på flere uger.

Innovationer og tendenser inden for pneumatisk cylinderteknologi

Selvom det grundlæggende princip for en pneumatisk cylinder ikke har ændret sig, fortsætter producenterne med at forfine og udvide teknologien på meningsfulde måder.

Integreret positionsregistrering og IO-link

IO-Link-kompatible sensorer, der er monteret på standardcylindre, giver nu kontinuerlig positionsfeedback, diagnostik (cyklustælling, temperatur, driftstimer) og parametrering via en to-leder digital grænseflade. Dette flytter den pneumatiske cylinder fra en "dum" aktuator til en intelligent komponent i en Industry 4.0-arkitektur, hvilket muliggør forudsigelig vedligeholdelse og fjernovervågning uden at tilføje dedikerede ledninger.

Proportional pneumatik

Proportionale tryk- og flowventiler, kombineret med positionstransducere, muliggør lukket-sløjfekraft og positionskontrol af luftcylindre. Selvom de ikke matcher præcisionen af servoelektriske systemer, kan disse systemer opnå positioneringsrepeterbarhed ±0,1 mm og kontrolleret kraftpåføring — egenskaber, der tidligere var begrænset til hydrauliske eller elektriske aktuatorer. Omkostningerne er fortsat højere end simpel tænd/sluk pneumatik, men lavere end fuld servoelektriske systemer.

Energigenvinding og -effektivitet

Trykluft er dyrt - at generere 1 kW mekanisk arbejde fra trykluft koster typisk 7-8 gange mere end det samme arbejde fra en elmotor. Dette har drevet udviklingen af ​​trykforstærkende systemer, luftbesparende kredsløb, der afbryder forsyningen ved midten af ​​slaget, og genvindingssystemer, der fanger udstødningsenergi. Nogle producenter rapporterer luftbesparelser på 30-50 % i optimerede kredsløb.

Letvægts og korrosionsbestandige materialer

Højstyrke anodiseret aluminium, fiberforstærkede polymerer og rustfri stålcylindre reducerer vægten - vigtigt i applikationer, hvor cylinderen er monteret på en bevægelig del - samtidig med at den modstår aggressive vaskekemikalier, saltspray og udendørs eksponering. Cylindre af medicinsk kvalitet bruger elektropoleret rustfrit stål hele vejen igennem for at eliminere potentielle forureningskilder.

Miniaturisering

Fremskridt inden for præcisionsbearbejdning og tætningsteknologi har skubbet den mindste brugbare boringsdiameter for produktionsluftcylindre til 2,5 mm , med slag så korte som 1 mm. Disse mikrocylindre bruges i medicinsk diagnostisk udstyr, halvlederhåndtering og mikrosamlingsapplikationer, hvor hvert gram og millimeter betyder noget.
