Hvad er en højkrafts pneumatisk cylinder, og hvornår har du egentlig brug for en?
A højkraft pneumatisk cylinder er en luftcylinder konstrueret til at levere væsentligt større udgangstryk end standardboringscylindre - typisk producerende kræfter fra 5.000 N til over 200.000 N — ved at kombinere store borediametre, forhøjede driftstryk eller tandem/flertrinskonfigurationer. Hvis din applikation involverer presning, fastspænding, stansning, formning eller tunge løft, hvor en konventionel luftcylinder simpelthen ikke kan tåle den nødvendige belastning, er en pneumatisk cylinder med høj kraft det direkte svar.
Beslutningen om at bruge en luftcylinder med høj kraft frem for et hydraulisk alternativ kommer ofte ned på renlighed, hastighed og enkel vedligeholdelse. Pneumatiske systemer fungerer med trykluft, hvilket betyder ingen risiko for olieforurening, hurtigere cyklustider og lettere overholdelse af fødevare-, farmaceutiske- eller renrumsstandarder. Afvejningen er krafttæthed: hydrauliske cylindre genererer højere kraft pr. arealenhed, men når lufttrykket ved 10 bar er tilstrækkeligt - hvilket det er til de fleste industrielle spændings- og presseopgaver op til ca. 100 kN - leverer en pneumatisk cylinder med stor boring denne kraft pålideligt og omkostningseffektivt.
Hvordan en pneumatisk cylinder genererer høj kraft: Fysikken bag tallene
Kraftoutput fra enhver luftcylinder beregnes ved en ligetil formel: F = P × A , hvor F er kraft i Newton, P er overtryk i Pascal, og A er det effektive stempelareal i kvadratmeter. Dette betyder, at to håndtag er tilgængelige for designingeniøren: øge trykket eller øge borestørrelsen.
Overvej en 200 mm luftcylinder, der arbejder ved 6 bar (600.000 Pa). Stempelarealet er ca. 0,0314 m², hvilket giver en teoretisk skubkraft på 18.850 N — knap 1,9 tons . Skalering af boringen til 320 mm ved samme tryk giver 48.254 N, næsten 4,9 tons. Forøgelse af trykket til 10 bar på den samme 320 mm boring bringer det teoretiske output til 80.425 N . Disse tal illustrerer, hvorfor borediameteren er den primære variable, ingeniører manipulerer, når de specificerer en pneumatisk cylinder med høj kraft.
Trækkraften (tilbagetrækningsslag) er altid lavere end trykkraften, fordi stangen forskyder tværsnitsarealet på hættens side. For en 320 mm borecylinder med en 100 mm stang ved 10 bar falder trækkraften til cirka 72.600 N - stadig formidabel, men en vigtig forskel for applikationer, hvor tilbagetrækning skal holde en belastning.
Tandem cylinderkonfigurationer
Når en enkelt boring ikke kan levere tilstrækkelig kraft inden for plads- eller trykbegrænsninger, stabler tandemluftcylindre to eller flere stempler på en enkelt stang. Hvert stempel bidrager med sit tryk, og kræfterne summeres direkte. Et tandemarrangement af to 250 mm borecylindre ved 8 bar producerer nogenlunde 78.500 N tilsammen — svarende til en enkelt 350 mm boreenhed — samtidig med at det fysiske fodaftryk holdes smallere. Tandemkonfigurationer er almindelige i automotive stemplingsarmaturer og præcisionspress-fit operationer.
- F — Udgangskraft (N)
- P — Forsyningstryk (Pa)
- A — Stempelareal (m²)
- D — Boringsdiameter (m)
Typer af højkrafts pneumatiske cylindre og deres industrielle anvendelser
Ikke hver luftcylinder med høj kraft tjener det samme formål. De mange tilgængelige konfigurationer afspejler bredden af krævende applikationer på tværs af fremstillings-, forarbejdnings- og automationsindustrier. Forståelse af, hvilken cylindertype der passer til hvilken opgave, forhindrer kostbare overspecifikationer eller endnu værre installationer, der svigter for tidligt.
Enkeltvirkende cylindre med stor boring
Fjeder-retur eller gravity-retur design med boringer op til 320 mm. Anvendes til klem-og-hold-operationer, gateventiler på rørledninger og sprøjtestøbeformspænding, hvor arbejdsslaget kun behøver strøm i én retning. Luftforbrug pr. cyklus er halveret i forhold til dobbeltvirkende ækvivalenter, hvilket betyder noget ved høje cyklusfrekvenser.
Dobbeltvirkende cylindre med stor boring
Den mest almindelige kategori med høj kraft pneumatisk cylinder. Trykluft virker på begge sider af stemplet og giver drevet forlængelse og tilbagetrækning. ISO 15552 standardcylindre er tilgængelige fra 32 mm til 320 mm boring i katalogform, med specialfremstilling, der strækker sig ud over 500 mm boring. Bilkarosseri-i-hvide linjer anvender rutinemæssigt 250 mm dobbeltvirkende cylindre til panelpresning.
Tandem cylindre
To stempler på en delt stang i en enkelt krop. Force output ca. fordobles uden at øge boringsstørrelsen. Ideel, hvor kuvertbredden er begrænset, men aksial længde er tilgængelig. En tandemenhed med 160 mm boring ved 8 bar leverer nogenlunde 32.170 N — sammenlignelig med en enkelt 225 mm boringscylinder — i en krop kun marginalt længere end en standard dobbeltslagsenhed.
Stangløse cylindre (stor boring)
Stemplet driver en ekstern vogn via en forseglet spalte eller magnetisk kobling i stedet for en udragende stang. Tillader slaglængder svarende til cylinderens kropslængde, hvilket gør dem kompakte til applikationer med lang vandring med høj kraft, såsom materialeoverførsel i stemplingslinjer eller kantpressere med kræfter op til 15.000 N.
Pneumatiske hydrauliske forstærkersystemer
Disse hybridenheder bruger en luftcylinder med stor boring til at drive et hydraulisk stempel med lille boring, hvorved kraften multipliceres med forholdet mellem stempelarealer. Et 200 mm pneumatisk trin, der driver et 40 mm hydraulisk trin ved 6 bar indløb, producerer hydrauliske udgangstryk, der overstiger 150 bar, hvilket muliggør kræfter langt over 200.000 N. Anvendes i punktsvejsepistoler, nittemaskiner og clinchværktøj.

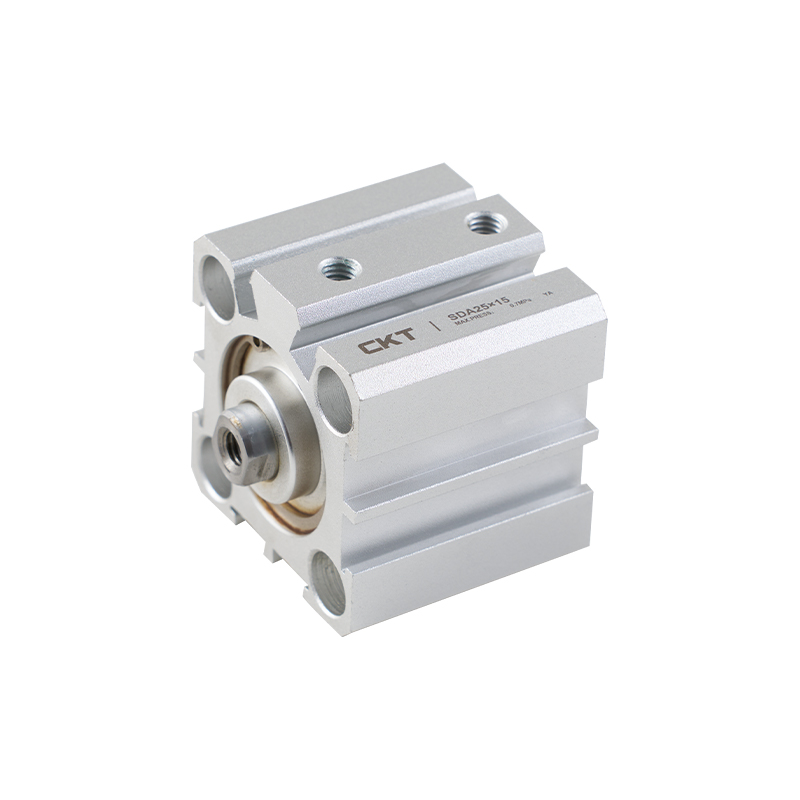

Short Slag High Force cylindre
Nogle gange kaldet pandekage eller flade cylindre, leverer disse meget høj klemkraft over slag på 5-50 mm. Borediametre på 250-400 mm i meget korte kroppe genererer kræfter op til 125.000 N i minimalt aksialt rum. Anvendes til fastspænding, matriceindstilling og palleplacering på bearbejdningscentre.
