SE-seriens standardcylinder (ingen trækstangstype) Leverandører

Hjem / Produkter / Luftcylinder / Standard cylinder / SE-seriens standardcylinder (ingen trækstangstype)

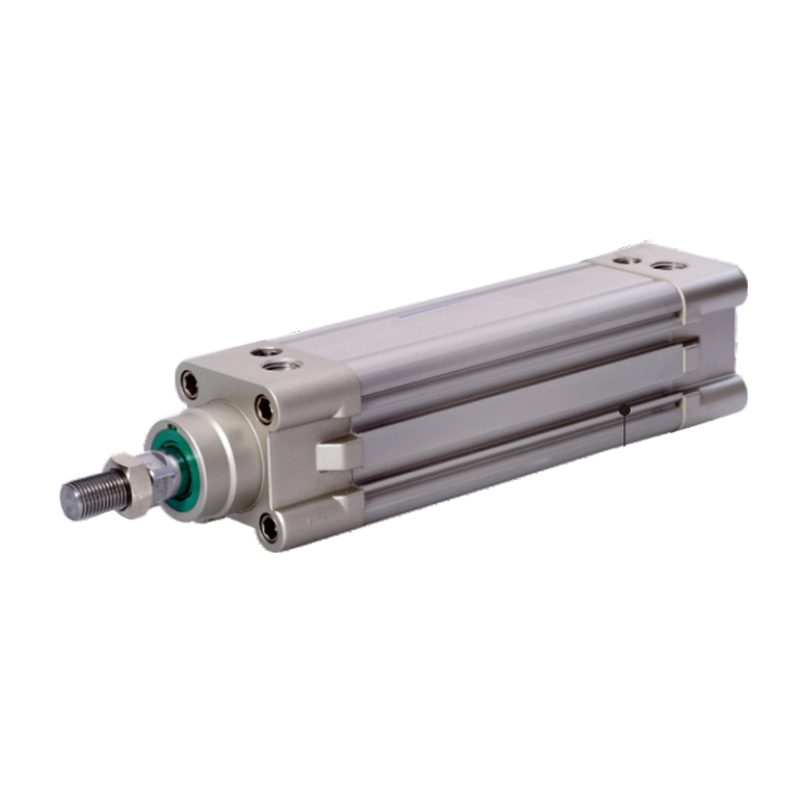

SE-seriens standardcylinder (ingen trækstangstype)
  • SE-seriens standardcylinder (ingen trækstangstype)
Standard cylinder

SE-seriens standardcylinder (ingen trækstangstype)

1. Stempeltætningen vedtager en specialformet to-vejs tætningsstruktur med kompakt størrelse og olielagringsfunktion;
2. Firkantet aluminiumsrør, ingen trækstang, god anti-korrosionsydelse;
3. Cylinderbufferjusteringen er stabil;
4. Cylindre og cylinderinstallationstilbehør med forskellige specifikationer er tilgængelige for kunderne at vælge.

E-mail: manager@cktworld.com
Download
FORRIGE：CA2 Series standardcylindre
NÆSTE：SI-seriens standardcylinder (ingen trækstangstype)
  • Indvendig diameter (mm) 32 40 50 63 80 100 125
    Driftstilstand Frem- og tilbagegående type
    Arbejdsmedium Luft (filtreret gennem et 40μm filter)

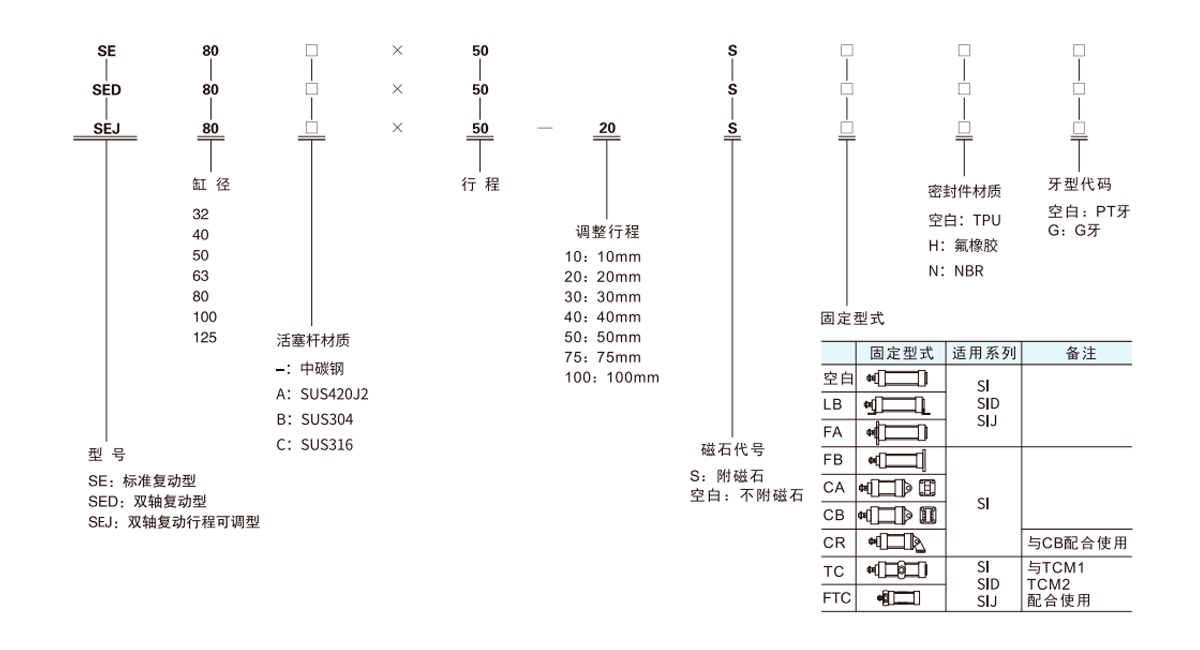

    Fast type SE-serien Grundtype FA FB CA CB CR LB TC TCM1 TCM2 FTC
    SE D, SE J-serien Grundtype FA LB TC TCM1 TCM2 FTC
    Driftstrykområde 0,15~1,0 MPa (22~145 psi) (1,5~10,0 bar)
    Garanteret trykmodstand 1,5 MPa (215 psi) (15 bar)
    Arbejdstemperatur °C -20~70
    Driftshastighedsområde mm/s 30~800 30~500
    Rejsetoleranceområde 0~250 60251~1000 151001~1500 20
    Buffer type Justerbar buffer
    Bufferslag mm 27 30 36 40
    *Overtagelsesdiameter PT1/8 PT1/4 PT3/8 PT1/2
    *NPT og G trådtyper er tilgængelige for forbindelsen.

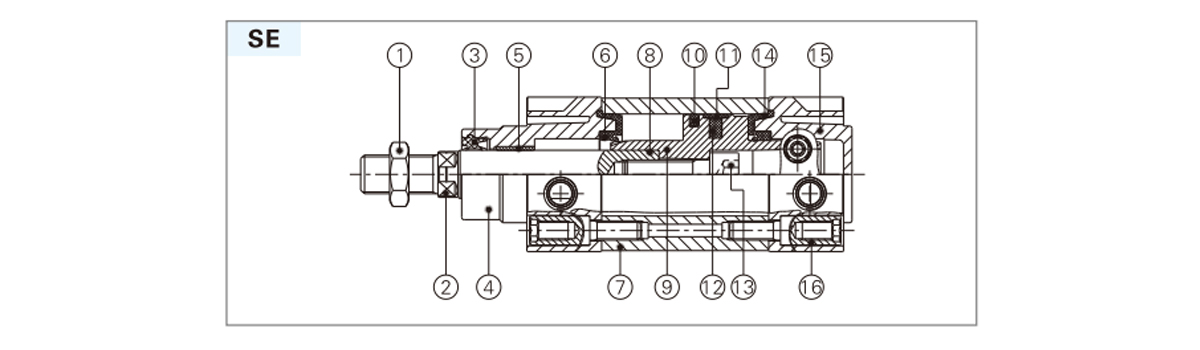

  • Navn Materialee Navn Materialee
    1 Møtrik Kulstofstål/rustfrit stål 9 Stempel Aluminiumslegering
    2 Stempel rod S45C hårdforkromet slibestang 10 Stempel O-ring TPU
    Rustfrit stål Slidbestandigt materiale
    3 O-ring foran TPU 11 Bær ring Plast (φ100 eller mindre)
    4 Forside Aluminiumslegering 12 Magnet Gummi (andet)
    5 Bøsning Slidbestandigt materiale 13 Sekskant bolt Kulstofstål
    6 Buffer O-ring TPU 14 Buffertætningspude TPU
    7 Cylinder krop Aluminiumslegering 15 Bagsideomslag Aluminiumslegering
    8 Stempel rod O-ring NBR 16 Støttemøtrik Kulstofstål/rustfrit stål

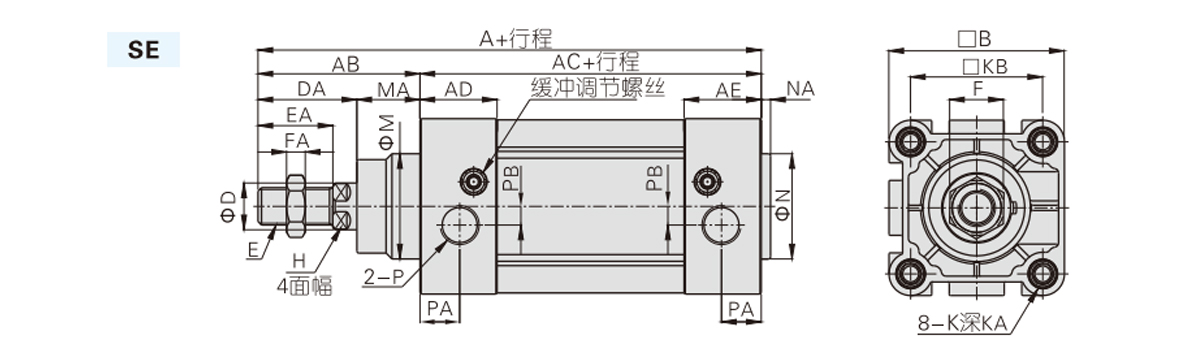

    Cylinderdiameter/symbol A AB AC AD AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2,0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Bemærk: Dimensionerne for den magnetiske type og den ikke-magnetiske type er de samme.

    Cylinderdiameter/symbol A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Bemærk: Dimensionerne af magnetiske og ikke-magnetiske typer er de samme. Dimensioner, der ikke er angivet, er de samme som SI-standardtyper.
