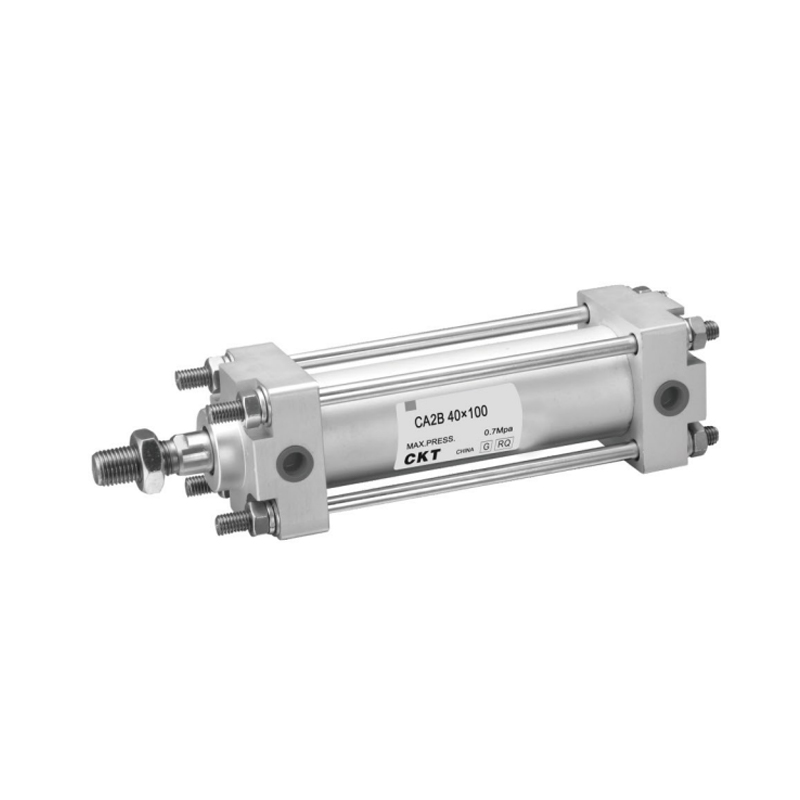

CA2 Series standardcylindre
  • CA2 Series standardcylindre

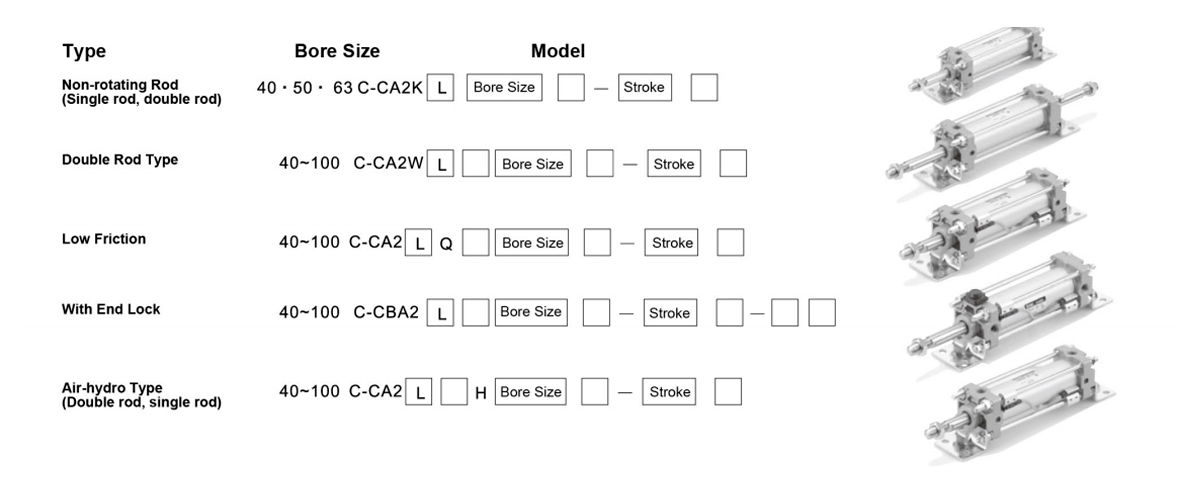

Standard cylinder

CA2 Series standardcylindre

1. Massen er 5~15% lettere end CA1-serien;
2. Bufferkapaciteten er forbedret, og stempelstangen vil ikke strække sig hurtigt;
3. Bufferventilen er lettere at justere, og bufferventilen blotlægger ikke cylinderhovedets overflade;
4. Den kinetiske energi, der kan absorberes, kan øges med op til 30 % sammenlignet med CA1-serien, og buffertætningens levetid kan forlænges med ca. 5 gange;
5. Den nedadgående bøjning af stempelstangen er ca. 5~10% mindre end CA1-serien;
6. Installationsmålene er de samme som CA1-serien;
7. Udover Rc har rørgevindet også NPT-gevind og G-gevind.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：SE-seriens standardcylinder (ingen trækstangstype)

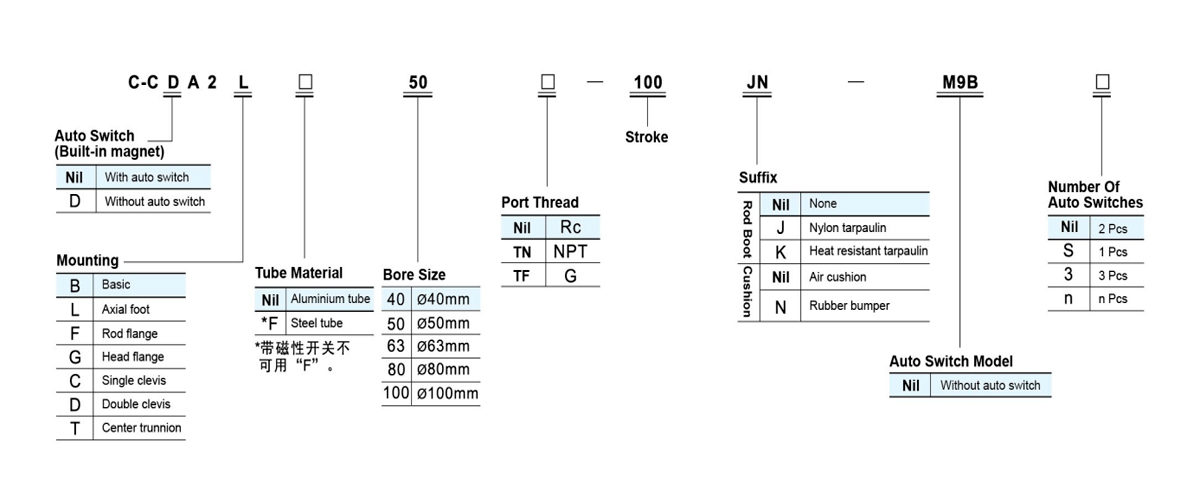

  • Borestørrelse (mm) 40 50 63 80 100
    Driftstrykområde 0,05~1,0 MPa
    Omgivelses- og væsketemperatur Uden automatisk omskifter: -10 ℃ ~ 70 ℃, Med automatisk omskifter: -10 ℃ ~ 60 ℃
    Driftsstempelhastighed 50~500 mm/s
    Pude Luftpude
    Slaglængdetolerance (mm) ~250:1°,251~1000:14,1001~1500:1-8
    Smøring Ikke påkrævet
    Portstørrelse(Rc) 45661 45724 45659

  • Bore
    Størrelse

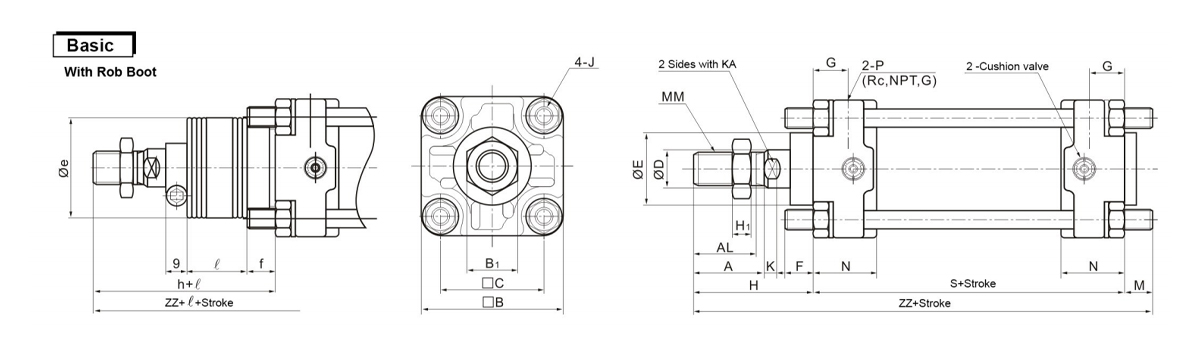

    (mm)     		Slagområde (mm) A AL □B B1 □C D E F G H1 J K KA M MM N P S Uden stangstøvle Med stangstøvle
    Uden
    Støvle med stang     		Med stangstøvle H ZZ e f h ℓ ZZ
    40 ~500 20~500 30 27 60 22 44 16 32 10 15 8 M8×1,25 6 14 11 M14×1,5 27 45661 84 51 146 43 11.2 59 1/4 slag 154
    50 ~600 20~600 35 32 70 27 52 20 40 10 17 11 M8×1,25 7 18 11 M18×1,5 30 45724 90 58 159 52 11.2 66 1/4 slag 167
    63 ~600 20~600 35 32 85 27 64 20 40 10 17 11 M10×1,5 7 18 14 M18×1,5 31 45724 98 58 170 52 11.2 66 1/4 slag 178
    80 ~750 20~750 40 37 102 32 78 25 52 14 21 13 M12×1,75 10 22 17 M22×1,5 37 45659 116 71 204 65 12.5 80 1/4 slag 213
    100 ~750 20~750 40 37 116 41 92 30 52 14 21 16 M12×1,75 10 26 17 M26×1,5 40 45659 126 72 215 65 14 81 1/4 slag 224

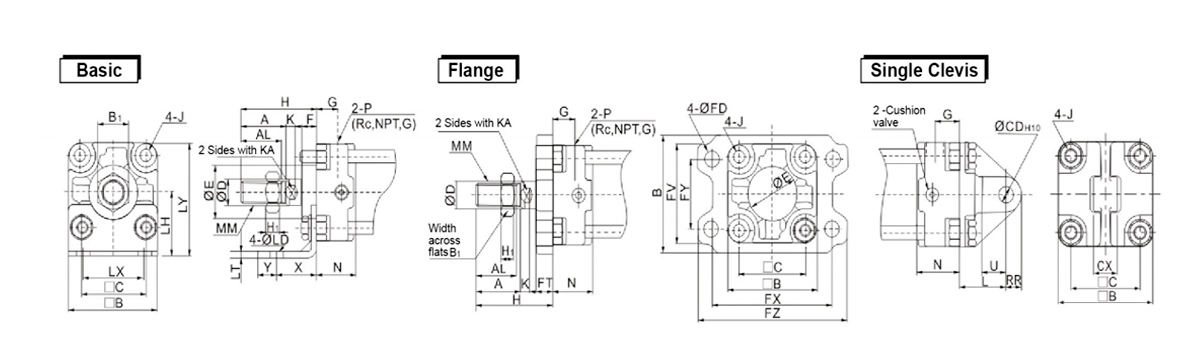

    Bore
    Størrelse
    (mm)     		Fod Fod Enkelt Gaffel
    Komponenter nr LH LX LY X Y LT LD Komponenter nr FT FD B FV FX FY FZ Komponenter nr CD U L RR CX
    40 CA2-L04 40 42 70 27 13 3.2 9 CA2-F04 12 9 71 60 80 42 100 CA2-C04 10 0.058 16 30 10 15 -0,1
    0 -0,3
    50 CA2-L05 45 50 80 27 13 3.2 9 CA2-F05 12 9 81 70 90 50 110 CA2-C05 12 0.058 19 35 12 15 -0,1
    0 -0,3
    63 CA2-L06 50 59 93 34 16 3.2 11.5 CA2-F06 15 11.5 101 86 105 59 130 CA2-C06 16 0.058 23 40 16 25 -0,1
    0 -0,3
    80 CA2-L08 65 76 116 44 16 4.5 13.5 CA2-F08 18 13.5 119 102 130 76 160 CA2-C08 20 0.058 28 48 20 31.5 -0,1
    0 -0,3
    100 CA2-L10 75 92 133 43 17 6 13.5 CA2-F10 18 13.5 133 116 150 92 180 CA2-C10 25 0.058 36 58 25 35.5 -0,1
    0 -0,3

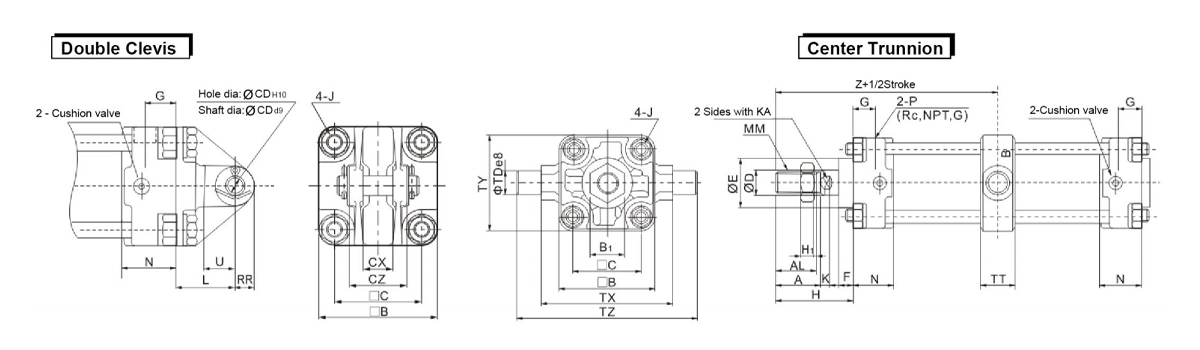

    Bore
    Størrelse
    (mm)     		Dobbelt Gaffel Center Trunnion
    Komponenter nr CD U L RR CX CZ TY TD TX TZ TT
    40 CA2-D04 10 0.058 16 30 10 15 0.1 29.5 62 15 -0,032 85 117 22 CA2-S04
    0 0.3 -0,059
    50 CA2-D05 12 0.07 19 35 12 18 0.1 38 74 15 -0,032 95 127 22 CA2-S05
    0 0.3 -0,059
    63 CA2-D06 16 0.07 23 40 16 25 0.1 49 90 28 -0,032 110 148 28 CA2-S06
    0 0.3 -0,059
    80 CA2-D08 20 0.084 28 48 20 31 0.1 61 110 25 -0,04 140 192 34 CA2-S08
    0 0.3 -0,073
    100 CA2-D10 25 0.084 36 58 25 35 0.1 64 130 25 -0,04 162 214 40 CA2-S10
    0 0.3 -0,073

    Model Bore
    Størrelse

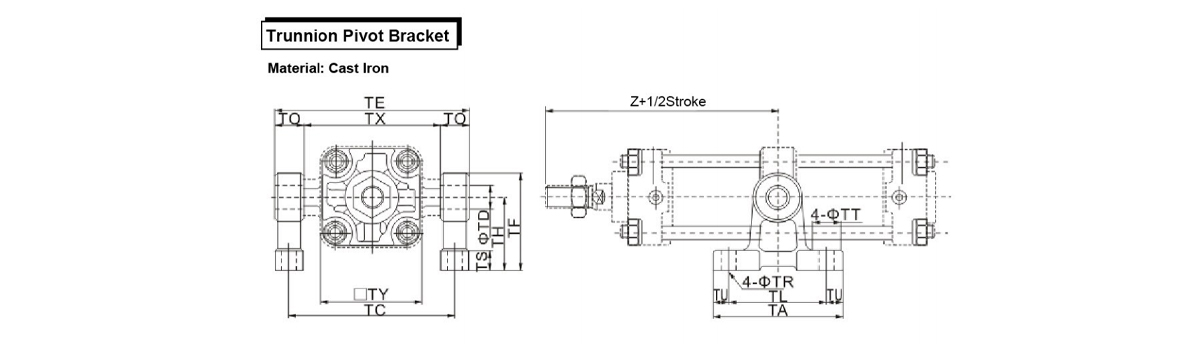

    (mm)     		TA TL TU TC TX TE TIL TR TT TS TH TF TY Z TD-H10
    (Hul)
    C-CA2-S04 40 80 60 10 102 85 119 17 9 17 12 45 60 62 93 15 -0,070
    0
    50 80 60 10 112 95 129 17 9 17 12 45 60 74 103 15 -0,070
    0
    C-CA2-S06 63 100 70 15 130 110 150 20 11 22 14 55 73 90 107 28 -0,070
    0
    C-CA2-S10 80 120 90 15 166 140 192 26 13.5 24 17 75 100 110 129 25 -0,084
    0
    100 120 90 15 188 162 214 26 13.5 24 17 75 100 130 135 25 -0,084
    0

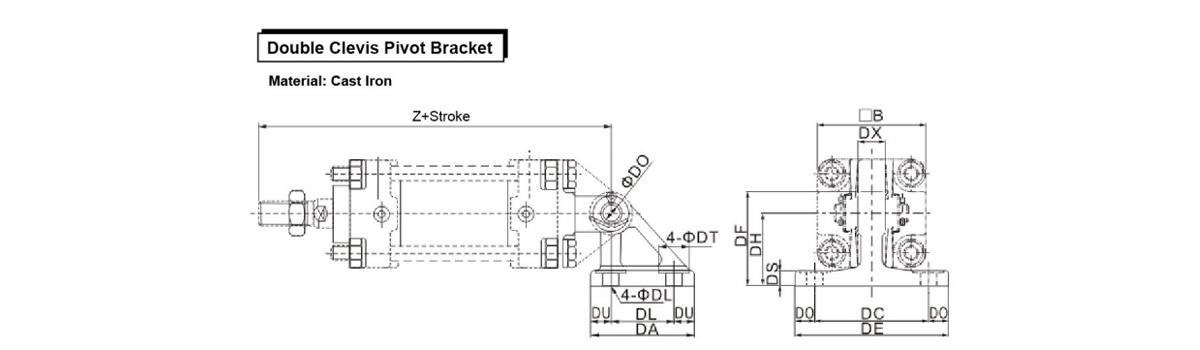

    Model Bore
    Størrelse
    (mm)     		DA DL DU DC DX DE GØR DR DT DS DH DF B Z TD-H10
    (Hul)
    C-CA2-B04 40 57 35 11 65 15 85 10 9 17 8 40 52 60 165 10 0.058
    0
    C-CA2-B05 50 57 35 11 65 18 85 10 9 17 8 40 52 70 183 12 0.070
    0
    C-CA2-B06 63 67 40 13.5 80 25 105 12.5 11 22 10 50 66 85 196 16 0.070
    0
    C-CA2-B08 80 93 60 16.5 100 31.5 130 15 13.5 24 12 65 90 102 235 20 0.084
    0
    C-CA2-B10 100 93 60 16.5 100 35.5 130 15 13.5 24 12 65 90 116 256 25 0.084
    0

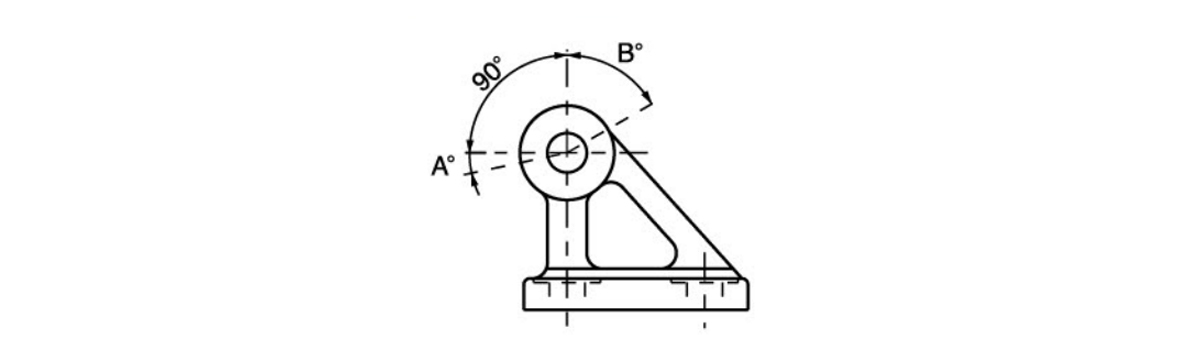

    Roterende vinkel
    Borestørrelse (mm) A° B° A° B° 90°
    40
    100     		12° 60° 162°

    Materiale: Støbejern

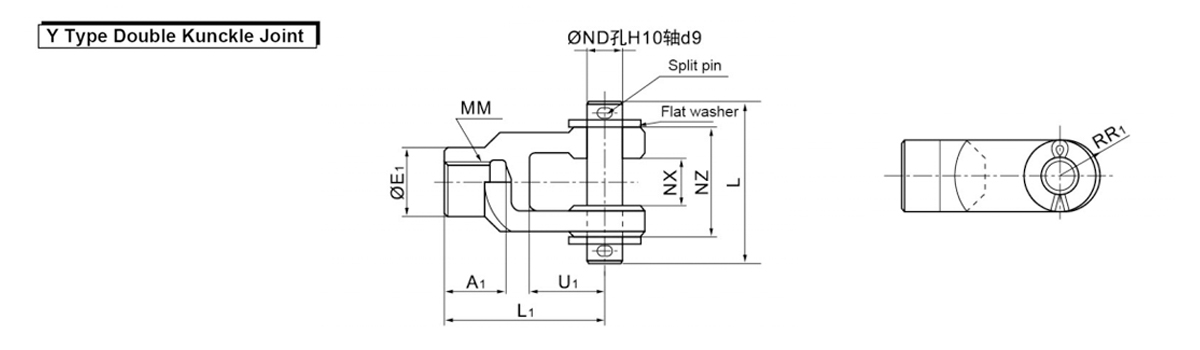

    Model Gældende borestørrelse
    (mm)     		A1 E1 L1 MM RR1 U1 ND NX NZ L Split Pin Størrelse Flad skive størrelse
    Y-04D 40 22 24 55 M14×1,5 13 25 12 16 0.3 38 55.5 Ø3×180ℓ Poleret runde 12
    0.1
    Y-05D 50 ·63 27 28 60 M18×1,5 15 27 12 16 0.3 38 55.5 Ø3×180ℓ Poleret runde 12
    0.1
    Y-08D 80 37 36 71 M22×1,5 19 28 18 28 0.3 55 76.5 Ø4×250ℓ Poleret runde 18
    0.1
    Y-10D 100 37 40 83 M26×1,5 21 38 20 30 0.3 61 83 Ø4×300ℓ Poleret runde 20
    0.1
    *Albuesamling med stift, splitstift og flad skive.

    Materiale: Carbon   Stål

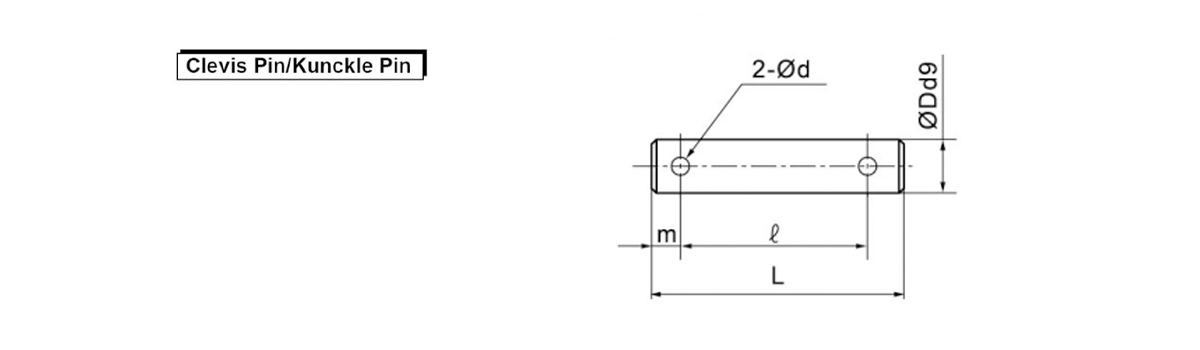

    Model Gældende borestørrelse(mm) Dd9 L ℓ m d
    Bore
    Gennem     		Inkluderet Split Pin Flad vaskemaskine medfølger
    Clevis Kunckle
    CDP-2A 40 - 10 -0,040 46 38 4 3 Ø3×180ℓ Poleret runde 10
    -0,076 46
    CDP-3A 50 40 ·50 ·63 12 -0,050 55.5 47.5 4 3 Ø3×180ℓ Poleret runde 12
    -0,093
    CDP-4A 63 - 16 -0,050 71 61 5 4 Ø4×250ℓ Poleret runde 16
    -0,093
    CDP-5A - 80 18 -0,050 76.5 66.5 5 4 Ø4×250ℓ Poleret runde 18
    -0,093
    CDP-6A 80 100 20 -0,065 83 73 5 4 Ø4×300ℓ Poleret runde 20
    -0,117
    CDP-7A 100 - 25 -0,065 88 78 5 4 Ø4×360ℓ Poleret runde 24
    -0,117

    Materiale: Friskærende svovlstål

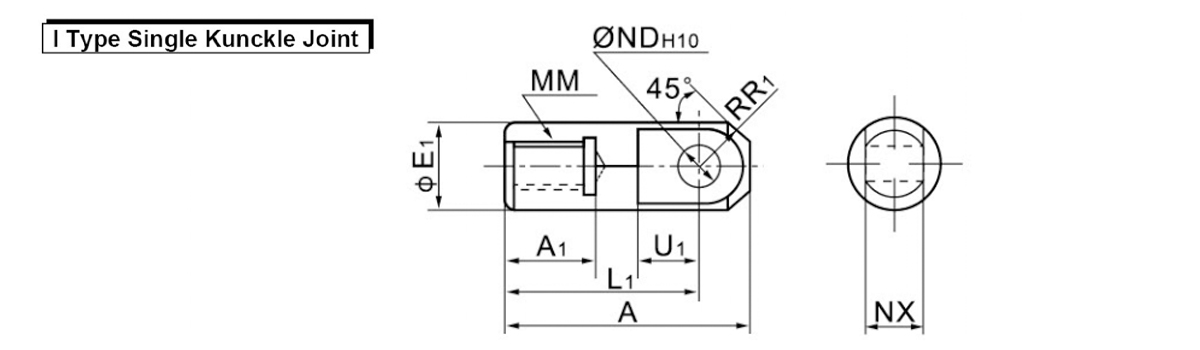

    Model Gældende
    Borestørrelse     		A A1 E1 L1 MM R1 U1 NDH10 NX
    I-04A 40 69 22 24 55 M14×1,5 15.5 20 120°,070 0.070 0.672257 -0,1
    0 -0,3
    I-05A 50 ·63 74 27 28 60 M18×1,5 15.5 20 128°-070°C 0.070 0.666701 -0,1
    0 -0,3
    I-08A 80 91 37 36 71 M22×1,5 22.5 26 180.07 0.070 280:3 -0,1
    0 -0,3
    I-10A 100 105 37 40 83 M26×1,5 24.5 28 2080.084 0.084 30°:3 -0,1
    0 -0,3

    Materiale: Valset stål

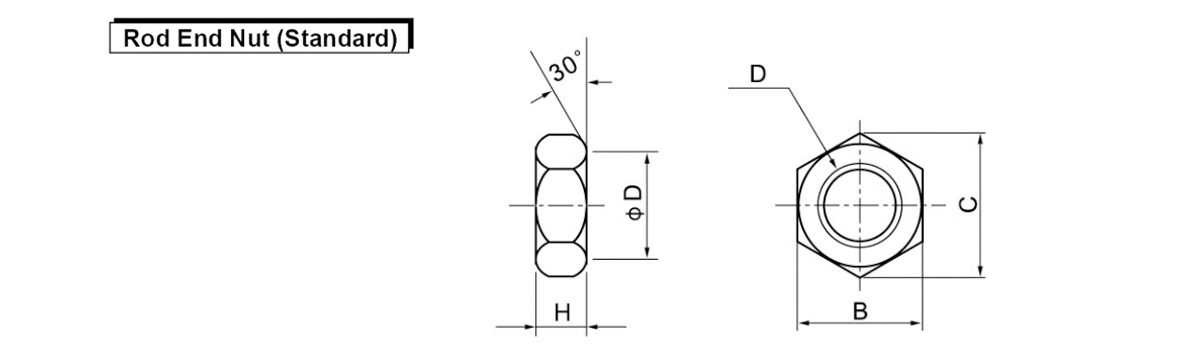

    Model Gældende
    Borestørrelse     		d H B C D
    NT-04 40 M14×1,5 8 22 25.4 21
    NT-05 50 ·63 M18×1,5 11 27 31.2 26
    NT-08 80 M22×1,5 13 32 37 31
    NT-10 100 M26×1,5 16 41 47.3 39
