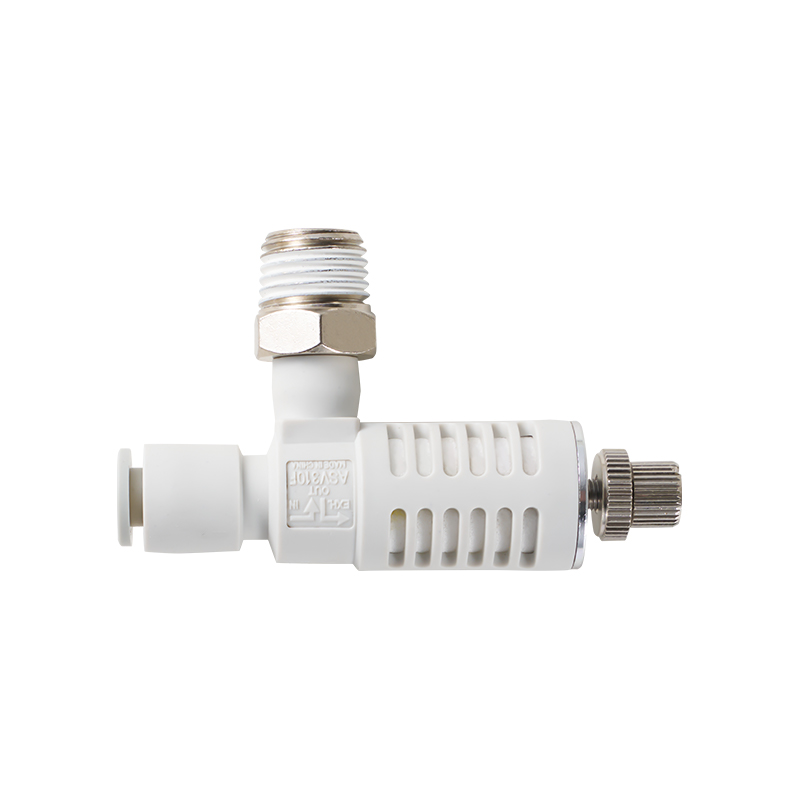

ASV serie hurtig udstødningsventil
  • ASV serie hurtig udstødningsventil
Flowreguleringsventil/kontrolventil

ASV serie hurtig udstødningsventil

ASV-seriens hurtige udstødningsventil er en speciel ventil, der bruges til at accelerere udstødningsprocessen af ​​aktuatoren i det pneumatiske system. Det forkorter cylinderens eller pneumatiske komponents nulstillingsresponstid ved at optimere udstødningsbanen og forbedrer systemets dynamiske ydeevne.

Kernefunktioner
Optimering af udstødningsvej

Etabler en lavmodstandskanal direkte til atmosfæren for at sikre uhindret trykaflastning af gassen i det indre hulrum af aktuatoren og eliminere handlingsforsinkelsen forårsaget af modtryk.


Integreret funktionelt design

Enkeltventilhuset integrerer de dobbelte funktioner af indsugningstrykforskel og hurtig udstødning uden behov for eksterne komplekse kontrolkredsløb, hvilket forenkler systemstrukturen.


Arbejdsvilkår tilpasningsevne

Den interne dynamiske balancestruktur tilpasser sig lufttrykssvingninger og opretholder stabile udstødningsegenskaber under hyppige start-stop eller belastningsmutationsforhold.


Systemeffektivitetsforbedring

Ved at forkorte udstødningscyklussen og reducere udstyrets tomgangstid forbedres cyklushastigheden og energiudnyttelseseffektiviteten af det pneumatiske udstyr indirekte.


Fejlafhjælpningsmekanisme

Skift automatisk til udstødningstilstand, når lufttilførslen afbrydes for at undgå ukontrollerbar forskydning af aktuatoren på grund af resttryk.

E-mail: manager@cktworld.com
Download
FORRIGE：AK-serien kontraventil
NÆSTE：ASP serie hastighedsreguleringsventil med pilotbetjent kontraventil

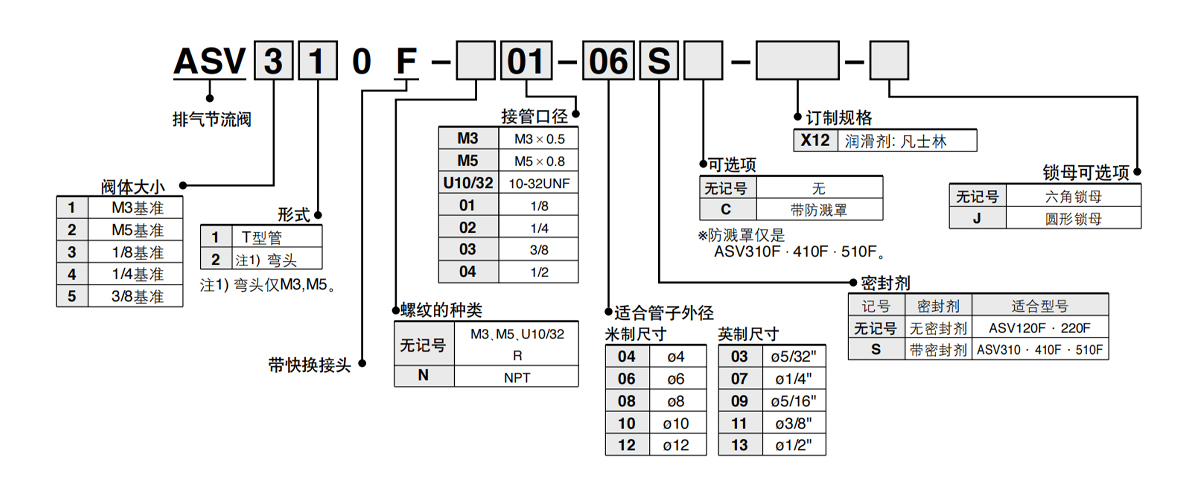

  • Model ASV120F ASV220F ASV310F ·410F ASV510F
    Væske brugt Luft
    Garanteret trykmodstand 1,5 MPa
    Maksimalt driftstryk 1 MPa
    Minimum driftstryk 0,1 MPa
    Omgivelsestemperatur og væsketemperatur -5 til 60°C (men ikke frosset)
    Note 1 Egnet rørmateriale Nylon, blød nylon, polyurethan
    Valgfrit Cirkulær låsemøtrik Med stænkskærm, rund låsemøtrik
    Bemærk 1) Vær opmærksom på det maksimale driftstryk for blød nylon og polyurethan.

    Hurtig udstødningsventil og udstødningsgasspjældventil integreret. Kan bruges til højhastighedsdrift af cylindre.
    ● Cirka 2 gange det effektive tværsnitsareal (sammenlignet med hastighedsreguleringsventiler)
    Tilsvarende modeller: ASV310F, 410F, 510F
    ● Udstyret med lyddæmper og hurtigudskiftningsstik
    ● Flammehæmmende harpiksventilhus er standard (UL-specifikation V-0)
    Tilsvarende modeller: ASV310F, 410F, 510F
    ● Alle messingdele er elektrolytisk forniklede

  • Model Overtagelsesdiameter Velegnet til rørets ydre diameter (mm) Lydhastighed flow dm³/(s ·bar) Kritisk trykforhold
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-UD UD-EXH IND-UD UD-EXH.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

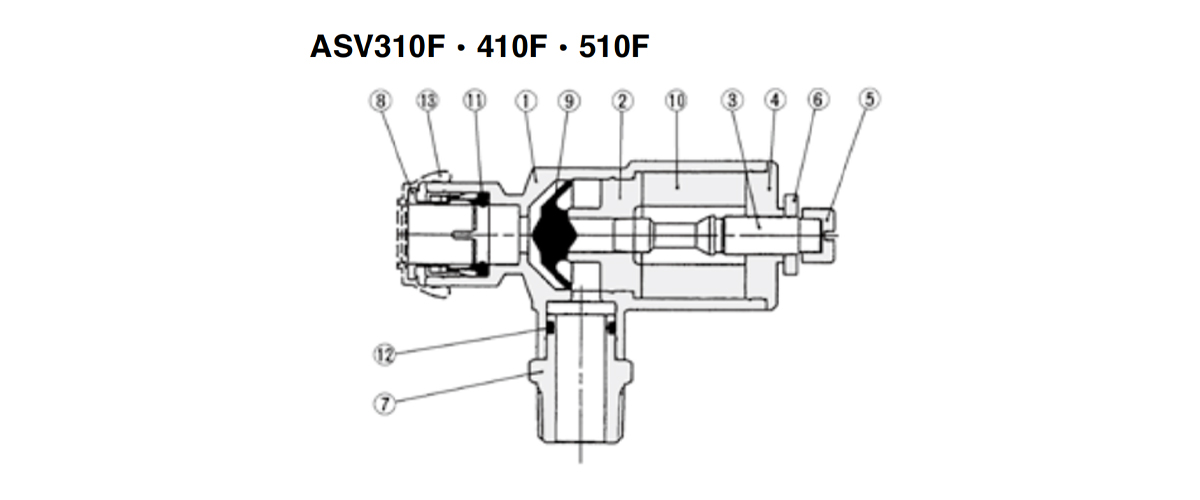

  • Komponentdele
    Nummer Delnavn Materialee Bemærk
    1 Ventilhus A PBT
    2 Ventilhus B Messing note 1) Elektrofri fornikling
    3 Ventilsædering Messing Elektrofri fornikling
    4 Lyddæmpende materiale PVA svamp
    5 Håndhjul PBT M3 type: Strømløs fornikling af messing
    6 Nåleventil Messing Elektrofri fornikling
    7 Nåleventil guide seat Messing Elektrofri fornikling
    8 Låsemøtrik Stålnote 3) Zinkchromat Bemærk 2)
    9 Ventilkerne HNBR
    10 Tætningsstykke NBR
    11 Skillering POM
    12 Forseglingspude Rustfrit stål/NBR M3-typen er PVC
    13 Udløs ærmet -
    14 O-ring NBR
    15 O-ring NBR
    Bemærk 1) M3 type is made of stainless steel.
    Bemærk 2) Round lock nuts are electroplated with nickel.
    Bemærk 3) Round lock nuts are made of brass.

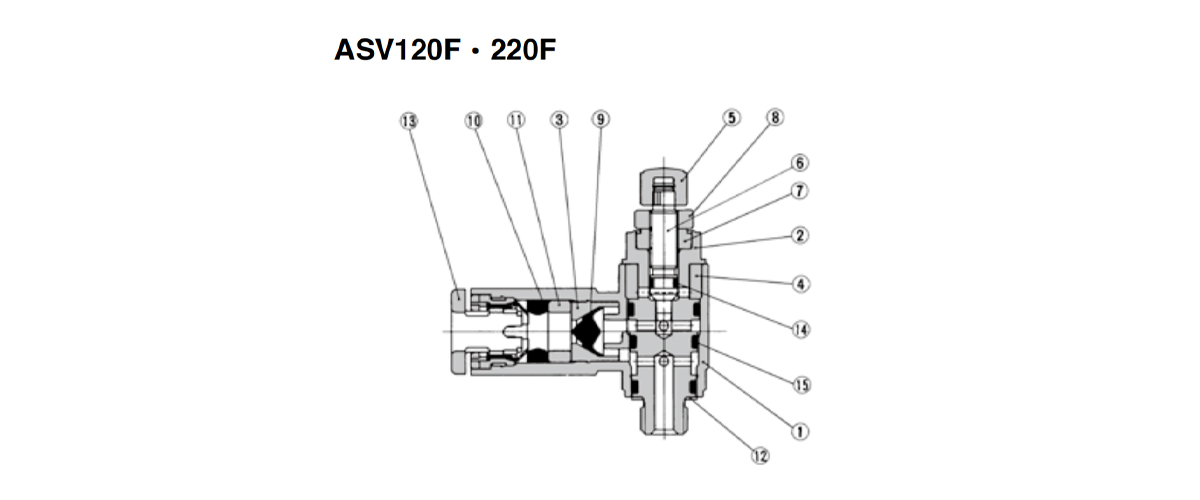

    Komponentdele
    Nummer Delnavn Materialee Bemærk
    1 Ventilhus A PBT UL94V-0
    2 Ventilsædering Aluminiumslegering Kromatbehandling
    3 Nåleventil Aluminiumslegering Elektrofri fornikling
    4 Nåleventil guide seat Aluminiumslegering Elektrofri fornikling
    5 Håndhjul Messing Elektrofri fornikling
    6 Låsemøtrik Stålnote 2) Zinkchromat Note 1)
    7 Press-fit samling Messing Elektrofri fornikling
    8 Udløs ærmet -
    9 Ventilkerne Polyurethan gummi
    10 Støjdæmpende materiale PVA svamp
    11 Tætningsstykke NBR
    12 O-ring NBR
    13 Dæk Brandhæmmende CR UL94V-0
    Bemærk 1) Round lock nuts are electroplated with nickel.
    Bemærk 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

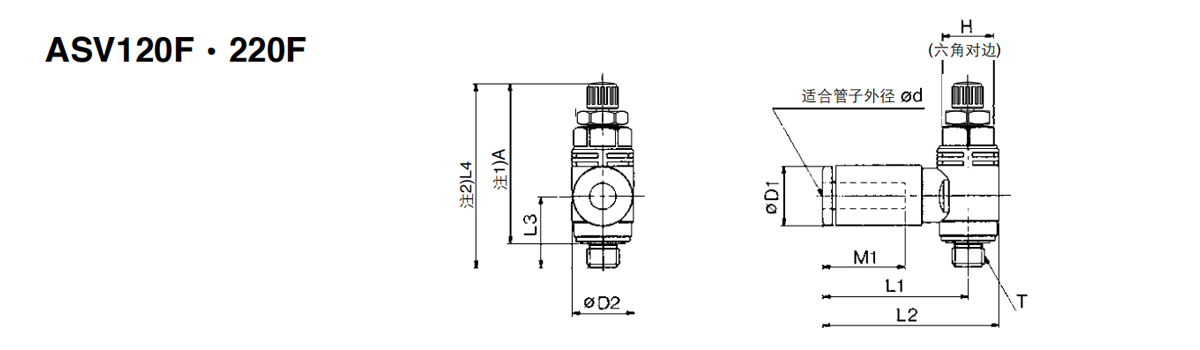

    Metriske dimensioner
    Model Velegnet til rørets udvendige diameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Maks. Min. Maks. Min.
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Bemærk 1) Reference dimensions after screwing in M thread
    Bemærk 2) L4 is the reference dimension.

    Kejserlige dimensioner
    Model Velegnet til rørets udvendige diameter d T H D1 D2 L1 L2 L3 L4 ※A M1 Kvalitet
    g
    Maks. Min. Maks. Min.
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Bemærk 1) Reference dimensions after screwing in U10/32 thread.
    Bemærk 2) L4 is the reference dimension.

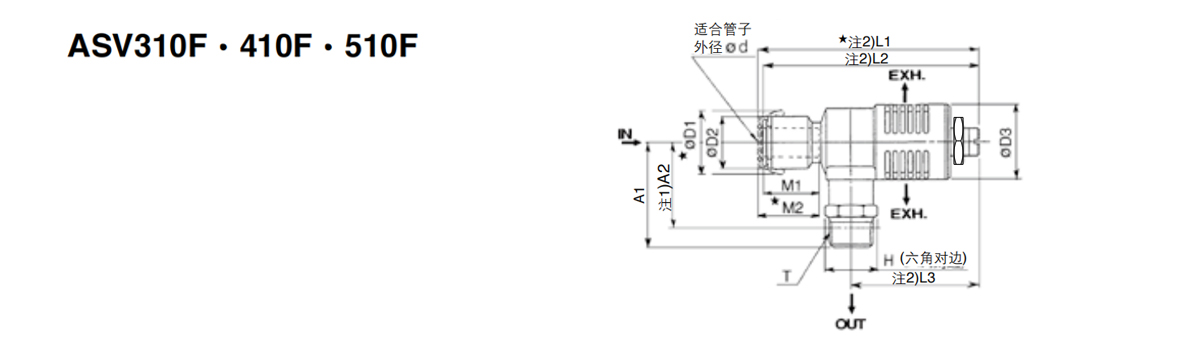

    Metriske dimensioner
    Model Velegnet til rørets udvendige diameter d T H □D1 D2 D3 □L1 L2 L3 Bemærk 2)
    A1     		A2 M1 ★M2 Kvalitet
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Mål med dæksel.
    Bemærk 1) Reference dimensions after screwing in R thread.
    Bemærk 2) L1, L2, and L3 are reference dimensions.

    Kejserlige dimensioner
    Model Velegnet til rørets udvendige diameter d T H ★D1 D2 D3 ★L1 L2 L3 Bemærk 2)
    A1     		Bemærk 1)
    A2     		M1 ★M2 Kvalitet
    g
    Maks. Min. Maks. Min. Maks. Min.
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Mål med dæksel.
    Bemærk 1) Reference dimensions after NPT thread is screwed in.
    Bemærk 2) L1, L2, and L3 are reference dimensions.
