Pneumatiske systemkomponenter er de individuelle mekaniske og kontroldele, kompressorer, luftforberedelsesenheder, ventiler, aktuatorer, slanger og fittings, der arbejder sammen om at generere, konditionere, dirigere og anvende trykluft som en kilde til mekanisk kraft. Ethvert fungerende pneumatisk kredsløb afhænger af fem forbundne grupper af hardware: luftgenerering, luftforberedelse, pneumatiske styrekomponenter, aktivering og forbindende VVS. At forstå, hvordan disse grupper interagerer, er den hurtigste måde at diagnosticere en træg cylinder, reducere luftforbruget eller specificere et nyt system korrekt første gang.
Denne vejledning nedbryder hver komponentgruppe i praktiske termer, forklarer, hvordan pneumatiske kontrolkomponenter såsom retningsventiler, flowregulatorer og trykregulatorer styrer kredsløbsadfærd og afsluttes med en detaljeret FAQ for ingeniører, vedligeholdelsesteknikere og indkøbsteams, der arbejder med trykluftudstyr.
De fem funktionelle grupper af et pneumatisk system
I stedet for at huske en lang reservedelsliste, hjælper det at tænke på et pneumatisk system som fem stadier, som luften passerer igennem, fra generation til nyttigt arbejde. Hvert trin har et særskilt job, og et svagt led i et hvilket som helst af dem begrænser hele systemets ydeevne.
| Scene | Primær funktion | Typiske komponenter |
|---|---|---|
| Luftgenerering | Konverter elektrisk eller mekanisk energi til trykluft | stempelkompressorer, roterende skrue- eller scrollkompressorer; luftmodtagere |
| Luftforberedelse | Fjern forurenende stoffer, fugt og indstil arbejdstryk | Filtre, regulatorer, smøreapparater (FRL-enheder), tørretumblere |
| Pneumatisk styring | Direkte, mål og tid luftstrømmen | Retningsreguleringsventiler, flowstyringer, pressostater |
| Aktivering | Konverter lufttrykket til lineær eller roterende bevægelse | Cylindre, roterende aktuatorer, luftmotorer, gribere |
| Distribution | Bær luft mellem komponenterne med minimalt tab | Stive rør, fleksible rør, push-in og gevindfittings |
Et system er kun så effektivt som dets svageste stadie. Underdimensionerede slanger mellem modtageren og en hurtigcylinder kan for eksempel drosle flowet lige så kraftigt som en underdimensioneret kompressor, selvom kompressoren i sig selv aldrig er skyld i.
Luftgenerering: Kompressorer og modtagere
Kompressoren er udgangspunktet for hvert pneumatisk kredsløb. Tre kompressortyper dominerer industriel brug, hver egnet til en forskellig driftscyklus og flowbehov.
Stempelkompressorer
Stempelkompressorer bruger et stempel- og cylinderarrangement til at komprimere luft i diskrete slag. De forbliver almindelige i værksteder og let fremstilling på grund af deres lavere forudgående omkostninger og enkle vedligeholdelse, men de genererer mere varme og pulsering end roterende designs, hvorfor en modtagertank nedstrøms er afgørende for at udjævne leveringen.
Roterende skruekompressorer
Roterende skruekompressorer bruger to sammenlåsende spiralformede rotorer til at komprimere luft kontinuerligt i stedet for i pulser. Dette kontinuerlige flow-design gør roterende skruenheder til standardvalget for produktionslinjer, der kører mere end et par timer pr. , da de håndterer høje arbejdscyklusser med færre vibrationer og et jævnere udgangstryk end stempelkompressorer med sammenlignelig kapacitet.
Oliefri scrollkompressorer
Scrollkompressorer komprimerer luft mellem to spiralformede elementer, et fast og et kredsende. Fordi de kan køre uden smøreolie i kompressionskammeret, foretrækkes de i fødevareforarbejdning, elektroniksamling og fremstilling af medicinsk udstyr, hvor olieoverførsel til luftstrømmen er uacceptabel.
Luftmodtagerens rolle
En luftbeholdertank opbevarer komprimeret luft nedstrøms for kompressoren og tjener tre praktiske formål: den udjævner trykpulseringer, giver en buffer til pludselige behovsstigninger og tillader kondenseret fugt at sætte sig ud, før luften bevæger sig længere ind i systemet. Som en generel dimensioneringsregel målretter mange systemdesignere sig omkring en gallon modtagervolumen pr. kubikfod pr. minut (CFM) af kompressoroutput til stabile, generelle applikationer, selvom systemer med høj efterspørgsel eller intermitterende belastning ofte kræver mere.
Luftforberedelse: Filtre, regulatorer og smøreapparater
Rå komprimeret luft direkte fra en kompressor bærer fugt, oliedamp og partikler, som vil beskadige nedstrøms ventiler og aktuatorer, hvis de ikke behandles. FRL-enheden, filteret, regulatoren, smøreren løser dette i tre trin, normalt monteret sammen som en kompakt enhed tæt på brugsstedet.
- Filtre fjern partikler, vanddråber og sammensmeltet olie fra luftstrømmen, typisk ned til 5-mikron-området til generel brug og finere til præcisionsanvendelser.
- Regulatorer reducere og stabilisere ledningstrykket til det niveau, der kræves af downstream-udstyr, og beskytte komponenter, der er klassificeret til lavere tryk end hovedforsyningsledningen.
- Smøremaskiner indføre en fin olietåge i luftstrømmen for at reducere friktion og slid i komponenter såsom cylindre og luftværktøj, der kræver løbende smøring; bemærk, at smurt luft er uforenelig med oliefrit FRL-klassificeret udstyr nedstrøms.
Køle- og tørretumblere tilføjes ofte efter kompressoren og før FRL-enheden i applikationer, hvor fugtkontrol er kritisk, såsom maling, instrumenteringsluft eller drift i kolde omgivelser, hvor kondensvand kan fryse inde i ventiler.
Pneumatiske kontrolkomponenter : Hvordan luftstrømmen styres og tidsindstilles
Pneumatiske styrekomponenter er de enheder, der bestemmer, hvor trykluften skal hen, hvor hurtigt den strømmer, og hvornår den tændes eller slukkes. De sidder mellem luftforberedelsestrinnet og aktuatorerne, og de er typisk den mest ingeniørkrævende del af et kredsløbsdesign.
Retningsreguleringsventiler
Retningsreguleringsventiler dirigerer luft til en eller anden port og bestemmer bevægelsesretningen i en cylinder eller aktuator. De er klassificeret efter antallet af porte og skiftepositioner, almindeligvis skrevet som 3/2, 4/2 eller 5/3, hvilket betyder antallet af porte efterfulgt af antallet af positioner. En 5/2 ventil har f.eks. fem porte og to koblingspositioner og er standardvalget til styring af dobbeltvirkende cylindre.
Flow kontrolventiler
Flowreguleringsventiler måler luftstrømmen ind i eller ud af en aktuator, som igen styrer aktiveringshastigheden. De fleste industrielle flowkontroller er envejsbegrænsere kombineret med en kontraventil, der tillader frit flow i den ene retning og begrænset, justerbart flow i den anden, en konfiguration kendt som måler-out kontrol, generelt foretrukket til cylindre, fordi den modstår belastningsinduceret overløb.
Trykreguleringskomponenter
Trykafbrydere, aflastningsventiler og sekvensventiler beskytter systemet og koordinerer multiaktuatorsekvenser. En trykafbryder signalerer et kontrolsystem, når ledningstrykket krydser en indstillet tærskel, mens en overtryksventil udlufter luft automatisk, hvis trykket overstiger en sikker grænse, og beskytter nedstrøms tætninger og huse mod overtryksskader.
Ventilaktiveringsmetoder
| Aktivering type | Hvordan det virker | Typisk brugssag |
|---|---|---|
| Manuel / håndtag | Operatøren flytter fysisk ventilspolen | Manuel tilsidesættelse, testning, lavcyklusapplikationer |

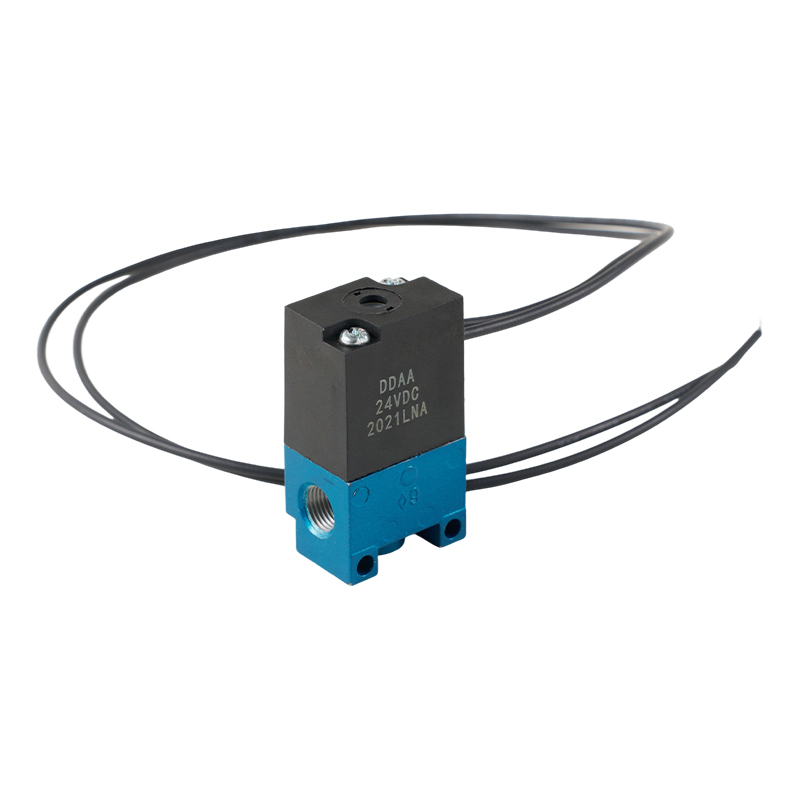

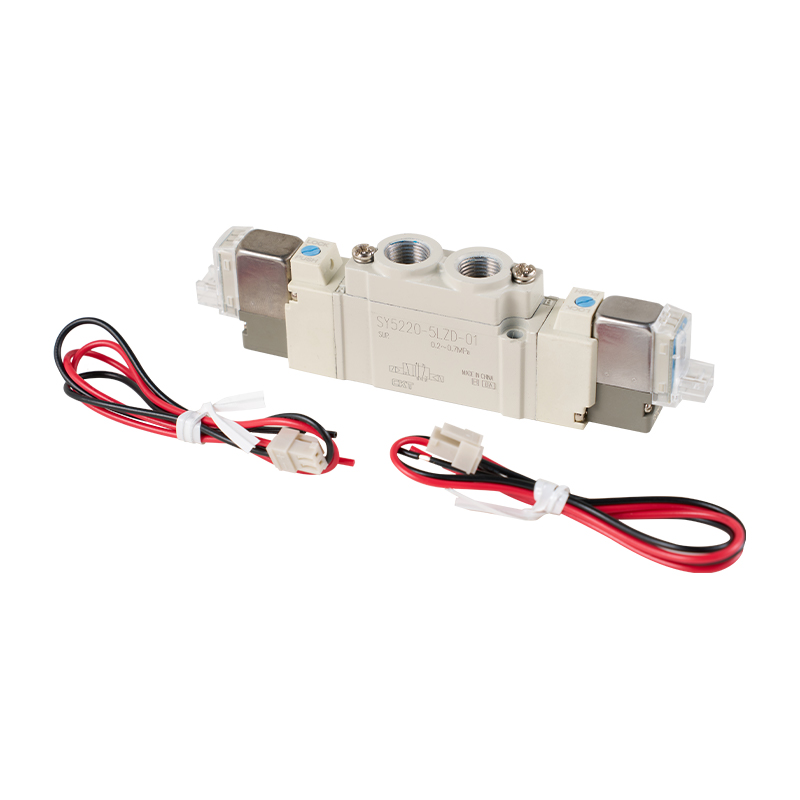

| Solenoide | Elektromagnetisk spole flytter spolen på elektrisk signal | PLC-styrede automatiserede linjer |
| Pilot luft | Et lille luftsignal flytter hovedventilens spole | Systemer uden lokal elektrisk strøm, højstrøms hovedventiler |
| Mekanisk / rulle | Fysisk kontakt med en bevægelig del udløser ventilen | Limit-switch-stil-sekventering på maskineri |
Magnet-aktiverede ventiler dominerer moderne automatiseret udstyr, fordi de integreres direkte med programmerbare logiske controllere, hvilket muliggør præcis, repeterbar timing, som ville være svær at opnå med manuel eller mekanisk aktivering alene.
Aktuatorer: Drejer lufttryk til bevægelse
Pneumatiske cylindre
Cylindre er den mest almindelige pneumatiske aktuator, der omdanner lufttryk til lineær kraft og bevægelse. Enkeltvirkende cylindre bruger lufttryk til at bevæge sig i én retning og en fjeder til at vende tilbage, mens dobbeltvirkende cylindre bruger lufttryk til både forlængelse og tilbagetrækning, hvilket leverer kraft i begge retninger og giver finere kontrol over hastighed og positionering.
Roterende aktuatorer
Roterende aktuatorer konverterer lineær stempelbevægelse eller vingebevægelse til roterende output, typisk gennem en tandstangs- eller vingemekanisme, og er almindelige i applikationer som ventildrejning, vending af dele og spændearme, der har brug for et kontrolleret rotationsslag, ofte 90 eller 180 grader.
Luftmotorer og gribere
Luftmotorer giver kontinuerlig roterende output til værktøjer og blandere, værdsat for deres evne til at stoppe sikkert under belastning uden overophedning, i modsætning til en elektrisk motor. Pneumatiske gribere, parallelle eller vinklede, bruger cylinderdrevne kæber til at plukke og placere dele i automatiseret samling og er ofte specificeret ved grebskraft og kæbeslag frem for kun ved trykklassificering.
Distribution: Rør, rør og fittings
Selv en korrekt specificeret kompressor, FRL-enhed og ventilsæt vil underpræstere, hvis distributionsnettet er for lille eller lækker luft. Linjedimensionering, materialevalg og monteringskvalitet påvirker trykfald og energiomkostninger direkte.
- Polyurethan og nylon rør er standardvalget til fleksible point-of-use-løb på grund af deres lette vægt, knækmodstand og kompatibilitet med push-to-connect fittings.
- Aluminium eller rustfri rør foretrækkes til permanente hovedfordelingssamlere, hvilket giver lavere langtidslækage end gevindstål og lettere omkonfiguration end svejste rør.
- Push-to-connect fittings muliggør hurtig montering og demontering uden værktøj, mens gevindbeslag giver en mere permanent, vibrationsbestandig forbindelse til faste installationer.
Underdimensionerede rør er en af de mest almindelige og oversete årsager til dårlig cylinderydelse. En cylinder, der ser ud til at være underpowered, udsultes ofte af flow af en rørdiameter, der er for lille til dens borestørrelse og slaghastighed, snarere end af nogen fejl i selve cylinderen.
Dimensionering af et pneumatisk system: Praktiske retningslinjer
Korrekt dimensionering forhindrer både spild af energi fra en overdimensioneret kompressor og kronisk underydelse fra en underdimensioneret. Udgangspunktet er altid det samlede luftbehov, ikke kun peak flow.
Beregning af cylinderluftforbrug
Luftforbrug for en dobbeltvirkende cylinder er en funktion af boreareal, slaglængde, driftstryk og cyklushastighed. Som en arbejdstilnærmelse forbruger en cylinder groft dets fejede volumen ganget med kompressionsforholdet ved driftstryk for hver fuld cyklus. Multiplicering af dette tal pr. cyklus med cyklusser pr. minut giver det gennemsnitlige flowbehov, som kompressoren og distributionsnetværket skal understøtte kontinuerligt, ikke kun et øjeblik.
Regnskab for lækage
Lækage er en af de største skjulte omkostninger i et trykluftsystem. Industriundersøgelser af industrianlæg har gentagne gange fundet ud af, at lækage sædvanligvis tegner sig for en betydelig andel, ofte angivet i intervallet tyve til tredive procent, af den samlede genererede trykluft i systemer, der ikke har gennemgået et lækage-detektionsprogram, hvilket gør rutinemæssige ultralydslækageundersøgelser til en af de højest afkastede vedligeholdelsesaktiviteter, der er tilgængelige for pneumatisk energiafdeling (guid Energy Department).
Trykfaldsbudgettering
Et veldesignet system tildeler et acceptabelt trykfaldsbudget på tværs af hvert trin, filtrering, regulering, rørføringer og ventilbanker, i stedet for at tillade en enkelt komponent at forbruge en uforholdsmæssig stor andel. Som en tommelfingerregel bevarer aktuatorkraften og cyklushastigheden ved at holde det samlede trykfald fra modtageren til brugsstedet under ca. 10 procent af forsyningstrykket.
Hvor der anvendes pneumatiske komponenter
Pneumatiske systemer forbliver den foretrukne kraftoverførselsmetode, hvor renlighed, enkelhed og tolerance over for lejlighedsvis stilstand betyder mere end hydraulikkens rå effekttæthed.
| Industri | Typiske komponenter used | Hvorfor pneumatik er valgt |
|---|---|---|
| Montering af biler | Solenoide valves, rotary actuators, grippers | Hurtige cyklustider, gentagelig spændekraft |
| Mad- og drikkevareemballage | Oliefri kompressorer, rustfri fittings | Kontamineringskontrol, udvaskningsholdbarhed |
| Materialehåndtering | Vakuumgeneratorer, pneumatiske gribere | Letvægtsværktøj, skånsom håndtering af dele |
| Træbearbejdning og opspænding | Enkeltvirkende cylindre, fodpedalventiler | Enkel, billig lineær spændekraft |
| Procesinstrumentering | Regulatorer, precision pressure controllers | Stabil, støjsvag styresignal luft |
Pneumatisk vs. hydraulisk vs. elektrisk aktivering
Valget mellem pneumatisk, hydraulisk og elektrisk aktivering afhænger af kraftkrav, præcision, miljø og omkostningstolerance. Ingen er universelt bedre; hver passer til en anden driftskonvolut.
| Faktor | Pneumatisk | Hydraulisk | Elektrisk |
|---|---|---|---|
| Krafttæthed | Moderat | Meget høj | Høj, med gearing |
| Hastighed | Hurtigt | Moderat | Variabel, programmerbar |
| Renlighed | Ren, udlufter til atmosfæren | Risiko for olielækage | Rens |
| Præcisionspositionering | Begrænset uden tilføjede sensorer | Godt med servoventiler | Fremragende |
| Typisk pris pr. akse | Lav | Høj | Moderat to high |
Pneumatiske systemer forbliver den praktiske standard for gentagne bevægelser med høj hastighed, moderat kraft, især hvor overbelastningssikkerhed er vigtig, da en pneumatisk aktuator simpelthen går i stå under overbelastning i stedet for at beskadige drivlinjen.
Vedligeholdelse og almindelige fejlpunkter
De fleste pneumatiske systemfejl spores tilbage til et lille sæt tilbagevendende årsager, og rutinemæssig opmærksomhed på disse punkter forhindrer størstedelen af uplanlagt nedetid.
| Symptom | Sandsynlig årsag | Anbefalet tjek |
|---|---|---|
| Cylinderen cykler langsomt | Underdimensionerede slanger, tilstoppet filter, lavt regulator sætpunkt | Kontroller ledningstrykket ved cylinderporten under belastning |
| Ventilen skifter ikke | Slidte tætninger, forurenet luft, fejl i magnetspole | Undersøg spolens modstand og spole for snavs |
| Overskydende luftforbrug | Utætte beslag, slidte cylindertætninger | Ultralydslækageundersøgelse i inaktive perioder |
| Vand i luftledningen | Underdimensioneret eller manglende tørretumbler, modtagerafløb forsømt | Bekræft den automatiske drænfunktion og tørrerens dugpunkt |
| Uregelmæssig aktuatorhastighed | Flowreguleringsventildrift, inkonsekvent forsyningstryk | Genindstil målerens flowkontroller og kontroller regulatorens stabilitet |
En simpel ugentlig gennemgang, hvor man lytter efter hvæsen ved fittings, tjekker modtagerens afløbsfunktion og bekræfter filterdifferenstrykket, fanger det store flertal af udviklende fejl, før de forårsager produktionsstop.
Aktuelle tendenser inden for pneumatisk komponentdesign
Pneumatisk hardware er en moden teknologi, men komponentdesign fortsætter med at udvikle sig som reaktion på energiomkostningspresset og det bredere skub i retning af tilsluttet produktionsudstyr.
- Elektronisk overvågede ventilmanifold rapporter nu cyklustællinger, responstid og spoletilstand tilbage til et kontrolsystem, hvilket muliggør forudsigelig snarere end kalenderbaseret vedligeholdelse.
- Lavfriktions cylindertætningsmaterialer reducere brudtrykket, reducere luftforbruget ved lette belastninger uden at ændre boringsstørrelse.
- Digitale proportionale trykregulatorer erstatte mekaniske fjederbelastede regulatorer i applikationer, der kræver programmerbare, repeterbare trykindstillingspunkter styret direkte fra en PLC.
- Kompakte, high-flow push-to-connect fittings fortsætte med at krympe manifold-fodaftryk, samtidig med at flowkoefficienter bevares tæt på dem for større gevindfittings.
Den røde tråd på tværs af disse udviklinger er datasynlighed: pneumatiske styrekomponenter, der engang fungerede lydløst, instrumenteres i stigende grad, så flow, tryk og cyklusadfærd kan spores sammen med resten af en tilsluttet produktionslinje.
Ofte stillede spørgsmål
Hvad er de vigtigste pneumatiske systemkomponenter i et typisk kredsløb?
Et typisk kredsløb omfatter en kompressor til luftgenerering, en FRL-enhed til luftforberedelse, retnings- og flowreguleringsventiler til pneumatisk kontrol, cylindre eller roterende aktuatorer til bevægelse og rør eller rør til fordeling mellem dem.
Hvad er forskellen mellem en retningsreguleringsventil og en flowreguleringsventil?
En retningsreguleringsventil bestemmer, hvilken portluft der strømmer igennem, og styrer retningen af aktuatorens bevægelse, mens en flowreguleringsventil begrænser hastigheden af den luftstrøm og styrer bevægelseshastigheden. De fleste kredsløb bruger begge sammen.
Hvorfor bevæger en pneumatisk cylinder sig langsommere end forventet?
Langsom cylinderbevægelse er oftest forårsaget af underdimensionerede slanger, et tilstoppet filterelement, en regulator sat for lavt eller en flowreguleringsventil, der er drevet lukket over tid, snarere end af en fejl i selve cylinderen.
Hvor meget luft koster en lækage egentlig?
En enkelt lille lækage kan virke triviel, men fordi kompressorer kører kontinuerligt for at opretholde ledningstrykket, stiger lækager. Ultralydslækageundersøgelser i industrianlæg afslører rutinemæssigt lækagerater, der tegner sig for en meningsfuld andel af den samlede trykluftproduktion, hvilket gør lækagereparation til en af de hurtigste tilbagebetalingsvedligeholdelsesaktiviteter på et anlæg.
Hvad er en smøremaskines rolle, og er det altid påkrævet?
Et smøreapparat tilføjer en fin olietåge til luftstrømmen for at reducere intern friktion i komponenter, der er designet til at køre smurt. Det er ikke altid nødvendigt; mange moderne cylindre og ventiler bruger forsmurte, lavfriktionstætninger designet til at køre på tør, oliefri luft, og blanding af smurte og ikke-smurte komponenter i samme kredsløb bør undgås.
Hvordan vælger jeg mellem en enkeltvirkende og dobbeltvirkende cylinder?
Enkeltvirkende cylindre er velegnede til simple spænde- eller skubbeopgaver, hvor en fjederretur er acceptabel og kun én retning kræver kraft. Dobbeltvirkende cylindre er det bedre valg, når kraft og kontrolleret hastighed er nødvendig i begge retninger, hvilket dækker størstedelen af automatiserede industrielle applikationer.
Hvad forårsager fugt i pneumatiske linjer?
Komprimering af luft hæver dens temperatur og sænker dens kapacitet til at holde vanddamp, når den afkøles nedstrøms, hvilket forårsager kondens. Uden tilstrækkelig tørring og et korrekt fungerende automatisk dræn på modtageren, bevæger denne fugt sig gennem systemet og kan beskadige ventiler og forårsage korrosion.
Kan pneumatisk og elektrisk aktivering kombineres i samme maskine?
Ja, og det er almindeligt i moderne automatisering. Et typisk hybriddesign bruger elektriske akser til præcisionspositioneringsopgaver og pneumatiske cylindre til hurtige, gentagne fastspændings- eller udkastningsopgaver, idet man udnytter styrkerne ved hver teknologi i stedet for udelukkende at stole på én.
