1. Er arbejdstrykområdet den primære faktor for valg af pneumatiske trykkontrolkomponenter?
Arbejdstrykområdet er kerneforudsætningen for valg pneumatiske trykreguleringskomponenter , da det direkte bestemmer, om komponenten kan fungere stabilt i målsystemet uden overbelastning eller underydelse. Pneumatiske systemer har typisk tre trykniveauer, og komponentvalg skal tilpasses disse områder:
Lavtrykssystemer (0,1-0,5 MPa): Almindelig i lette industrielle scenarier såsom små pneumatiske gribere og mini luftcylindre. Til disse systemer er trykreguleringskomponenter med et nominelt trykområde på 0,05-1,0 MPa egnede - de kan præcist justere trykket inden for lavtryksområdet uden "døde zoner" (hvor trykket ikke kan justeres under en vis værdi). For eksempel i en produktionslinje for kosmetisk emballage skal den pneumatiske komponent, der styrer flaskedækslets kraft, bruge en lavtryksjusterbar model for at undgå at knuse plastikflasken.
Mellemtrykssystemer (0,5-1,0 MPa): Udbredt i almindeligt industrielt udstyr som samlebåndstransportører og pneumatiske ventiler. Komponenter her skal have et nominelt tryk på 0,2-1,6 MPa, med trykudsvingskontrol inden for ±0,02 MPa. Hvis udsvinget er for stort (over ±0,05 MPa), kan det forårsage ustabil drift af udstyret - for eksempel kan en pneumatisk presse med mellemtryk producere inkonsekvent stemplingskraft, hvilket fører til defekte produkter.
Højtrykssystemer (1,0-3,0 MPa): Anvendes i svære scenarier såsom hydraulisk-pneumatiske hybridpresser og mekaniske klemmer i stor skala. Disse kræver komponenter med et mærketryk på 0,5-3,5 MPa, og skal og indvendige tætninger skal være lavet af højtryksbestandige materialer (såsom nitrilgummi med en Shore-hårdhed på 70-80). Brug af mellemtrykskomponenter i højtrykssystemer vil forårsage tætningslækage inden for 100-200 arbejdstimer, hvilket resulterer i systemtrykfald og udstyrsnedlukning.
Det skal også bemærkes, at det "maksimale tryk" markeret på komponenten ikke er det faktiske arbejdstryk - generelt skal arbejdstrykket være 70%-80% af det maksimale tryk for at sikre langsigtet stabilitet. For eksempel er en komponent med et maksimalt tryk på 2,0 MPa mest velegnet til systemer med et arbejdstryk på 1,4-1,6 MPa.
2. Hvordan bestemmes den passende portstørrelse til pneumatiske trykkontrolkomponenter?
Portstørrelsen (indre diameter af luftindtaget/-udløbet) påvirker direkte luftstrømningshastigheden af det pneumatiske system, og forkerte portstørrelser vil føre til utilstrækkelig strøm eller energispild. Valget af portstørrelse bør baseres på to kerneparametre: systemflowbehov og rørdiameter.
Matching med System Flow Demand
Beregn først det faktiske flow, der kræves af systemet. Formlen for flow (Q) er relateret til cylinderdiameter (D), slaglængde (S) og aktionsfrekvens (f): Q = (πD²/4) × S × f × 1,2 (1,2 er en redundanskoefficient). For eksempel har en cylinder med en diameter på 80 mm, en slaglængde på 100 mm og en aktionsfrekvens på 10 gange i minuttet et påkrævet flow på ca. 0,048 m³/min. På dette tidspunkt skal en komponent med en 1/2-tommer (DN15) port vælges - dens maksimale flow er 0,06-0,08 m³/min, hvilket fuldt ud kan opfylde efterspørgslen. Hvis en 1/4-tommer (DN8) port (maksimalt flow 0,03m³/min) bruges, vil flowet være utilstrækkeligt, hvilket får cylinderen til at bevæge sig langsomt eller ikke når den nominelle slaglængde.
Matcher med rørdiameter
Komponentens portstørrelse skal stemme overens med systemets rørdiameter. Hvis rørdiameteren er 20 mm (3/4 tomme), men komponentporten er 1/2 tomme, kræves der en reduktionskonnektor - men dette vil øge den lokale modstand, hvilket reducerer flowhastigheden med 15%-20%. Omvendt, hvis komponentporten er 1 tomme (DN25) og rørdiameteren er 15 mm, vil røret blive en "flaskehals", og komponentens store port kan ikke spille sin rolle, hvilket resulterer i unødvendige omkostningsstigninger.
Fælles portstørrelsesspecifikationer (metriske og britiske) og deres anvendelige flowområder er som følger:
1/8 tomme (DN6): Velegnet til mikrosystemer med flow ≤0,015 m³/min, såsom små pneumatiske sensorer.
1/4 tomme (DN8): Til små systemer med flow 0,015-0,03 m³/min, som mini-luftgribere.
1/2 tomme (DN15): Til medium systemer med flow 0,03-0,08m³/min, såsom universalcylindre.
3/4 tomme (DN20) til 1 tomme (DN25): Til storstrømssystemer med flow >0,08m³/min, som storskala transportudstyr.
3. Hvordan tilpasses kørselstilstanden for pneumatiske trykreguleringskomponenter til arbejdsforholdene?
Køretilstanden for pneumatiske trykreguleringskomponenter omfatter hovedsageligt manuel kørsel, pneumatisk drev og elektrisk drev, hver med særskilte karakteristika og anvendelige scenarier. Matchningsprincippet er at tilpasse sig systemets automatiseringsniveau, krav til reaktionshastighed og miljøforhold.
Manuel kørsel: Velegnet til lav automatisering og sjælden justering
Manuelle drivkomponenter (såsom manuelle trykreguleringsventiler) er afhængige af manuel drejning af knapper for at justere trykket. De er billige, enkle i strukturen og kræver ikke ekstern strøm, men har langsom responshastighed (justering tager 5-10 sekunder) og kan ikke realisere automatisk kontrol. De er ideelle til scenarier, hvor trykjustering er sjælden - for eksempel i et lille værksteds manuelle pneumatiske værktøjsstation skal trykket kun indstilles én gang om dagen, og manuel kørsel kan fuldt ud opfylde efterspørgslen. Men i automatiserede samlebånd, der kræver trykjustering i realtid (såsom justering af trykket efter forskellige emnematerialer), er manuel kørsel fuldstændig uegnet, da den ikke kan følge med systemets rytme.
Pneumatisk drev: Velegnet til højautomatisering og eksplosionssikre miljøer
Pneumatiske drivkomponenter bruger trykluft som strømkilde til at justere trykket med hurtig responshastighed (justeringstid <1 sekund) og stærk anti-interferensevne (modstandsdygtig over for støv, fugt og olie). De bruges i vid udstrækning i automatiserede produktionslinjer og barske miljøer - for eksempel i en kemisk fabriks pneumatiske transportsystem, hvor der er brændbare og eksplosive gasser, kan elektriske drevkomponenter forårsage gnister, mens pneumatisk drev i sagens natur er eksplosionssikkert og sikkert. Pneumatisk drev kræver dog en ekstra trykluftkilde, og justeringsnøjagtigheden er lidt lavere end for elektrisk drev (udsving ±0,03MPa vs. ±0,01MPa for elektrisk drev).
Elektrisk drev: Velegnet til høj præcision og intelligent kontrol
Elektriske drevkomponenter (såsom elektroniske trykregulatorer) bruger motorer eller solenoider til at justere trykket med høj justeringsnøjagtighed (op til ±0,005 MPa) og understøttelse af digital kontrol (kan tilsluttes PLC eller industrielle computere til fjernjustering). De er velegnede til scenarier, der kræver høj præcision og intelligent styring - for eksempel i en halvlederpakkeproces skal trykket på den pneumatiske sugedyse kontrolleres inden for 0,02-0,03 MPa for at undgå at beskadige chippen, og elektriske drevkomponenter kan opnå realtidsovervågning og justering af trykket. Imidlertid er elektriske drevkomponenter følsomme over for miljøet - de kan ikke bruges i fugtige (relativ luftfugtighed >90%) eller støvede miljøer uden beskyttelse, og deres omkostninger er 2-3 gange så høj som pneumatiske drevkomponenter.
4. Hvilke andre nøgleparametre skal tages i betragtning ved valg af pneumatiske trykkontrolkomponenter?
Ud over trykområde, portstørrelse og køretilstand påvirker følgende parametre også komponenternes ydeevne og levetid direkte:
Temperaturtilpasningsevne: Undgå komponentfejl på grund af ekstreme temperaturer
Driftstemperaturområdet for komponenten skal passe til systemets arbejdsmiljø. Fælles temperaturområder for komponenter er:
Almindelige komponenter: -5℃ til 60℃, velegnet til indendørs værksteder med stabile temperaturer.
Højtemperaturbestandige komponenter: -10 ℃ til 120 ℃, fremstillet af højtemperaturbestandige tætninger (såsom fluorgummi) og skalmaterialer (såsom aluminiumslegering med højtemperaturoxidationsmodstand), brugt i scenarier som bilmotorsamlingslinjer (omgivelsestemperatur op til 80 ℃).
Lavtemperaturbestandige komponenter: -40 ℃ til 50 ℃, med lavtemperaturbestandige tætninger (såsom silikonegummi) for at forhindre tætningshærdning og lækage i kolde omgivelser (som pneumatiske døre til kølehuse).
Hvis almindelige komponenter bruges i et højtemperaturmiljø på 80 ℃, vil tætningerne ældes og svigte inden for 500 arbejdstimer, hvilket fører til tryklækage.
Medium kompatibilitet: Forhindrer korrosion og blokering

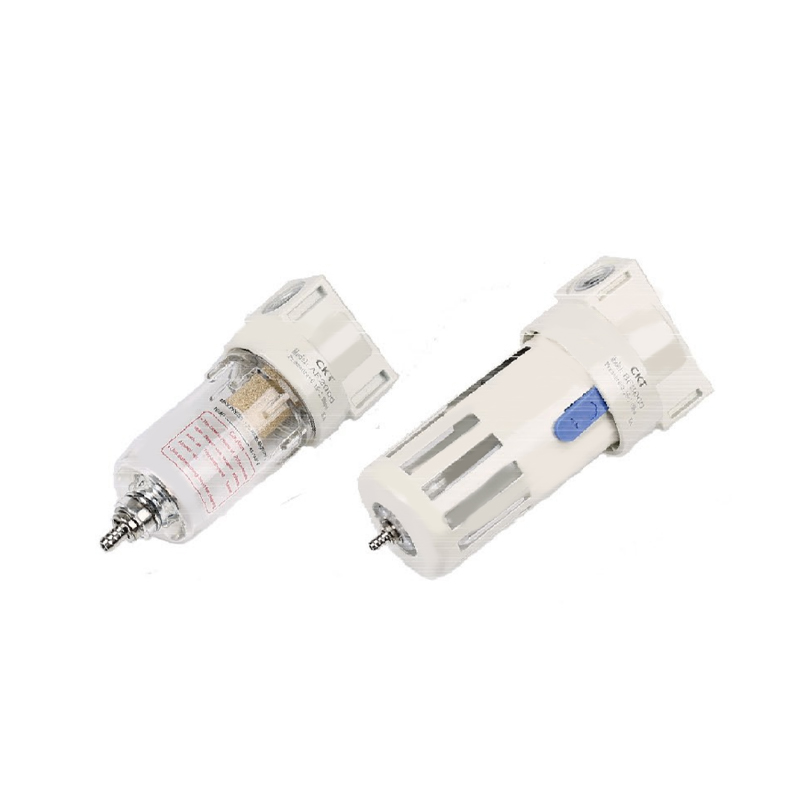

Komponentens indvendige materialer (tætninger, ventilkerner) skal være kompatible med trykluftmediet. Hvis trykluften indeholder olie (anvendes i smurte pneumatiske systemer), bør komponenter med nitrilgummitætninger vælges - nitrilgummi har god oliebestandighed. Hvis systemet bruger oliefri trykluft (såsom fødevareemballeringsudstyr for at undgå olieforurening), er komponenter med ethylen-propylen gummi (EPDM) tætninger egnede, da EPDM ikke påvirkes af oliefri medier. Derudover, hvis luften indeholder fugt (almindelig i sydlige fugtige områder), bør komponenter med indbyggede vandseparationsfunktioner vælges for at forhindre intern rust og blokering.
Svartid: Sørg for systemsynkronisering
Responstid refererer til den tid, det tager for komponenten at justere fra starttrykket til måltrykket. For systemer, der kræver hurtig handling (såsom pneumatisk sorteringsudstyr, der skal skifte tryk inden for 0,5 sekunder), bør komponenter med en responstid <0,3 sekunder vælges. Hvis responstiden er for lang (f.eks. 1 sekund), vil sorteringshandlingen blive forsinket, hvilket fører til sorteringsfejl. For systemer med langsom handling (såsom store døråbnings- og lukkemekanismer) er en responstid på 1-2 sekunder acceptabel, og der er ingen grund til at forfølge en for hurtig reaktion, hvilket kan reducere omkostningerne.
5. Hvilke almindelige faldgruber bør undgås, når man vælger pneumatiske trykreguleringskomponenter?
Faldgrube 1: Blindt stræber efter høj præcision
Elektriske komponenter med høj præcision er ikke altid det bedste valg. For eksempel skal trykket i et simpelt pneumatisk dørsystem kun styres inden for 0,4-0,6MPa med et udsving på ±0,05MPa. Brug af en elektrisk drevkomponent med ±0,005 MPa præcision vil øge omkostningerne med 3-4 gange uden at forbedre systemets ydeevne – almindelige pneumatiske drevkomponenter kan fuldt ud opfylde efterspørgslen.
Faldgrube 2: Ignorerer trykudsvingsområde
Nogle brugere er kun opmærksomme på det nominelle trykområde, men ignorerer trykudsvingsområdet. For eksempel er en komponent med et nominelt tryk på 0-1,6 MPa, men et fluktuationsområde på ±0,08 MPa, uegnet til et præcisionsstemplingssystem, der kræver udsving ≤±0,02 MPa. For store udsving vil forårsage inkonsekvent stemplingskraft, hvilket resulterer i produktfejl. Ved valg er det nødvendigt at bekræfte både det nominelle tryk og fluktuationsområdet.
Faldgrube 3: Forsømmelse af miljøbeskyttelseskrav
I specielle miljøer vil forsømmelse af beskyttelseskrav føre til hyppige komponentfejl. For eksempel på en tekstilfabrik med meget fnug, hvis der anvendes almindelige komponenter uden støvbeskyttelse, vil fnug trænge ind i den indvendige ventilkerne inden for 100 arbejdstimer, hvilket forårsager blokering og tryktab. På dette tidspunkt bør komponenter med IP65-beskyttelsesklassificering (støvtætte og vandafvisende) vælges for at forhindre fremmedlegemer i at trænge ind.
Faldgrube 4: Uoverensstemmende portstørrelse og flow
Som tidligere nævnt vil brug af en lille portstørrelse til et system med stort flow forårsage utilstrækkelig flow, mens brug af en stor portstørrelse til et system med lille flow vil spilde energi. En almindelig fejl er at "opgradere" portstørrelsen vilkårligt - for eksempel at erstatte en 1/2-tommer port med en 3/4-tommer port i et system med lille flow. Dette øger ikke kun omkostningerne, men gør også trykjusteringen ustabil (på grund af for stor luftstrøm), hvilket påvirker systemets normale drift.
6. Hvordan verificeres egnetheden af udvalgte pneumatiske trykreguleringskomponenter?
Efter valg af komponenter er det nødvendigt at udføre test på stedet for at sikre, at de matcher arbejdsforholdene. Testtrinene er som følger:
- Trykstabilitetstest: Installer komponenten i systemet, juster den til måltrykket, og overvåg trykændringen inden for 2 timer. Hvis trykudsvinget er inden for det tilladte område (f.eks. ±0,02 MPa for mellemtrykssystemer), er komponenten stabil.
- Flowtest: Brug et flowmåler til at måle systemets faktiske flow. Hvis flowet når 90 % eller mere af det nødvendige flow, matches portstørrelsen.
- Responstidstest: Brug en tryksensor og et dataopsamlingssystem til at registrere tiden fra indstillingssignalet sendes til komponenten når måltrykket. Hvis tiden er mindre end systemets påkrævede responstid, er køretilstanden velegnet.
- Miljøtilpasningstest: Kør komponenten kontinuerligt i 24 timer i det faktiske arbejdsmiljø (f.eks. høj temperatur, fugtighed). Tjek for tætningslækage, skaldeformation eller intern blokering – hvis der ikke opstår unormaliteter, kan komponenten tilpasses miljøet.
Hvis et testelement mislykkes, er det nødvendigt at kontrollere valgparametrene igen (såsom trykområde, portstørrelse) og udskifte komponenten rettidigt for at undgå at påvirke systemets overordnede drift.
