Hvad er en luftaktuatorcylinder, og hvordan fungerer den?
An luft aktuator cylinder - almindeligt kendt som en pneumatisk cylinder eller luftcylinder - er en mekanisk enhed, der konverterer trykluftenergi til lineær eller roterende mekanisk bevægelse. I industriel praksis er det en af de mest udbredte aktiveringsteknologier: estimater fra Grand View Research (2023) sætter det globale pneumatiske cylindermarked på ca. USD 14,7 milliarder , med en forventet CAGR på 5,2% frem til 2030, drevet af automatisering, pakning og bilfremstilling.
I sin kerne fungerer luftcylinderen efter et ligetil princip. Trykluft - typisk ved 60-150 PSI (4-10 bar) i industrielle applikationer - indføres i et eller begge kamre i en cylindrisk boring, og skubber en stempel- og stangsamling langs en lineær bane. Når lufttilførslen skiftes (via en retningsreguleringsventil), vender stemplet. Resultatet er en gentagelig, hurtig og kraftkontrollerbar lineær bevægelse uden kompleksiteten af elektriske motorer eller hydrauliske pumper.
Denne artikel dækker alle praktiske dimensioner af luftaktuatorcylinderen: typer, kraftberegninger, udvælgelseskriterier, monteringskonfigurationer, vedligeholdelsesplaner og anvendelseseksempler fra den virkelige verden på tværs af industrier. Uanset om du køber din første luftcylinder eller optimerer et eksisterende pneumatisk system, giver de tekniske data her dig en direkte vej til den rigtige beslutning.
Typer af luftaktuatorcylindre: En komplet klassifikation
At forstå de mange forskellige luftcylindrekonfigurationer er det første skridt mod korrekt valg. Hver type adresserer et andet bevægelseskrav, kraftprofil og pladsbegrænsning.
Enkeltvirkende luftcylinder
Bruger trykluft til at forlænge stempelstangen i én retning; en returfjeder (eller tyngdekraften) trækker den tilbage. Almindelig ved fastspænding, stempling og aktivering af fjeder-returventil. Borestørrelser varierer typisk fra 10 mm til 320 mm. Fordi kun én port har brug for luft, er VVS-arbejdet enklere, men returfjederen reducerer brugbar slaglængde og nettryk.
Dobbeltvirkende luftcylinder
Luft tilføres skiftevis til begge sider af stemplet, hvilket frembringer drevet bevægelse i begge retninger. Dette er den mest almindelige luftaktuatorcylindertype i moderne automatisering. Fuldslagskraft er tilgængelig i både forlængelses- og tilbagetrækningsretninger, og slaglængderne kan være meget lange (op til 3.000 mm eller mere i standardkatalogmodeller). Forsyningstryk: 0,05–1,0 MPa (standard ISO 6431).
Stangløs luftcylinder
Stemplet bevæger sig inde i et slidset eller magnetisk koblet rør og bevæger en ekstern vogn uden en udragende stang. Dette design sparer installationsplads – kritisk i langslagsapplikationer, hvor en konventionel stang ville forlænge maskinens hylster med det dobbelte slag. Slaglængder op til 6.000 mm er standard fra større producenter (Festo, SMC, Parker).
Styret (ikke-roterende) luftcylinder
Indeholder eksterne styrestænger eller et dobbeltstangsdesign for at forhindre stempelrotation og håndtere sidebelastninger. Udbredt i pick-and-place, borefixturer og presseapplikationer, hvor præcis justering under off-akse belastning er kritisk. Fås som rund krop eller profilkrop (kompakt) varianter.

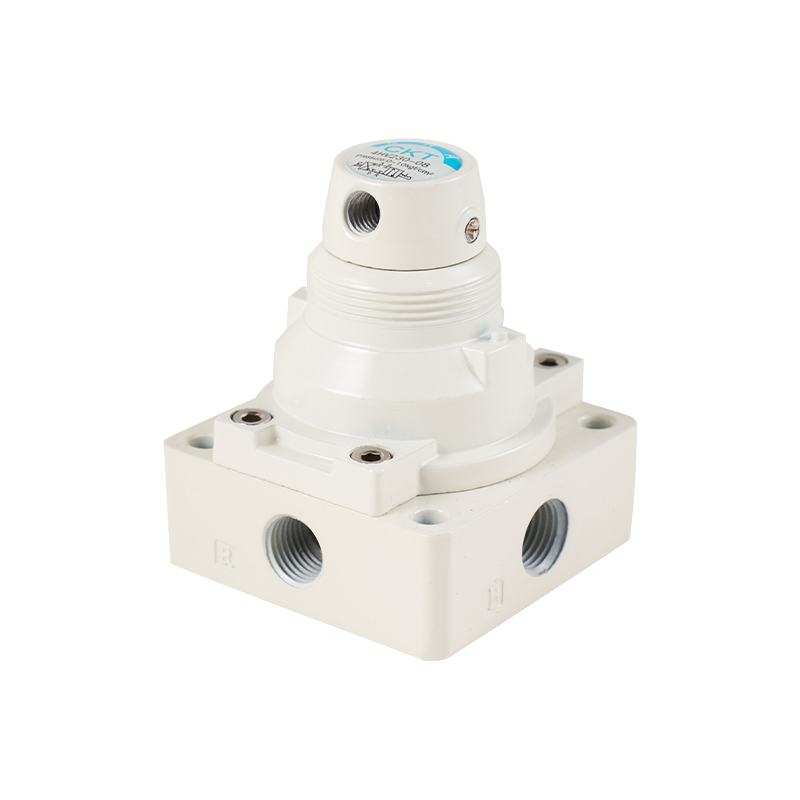

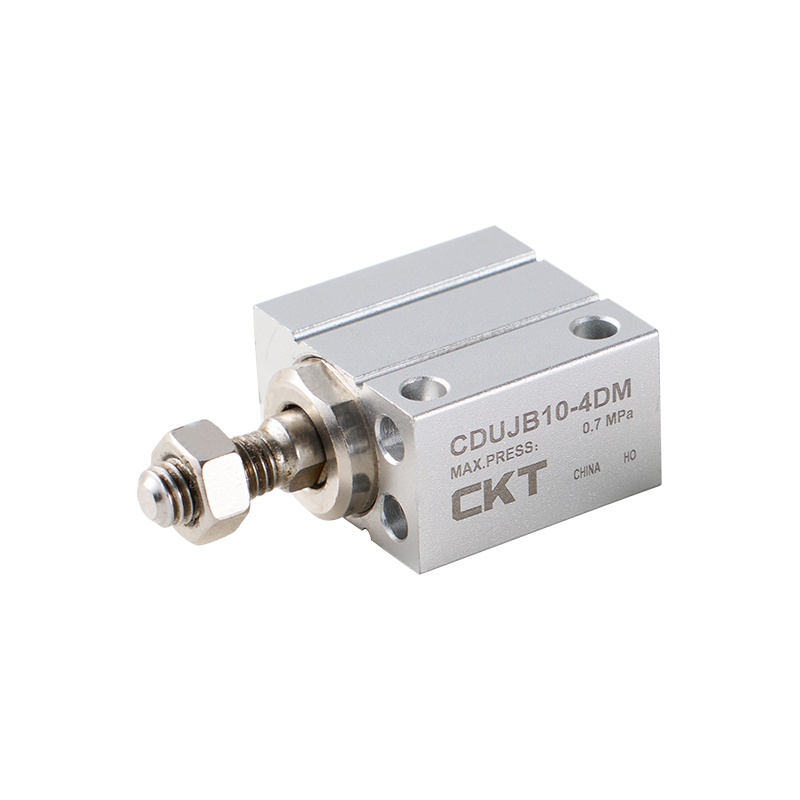

Kompakt / kort-slags luftcylinder
Designet til installation, hvor aksial plads er begrænset. Slaglængder er typisk 1-50 mm. Rund krop eller profil-krop konstruktion. Populær inden for halvlederhåndtering, medicinsk udstyr og små gribemekanismer. Eksempel: SMC CQ2-serien tilbyder boring 12–100 mm med slaglængde 5–100 mm i et profilhus, der kun er 27 mm højt.
Roterende luftaktuator
Konverterer trykluft til en defineret roterende udgangsvinkel (typisk 90°, 180° eller 270°). Rack-and-pinion eller vingedesign er almindelige. Anvendes til kvart-drejningsventilaktivering, delorientering og dørlåsning. Momentydelse ved 0,6 MPa spænder fra 0,5 N·m (lille vingetype) til over 5.000 N·m (stor tandstang til industriel ventilautomatisering).
Tandem luftcylinder
To stempler på en enkelt stang, der arbejder i serie i samme boring. Udgangstryk er omtrent fordoblet sammenlignet med et enkelt stempel ved samme borestørrelse og tryk, mens borediameteren holdes lille. Anvendes, hvor der er behov for høj kraft i en kompakt boring - almindelig i bremsesystemer og højkraftspænding.
Bælge / Membranluftaktuator
Bruger et fleksibelt gummi- eller elastomerelement i stedet for et hårdt stempel. Næsten nul friktion, meget korte slag (1-25 mm) og høj følsomhed gør disse ideelle til procesreguleringsventiler, vibrationsisolering og præcis positionering. Ikke en "cylinder" i traditionel forstand, men falder ind under den bredere kategori af luftaktuatorer.
Luftcylinder Kraftberegninger: De formler, du faktisk har brug for
Valg af en luftaktuatorcylinder uden at verificere kraftudgangen fører til under- eller overdimensionerede komponenter. Beregningerne er ligetil, når du først forstår geometrien.
Forlæng kraft (fuld boring side)
F_extend = (π / 4) × D² × P
Hvor D = boringsdiameter (m), P = forsyningstryk (Pa). Eksempel: 63 mm boring ved 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Tilbagetrækningskraft (stangside)
F_retract = (π / 4) × (D² − d²) × P
Hvor d = stangdiameter (m). For den samme 63 mm boring med en 20 mm stang: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 N . Området på stangsiden er altid mindre, så tilbagetrækningskraften er altid mindre end forlængelseskraften.
Effektiv (belastnings)kraft med effektivitetsfaktor
Den virkelige verden af tætningsfriktion og smøretab reducerer den teoretiske kraft med ca. 10-15 %. Anvend en belastningsfaktor på 0,7–0,8 (nogle referencer bruger 0,5 til intermitterende drift med vandret orientering, ifølge Festos pneumatiske håndbog, 5. udgave).
F_effektiv = F_teoretisk × η (η ≈ 0,7-0,8)
| Bore Dia. (mm) | 0,4 MPa (N) | 0,6 MPa (N) | 0,8 MPa (N) | 1,0 MPa (N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Beregning af luftforbrug
At vide, hvor meget trykluft en cylinder forbruger pr. cyklus er afgørende for dimensionering af din kompressor og luftbehandlingsudstyr.
Q (L/cyklus) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Hvor L = slaglængde (m), P_gauge = overtryk (Pa), P_atm = 101.325 Pa. For en 63 mm boring, 200 mm slaglængde, ved 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 1,32, 600.000 5,31, 5 = 600.000 1,31 2,7 L pr enkelt slag (refereret fra Festo Pneumatics Workbook, v5.0).
Sådan vælger du den rigtige luftaktuatorcylinder: 8 kritiske parametre
Forkert valg af luftcylinder resulterer i for tidlig tætningsfejl, utilstrækkelig tryk eller for stort energiforbrug. Arbejd gennem hver parameter nedenfor, før du angiver en model.
01
Påkrævet udgangskraft
Beregn den nødvendige teoretiske kraft (se formlerne ovenfor), og divider derefter med effektivitetsfaktoren (0,7–0,8). Tilføj en sikkerhedsmargin på 25–50 % for dynamiske belastninger. Den resulterende værdi bestemmer minimumsboringsstørrelsen ved dit driftstryk.
02
Slaglængde
Mål den nødvendige rejseafstand omhyggeligt. Længere slag kræver stangknækningsanalyse - brug Eulers søjleformel eller producentens belastningsdiagrammer. Som en tommelfingerregel kræver slag, der overstiger 10× stangdiameteren, en styret cylinder eller en ekstern styreskinne for at forhindre, at stangen bøjes under sidebelastning.
03
Driftstrykområde
De fleste standard luftcylindre arbejder mellem 0,05 og 1,0 MPa. Kompakte cylindre og miniaturecylindre kan have lavere maksimaltryk (0,7 MPa). Højtryksvarianter er tilgængelige til 1,5–2,0 MPa applikationer, men kræver matchede tætninger og ventilkomponenter.
04
Hastighedskrav
Pneumatisk cylinderhastighed styres primært af flowregulatorer (meter-in eller meter-out). Meter-out kontrol (drossel af udstødningen) er standarden for jævn bevægelse i de fleste applikationer. Typiske opnåelige hastigheder: 50–1.500 mm/s afhængig af boringsstørrelse, slaglængde og ventilflowhastighed (Cv-værdi). Meget høje cyklushastigheder (over 2 cyklusser/sekund) kræver højstrømsretningsventiler og dæmpning.
05
Monteringskonfiguration
ISO 15552 definerer standard monteringsstile. Almindelige muligheder: fodmontering (MF2), flangemontering (FF, MF), tapmontering (MT), gaffel (CC) og næse-/stangendetap (CA). Vælg baseret på belastningsretning, justeringstolerance og tilgængelig maskinstruktur.
06
Miljøforhold
Standard luftcylindre bruger NBR (nitril) tætninger, der er klassificeret til −20 °C – 80 °C. Angiv FDA-kompatible forseglinger og tønde i rustfrit stål til mad/drikkevarer eller farmaceutiske miljøer. Til højtemperaturprocesser (op til 200 °C) skal du bruge FKM (Viton) tætninger og aluminium eller rustfri kroppe. Korrosive miljøer kan kræve strømløs nikkelbelægning eller fuld 316 rustfri konstruktion.
07
Krav til polstring
End-of-slag-puder decelererer stemplet, før det kommer i kontakt med endehætten, hvilket reducerer stød og støj. Justerbare nålepuder er standard på de fleste ISO-cylindre fra 32 mm boring og opefter. Til meget hurtige cyklusser eller tunge belastninger kan eksterne hydrauliske støddæmpere være nødvendige ud over indbyggede puder.
08
Positionsdetektering
De fleste moderne luftcylindre har en T-slids eller svalehalerille til magnetiske reed- eller solid-state (Hall-effekt) positionssensorer. Sensorer registrerer stempelmagneten gennem cylindervæggen uden fysisk kontakt. Responstid: Solid-state sensorer reagerer på under 1 ms; reed-kontakter på 3–5 ms. Vælg solid-state til højhastigheds- eller støvede miljøer.
Luftcylinderapplikationer på tværs af nøgleindustrier
Luftaktuatorcylinderen er indsat i stort set alle automatiserede fremstillingssektorer. De følgende eksempler illustrerer, hvor og hvordan de bidrager med reel procesværdi.
Bilfremstilling
Fastspænding af svejsearmaturer, presning af dørpaneler, test af sædeskinne og positionering af motorsamling. En typisk body-in-white svejsecelle bruger 60-120 luftcylindre pr. station. Borestørrelser 32–100 mm, slaglængder 25–300 mm er mest almindelige. Cyklushastigheder når 15-20 pr. minut i højvolumen stemplingslinjer (kilde: Bosch Rexroth Pneumatics Handbook).
Mad- og drikkevareemballage
Aktivering af påfyldningsdyse, hættepresning, mærkning, produktafvisningsporte og transportørafledere. Luftcylindre i rustfrit stål eller anodiseret aluminium med FDA-kompatible tætninger er påkrævet til nedvaskningszoner. Parkers SIDA rustfri serie og SMCs CG5 clean serie er almindelige valg. Driftshastigheder i emballage kræver typisk 100-500 mm/s med høj repeterbarhed.
Halvleder og elektronik
Waferhåndtering, sondeplacering, komponentindsættelse og PCB-testfiksturer. Miniature luftcylindre (6–16 mm boring) med renrumskompatible materialer (zinkfri smøremidler, specialtætninger, lav partikelemission) anvendes her. SMC's CJP, CJ2 og Festos ADVU kompakte serier dominerer dette segment.
Farmaceutisk/medicinsk udstyr
Tabletpresning, blisterpakning, sprøjtepåfyldning og steril samling. ISO klasse 5 renrumsapplikationer kræver cylindre med elektrostatisk dissipative belægninger, PTFE-smurte tætninger og sporbare materialecertifikater. Krav til cykluslevetid overstiger ofte 50 millioner cyklusser.
Logistik og lager
Omlederarme på transportbåndssortere, portaktuatorer i automatiske lagersystemer og pakkestop. Storborede cylindre (100–200 mm) med lange slaglængder (300–600 mm) håndterer tunge enhedsbelastninger. Stangløse cylindre er især praktiske til vandrette overførselsslæder i kompakte sorteringssystemer.
Olie-, gas- og procesindustrien
Kvartals roterende luftaktuatorer til styring af rørledningskugleventiler; lineære luftcylindre til nødstop (ESD) aktuatorer. Rustfri konstruktion med ATEX/IECEx-klassificerede magnetventiler. Fejlsikre fjeder-retur-varianter garanterer ventillukning ved lufttab - afgørende for processikkerheden.
Luftcylinder vs. hydraulisk vs. elektrisk aktuator: Hvilken skal man vælge?
Valget mellem pneumatiske, hydrauliske og elektriske aktuatorer afhænger af kraftkrav, præcisionsbehov, energiomkostninger og installationsmiljø. Tabellen nedenfor opsummerer de vigtigste forskelle fra et ingeniørperspektiv.
| Parameter | Luftcylinder (Pneumatic) | Hydraulisk cylinder | Elektrisk aktuator |
|---|---|---|---|
| Typisk kraftområde | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Positionsnøjagtighed | Kun endestop (± 0,05–0,5 mm med sensorer) | Moderat (servo-hydraulisk: ± 0,01 mm) | Høj (± 0,001–0,01 mm) |
| Hastighed | Meget hurtig (typisk op til 3 m/s) | Moderat (0,01-0,5 m/s) | Hurtig (applikationsspecifik) |
| Energieffektivitet | Lav (15–30 % systemeffektivitet) | Moderat (40-60 %) | Høj (70-90 %) |
| Startomkostninger | Lav | Høj (pumpe, reservoir, ventiler) | Medium-Høj |
| Vedligeholdelseskompleksitet | Lav (FRL unit service) | Høj (væske, tætninger, lækager) | Lav–Medium |
| Renrumsegnethed | Ja (med specielle forseglinger) | Nej (risiko for olieforurening) | Ja |
| Eksplosive miljøer | Ja (intrinsically safe) | Ja (with care) | Kræver ATEX-mærket motor |
Nederste linje: Vælg luftcylindre, når du har brug for hurtig, gentagelig, punkt-til-punkt-bevægelse ved moderate kræfter i et anlæg, der allerede har trykluftinfrastruktur. Vælg elektrisk, når præcisionspositionering er kritisk. Vælg kun hydraulisk, når kræfterne overstiger, hvad pneumatik kan opnå i en praktisk borestørrelse.
Luftbehandling: Hvorfor FRL-enheder ikke er valgfrie til luftcylindre
Trykluft fra en typisk industrikompressor indeholder fugt, olieaerosoler, rørskala og partikler. Tilførsel af ufiltreret luft direkte ind i en luftaktuatorcylinder er den mest almindelige årsag til for tidlig tætningsfejl og boringskorrosion. En FRL-enhed (Filter-Regulator-Lubricator) placeret opstrøms for hvert cylinderkredsløb er ikke til forhandling.
Filter
Fjerner partikler og vandkondensat fra trykluftstrømmen. Standardfiltre bruger 5-40 mikron elementklassificeringer. Til følsomme cylindre (lille boring, bløde tætninger) anbefales et 5-mikron koalesceringsfilter. Skift elementer, når differenstrykket overstiger 0,05 MPa eller pr. producentens tidsplan (typisk hver 6. måned).
Fugt i luften ved 0,6 MPa og 20°C: op til 22 g/m³ . Når denne luft udvider sig ved cylinderen, kan den afsætte vand på borevæggen, hvilket forårsager rust og hævelse af NBR-tætninger inden for uger efter drift uden filter.
Regulator
Indstiller og fastholder det nedstrøms arbejdstryk uanset udsving i forsyningstrykket. Brug en præcisionsregulator (nøjagtighed ±0,01 MPa) til kraftkritiske applikationer. Generelle regulatorer opretholder ±0,05 MPa. Indstil aldrig driftstryk højere end cylinderens maksimale nominelle tryk – de fleste standard aluminium luftcylindre er klassificeret til 1,0 MPa; nogle kompakte typer til 0,7 MPa.
Smøreapparat (valgfrit)
Indfører en fin olietåge i luftstrømmen for at smøre cylindertætninger og -boring. De fleste moderne luftcylindre fra større producenter (SMC, Festo, Parker) bruger dog forsmurte tætninger med lang levetid og er klassificeret til drift uden smøreapparat. Tilføjelse af et smøreapparat til sådanne cylindre er acceptabelt, men ikke påkrævet – og fjerner muligheden for at køre smøreapparatfrit. Hvis der anvendes smøreapparat, er ISO VG 32 turbineolie eller tilsvarende standard. Brug aldrig smøremidler af fedttypen i en tågesmøremaskine.
Anbefalet luftkvalitetsstandard for luftcylindre
ISO 8573-1:2010 definerer trykluftkvalitetsklasser. For standard pneumatiske cylindre, ISO 8573-1 Klasse 5.4.5 er generelt tilstrækkelig: partikelstørrelse op til 40 µm, trykdugpunkt under 7°C, olieindhold under 25 mg/m³. For renrums- og fødevaregodkendte cylindere, målklasse 1.2.1.
Vedligeholdelse af luftcylindre: tidsplaner, inspektionspunkter og fejlfinding
En korrekt vedligeholdt luftaktuatorcylinder kan opnås 50-100 millioner cyklusser før større eftersyn. Forsømte cylindre fejler under 5 mio. Forskellen ligger i systematisk vedligeholdelse og tidlig fejlfinding.
Rutinemæssig vedligeholdelsesplan
| Interval | Opgave | Acceptkriterium |
|---|---|---|
| Dagligt | Visuel kontrol for luftlækager, stangtætningsoliefilm og kondensatafløb på filteret | Ingen synlige lækager; tynd oliefilm på stangen (hvis den er smurt); afløb ikke fyldt |
| Ugentligt | Kontroller FRL-smøreoliestanden; efterse stangen for ridser og korrosion | Olieniveau over minimumsmærket; stangoverfladen glat, ingen gruber |
| Månedligt | Kontroller monteringsbefæstelsesmomentet; verificere pudejustering; rengør udvendig stangvisker | Fastgørelseselementer ved specificeret drejningsmoment; ingen metalkontaktstøj ved slutningen af slaget |
| 6 måneder | Udskift filterelementet; måle stangudløb med måleur; kontrollere sensorens funktion | Filterelement differenstryk under 0,05 MPa; udløb under 0,1 mm/100 mm |
| Årlige / 10M cyklusser | Udskiftning af komplet tætningssæt; boreinspektion; smør stempel- og stangtætninger igen | Boring overfladefinish Ra ≤ 0,8 µm; ingen scoring; alle tætninger udskiftet med OEM-sæt |
Almindelige fejl og årsager
- Luft lækker ved stangtætning: Slidt eller hakket stangtætningslæbe. Undersøg stangoverfladen for ridser - selv en 50-mikron rille forårsager kronisk lækage. Udskift pakningen og efterbehandler eller udskift stangen.
- Langsom eller uregelmæssig forlængelse: Blokeret flowkontrol, forurenet stempeltætning eller utilstrækkeligt forsyningstryk. Afbryd belastningen og test friløbshastigheden – hvis det er normalt, er problemet belastningsrelateret eller mekanisk binding.
- Cylinderen trækkes ikke tilbage: Defekt retningsreguleringsventil (skifter ikke til tilbagetrækningsport), modtryk fra belastning, der overstiger tilbagetrækningskraften, eller fastklemt stempel. Kontroller ventilen elektrisk først.
- Overdreven stødstøj ved slutningen af slaget: Pudenål skruet for langt ud (overåbnet). Juster nålen i små trin, indtil stødstøjen stopper. Overjusterede puder fanger luft og forårsager krafttab nær slutningen af slaget.
- Intern lækage (luftomløbsstempel): Slidt stempeltætning. Registrer ved at afbryde en port til atmosfæren - hvis luft blæser igennem med den anden port under tryk, omgår stempeltætningen. Kræver adskillelse og udskiftning af tætning.
- Stang korrosion: Fugt i lufttilførslen kombineret med ingen smøring. Opgrader til koalesceringsfilter og kontroller dugpunktet. Kortvarig: Påfør et tyndt lag VG32-olie manuelt på stangen ugentligt, indtil luftkvalitetsproblemet er løst.
Nøgle internationale standarder for luftaktuatorcylindre
Standardisering i pneumatiske cylindre sikrer udskiftelighed mellem producenter, forenkler håndtering af reservedele og definerer minimumskvalitetstærskler. Standarderne nedenfor er de mest refererede inden for globale indkøb og teknik.
ISO 6431
Den dominerende globale standard for pneumatiske cylindre med rund krop. Definerer borestørrelser (8–320 mm), slagtilvækst, grænsefladedimensioner (porte, monteringshuller, stangendegevind) og testtryk. De fleste mærkede cylindre fra Festo, SMC, Parker, Bimba og Aventics overholder denne standard – hvilket muliggør ægte dimensionel udskiftelighed på tværs af mærker.
ISO 15552
Udvider ISO 6431 til cylindre med profillegeme (trækstangstil), som tilbyder monteringstilbehør, der kan udskiftes på tværs af alle kompatible producenter. Borestørrelser 32–320 mm. Den mest udbredte standard for generelle industrielle automationscylindre globalt.
ISO 21287
Dækker kompakte cylindre med borestørrelser 8–100 mm og reduceret totallængde. Imødekommer det voksende behov for pladsbesparende aktuatorer i moderne maskindesign uden at ofre udskiftelighed.
ISO 4414
Sikkerhedskodeks for pneumatiske systemer, der dækker design, installation og vedligeholdelseskrav for alt pneumatisk udstyr inklusive luftcylindre. Kræver trykaflastning, sikker mærkning af arbejdstryk og tilgængelighed til vedligeholdelse.
NFPA T3.6.7 (Nordamerika)
Den tilsvarende amerikanske standard, der dækker pneumatiske cylinderdimensioner. NFPA-cylindre har lidt anderledes port- og monteringsgrænseflader end ISO-cylindre - det er vigtigt at kontrollere, når komponenter udskiftes i nordamerikansk-bygget maskineri.
Reduktion af trykluftomkostninger: Energieffektivitet for luftcylindersystemer
Trykluft er en af de dyreste energiformer i fremstillingen - det amerikanske energiministerium vurderer, at trykluftsystemer står for 24% af industriel motordrevet elektricitet i USA, og lækage alene spilder 20-30 % af kompressorens output i et typisk anlæg. At optimere dine luftcylinderkredsløb er en øvelse med højt afkast.
Praktiske energireduktionsstrategier
- Tilpas boringen i den rigtige størrelse: Overdimensionerede cylindre spilder luft ved hver cyklus. En 100 mm boringscylinder bruger 4× luften fra en 50 mm boring ved samme slag. Genberegn kraftkrav med faktiske effektivitetsfaktorer, før du specificerer store boringer.
- Brug trykreduktion ved tilbagetrækning: Hvis tilbagetrækningsbelastningen er lavere end forlængelsesbelastning, forsynes stangsiden med reduceret tryk ved hjælp af en sekundær regulator. Dette alene kan reducere luftforbruget pr. cyklus med 15-25 % i mange dobbeltvirkende applikationer.
- Minimer dødvolumen (rørlængde): Hver meter på 8 mm rør mellem en ventil og cylinder tilføjer 50 cm³ dødvolumen pr. cyklus. Placer retningsreguleringsventiler så tæt som muligt på cylinderportene - ideelt set under 300 mm væk.
- Kontroller og reparer lækager systematisk: En ultralydslækagedetektor (f.eks. Fluke ii900) kan lokalisere lækager så små som 0,1 mm i diameter ved 0,6 MPa. En 1 mm lækage ved 0,7 MPa spilder ca. 1,4 m³/h trykluft – til 0,02 USD/m³, det vil sige 245 USD/år pr. lækagepunkt.
- Overvej luftbesparende kredsløb: Nogle ventilmanifoldsystemer tillader, at udsugningsluften fra tilbagetrækningsslaget delvist genbruges som forsyning til forlængelsesslaget, hvilket reducerer det samlede luftforbrug med op til 30 % i højcyklusapplikationer (kilde: Festo Energy Efficiency in Pneumatic Systems, hvidbog 2022).
Købsvejledning til luftaktuatorcylinder: Hvad skal kontrolleres før bestilling
Indkøbsbeslutninger for pneumatiske cylindre er ofte drevet af prisen uden at undersøge de samlede livscyklusomkostninger. Den følgende tjekliste dækker de kritiske tekniske detaljer, der adskiller en omkostningseffektiv specifikation fra fremtidig vedligeholdelseshovedpine.
Bekræft bore- og slagdimensioner
Bekræft, at boringen og slaget matcher dine kraft- og vandringskrav efter at have anvendt effektivitets- og sikkerhedsfaktorer. Bekræft den maksimale slaglængde, der er tilgængelig for den specifikke boring - længere slag kan kræve specialbestilling eller en guidet variant.
Angiv tætningsmateriale
Standard NBR-tætninger dækker de fleste applikationer. For temperaturer over 80°C angiv FKM; for fødevarekontakt angiv EPDM eller PTFE; for ekstrem kulde (under -20°C) angiv polyurethan eller silikone. Forseglingsmateriale kan ofte konfigureres på bestillingstidspunktet uden leveringstid fra større producenter.
Bekræft portstørrelse og trådtype
ISO 6431 cylindre bruger metriske porte (M5, G1/8, G1/4, G3/8, G1/2). NFPA-cylindre bruger NPT-porte. Hvis dit anlæg bruger eksisterende NPT-rørsystemer, betyder angivelse af den forkerte gevindtype, at hver fitting har brug for en ikke-tilpasset adapter - en skjult pris, der hurtigt tæller over 50 cylindre.
Tjek sensorkompatibilitet
Hvis du har brug for positionsføling, skal du kontrollere, at cylindercylinderen har en kompatibel kontaktmonteringsåbning (T-slot, C-slot eller båndklemme), og at den sensor, du har valgt (NPN/PNP, 2-wire/3-wire, DC/AC) matcher PLC-inputmodulet. Mange integrationsforsinkelser stammer fra sensor-cylinder-slot-inkompatibilitet opdaget ved installationen.
Bekræft pudetype
Justerbare hynder er standard fra 32 mm boring og opefter på de fleste ISO-cylindre. Ikke-polstrede cylindre (NC) fås til meget hurtige kortslagsapplikationer, hvor eksterne støddæmpere håndterer deceleration ved slutningen af slaget. Angiv kun NC, hvis du har taget højde for deceleration på systemniveau.
Overvej livscyklusomkostninger, ikke enhedspris
En luftcylinder uden navn til 40 % af prisen for en SMC- eller Festo-ækvivalent kan have en tætningslevetid på 2-5 millioner cyklusser mod 20-50 millioner for mærkealternativet. I en 10-cyklus/minut-applikation er det en udskiftning hver 3.-4. måned versus hvert 3.-5. år. Tag hensyn til nedetidsomkostninger, arbejdskraft og reservedelsbeholdning, før du beslutter dig for prisen alene.
Ofte stillede spørgsmål om luftaktuatorcylindre
Hvad er forskellen mellem en luftcylinder og en pneumatisk cylinder?
Der er ingen funktionel forskel. "Luftcylinder", "pneumatisk cylinder" og "luftaktuatorcylinder" refererer alle til den samme enhed - en mekanisk aktuator drevet af trykluft. "Pneumatisk cylinder" er det mere formelle ingeniørudtryk; "luftcylinder" er meget brugt i industriel vedligeholdelse og indkøbssammenhænge. Begge udtryk optræder i flæng i producentkataloger fra SMC, Festo, Parker og andre.
Hvor længe holder en luftcylinder?
Tætningens levetid - det primære slidelement - spænder fra 5 millioner cyklusser (cylindre af grundlæggende kvalitet med dårlig luftkvalitet) til 100 millioner cyklusser (premiumcylindre med ren, tør luft og korrekt smøring). Løbe og stang er designet til maskinens levetid, forudsat at de ikke er ridset eller korroderet. I praksis bør en industriel luftcylinder i et velholdt system køre 3-7 år før tætningsudskiftning med typiske automatiseringscyklusser på 10-30 cyklusser/minut. Kilde: Festo Pneumatics Technical Catalogue, 2023.
Hvilket tryk skal jeg køre min luftcylinder på?
De fleste standard luftcylindre er klassificeret til 1,0 MPa (145 PSI). Det er dog ikke optimalt at køre med den maksimale rating. Den mest energieffektive tilgang er at indstille trykket på det laveste niveau, der giver den nødvendige kraft med en sikkerhedsmargin på 25 % - typisk 0,4-0,6 MPa til de fleste applikationer. Højere tryk øger energiomkostningerne, fremskynder slid på tætninger og øger udstødningsstøjniveauet uden at forbedre hastigheden (hastigheden styres af flowhastigheden, ikke trykket).
Kan jeg bruge en luftcylinder uden smøreapparat?
Ja, til de fleste moderne cylindre. Større producenter (SMC, Festo, Parker) forsmører deres cylindre med langtidsfedt og designer dem til at fungere uden en nedstrøms smøreapparat i den nominelle levetid, forudsat at luftkvaliteten opfylder ISO 8573-1 klasse 5 eller bedre. Hvis et smøreapparat er installeret, efter at en ikke-smurt cylinder er kørt ind, må den ikke fjernes - olietågen skyller det fabrikspåførte fedt væk, og cylinderen bliver afhængig af kontinuerlig smøring for at forhindre for tidligt tætningsslid.
Hvad får en luftcylinderstang til at strække sig langsomt?
De mest almindelige årsager er: (1) flowreguleringsventilen på udstødningsporten (måler-ud) er lukket for langt – åbn den gradvist; (2) forsyningstrykket er under det påkrævede minimum for belastningen – bekræft trykket ved cylinderporten, ikke kun ved FRL; (3) stempeltætningen er slidt og omgår luft internt - test ved tryksætning med belastning afbrudt; (4) et bøjet eller underdimensioneret tilførselsrør begrænser flowet - 6 mm rør begrænser flowet til omkring 50 l/min fri luft ved 0,6 MPa, utilstrækkeligt til cylindre med store boringer ved høje hastigheder.
Hvad er en dobbeltvirkende vs. enkeltvirkende luftcylinder?
En dobbeltvirkende luftcylinder bruger trykluft til at drive stemplet i både forlængelses- og tilbagetrækningsretninger, hvilket giver fuld kontrolleret kraft i begge retninger med to luftporte. En enkeltvirkende cylinder bruger kun luft i én retning (normalt forlænge) og er afhængig af en returfjeder eller tyngdekraft i den modsatte retning. Enkeltvirkende cylindre er nemmere at lodde (én port), men mister et slag til fjederrummet og giver ingen kontrolleret tilbagetrækningskraft. Dobbeltvirkende cylindre er standardvalget til de fleste automatiseringsapplikationer.
Hvordan forhindrer jeg min luftcylinder i at rotere?
Standard cylindre med rund krop har ingen anti-rotationsfunktion på stangen. Hvis stangrotation er et problem, er løsningerne: (1) brug en ekstern styreskinne eller styrestangsenhed; (2) angiv en styret cylinder (dobbeltstangs- eller profillegemetype med integreret føring); (3) tilføj et rotationsforebyggende tilbehør (typisk en flad nøgle eller anti-rotationskrave tilpasset cylinderens gevind). SMC's CQ2 og Festo's ADN-serier tilbyder valgfri anti-rotationsversioner uden fuld styret cylinderopgradering.
Er det muligt at kontrollere en luftcylinders stopposition midt i slaget?
Standard pneumatiske cylindre er punkt-til-punkt-enheder - de stopper kun pålideligt ved endestop. Midtslagsstop med en pneumatisk cylinder er muligt med en 3-positions center-lukket eller center-udstødnings retningsventil, men positionen kan ikke gentages på grund af luftkompressibilitet. Til gentagelig positionering i midten af slag er industristandarden at bruge enten (a) en elektrisk lineær aktuator, (b) et servo-pneumatisk system med en proportionalventil og lineær positionsfeedback (nøjagtig til ±0,1 mm), eller (c) et stoprør med fast position i cylinderen til at definere en anden stopposition.
Hvad er den maksimale slaglængde tilgængelig for en standard luftcylinder?
Standard katalogluftcylindre fås typisk med slaglængder op til 1.000–2.000 mm fra større producenter. Ud over det udvider stangløse cylindre det praktiske slaglængdeområde til 5.000–6.000 mm (og i specialudgaver endnu mere). For meget lange slag med konventionelle stangcylindre er stangbukningsanalyse (Eulers formel) obligatorisk - en lang tynd stang under trykbelastning vil spænde, før den nominelle cylinderkraft nås, og den sikre belastning falder hurtigt med slaglængden.
Hvordan vælger jeg mellem en luftcylinder med rund krop og profilkrop (trækstang)?
Cylindre med rund krop (ISO 6431) er kompakte, lette og har en enkel udvendig overflade – ideel til montering med begrænset plads og generelle applikationer, hvor tilbehør til sensormontering er begrænset. Cylindre med profilhus (ISO 15552 / trækstang) har en T-slidsprofil på alle fire sider for nem montering af tilbehør (sensorer, beslag, stopventiler), et komplet udvalg af ISO-standard monteringsbeslag og er generelt nemmere at servicere. Til de fleste generel industriel automatisering med borestørrelser på 32 mm og derover er profilhuscylinderen det praktiske standardvalg på grund af dets tilbehørsøkosystem.
