ZP Series vakuumsugekop med låsering (Ø9~Ø50) Leverandører

Hjem / Produkter / Vakuum komponenter / Vakuum sugekop / ZP Series vakuumsugekop med låsering, adapter og bufferbeslag / ZP Series vakuumsugekop med låsering (Ø9~Ø50)

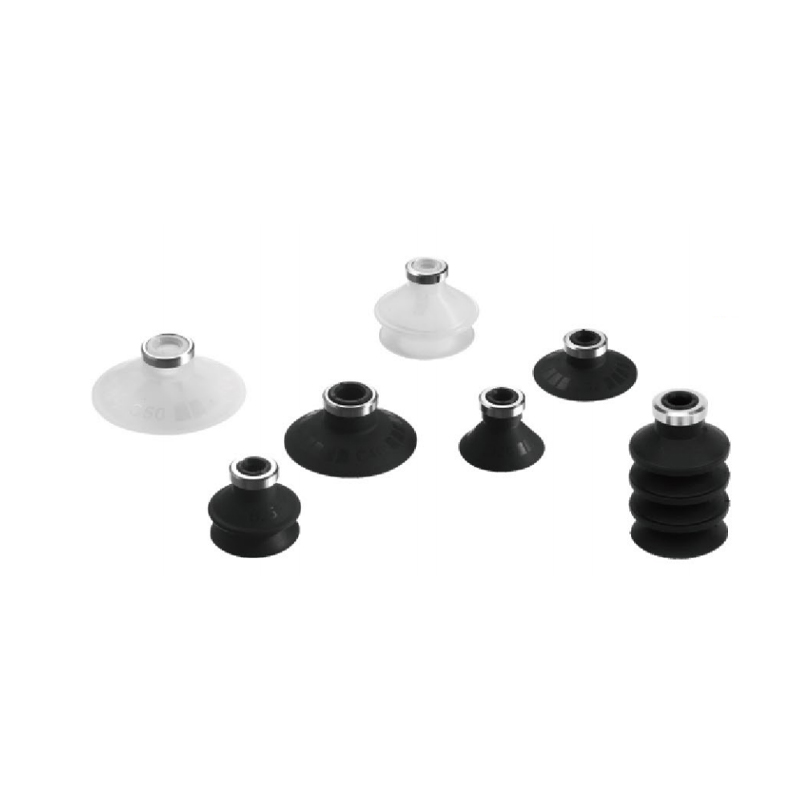

ZP Series vakuumsugekop med låsering (Ø9~Ø50) ZP Series vakuumsugekop med låsering (Ø9~Ø50)
  • ZP Series vakuumsugekop med låsering (Ø9~Ø50)
  • ZP Series vakuumsugekop med låsering (Ø9~Ø50)
ZP Series vakuumsugekop med låsering, adapter og bufferbeslag

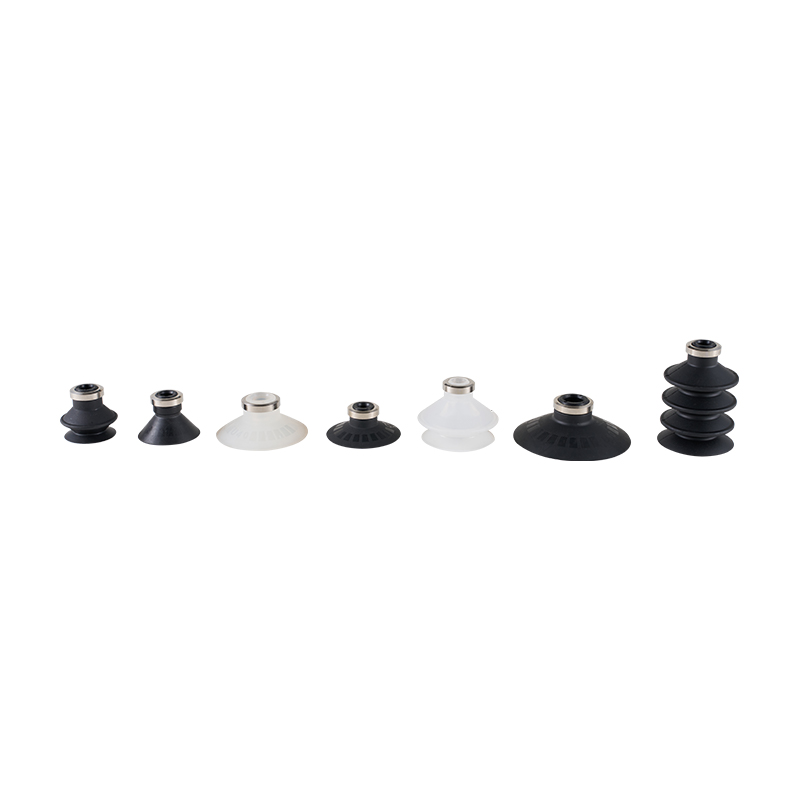

ZP Series vakuumsugekop med låsering (Ø9~Ø50)

ZP-seriens vakuumsugekop med låsering (Ø9~Ø50) er en kernekomponent designet til at forbedre stabiliteten af ​​vakuumgreb. Dens unikke ringformede låseringstruktur kan effektivt begrænse arbejdsemnets frihed under adsorptionsprocessen, hvilket giver pålidelig adsorptionsbeskyttelse til forskellige automatiserede håndterings- og præcisionspositioneringsscenarier.

Kernefunktioner:

Låseadsorptionsmekanisme: Det unikke ringformede låsering design danner en fysisk begrænsning i arbejdstilstanden, undertrykker væsentligt arbejdsemnets afvigelse eller rotationstendens, når det udsættes for kraft, og forbedrer retningsstabiliteten af gribeprocessen.

Forbedret adsorptionspålidelighed: Låseringstrukturen samarbejder med vakuumundertrykket for at danne en dobbelt beskyttelsesmekanisme, der effektivt modstår eksterne forstyrrelser (såsom acceleration, vibrationer og lette kollisioner) og reducerer den potentielle risiko for utilsigtet løsrivelse.

Fleksibel kontakt og tætning: Sugekoplegemet er normalt lavet af specifikke elastiske materialer for at sikre adaptiv pasform med overfladen af emnet, danner en effektiv vakuumforsegling og tilpasser sig små overfladeudsving.

Optimeret til tynde/små genstande: Denne serie af størrelsesområder (Ø9~Ø50) er særligt velegnet til at gribe tynde pladematerialer, små præcisionsdele eller lette emner med glatte overflader. Låseringstrukturen er særlig kritisk for sådanne emner, der let forskydes eller påvirkes af luftstrøm.

Teknisk applikationsuniversalitet: Det er meget udbredt i scenarier, der kræver retningsfiksering eller anti-rotationshåndtering, almindeligvis brugt i elektronisk komponentsamling, sortering af små sprøjtestøbningsdele, tyndplademateriale (metal/ikke-metal) transport, emballageautomatisering og andre procesforbindelser.

Specifikationer dækker almindelige behov: Det medfølgende diameterområde dækker de almindelige standarder for små til mellemstore emner, der griber størrelser inden for automatiseringsområdet, hvilket er praktisk til teknisk udvælgelse og matchning.

E-mail: manager@cktworld.com
Download
FORRIGE：ZP-seriens vakuumsugekop med snapring, adapter og bufferbeslag (Ø9~Ø50)
NÆSTE：Ingen næste artikel

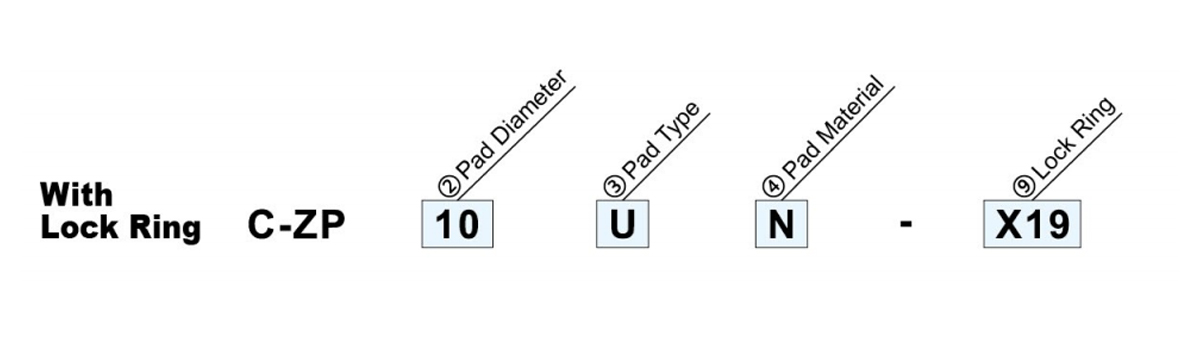

  • ②Pad dia. (mm)/③Pad type☆ E* F* G* ④Materiale     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Silikonegummi
    U Flad type - ● ● - ● ● ● - ● ● ● *Se side 4 for materialet.
    C Flad type With Ribs - ● ● - ● ● ● - ● ● ●
    D Dyb - ● - - ● - ● - - ● - ⑨Materiale

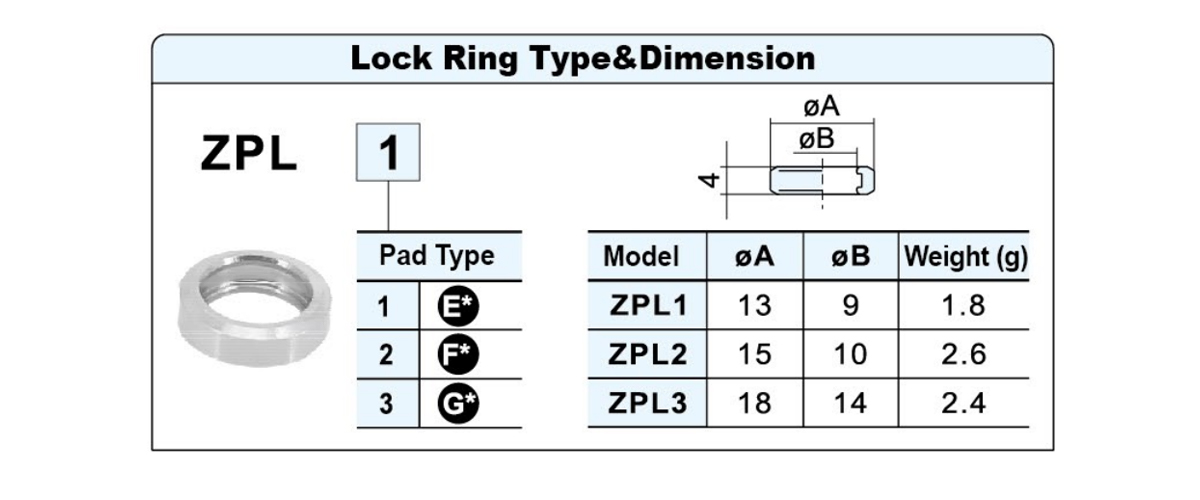

    B 2-trins bælg - ● ● - ● ● ● - ● ● ● Nul Med låsering
    J 34-trins bælge ● - - ● ● - ● ● - - - X19 Uden låsering
    ●De samme begyndelsesbogstaver angiver, at låseringen og adapteren kan udskiftes.

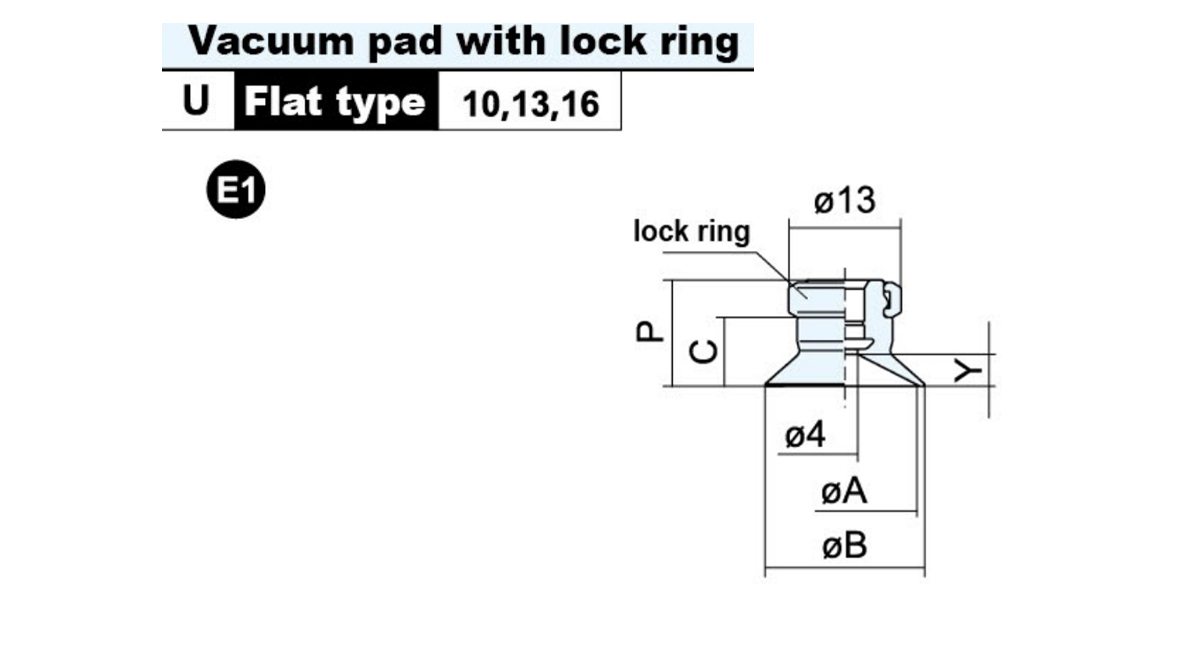

  • Model ØA ØB C P Y Vægt (g)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

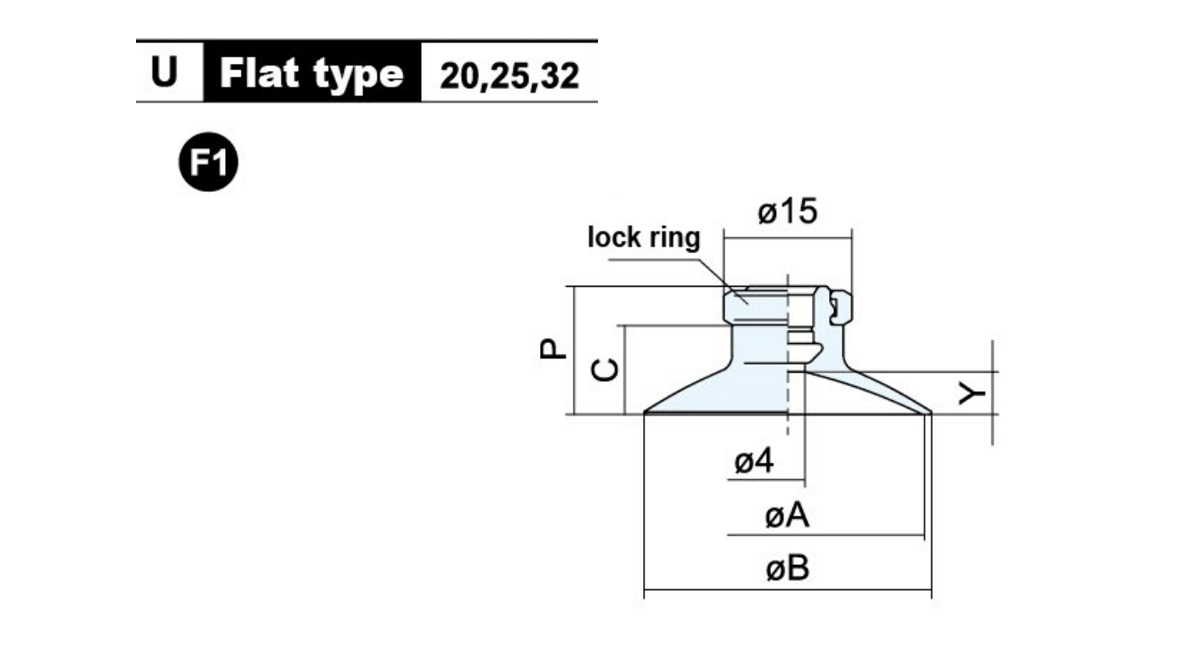

    Model ØA ØB C P Y Vægt (g)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    Model ØA ØB C P Y Vægt (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

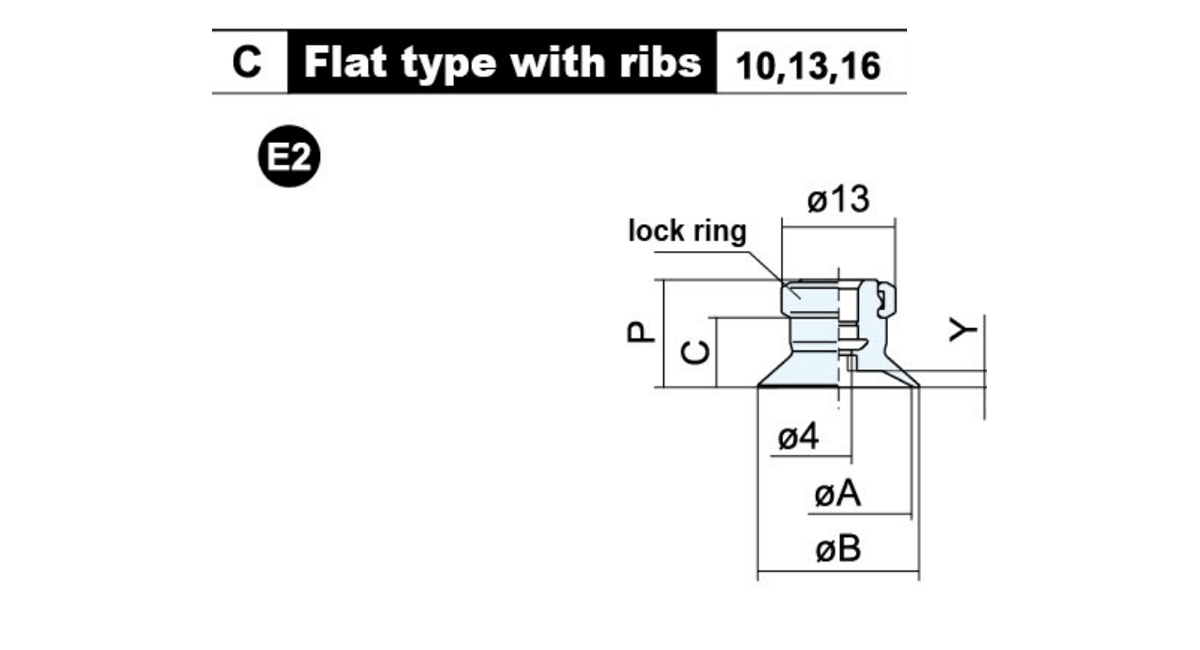

    Model ØA ØB C P Y Vægt (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

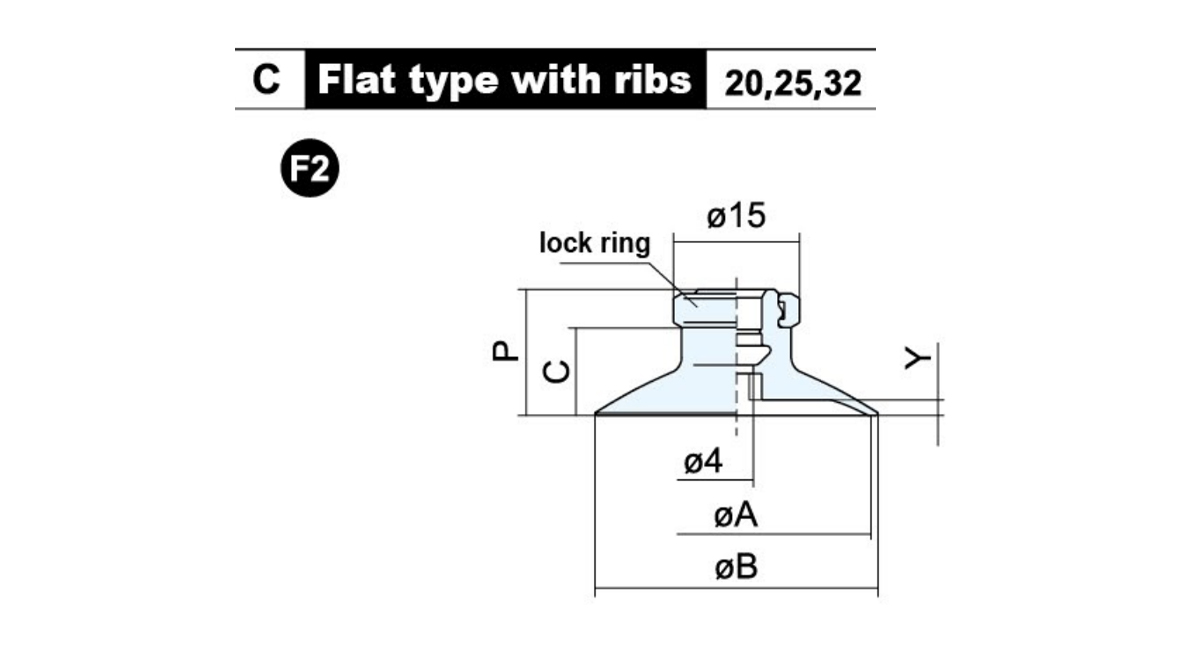

    Model ØA ØB C P Y Vægt (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

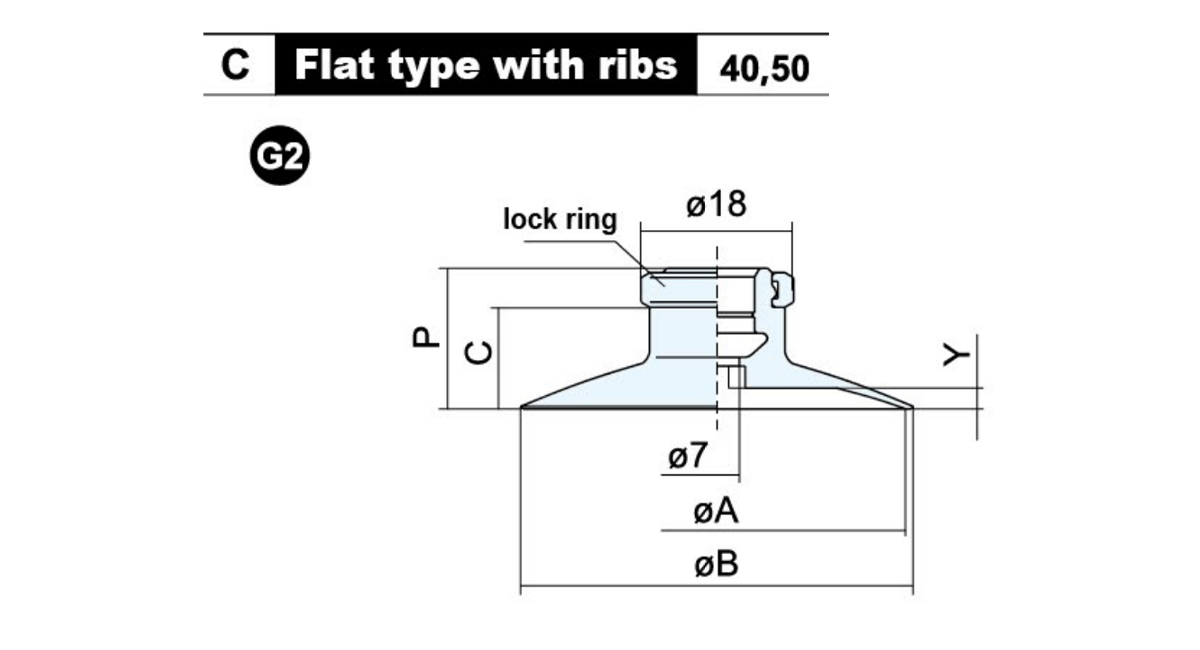

    Model ØA ØB C P Y Vægt (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

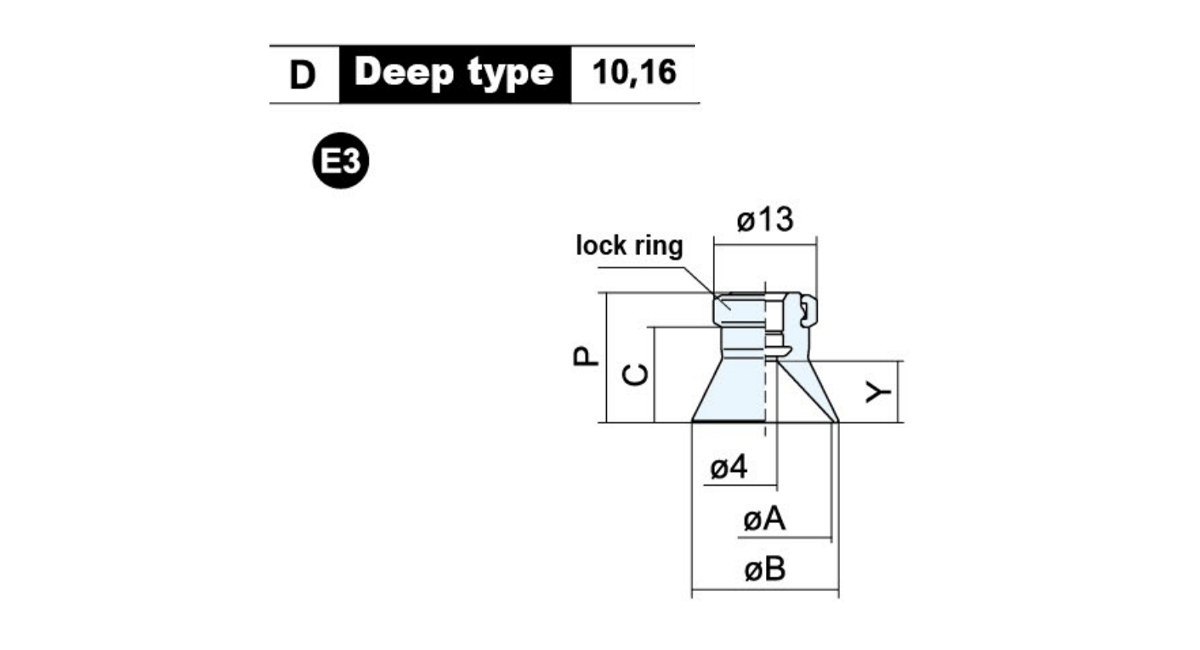

    Model ØA ØB C P Y Vægt (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

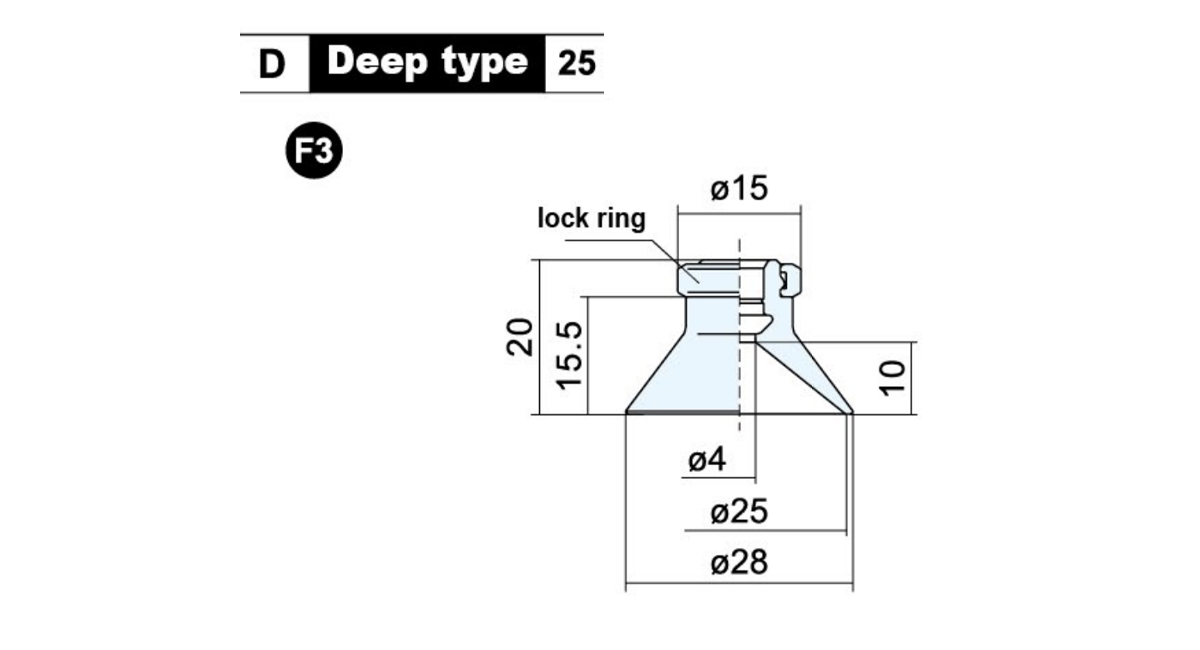

    Model Vægt (g)
    C-ZP25D□ 4.9

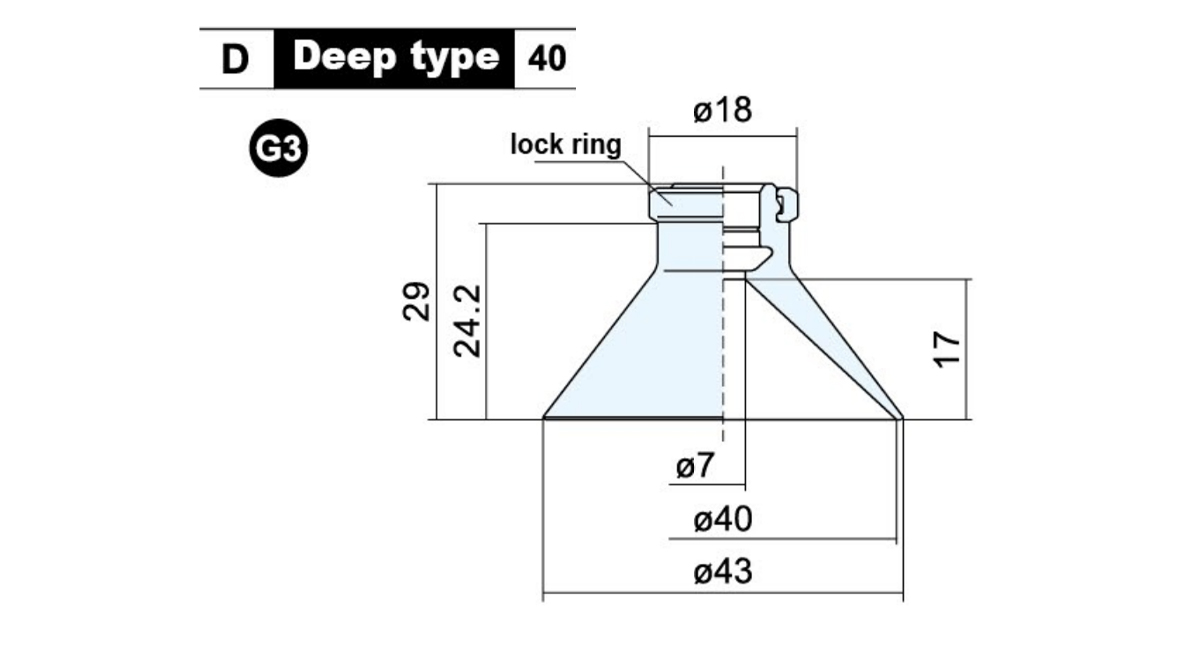

    Model Vægt (g)
    C-ZP40D□ 9.3

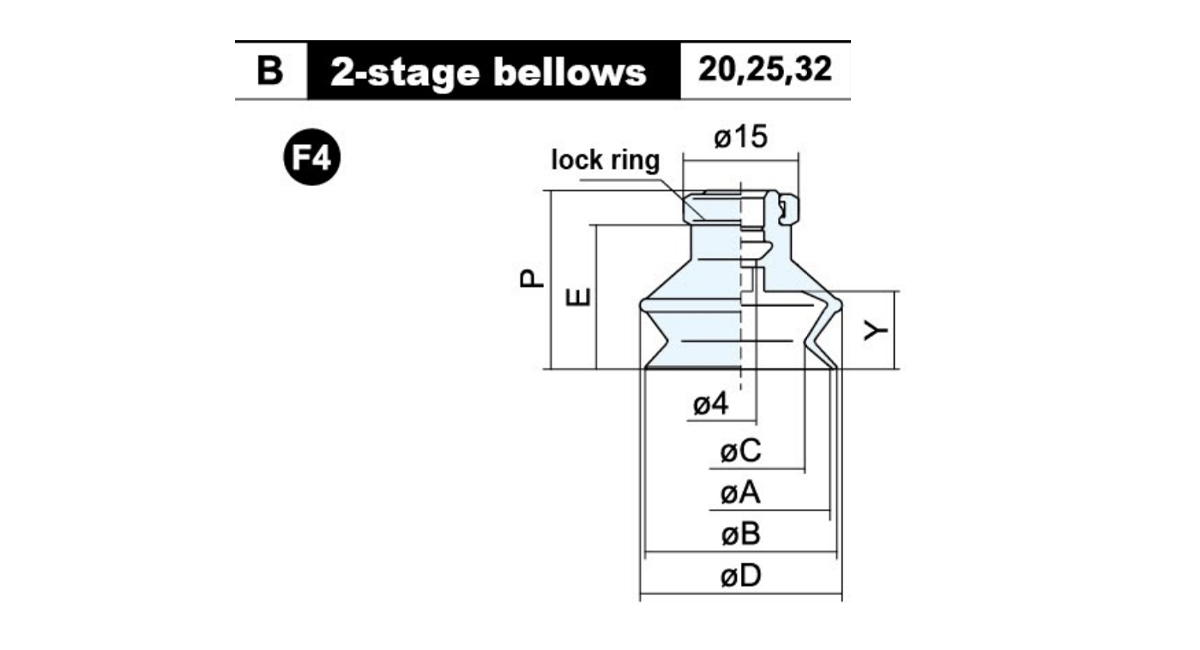

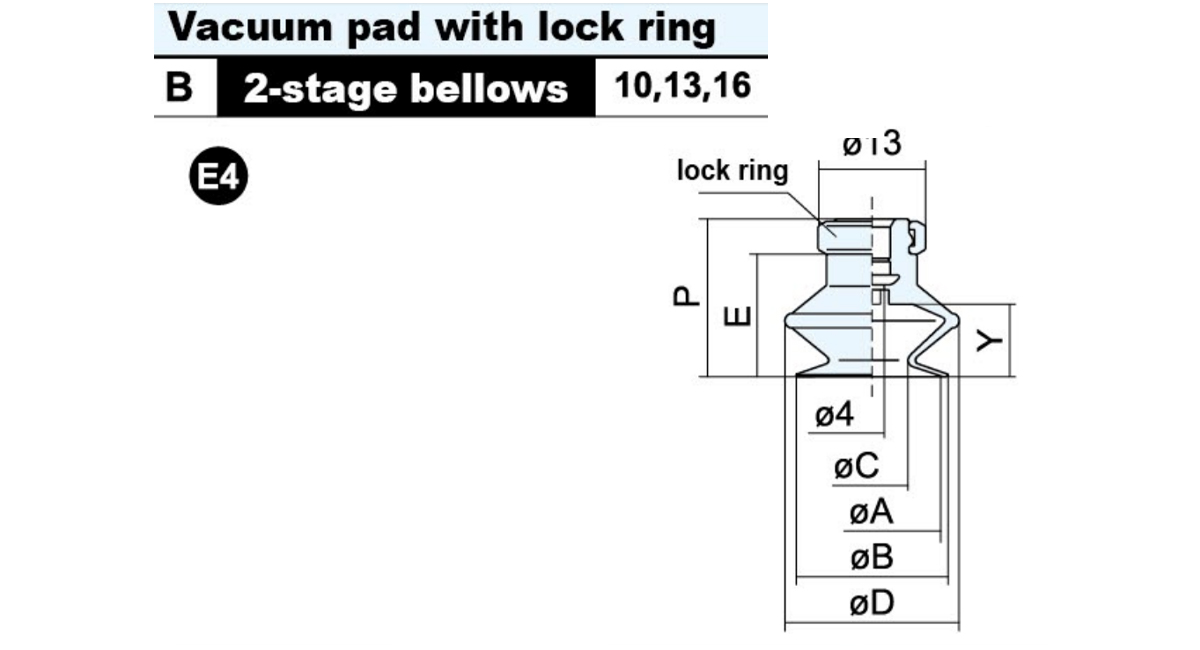

    Model ØA ØB ØC ØD E P Y Vægt (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

    Model ØA ØB ØC ØD E P Y Vægt (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

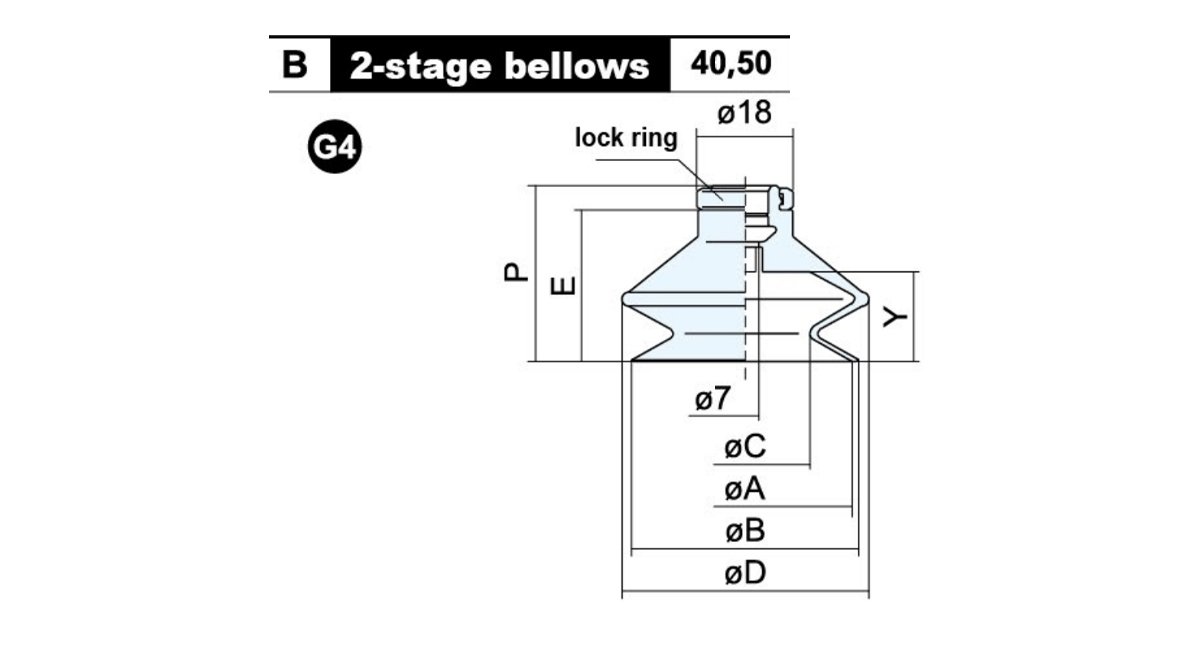

    Model ØA ØB ØC ØD E P Y Vægt (g)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

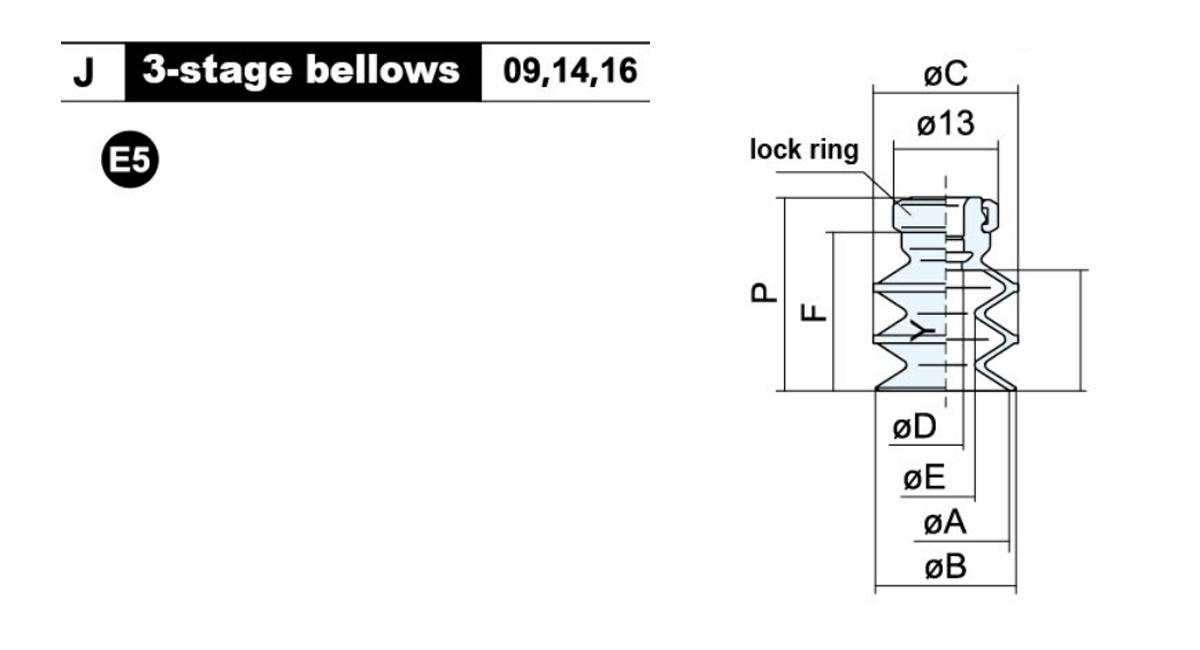

    Model ØA ØB ØC ØD ØE F P Y Vægt (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

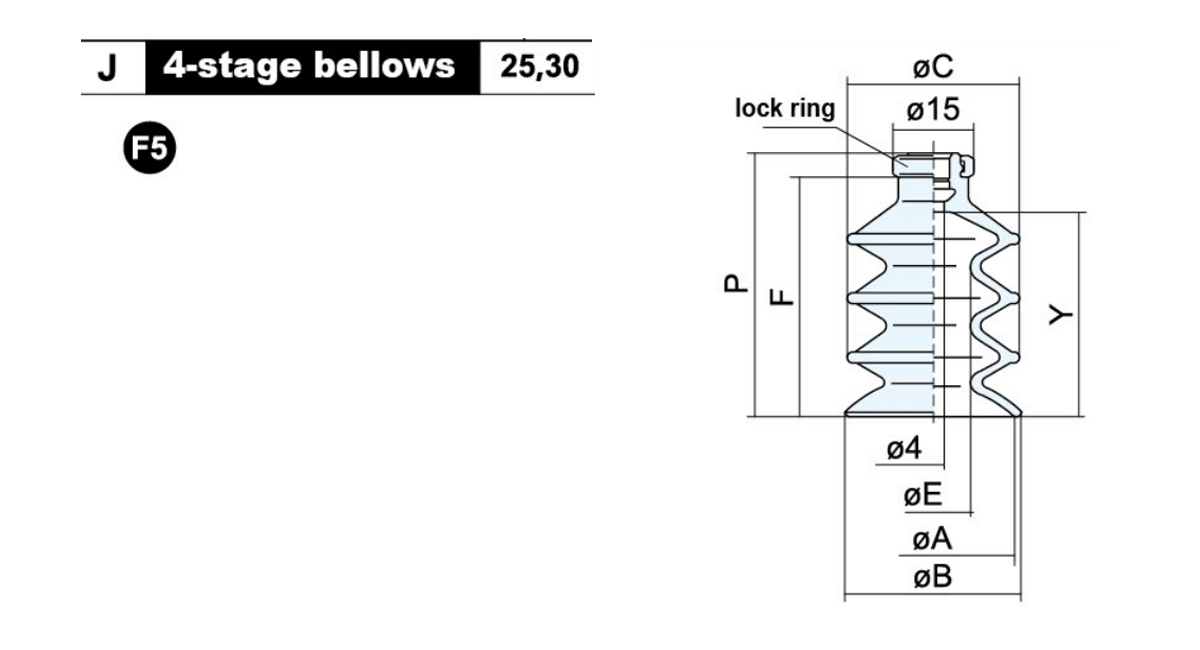

    Model ØA ØB ØC ØE F P Y Vægt (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

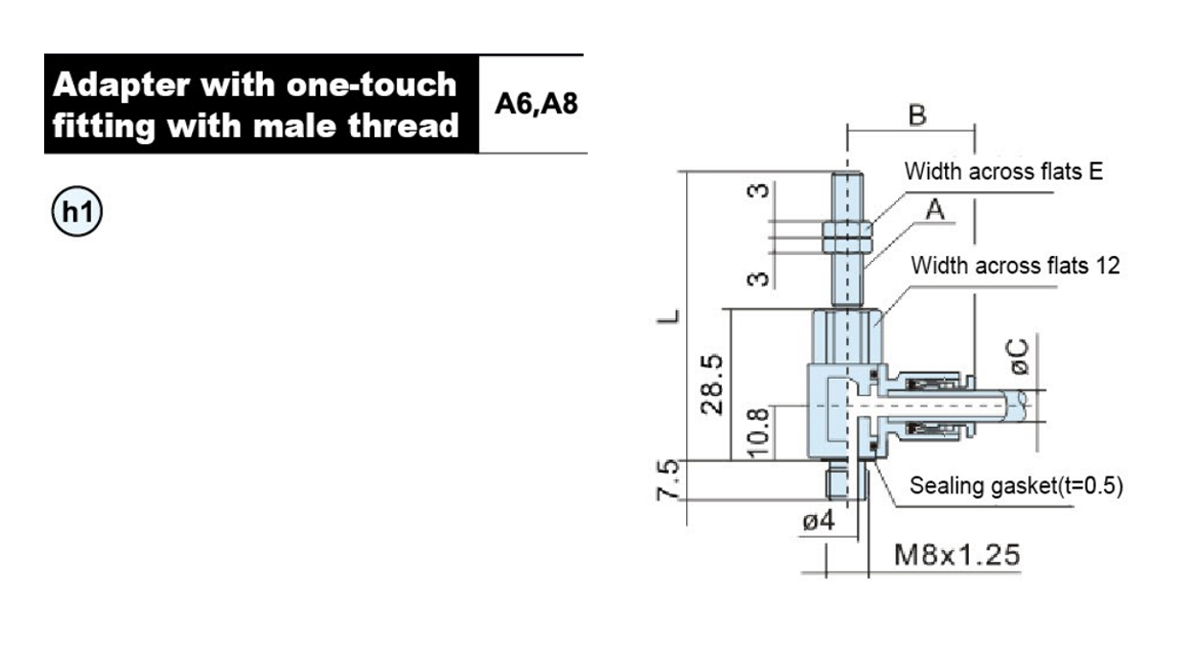

    Model A B ØC E L Vægt (g)
    ZPRL-04-A6 M6×1,0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1,0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

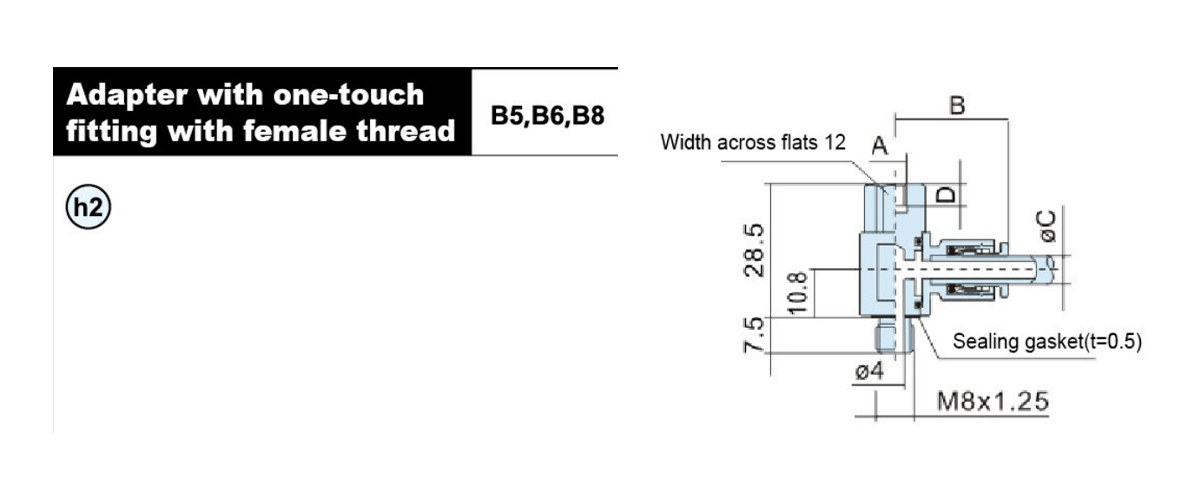

    Model A B ØC D Vægt (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1,0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD Model ØB H L Q Vægt (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

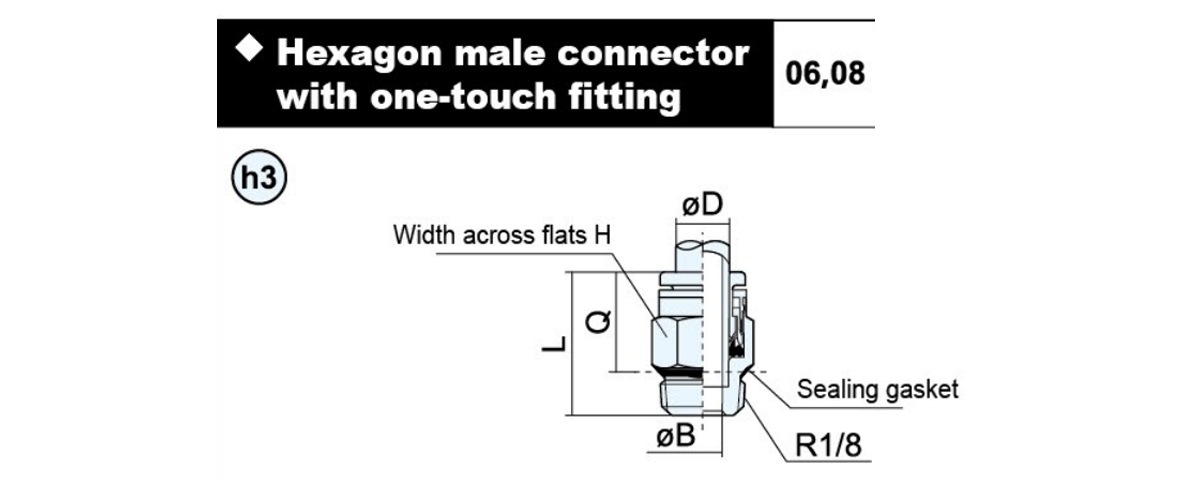

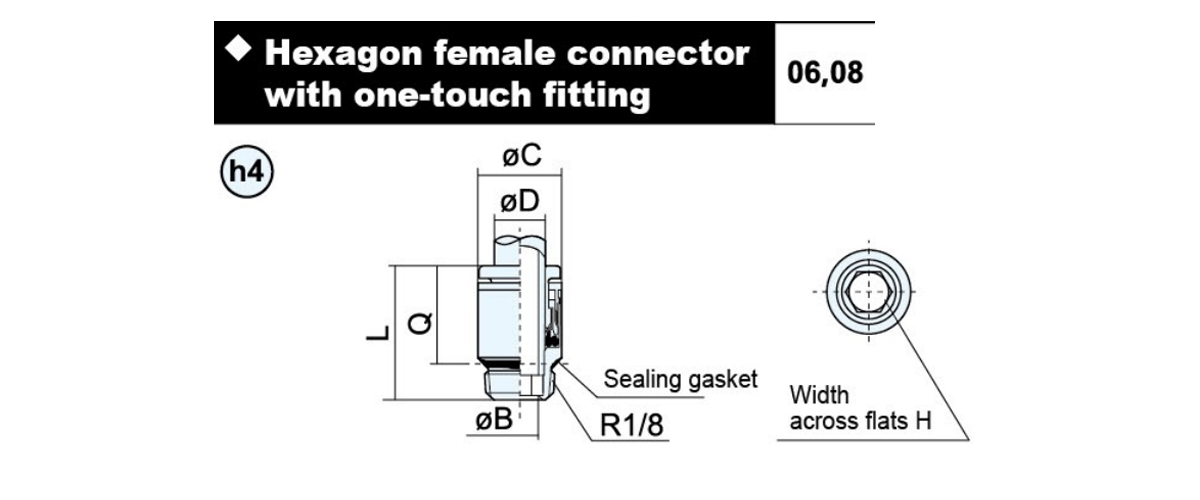

    ØD Model ØB C H L Q Vægt (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

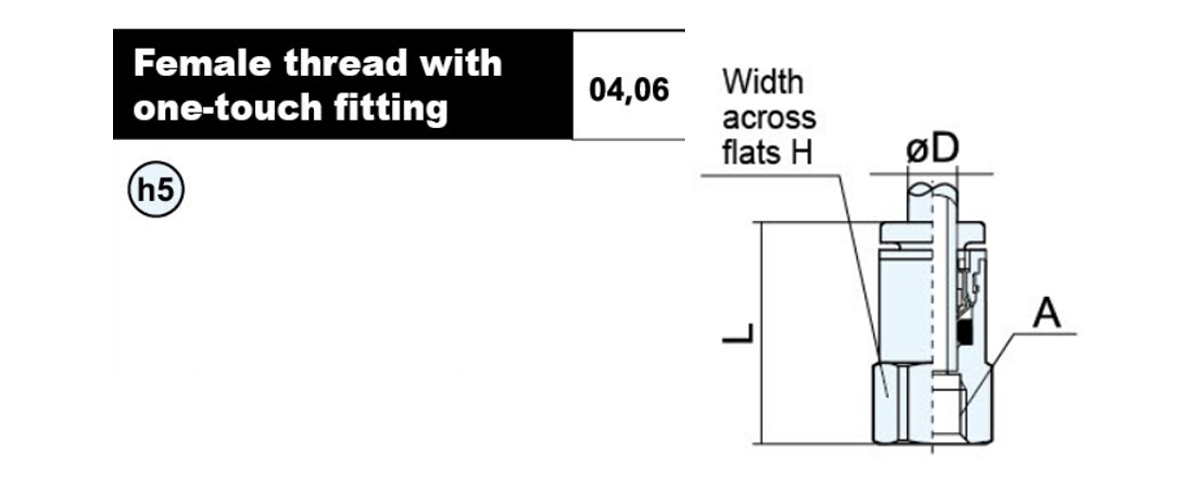

    ØD Model A H L Vægt (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1,0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1,0 20 6.6
    KJF06-M8-B M8×1,0 12 21 9.6

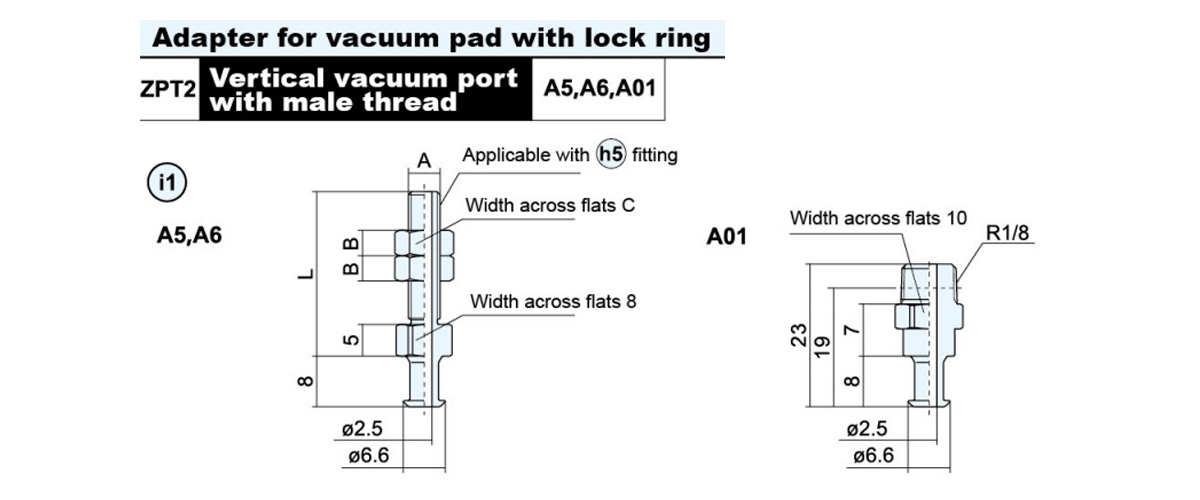

    Adaptermodel A B C L Vægt (g) Gældende Pad
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1,0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

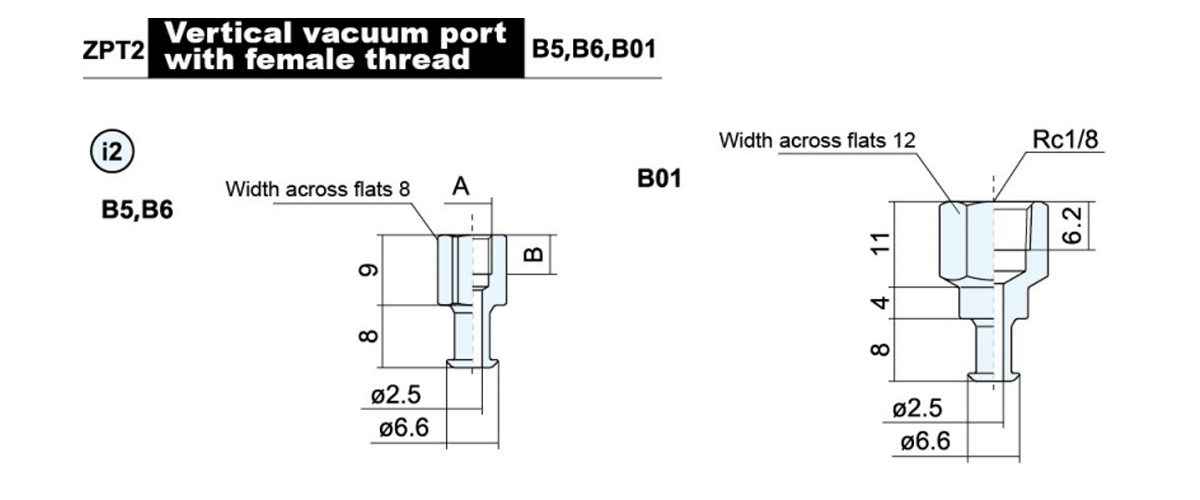

    Adaptermodel A B Vægt (g) Gældende Pad
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1,0 6 3.7
    ZPT2-B01 - - 9

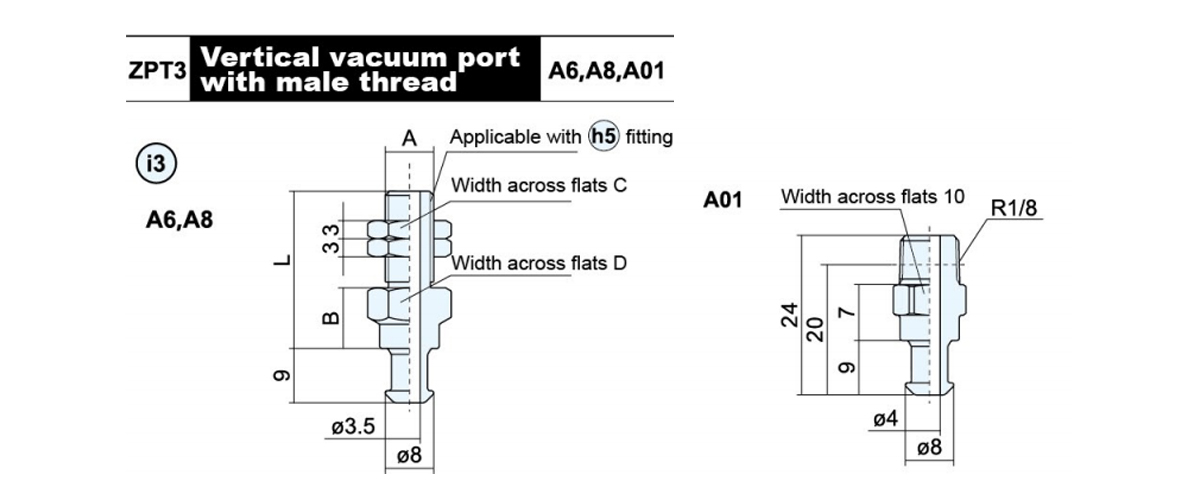

    Adaptermodel A B C D L Vægt (g) Gældende Pad
    ZPT3-A6 M6×1,0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1,0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

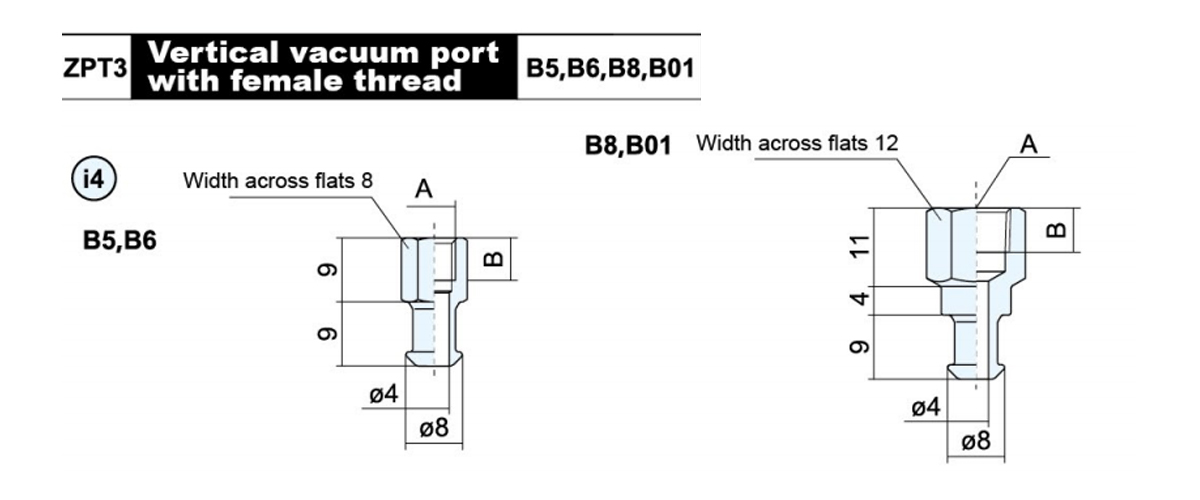

    Adaptermodel A B Vægt (g) Gældende Pad
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1,0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

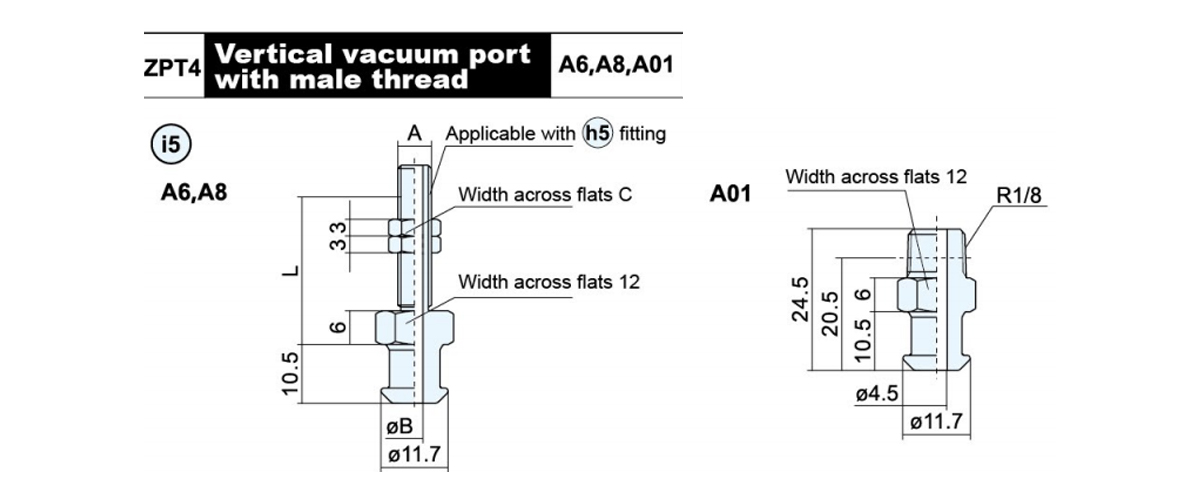

    Adaptermodel A ØB C L Vægt (g) Gældende Pad
    ZPT4-A6 M6×1,0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1,0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

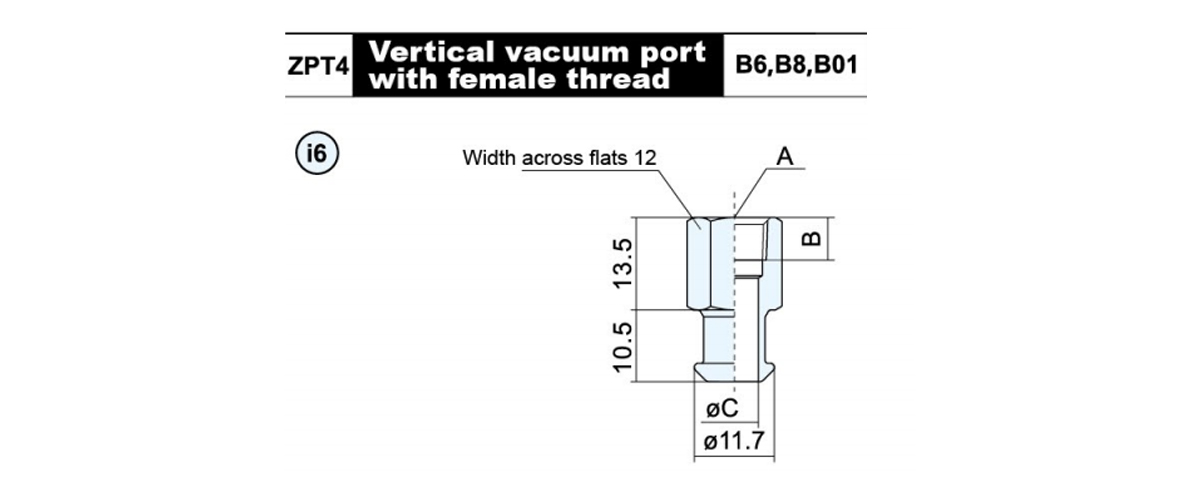

    Adaptermodel A B ØC Vægt (g) Gældende Pad
    ZPT4-B6 M6×1,0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

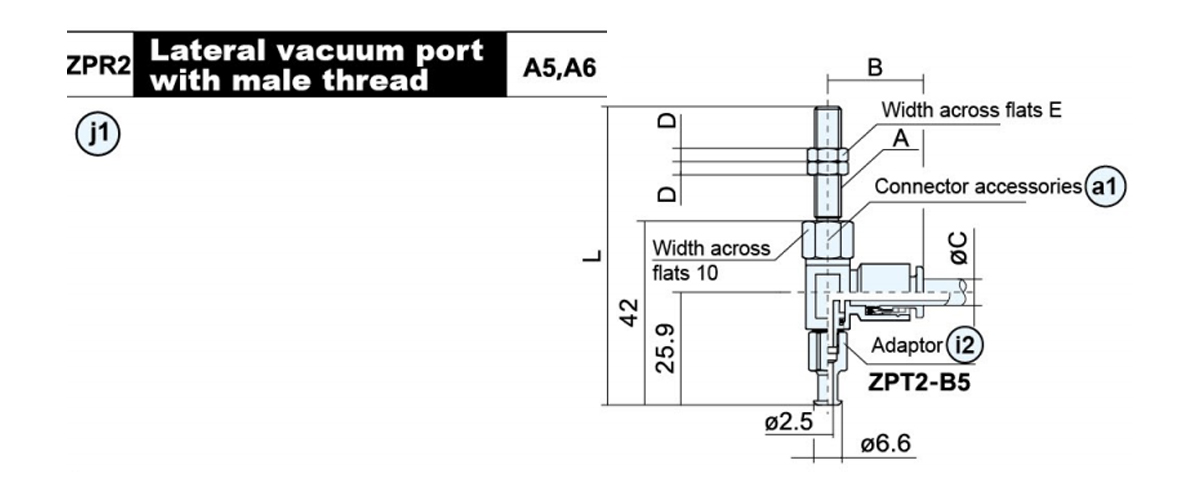

    Adaptermodel A B ØC D E L Vægt (g) Model af stik
    tilbehør     		Gældende Pad
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1,0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

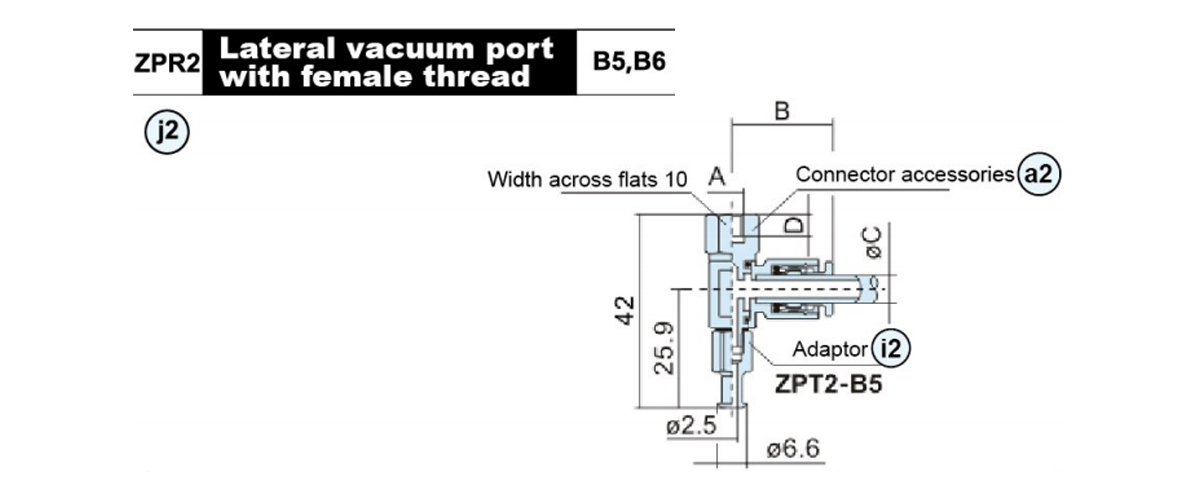

    Adaptermodel A B ØC D Vægt (g) Model af stik
    tilbehør     		Gældende Pad
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1,0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

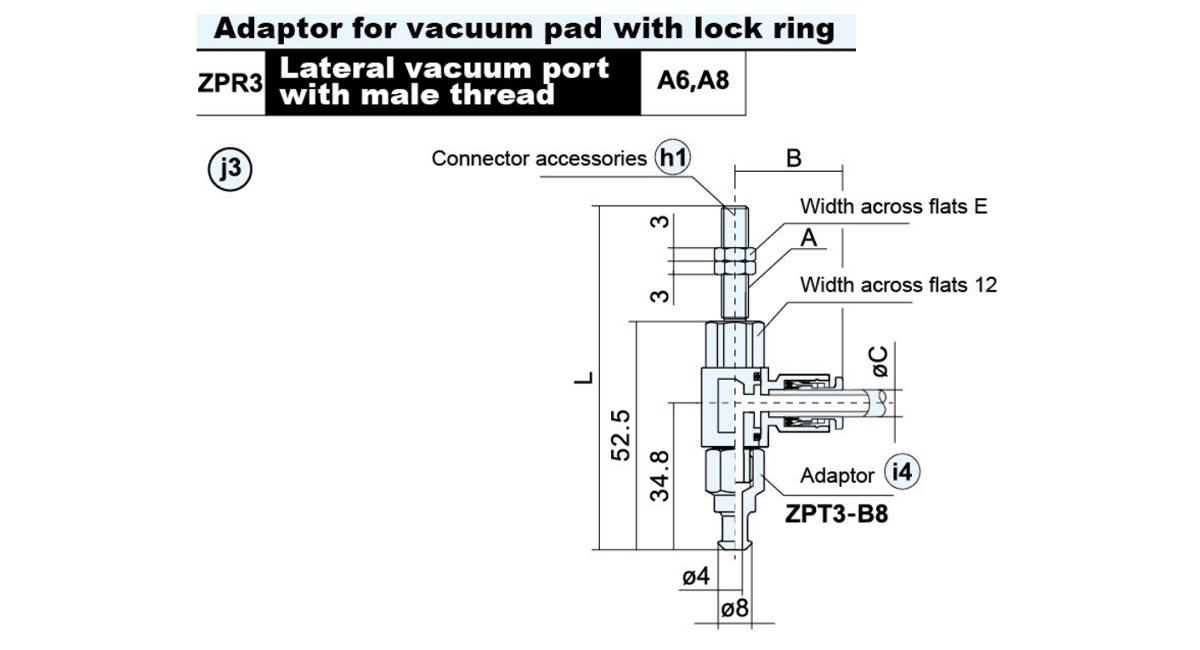

    Model A B ØC E L Vægt (g) Gældende Pad
    ZPR3-04-A6 M6×1,0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1,0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

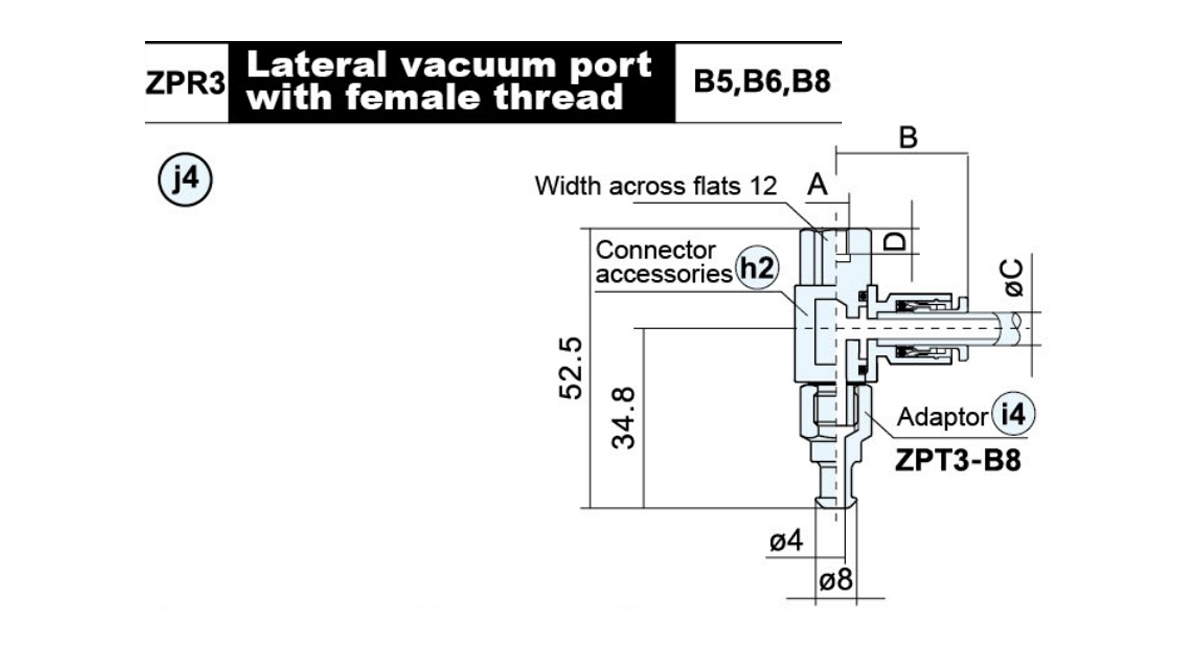

    Model A B ØC D Vægt (g) Gældende Pad
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1,0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

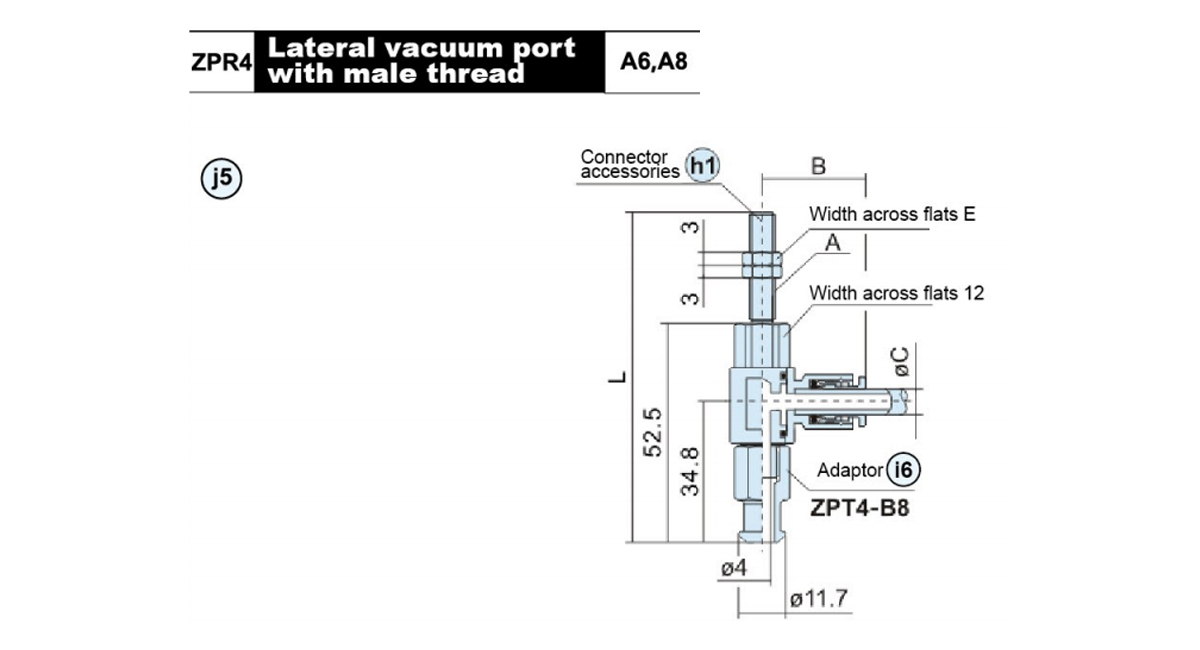

    Model A B ØC E L Vægt (g) Gældende Pad
    ZPR4-06-A6 M6×1,0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1,0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

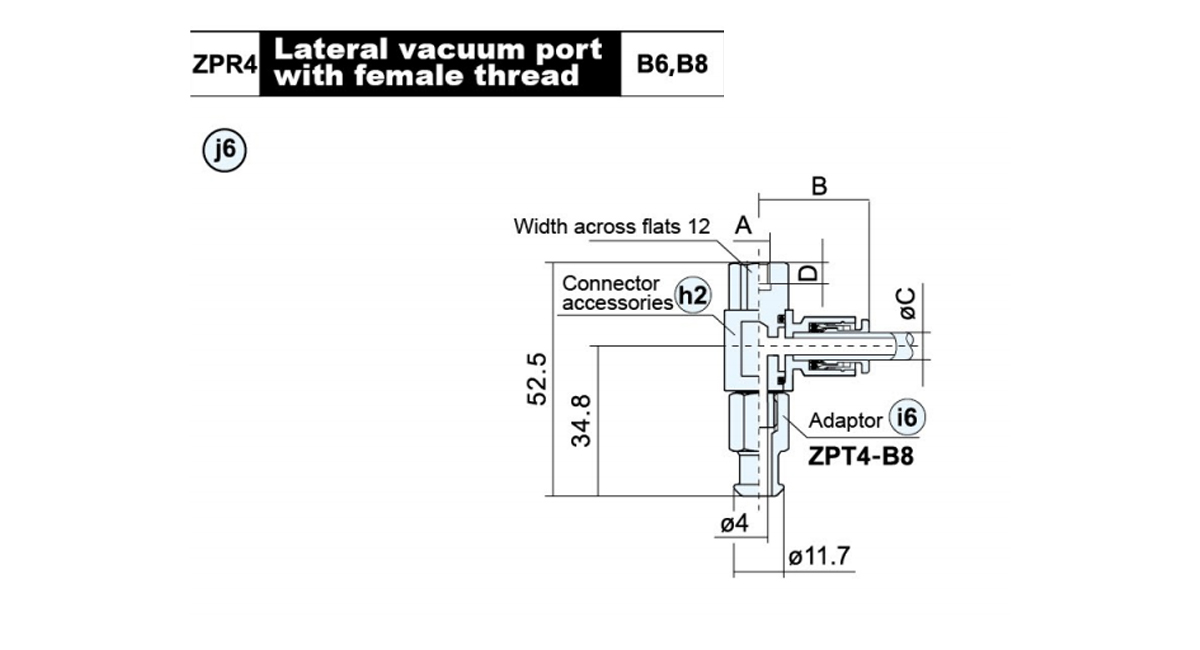

    Model A B ØC D Vægt (g) Gældende Pad
    ZPR4-06-B6 M6×1,0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

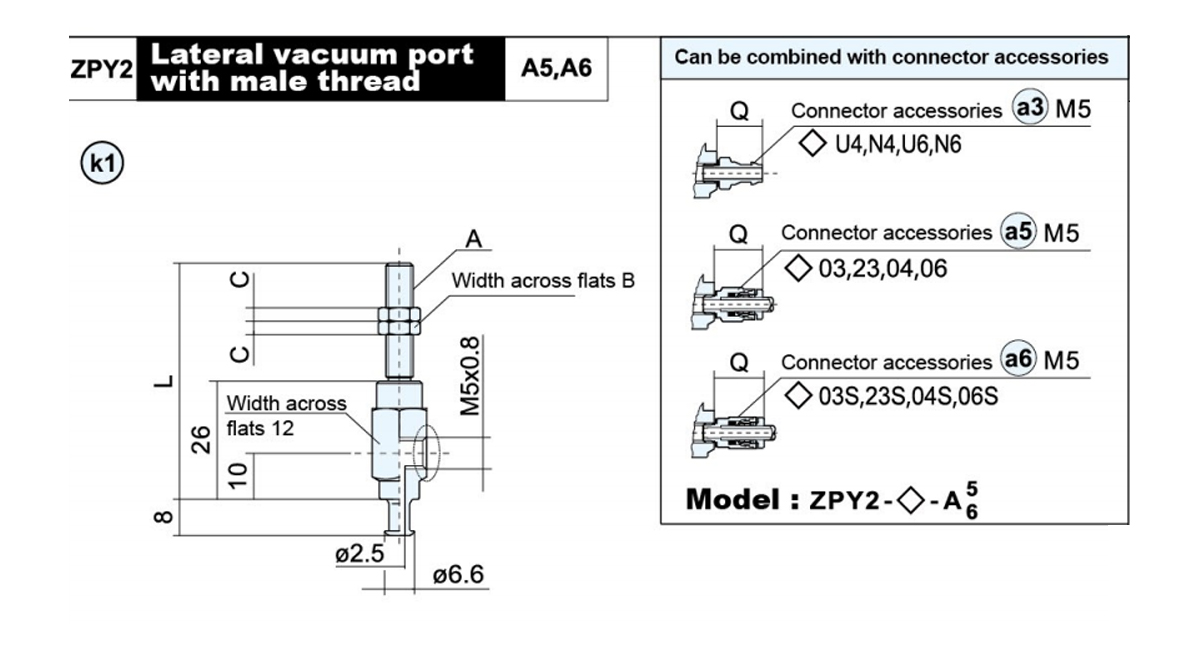

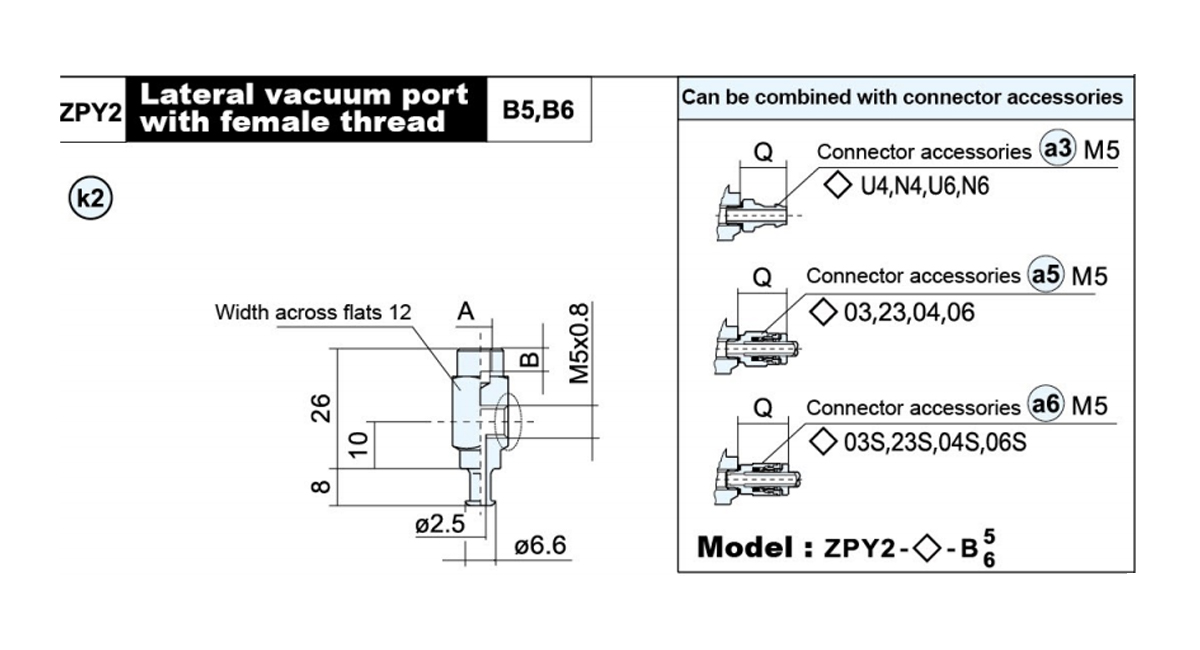

    Model A B C L Vægt (g) Gældende Pad
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1,0 8 3 52 28.4

    Model A B Vægt (g) Gældende Pad
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1,0 6 20.6

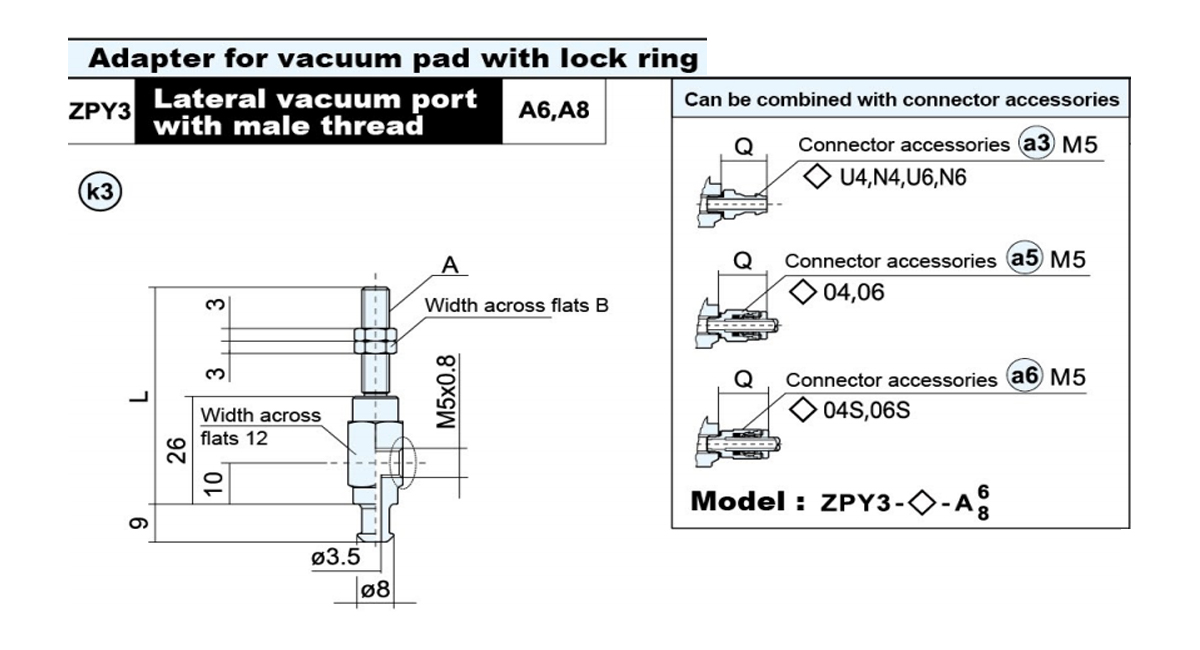

    Adaptermodel A B L Vægt (g) Gældende Pad
    ZPY3-B5-A6 M6×1,0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1,0 12 44 34.4

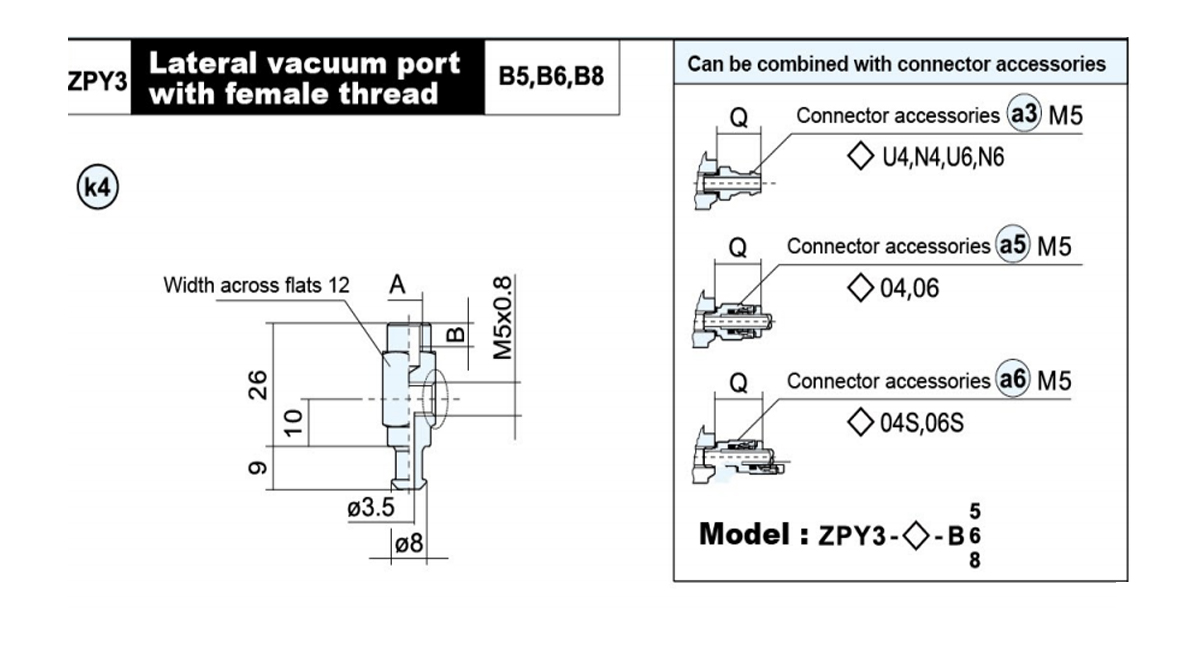

    Adaptermodel A B Vægt (g) Gældende Pad
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1,0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

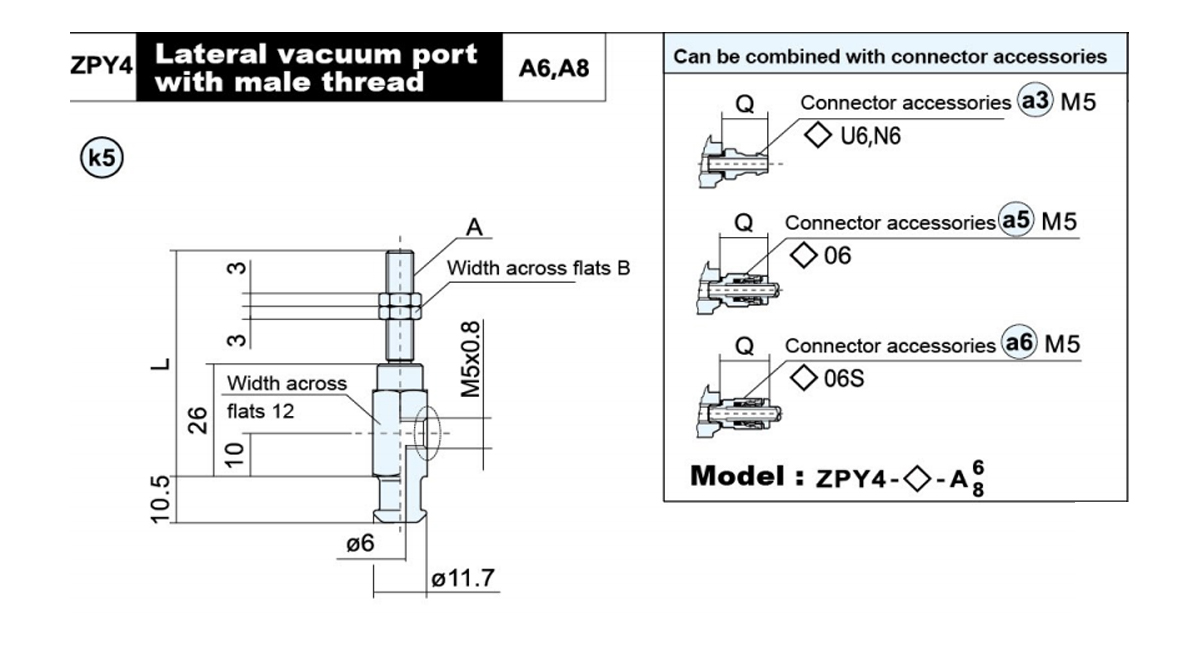

    Adaptermodel A B L Vægt (g) Gældende Pad
    ZPY4-B5-A6 M6×1,0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1,0 12 44 38.9

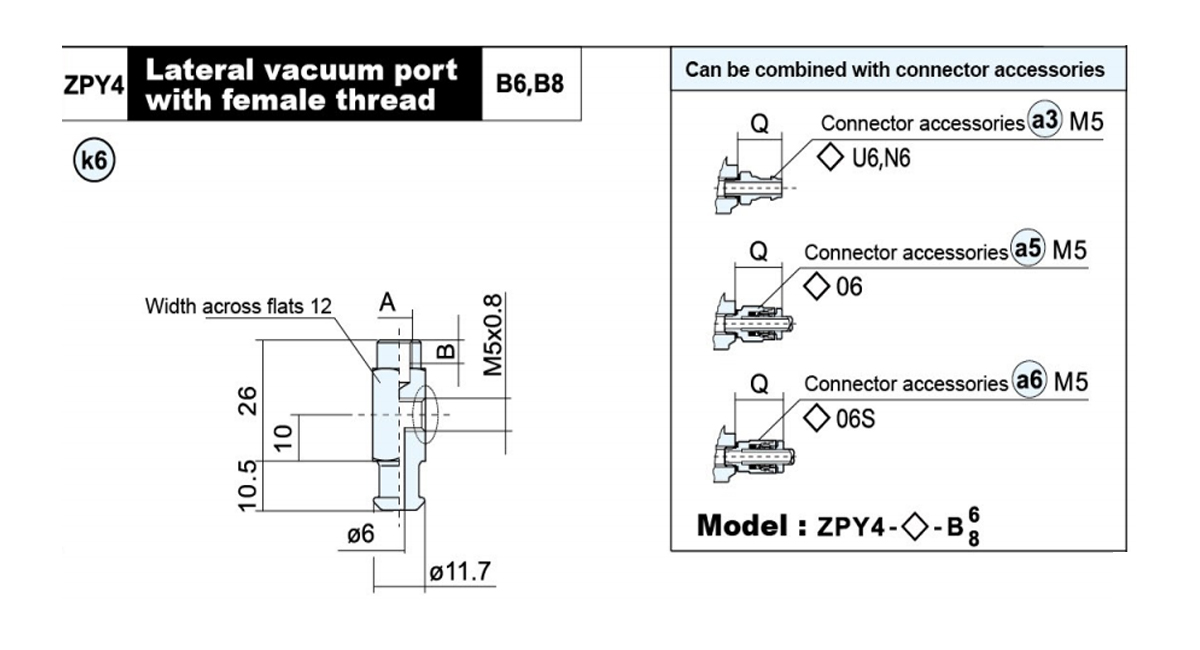

    Adaptermodel A B Vægt (g) Gældende Pad
    ZPY4-B5-B6 M6×1,0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1,25 8 26.1

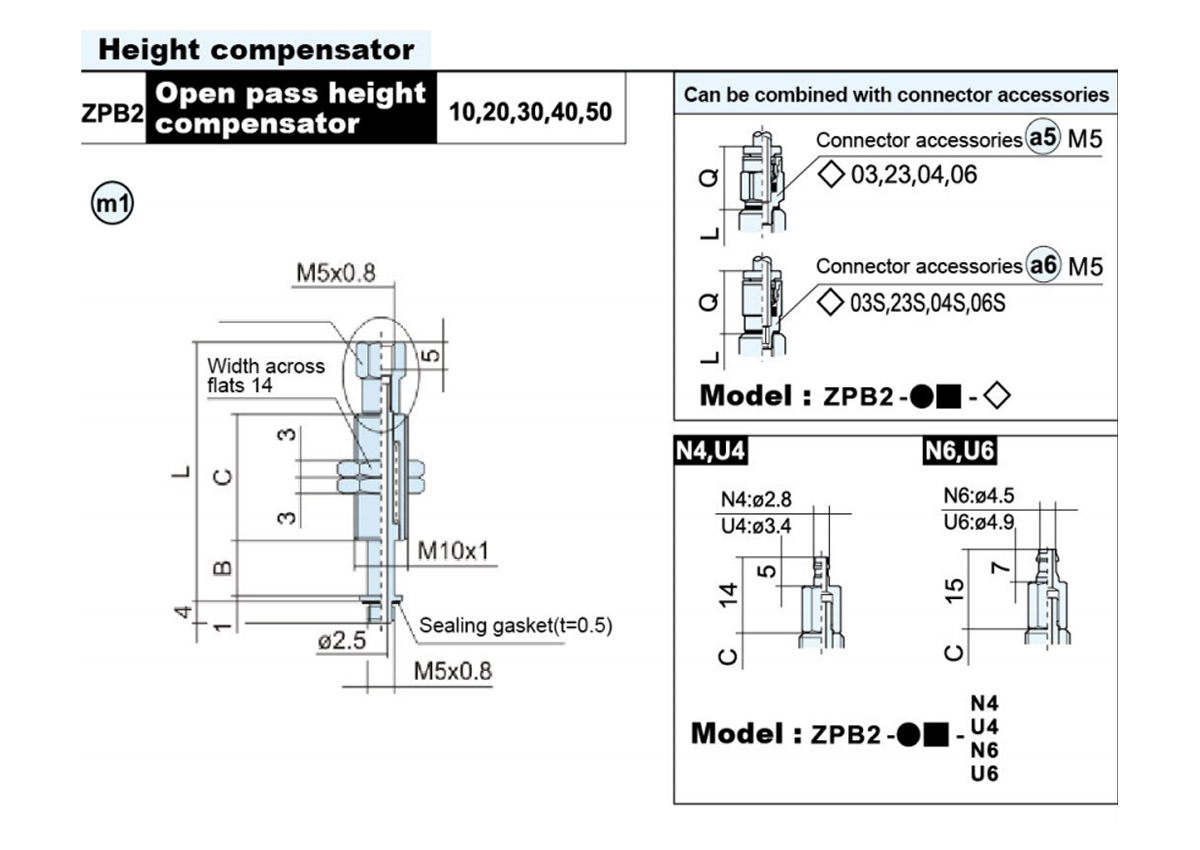

    Model B C L ●vægt  (g)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    Model

    A

    		B C D L ●vægt(g)
    J K
    ZPB3-●10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●Højdekompensatortype:Rotativ(J),Kan ikke rotere(K)    ■ Bufferslag (mm):10,20,30,50

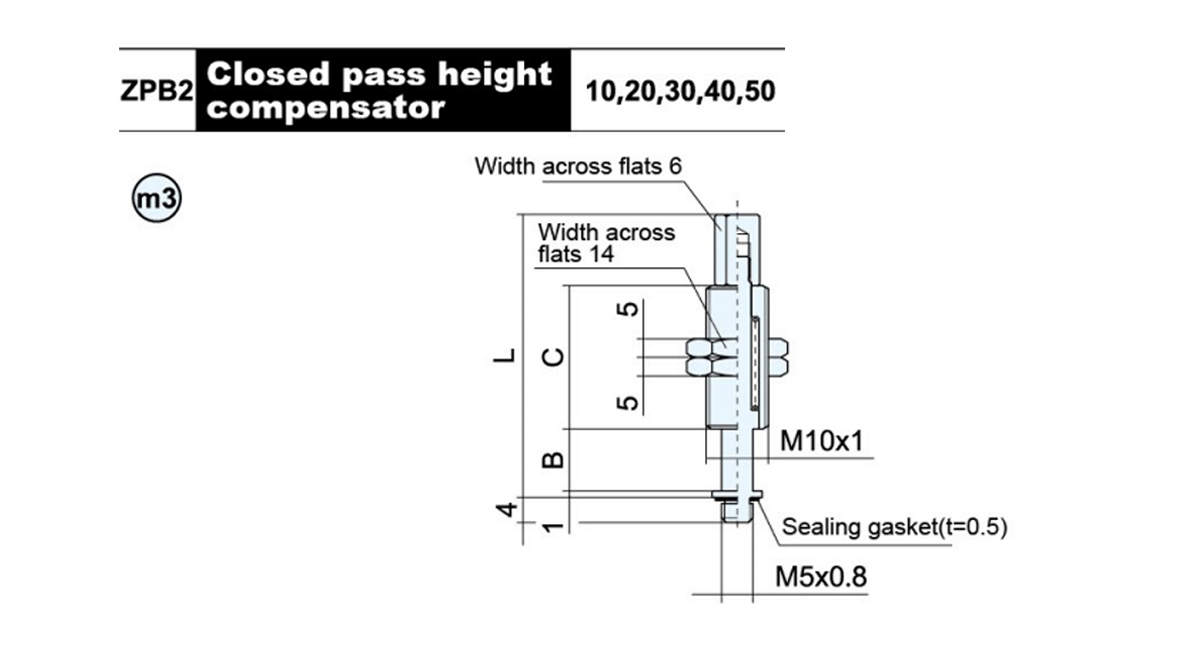

    Model B C L ●vægt  (g)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●Højdekompensatortype:Rotativ(J),Kan ikke rotere(K)
    ■ Bufferslag (mm):10,20,30,40,50

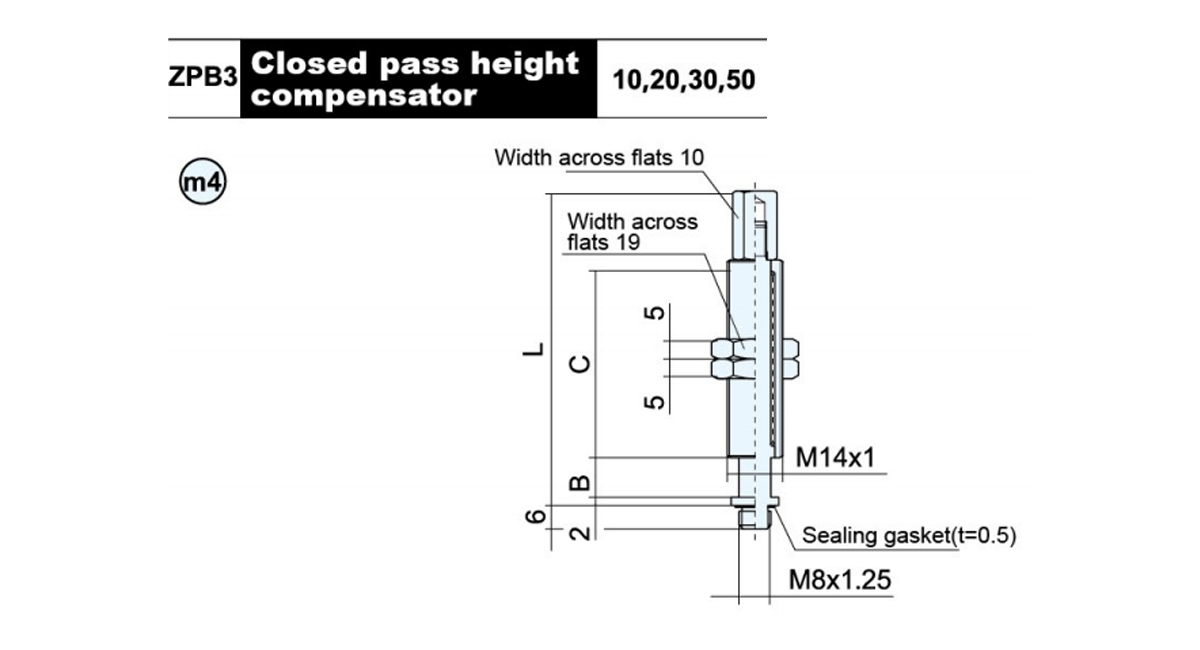

    Model B C L ●vægt(g)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●Højdekompensatortype:Rotativ(J),Kan ikke rotere(K)■Buffer stroke(mm):10,20,30,50
