ZP-serien lille og kort vakuumsugekop, med adapter og bufferbeslag

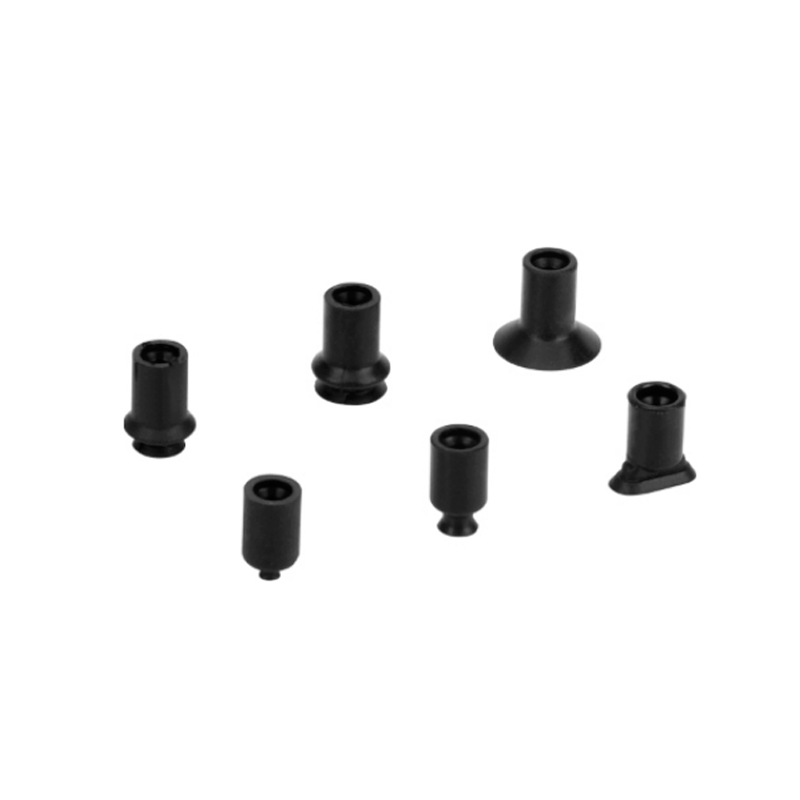

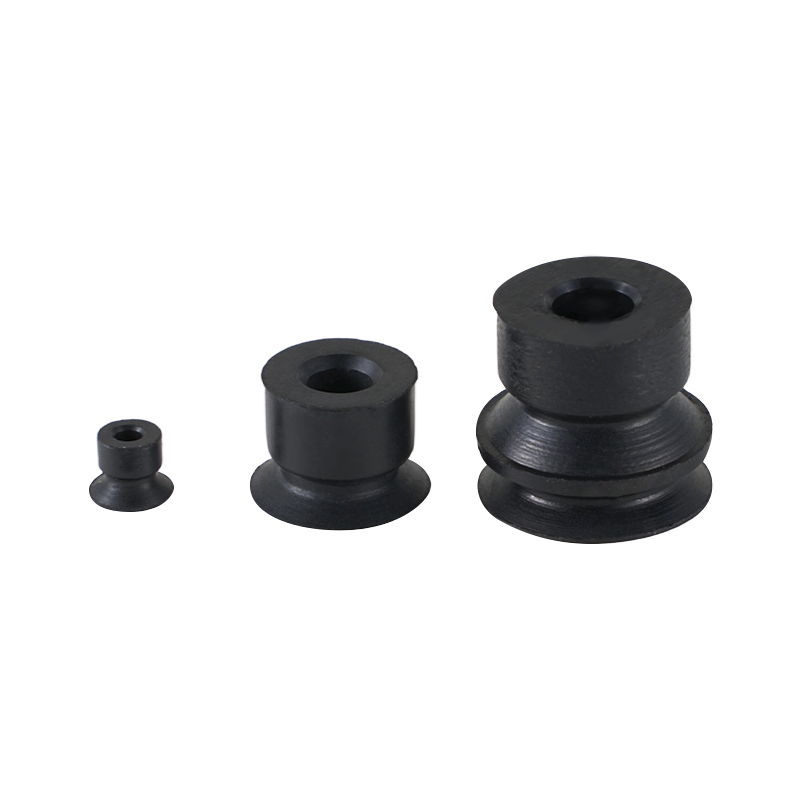

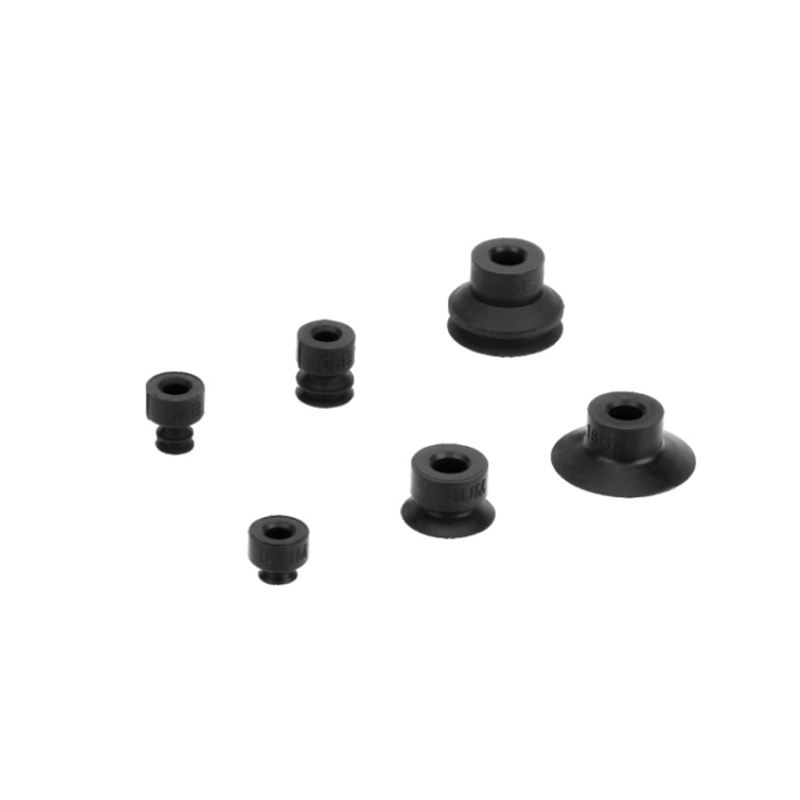

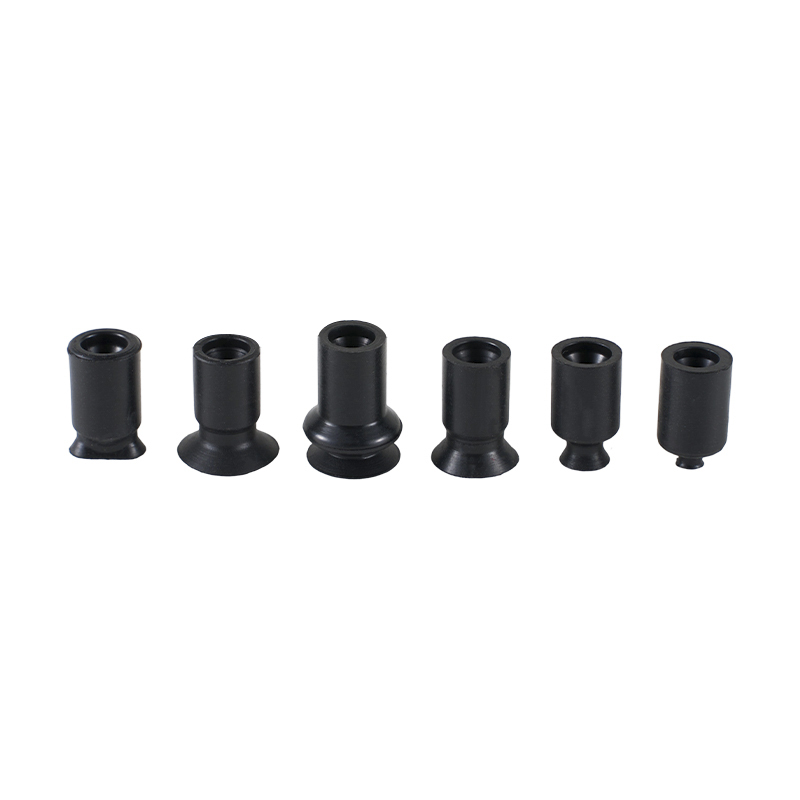

ZP-serien lille og kort vakuumsugekop

ZP Series Small & Short Vacuum Suction Cup er et højtydende sugeelement designet til scenarier med begrænset plads. Med sin kompakte struktur, forskellige typer og universelle tilpasningsevne er den meget udbredt inden for industrielle områder som præcisionssamling og håndtering af små materialer.

Produktegenskaber
1. Kompakt og kort design: C-ZP-serien har en ultrakort struktur, hvilket sparer plads til installation betydeligt og er særligt velegnet til vakuumsugebehov for robot-endeeffektorer eller små arbejdsområder.

2. Diverse typevalg: Form og struktur: Giver en række forskellige designs såsom rund tynd (UT), ribbet (CT), oval (U), flad (UA), rillet (UM) og flertrinsbælge (3-trins bælge).

3. Størrelsesdækning: Diameterspecifikationerne dækker 02, 04, 06, 08, 10, 13, 16mm osv., for at imødekomme sugebehovet fra mikrokomponenter til små og mellemstore materialer.

4. Universel tilpasningsevne: Understøtter universel installation af adaptere på tværs af diametre, reducerer trykket på tilbehørslageret og reducerer udstyrsvedligeholdelses- og administrationsomkostninger.

5. Materialetilpasningsevne: To materialevalg er tilgængelige: nitrilgummi (NBR) og silikonegummi, som er velegnet til konventionelle industrielle miljøer og scenarier med krav til renlighed eller høj temperaturbestandighed.

E-mail: manager@cktworld.com
Download
FORRIGE：ZP-serien lille vakuumsugekop med adapter og bufferbeslag
NÆSTE：Ingen næste artikel

  • ● 6 typer tynd UT og tynd med ribben CT(10,13,16) er tilføjet
    ● 3 typer ovale typeU (2*4,3.5*7,4*10) tilføjes
    ● Gælder for adapterstørrelse

    Pad diameter

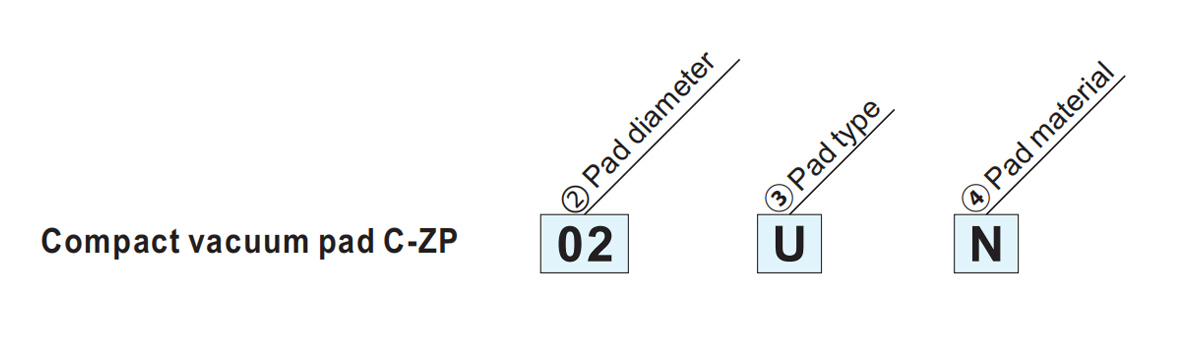

    ②Paddiameter/③Padetype☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Materiale*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N NBR
    Oval flad type S Silikonegummi.
    A1 U Flad ● ● ● ● - - - ● ● ● *Se side 4 for
    pudemateriale
    UT Tynd flad - - - - ● ● ● - - -
    CT Tynd flad with ribs - - - - ● ● ● - - -
    A2 B Bælge - - ● ● - - - - - -
    A3 J 3-trins bælg - - ● - - - - - - -

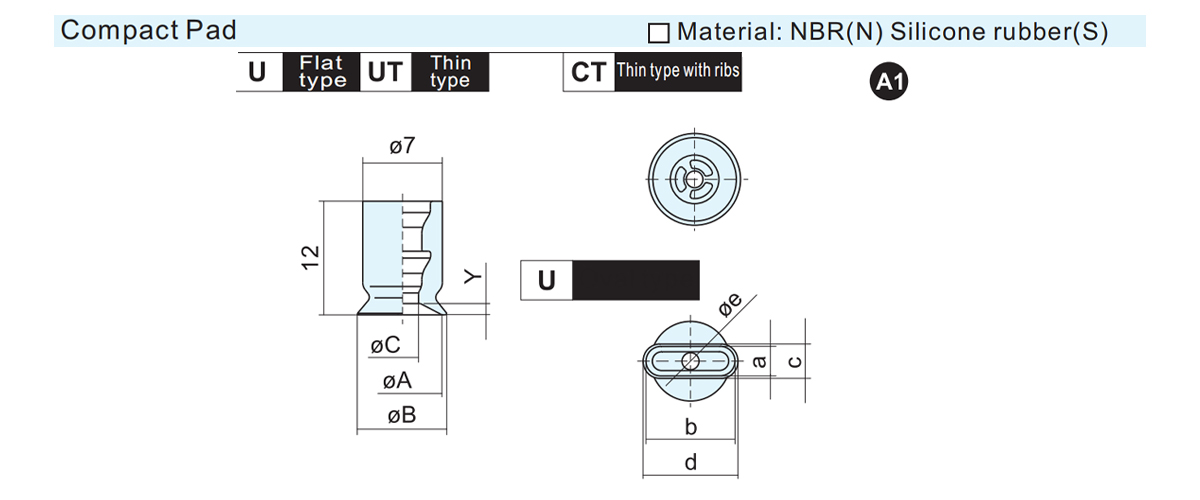

    Oval model a b C d Øe Y Vægt
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Model ØA ØB ØC Y Vægt
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

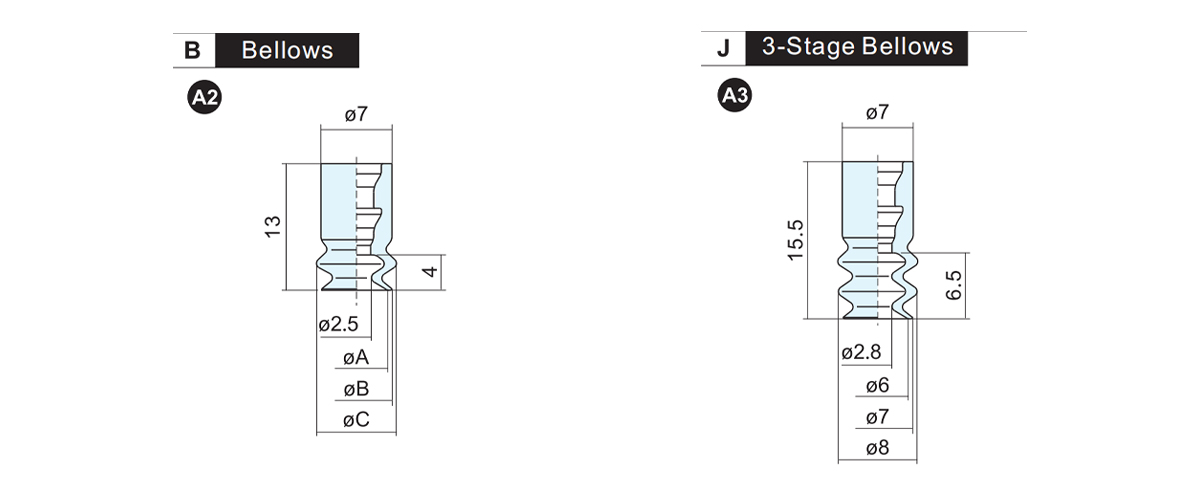

    Bælge 3-trins bælg
    Model ØA ØB ØC Vægt Model Vægt
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

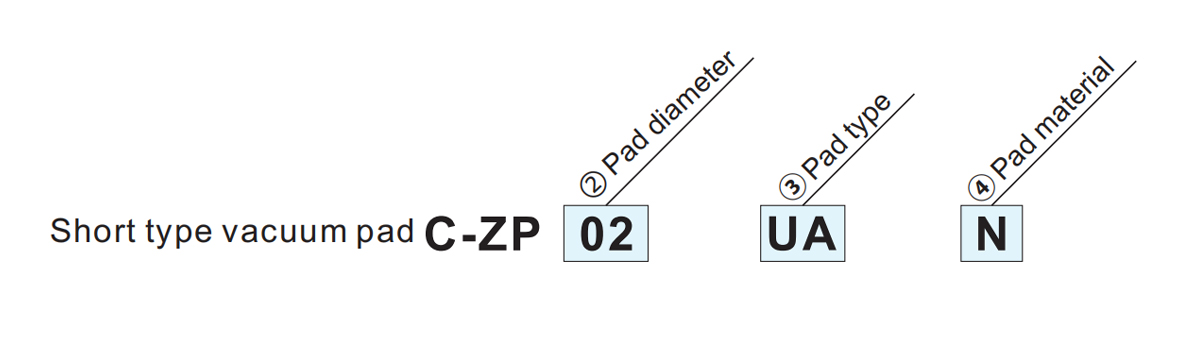

    ②Pad diameter ○/
    ③Padetype☆     		B1 C* D* ④) Materiale*         □
    015 02 035 04 06 08 10 13 16 N NBR
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Silikonegummi
    UA Flad type ● ● ● - - - - - - *Se side 4 for
    pude materiale
    UM Growve type med ribben - - - ● ● ● ● ● ●
    BA Bælge - - - ● ● ● ● ● ●

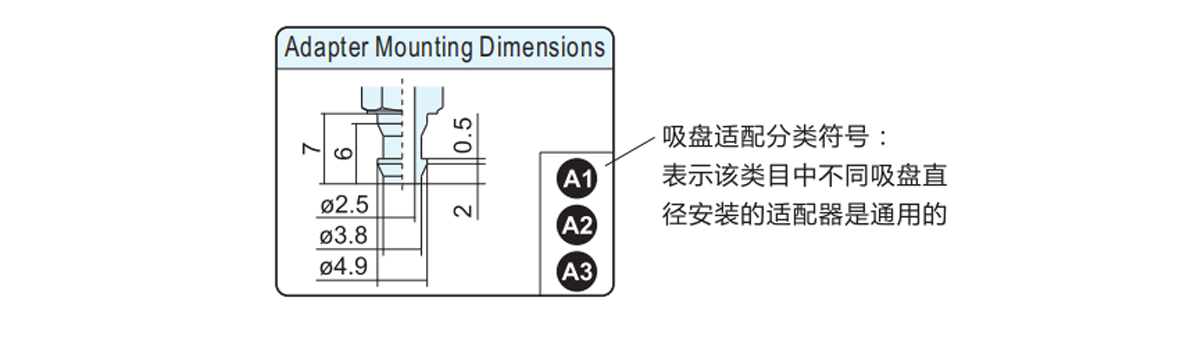

    *De samme bogstaver i begyndelsen indikerer, at adapteren er universel.

    ● 3 typer Flat type UA(1.5,2,3.5) tilføjes
    ● 6 typer Grovve type med ribber UM(4016)tilkommer
    ● 6 typer bælg BA(4-16)tilføjes

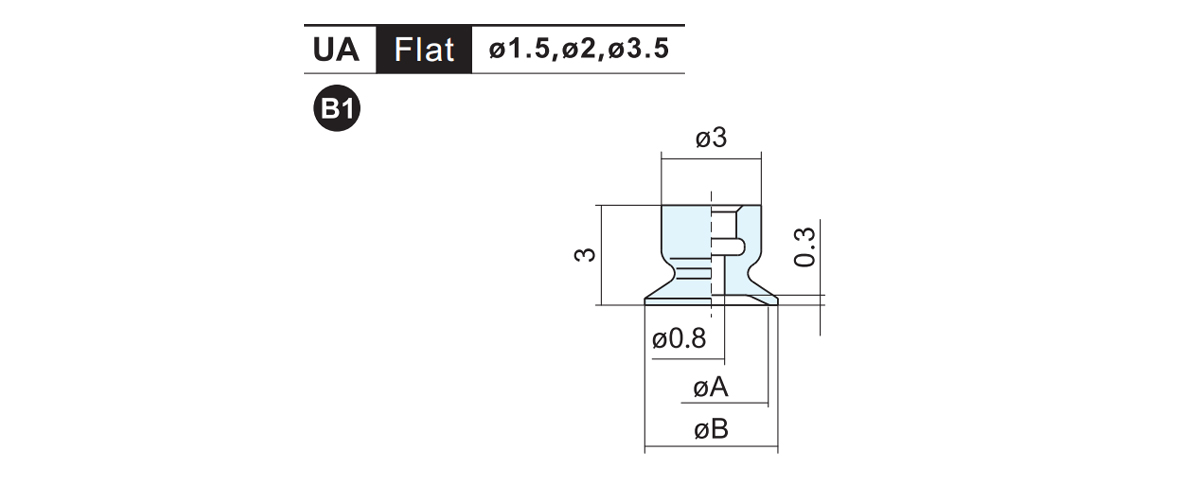

  • Del nr. ØA ØB Vægt
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

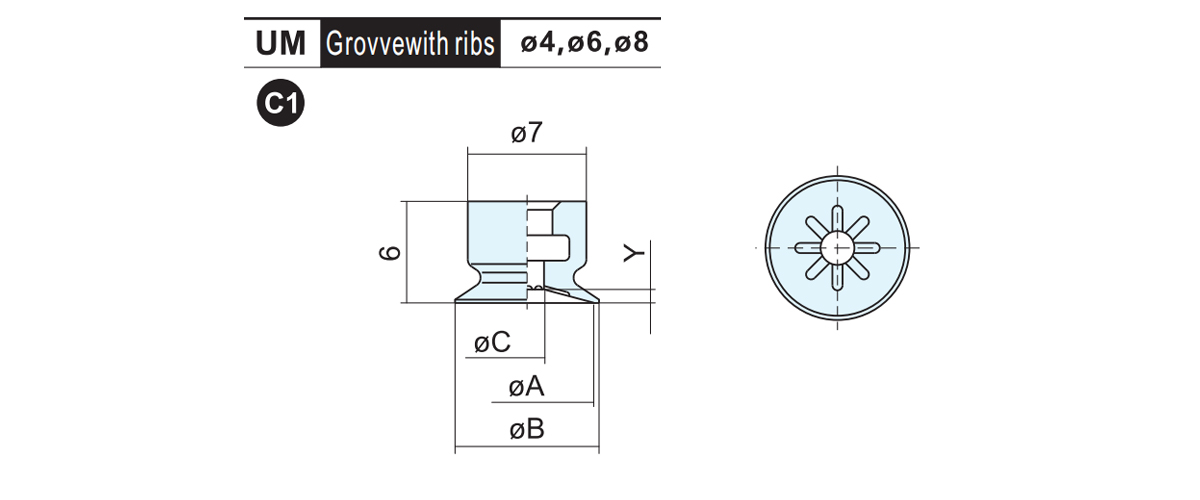

    Del nr. ØA ØB ØC Y Vægt
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

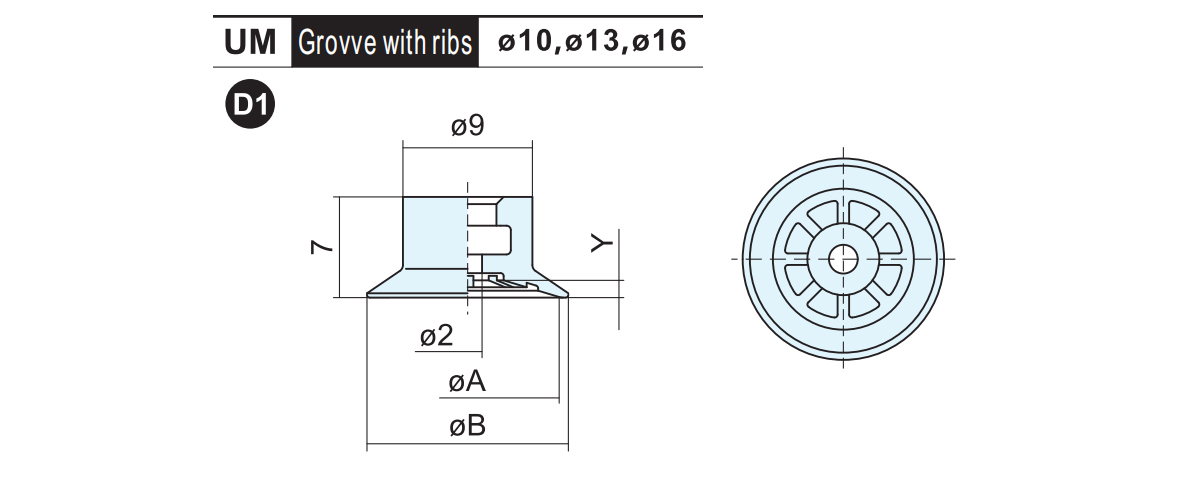

    Del nr. ØA ØB Y Vægt
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

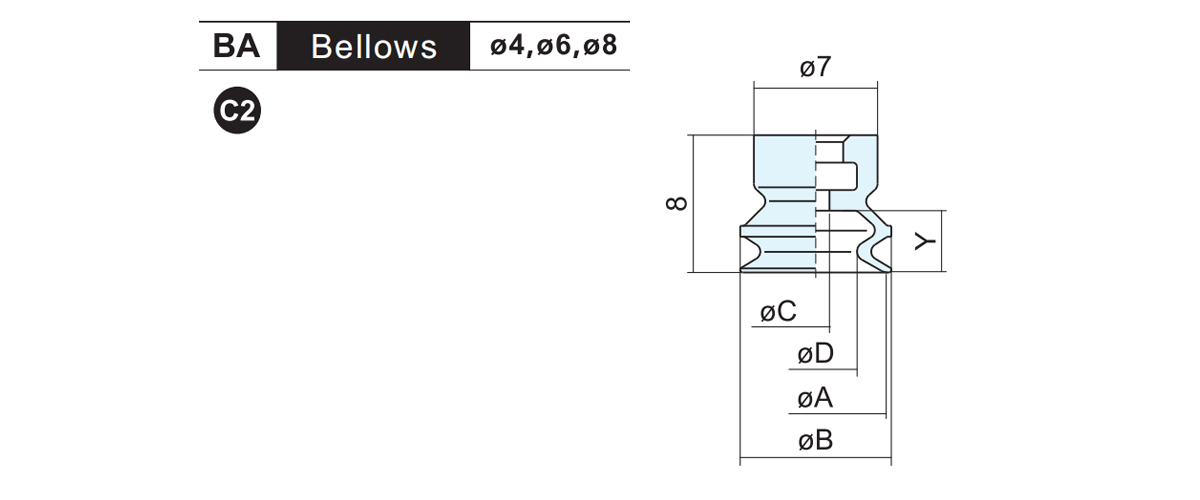

    Del nr. ØA ØB ØC ØD Y Vægt
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

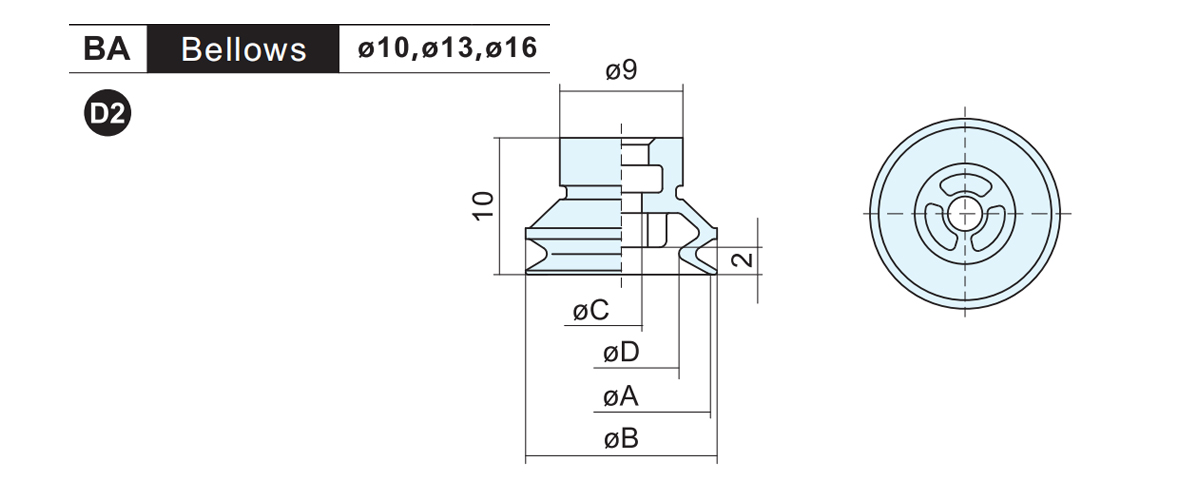

    Del nr. ØA ØB ØC ØD Vægt
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

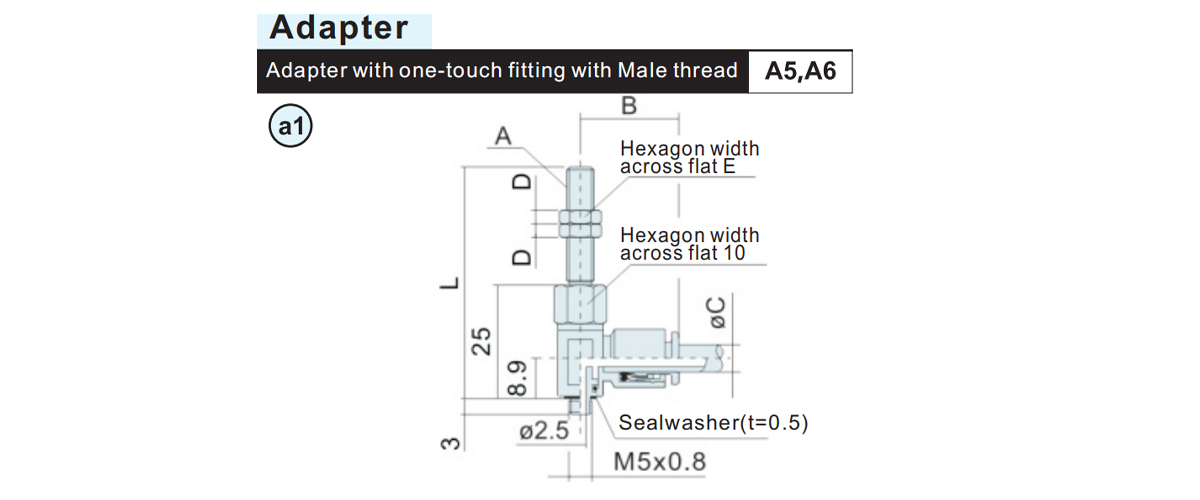

    Del nr. A B ØC D E L Vægt
    ZPRS-04-A5 M5×0,8 20.6 4 4 7 46 17.8
    ZPRS-06-A5 21.6 6 18.3
    ZPRS-04-A6 M6×1,0 20.6 4 3 8 51 18.5
    ZPRS-06-A6 21.6 6 19.2

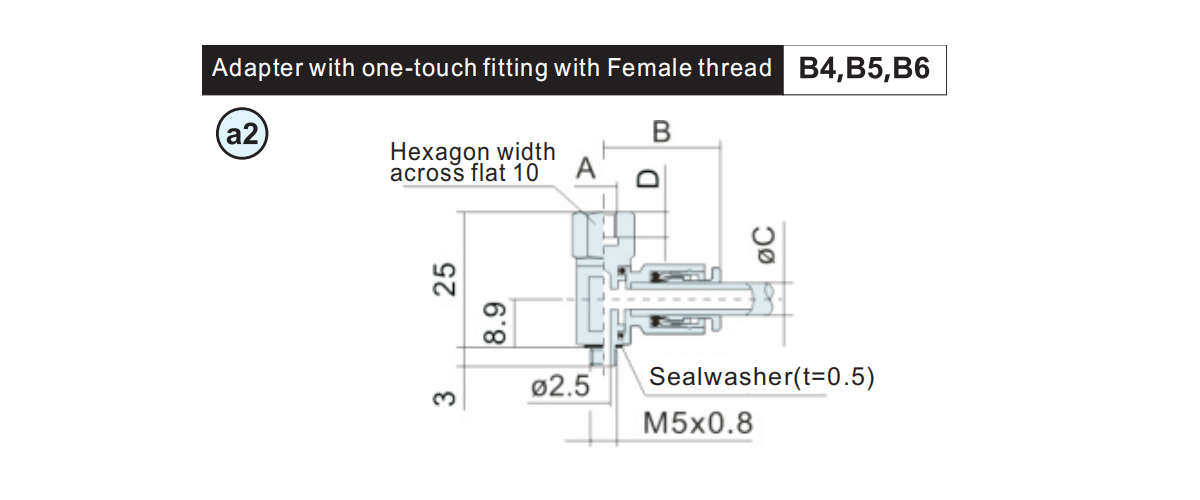

    Del nr. A B ØC D Vægt
    ZPRS-04-B4 M4×0,7 20.6 4 4 12.2
    ZPRS-06-B4 21.6 6 12.7
    ZPRS-04-B5 M5×0,8 20.6 4 5 11.6
    ZPRS-06-B5 21.6 6 12.5
    ZPRS-04-B6 M6×1,0 20.6 4 6 11
    ZPRS-06-B6 21.6 6 12

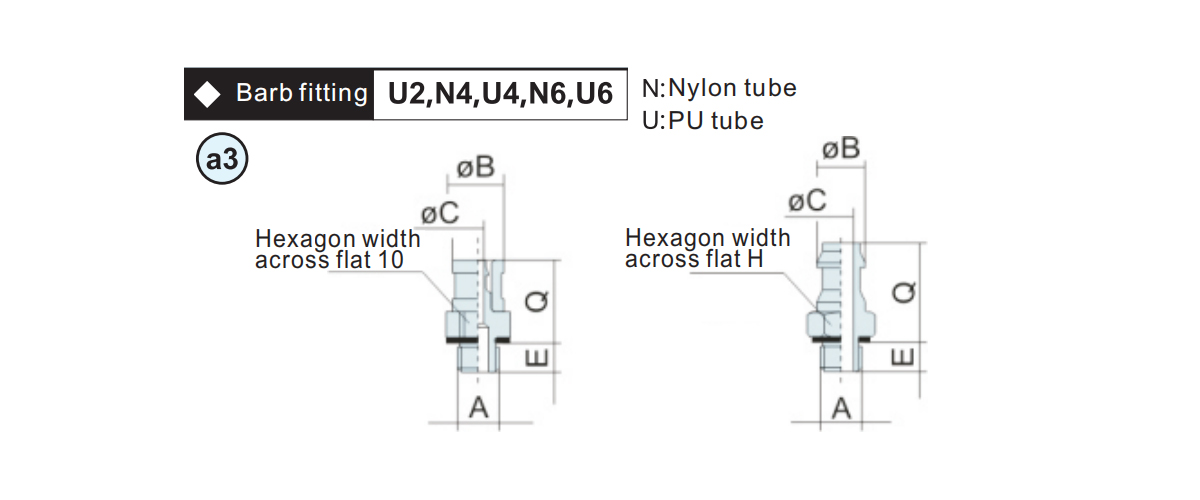

    Del nr. A ØB ØC E H Q Vægt
    M-3AU2 M3×0,5 4 0.9 2.5 4.5 6.5 0.7
    M-5AU2 M5×0,8 3 7 1.5
    M-3AU4 M3×0,5 3.4 1.2 2.5 5 7.5 0.7
    M-5AN4 M5×0,8 2.8 1.8 3 7 5 1.6
    M-5AU4 3.4
    M-5AN6 4.5 2.5 7 1.7
    M-5AU6 4.95 1.8

    Del nr. ØD L Vægt
    ZPEA-B5-A12 - 20.5 15
    ZPEA-04-A12 4 23.5 17
    ZPEA-06-A12 6 23.7 15

    ØD Del nr. A ØB E H Q Vægt
    3 KJH03-M3-B M3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B M5×0,8 2.5 3 2
    3.2 KJH23-M3-B M3×0,5 1.5 2.5 1.8
    KJH23-M5-B M5×0,8 2.5 3 1.6
    4 KJH04-M3-B M3×0,5 1.5 2.5 8 2
    KJH04-M5-B M5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

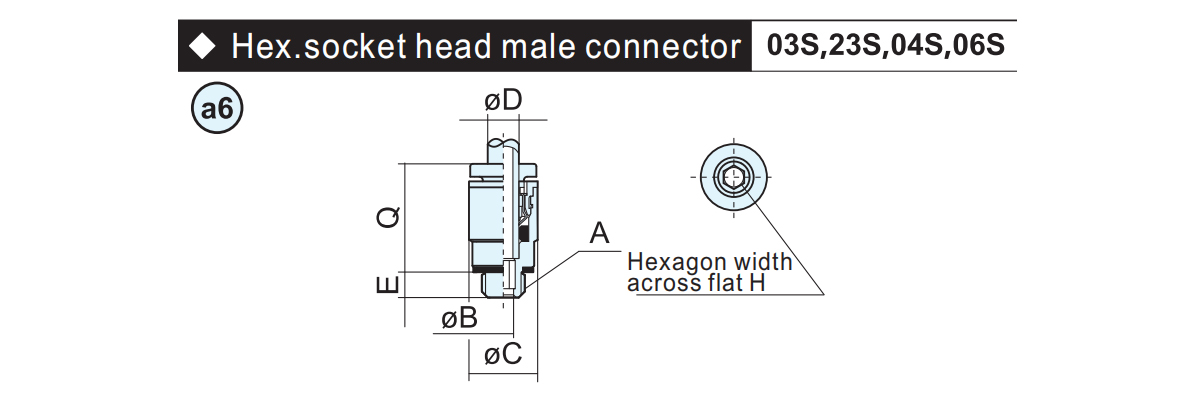

    ØD Del nr. A ØB ØC E H Q Vægt
    3 KJS03-M3-B M3×0,5 1.5 7 2.5 1.5 13.7 1.4
    KJS03-M5-B M5×0,8 2 3 2 16.6 2
    3.2 KJS23-M3-B M3×0,5 1.5 2.5 1.5 13.7 1.4
    KJS23-M5-B M5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B M3×05 1.5 8 2.5 1.5 13.7 1.6
    KJS04-M5-B M5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Adapter del nr A B C L Vægt Gældende Pad
    ZPT1-A4 - - - - 1.1 A1 A2 A3
    ZPT1-A5 M5×0,8 7 3 14 2.3
    ZPT1-A6 M6×1,0 8 4 15 3

    Adapter del nr. A B Vægt Gældende Pad
    ZPT1-B4 M4×0,7 4 2.9 A1 A2 A3
    ZPT1-B5 M5×0,8 5 2.7

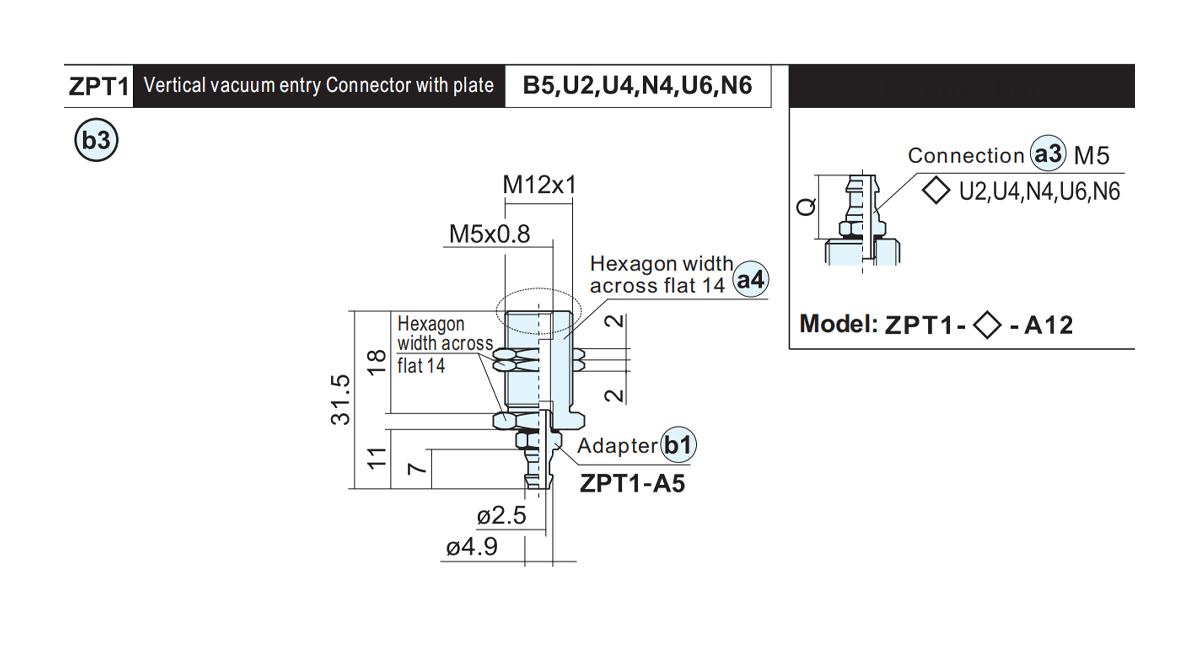

    Adapter del nr Vægt Forbindelsesdelnr Anvendelig Pad
    ZPT1-B5-A12 17 ZPEA-B5-A12 A1 A2 A3

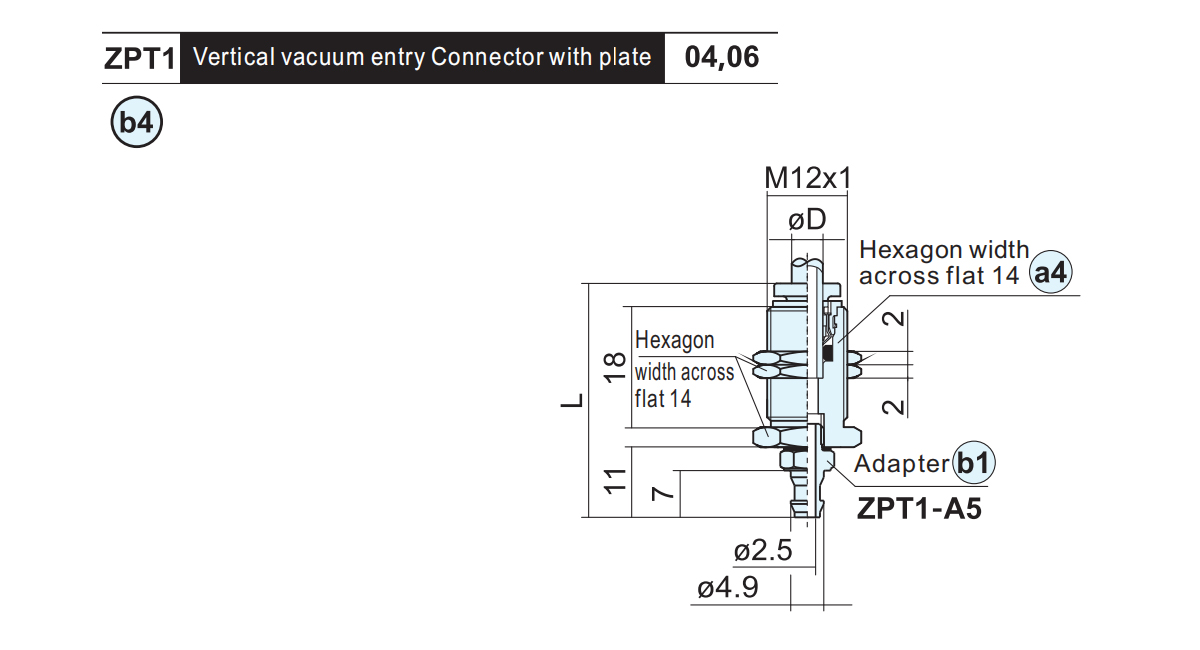

    Adapter del nr. ØD L Vægt Forbindelsesdelnr Gældende Pad
    ZPT1-04-A12 4 34.5 19 ZPEA-04-A12 A1 A2 A3
    ZPT1-06-A12 6 34.7 17 ZPEA-06-A12

    Adapter del nr. A B ØC D E L Vægt Forbindelsesdelnr Gældende Pad
    ZPR1-04-A5 M5×0,8 20.6 4 4 7 60.5 20.5 ZPRS-04-A5 A1 A2 A3
    ZPR1-06-A5 21.6 6 21 ZPRS-06-A5
    ZPR1-04-A6 M6×1,0 20.6 4 3 8 65.5 21.2 ZPRS-04-A6
    ZPR1-06-A6 21.6 6 21.9 ZPRS-06-A6

    Adapter del nr. A B C D Vægt Forbindelsesdelnr Gældende Pad
    ZPR1-04-B4 M4×0,7 20.6 4 4 14.9 ZPRS-04-B4 A1 A2 A3
    ZPR1-06-B4 21.6 6 15.4 ZPRS-06-B4
    ZPR1-04-B5 M5×0,8 20.6 4 5 14.3 ZPRS-04-B5
    ZPR1-06-B5 21.6 6 15.2 ZPRS-06-B5

    Adapter del nr. A D E L Vægt Gældende Pad
    ZPY1-B5-A5 M5×0,8 4 7 45 14.5 A1 A2 A3
    ZPY1-B5-A6 M6×1,0 3 8 50 15.1

    Adapter del nr. A B Vægt Gældende Pad
    ZPY1-B5-B4 M4×0,7 4 8.8 A1 A2 A3
    ZPY1-B5-B5 M5×0,8 5 8.3

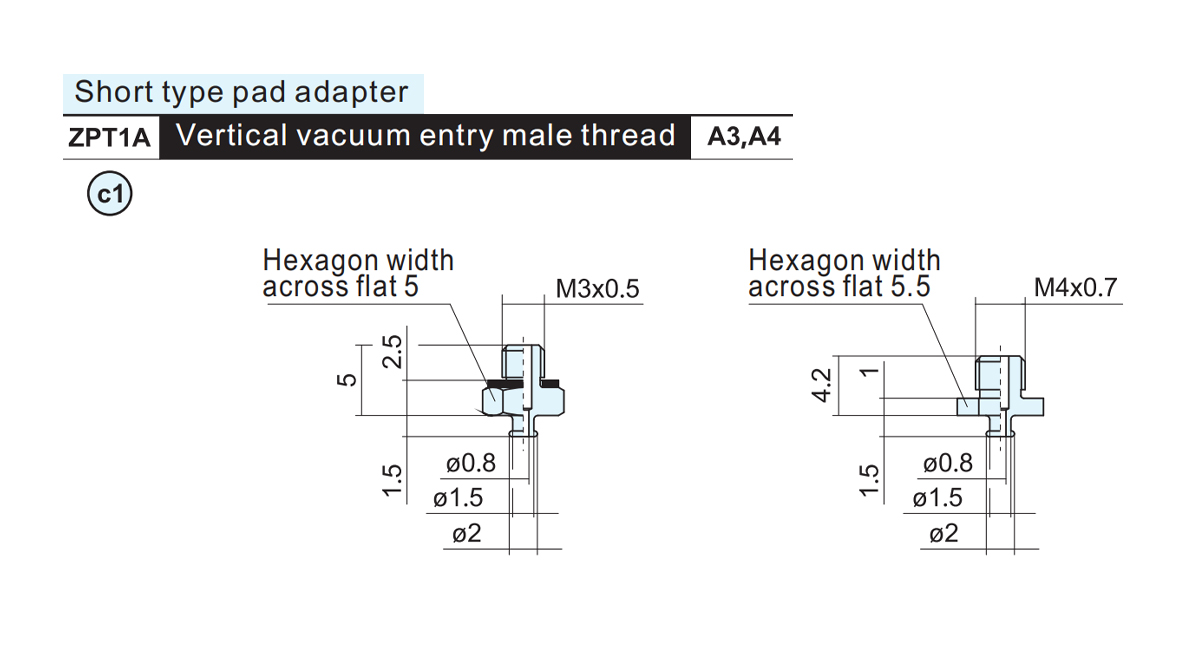

    Adapter del nr Vægt Gældende pude
    ZPT1A-A3 0.4 B1
    ZPT1A-A4 0.4

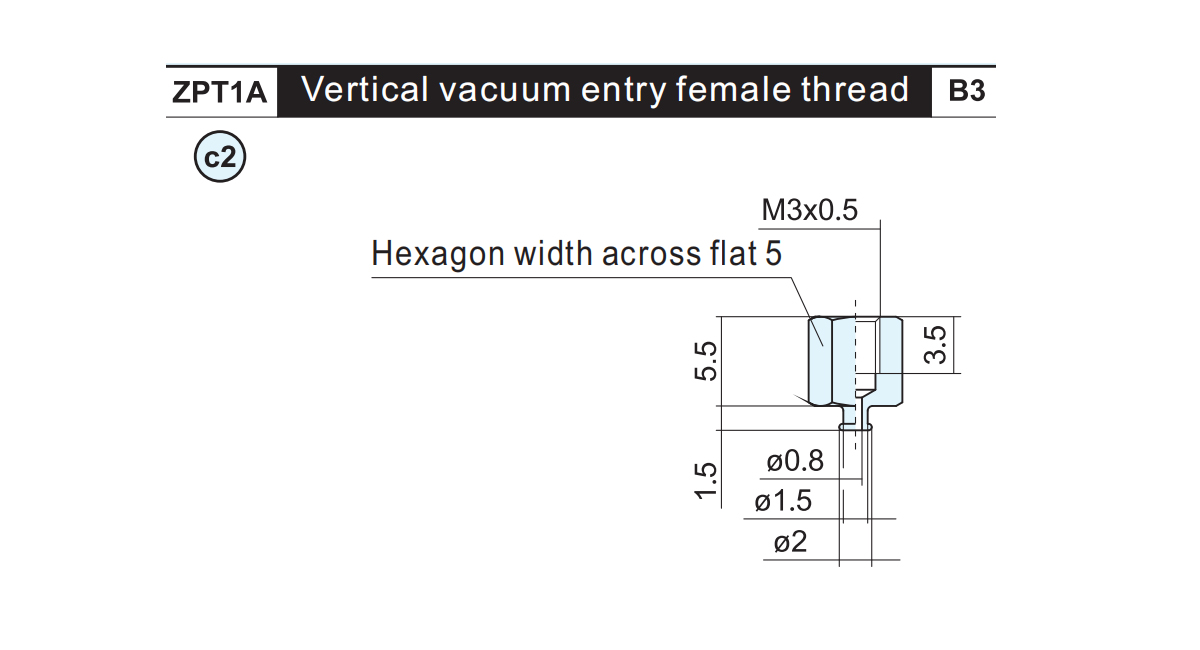

    Adapter del nr Vægt Gældende pude
    ZPT1A-B3 0.8 B1

    Adapter del nr. Vægt Gældende pude
    ZPT1A-B3-A6 2.4 B1

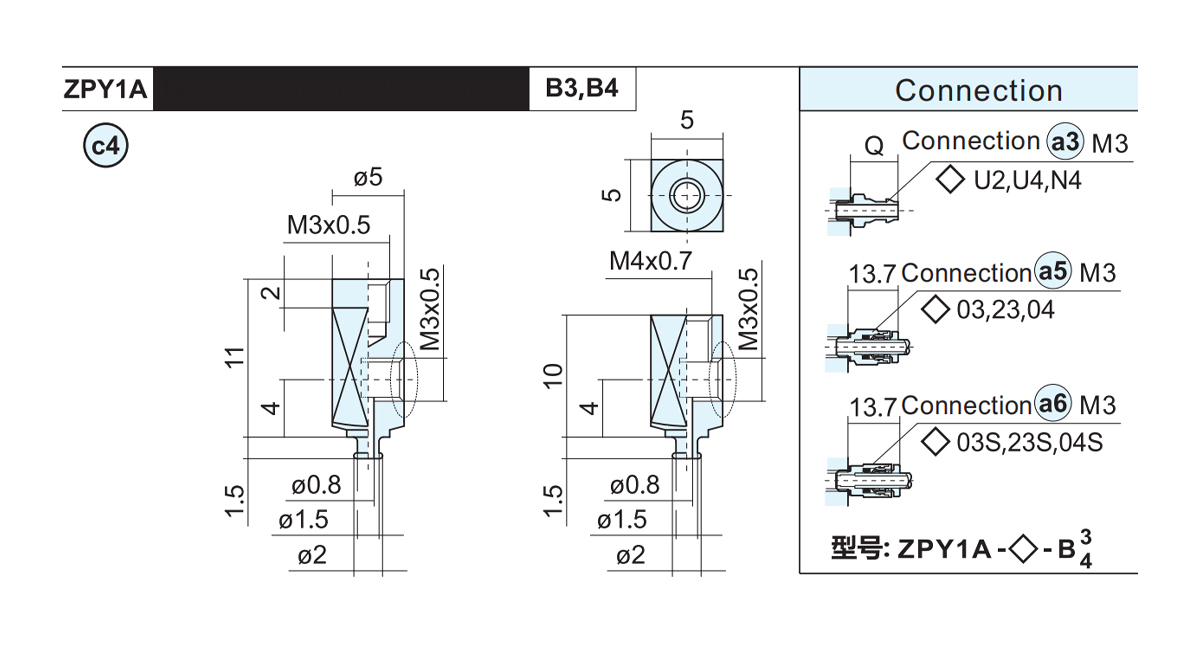

    Adapter del nr. Vægt Anvendelig pude
    ZPY1A-B3-B3 1.6 B1
    ZPY1A-B3-B4 1.4

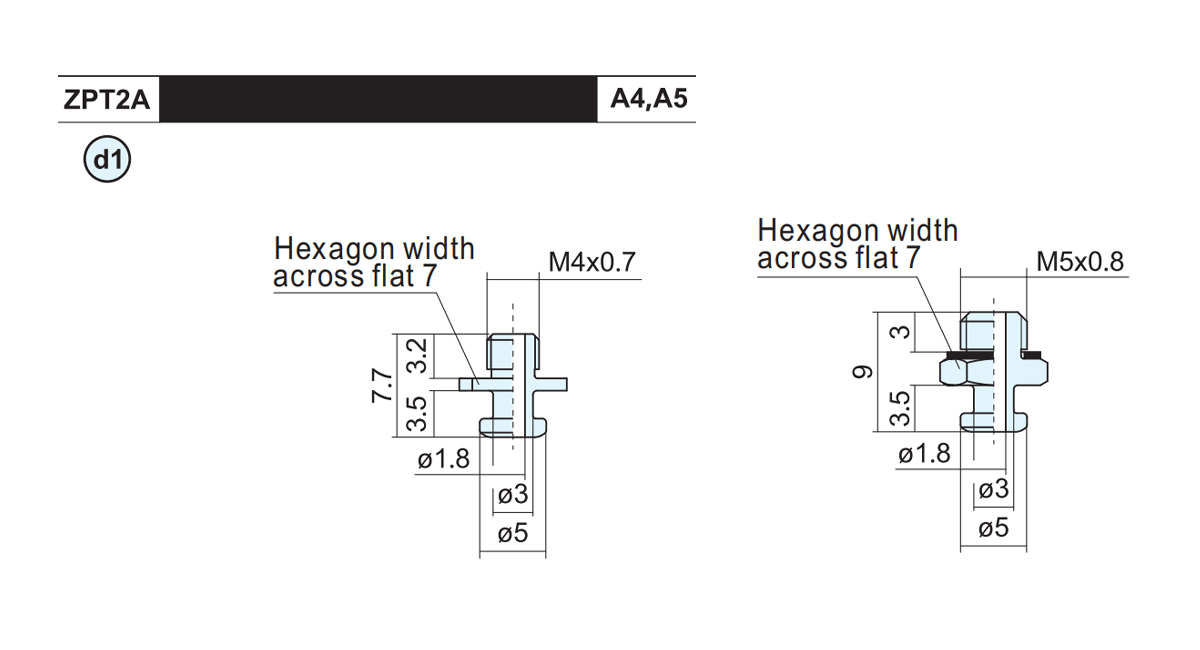

    Adapter del nr Vægt Anvendelig pude
    ZPT2A-A4 0.7 C1 C2
    ZPT2A-A5 1.5

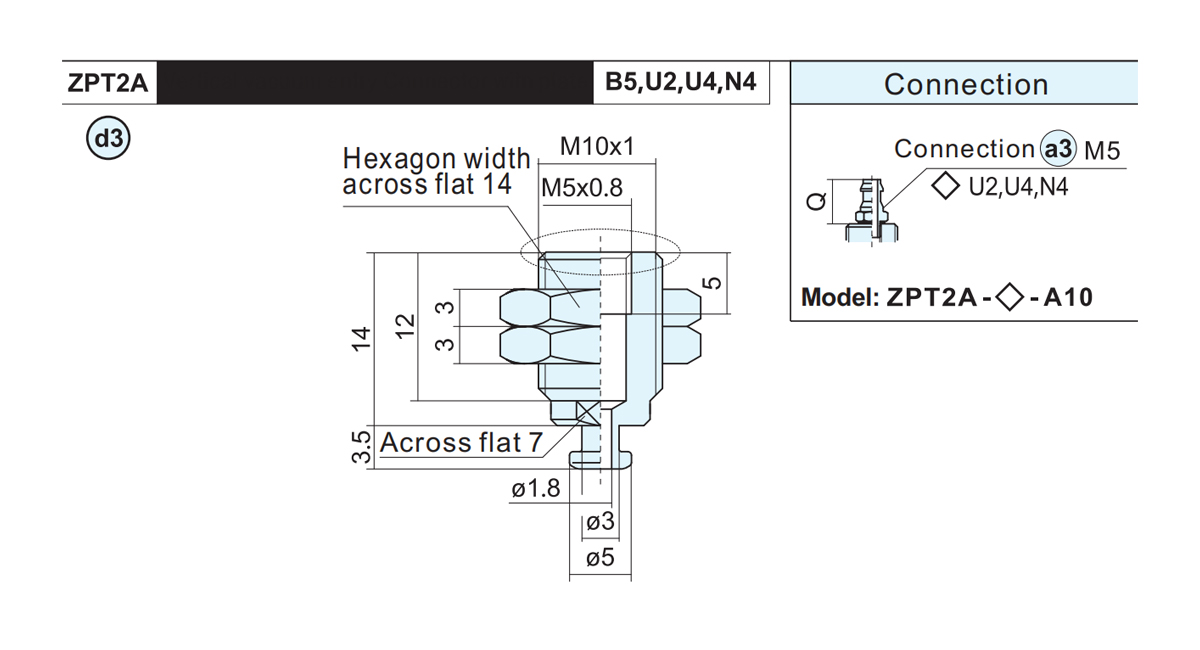

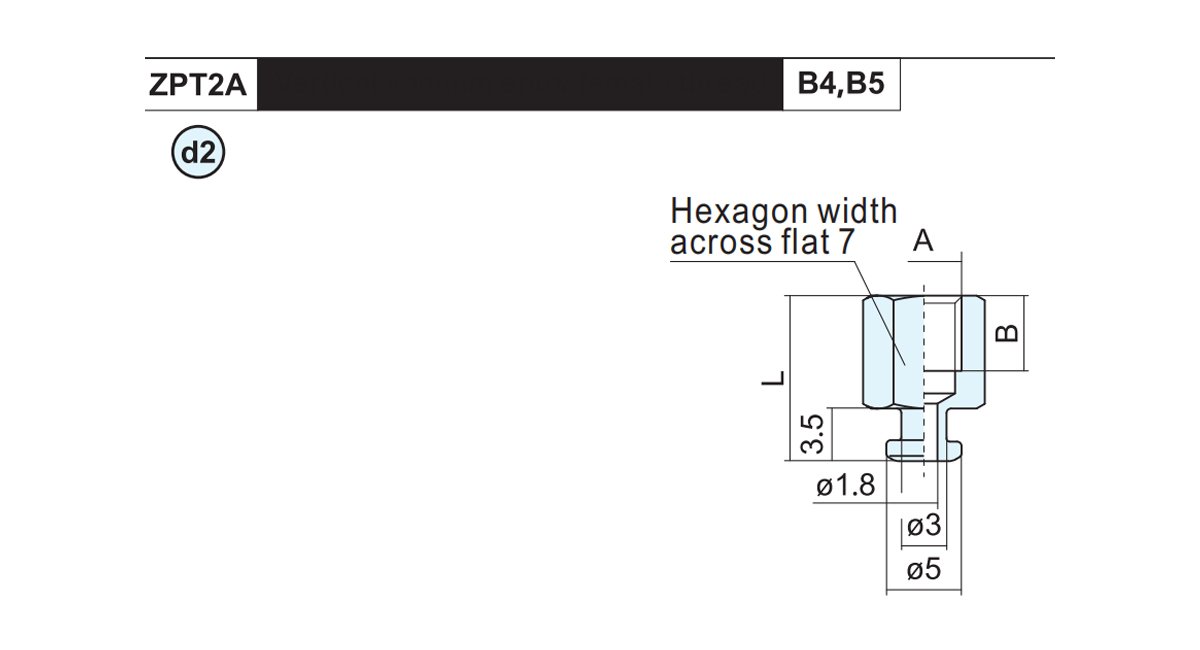

    Adapter-partnr A B L Vægt Gældende pude
    ZPT2A-B4 M4×0,7 4 9.5 2 C1 C2
    ZPT2A-B5 M5×0,8 5 11 2.1

    Adapter del nr Vægt Gældende pude
    ZPT2A-B5-A10 11 C1 C2

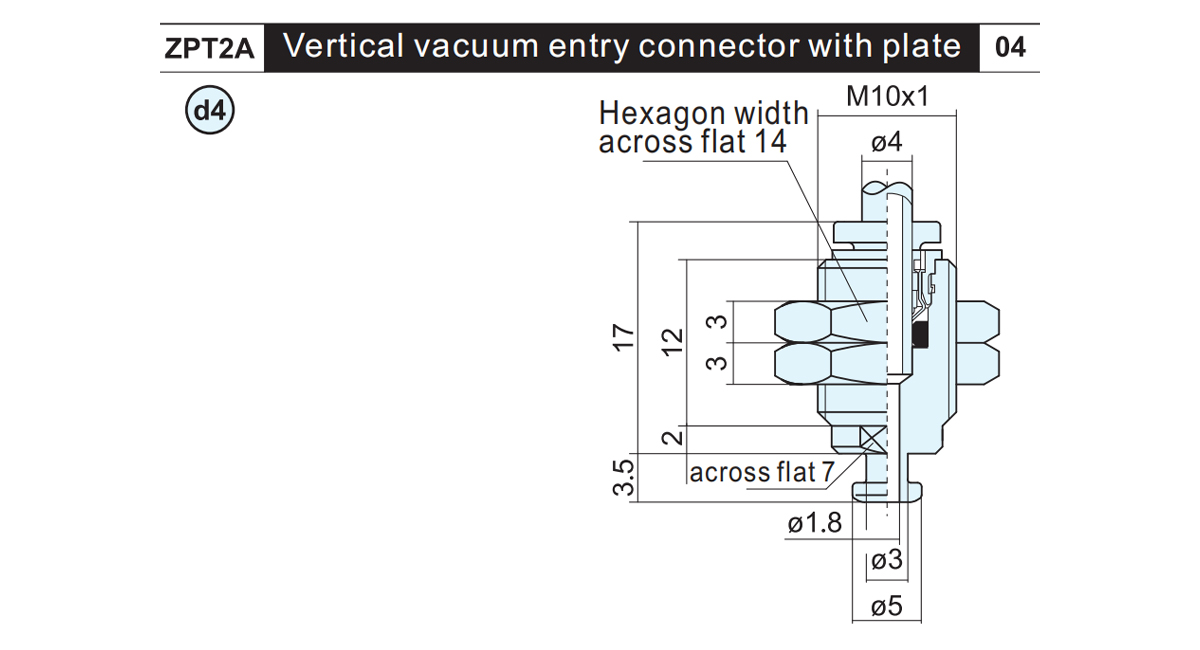

    Adapter del nr Vægt Vægt Applicable pad
    ZPT2A-04-A10 9.8 C1 C2

    Adapter del nr Vægt Anvendelig Pad

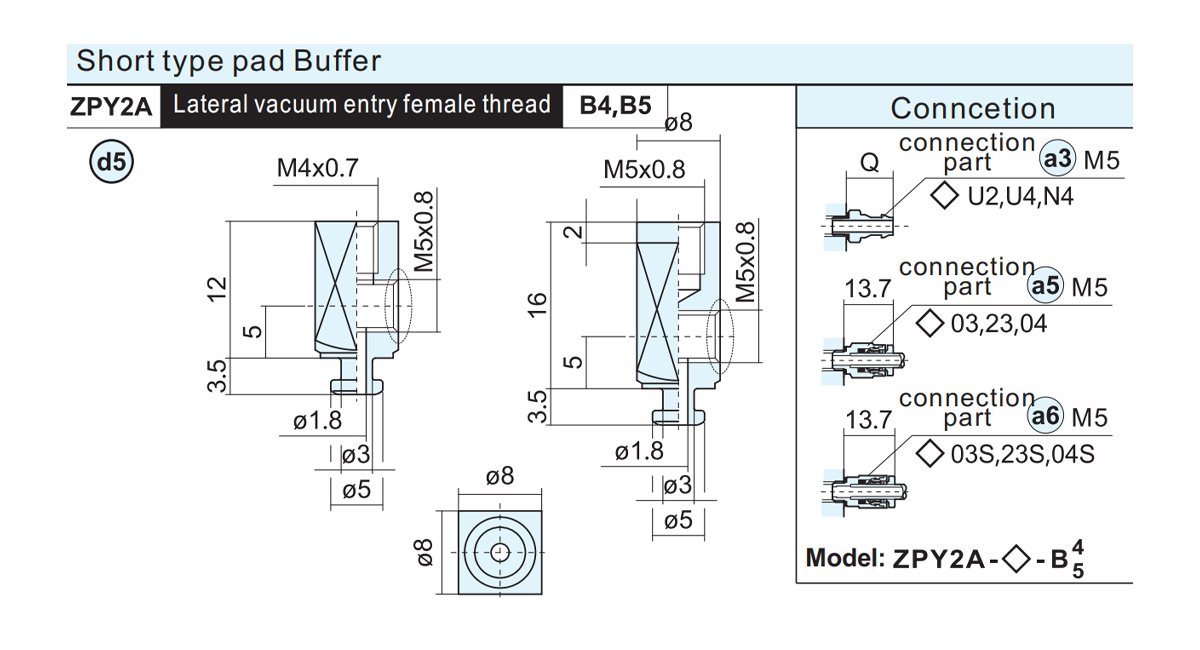

    ZPY2A-B5-B4 5.2 C1 C2
    ZPY2A-B5-B5 6.6

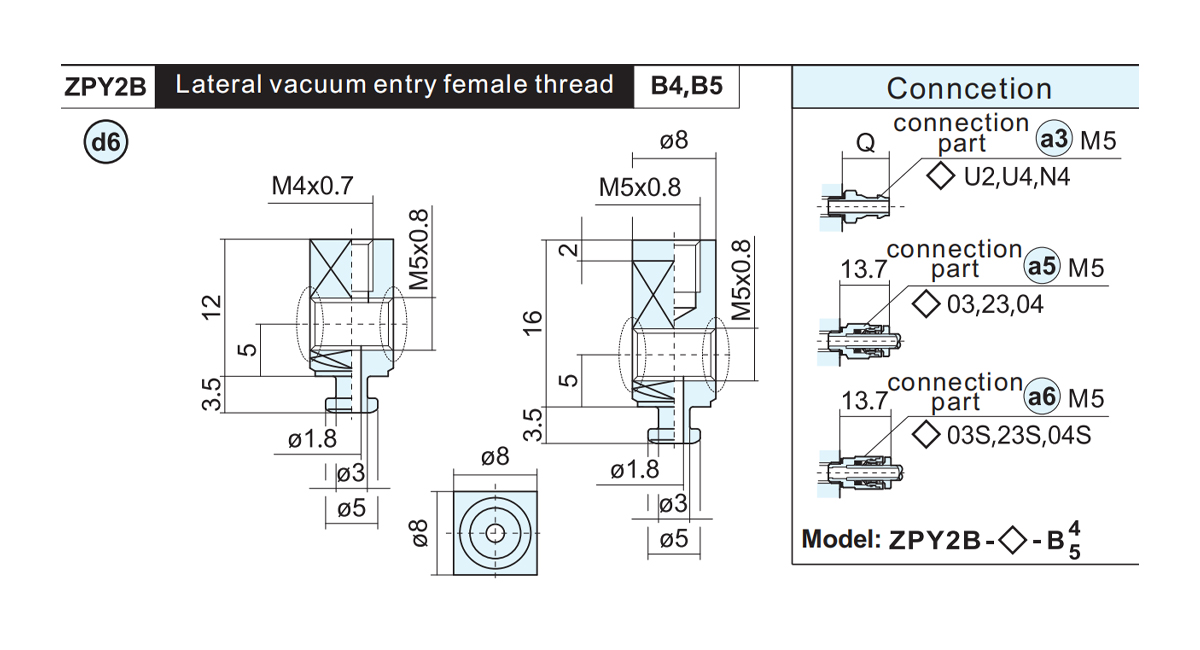

    Adapter del nr Vægt Anvendelig Pad
    ZPY2B-B5-B4 4.9 C1 C2
    ZPY2B-B5-B5 6.2

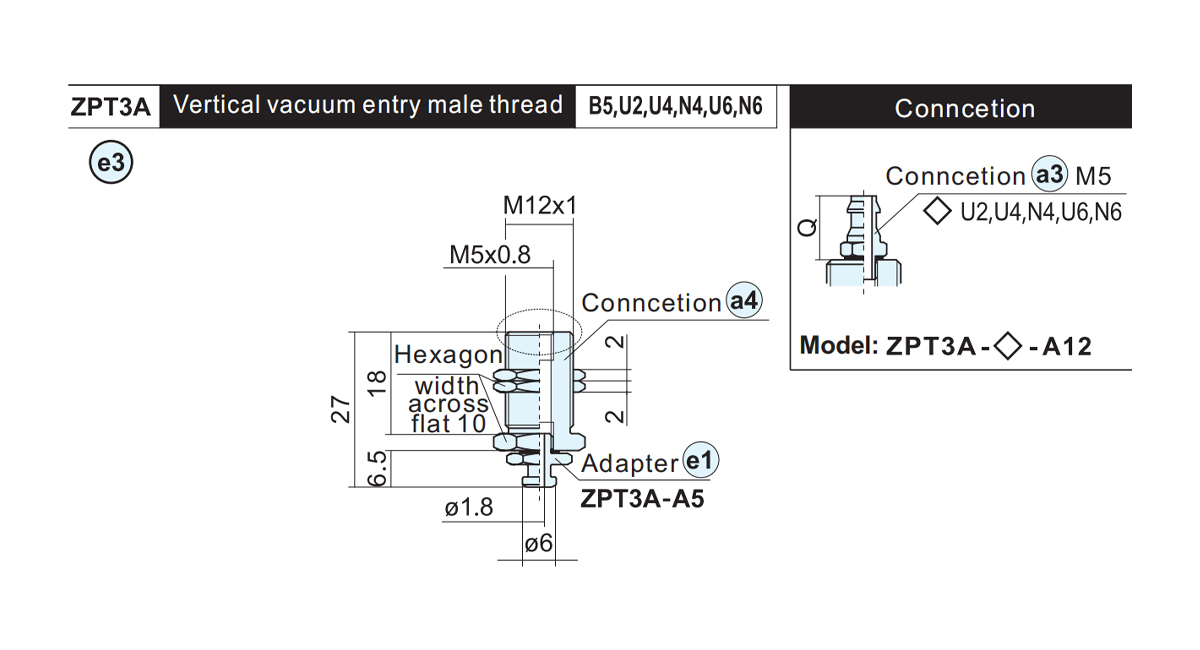

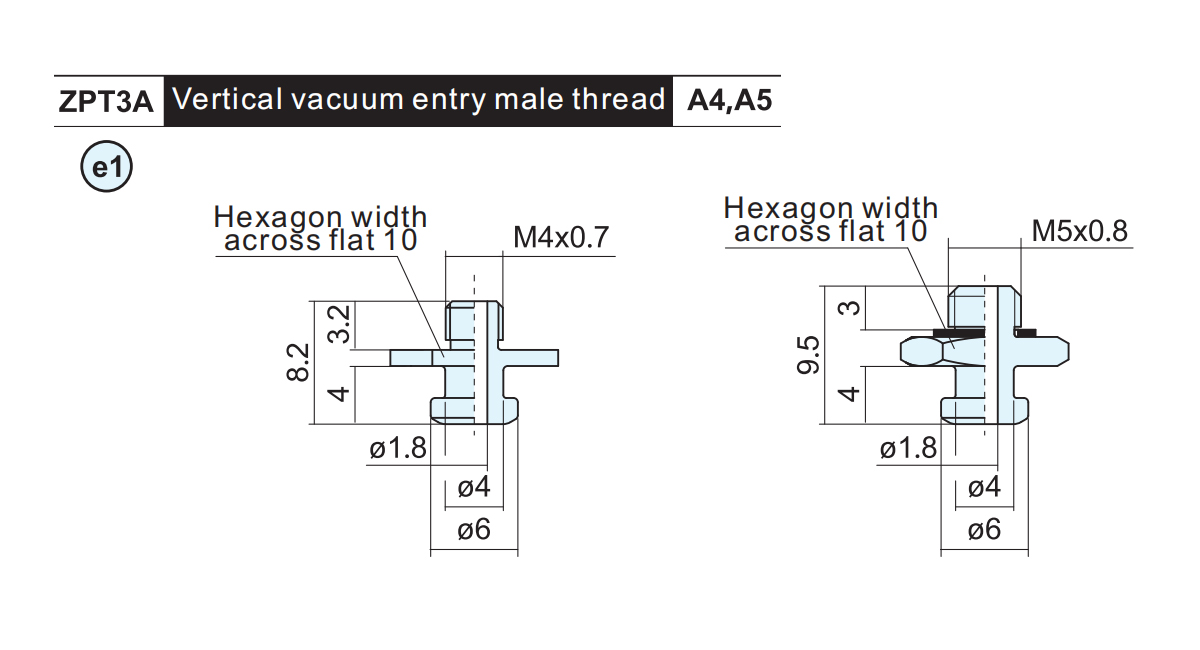

    Adapter del nr Vægt Anvendelig Pad
    ZPT3A-A4 1.4 D1 D2
    ZPT3A-A5 2.4

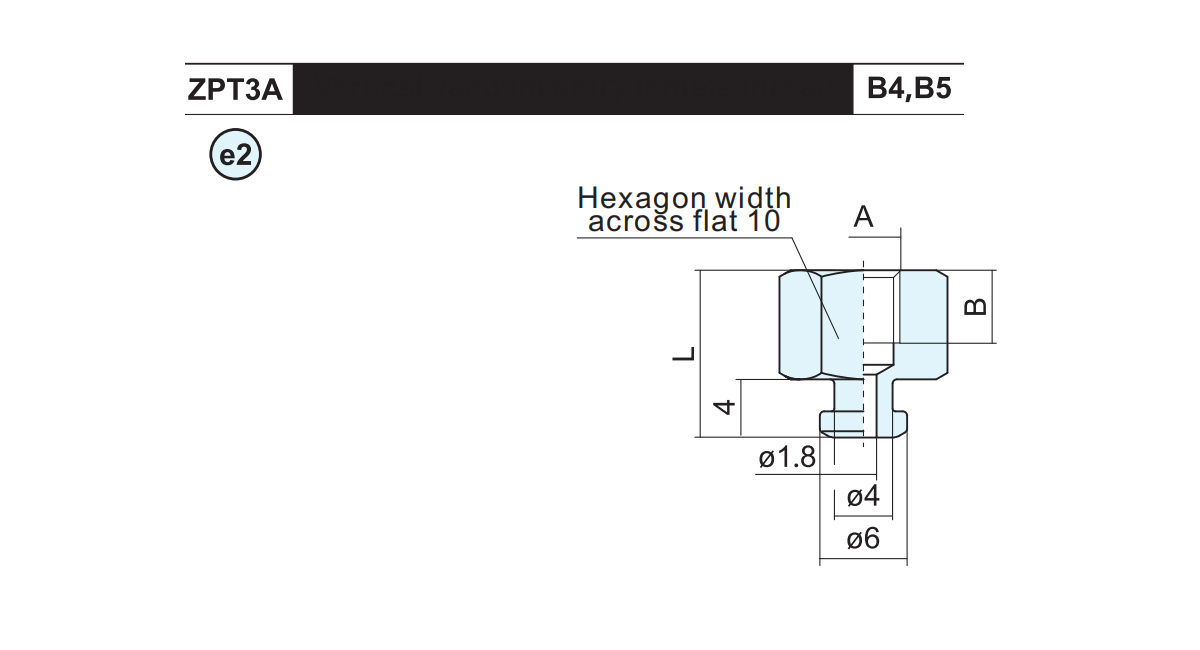

    Adapter del nr A B L Vægt Gældende Pad
    ZPT3A-B4 M4×0,7 4 10 4.4 D1 D2
    ZPT3A-B5 M5×0,8 5 11.5 5.2

    Adapter del nr Vægt Forbindelse Gældende Pad
    ZPT3A-B5-A12 20.3 ZPEA-B5-A12 D1 D2

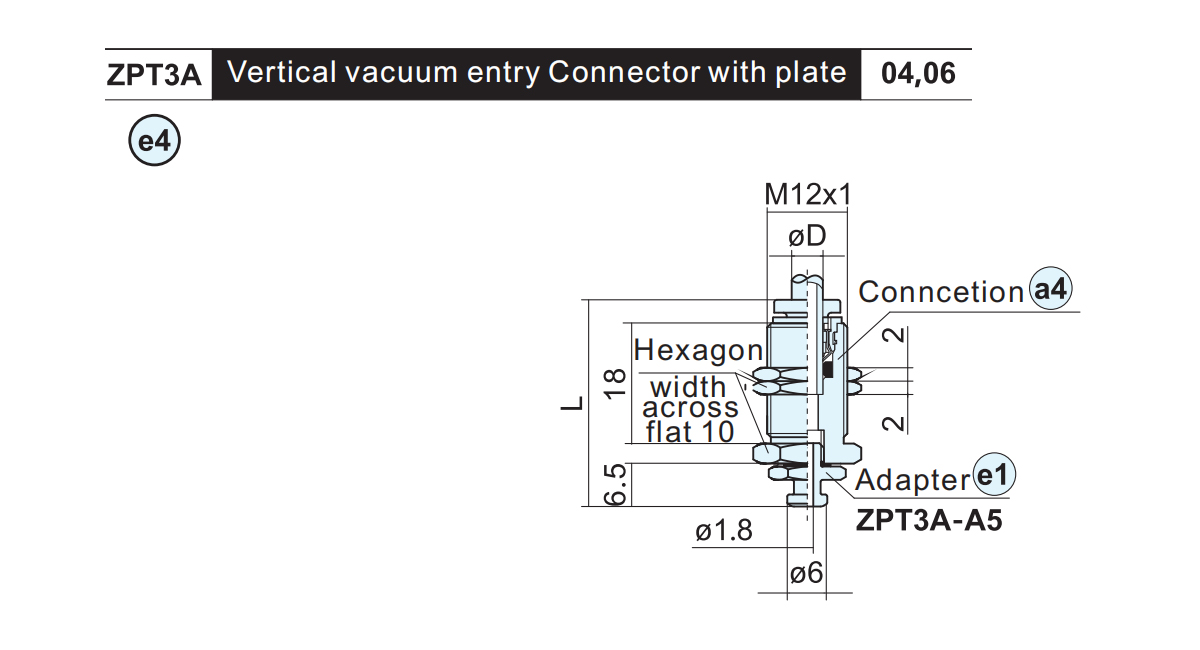

    Adapter del nr. ØD L Vægt Forbindelse Anvendelig Pad
    ZPT3A-04-A12 4 30 19.2 ZPEA-04-A12 D1 D2
    ZPT3A-06-A12 6 30.2 17.2 ZPEA-06-A12

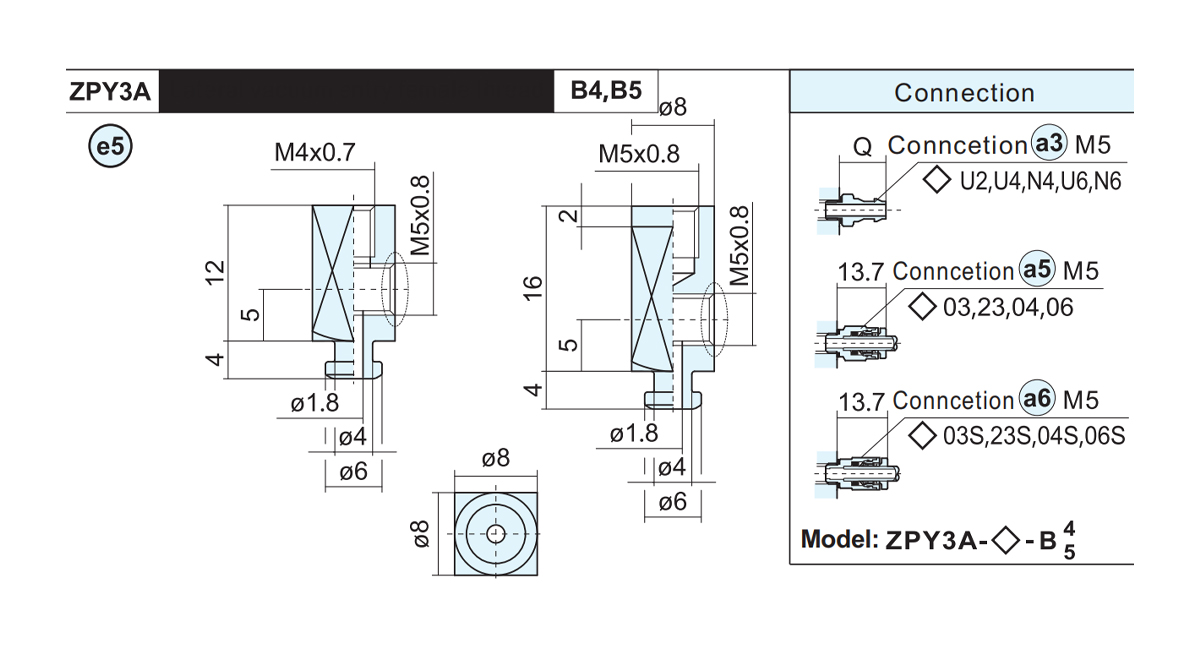

    Adapter del nr Vægt Anvendelig Pad
    ZPY3A-B5-B4 5.6 D1 D2
    ZPY3A-B5-B5 7.1

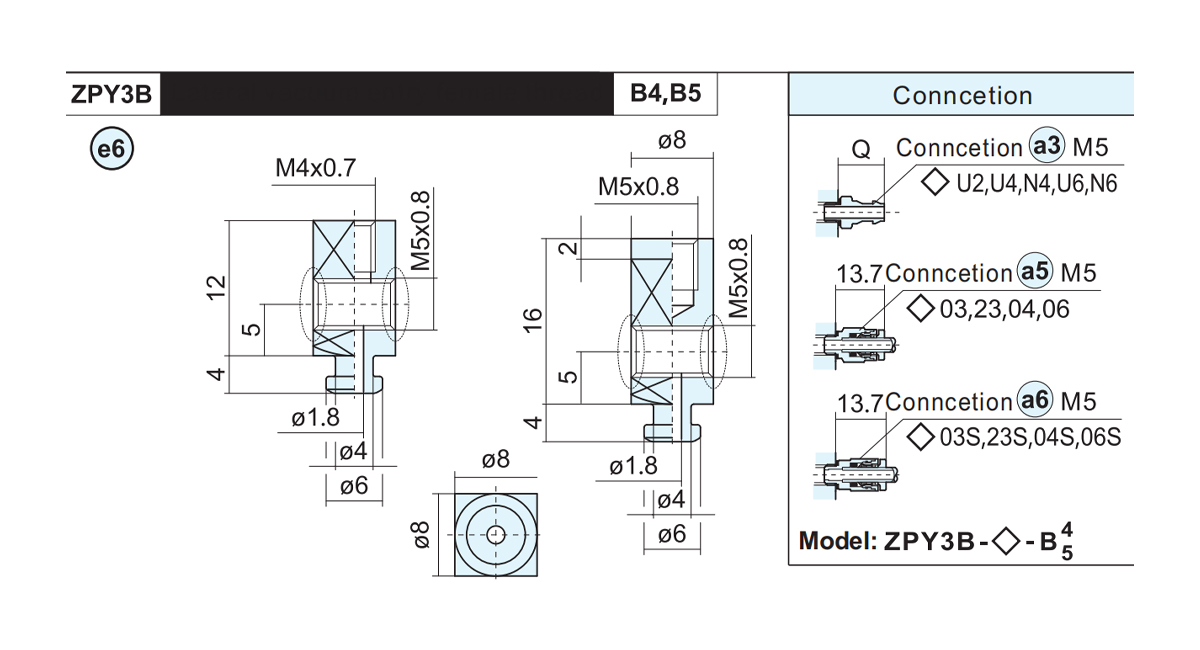

    Adapter del nr Vægt Anvendelig Pad
    ZPY3B-B5-B4 5.2 D1 D2
    ZPY3B-B5-B5 6.8

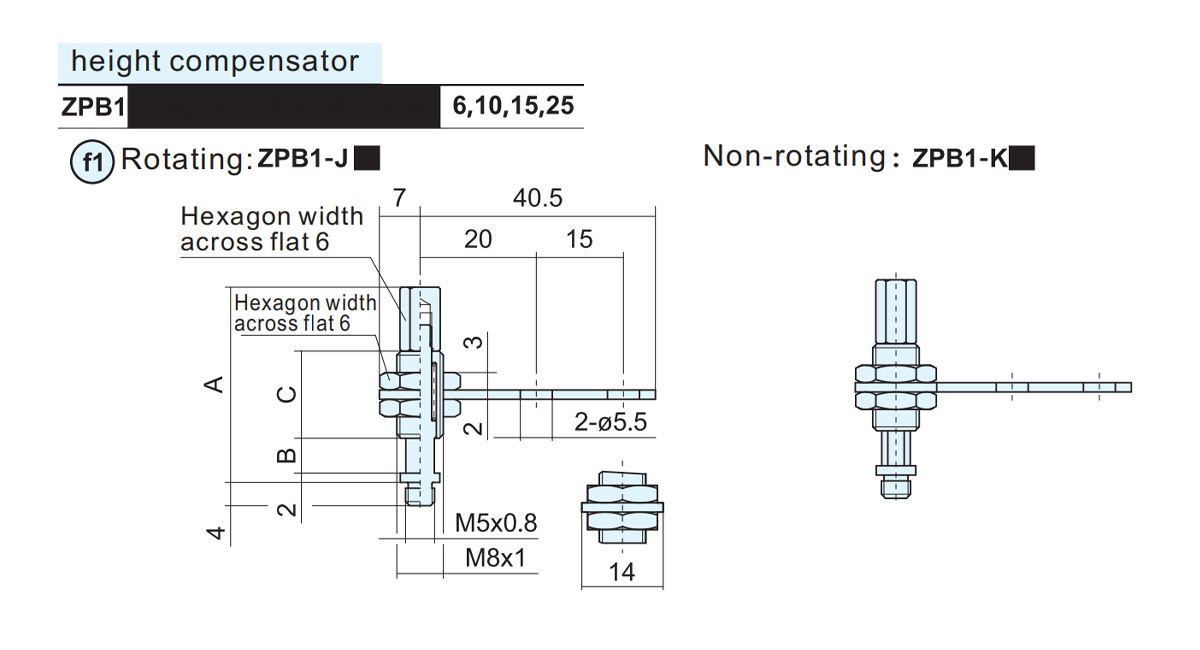

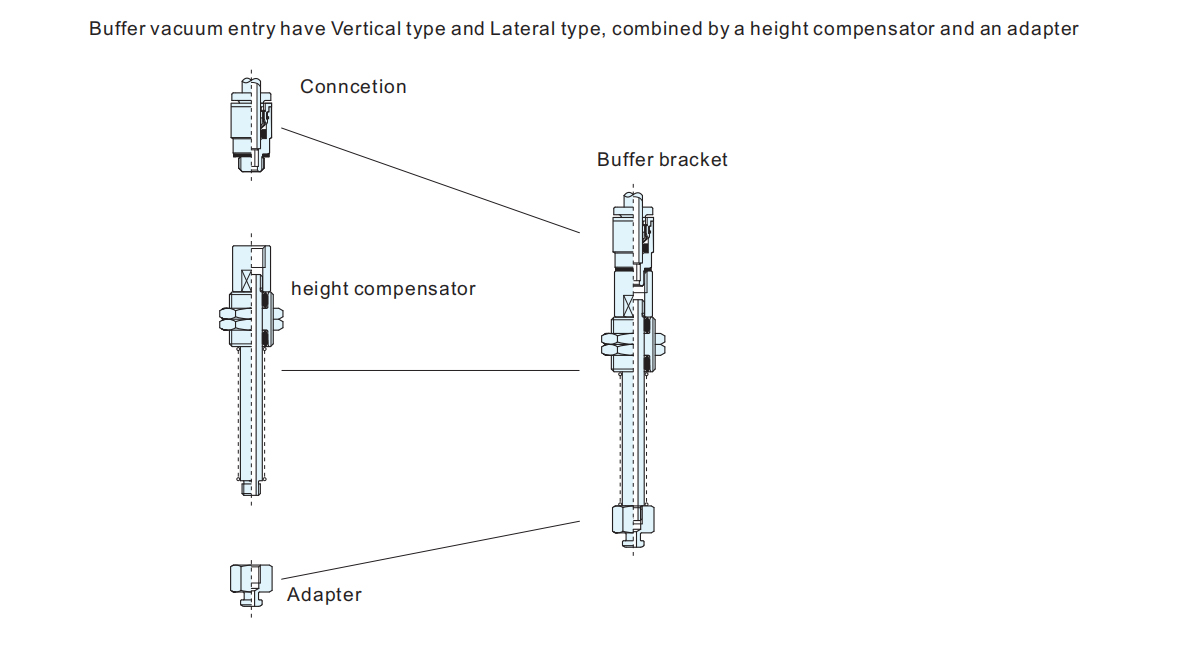

    Model A B C ●Vægt
    J K
    ZPB1-●6 34 6 15 22.8 22.3
    ZPB1-●10 66 10 43 29.7 28.6
    ZPB1-●15 71 15 30.8 30.2
    ZPB1-●25 81 25 32.1 31.9

    ●Højdekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag(mm):6,10,15,25

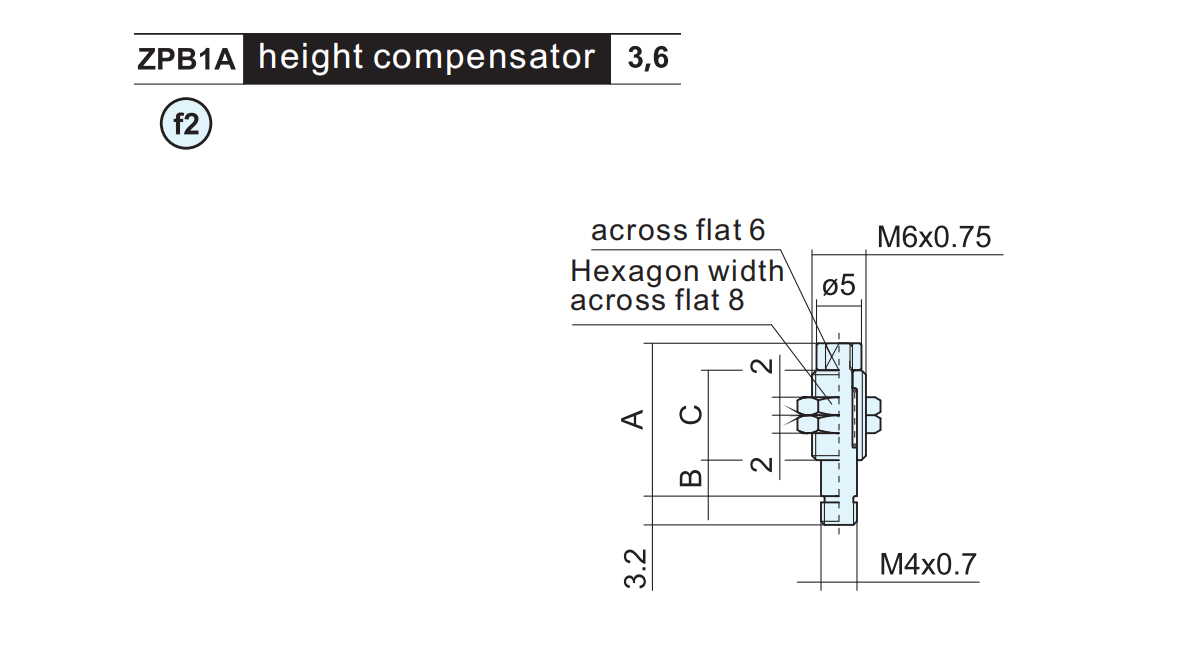

    Model A B C Vægt
    ZPB1A-J3 17 4 10 3.5
    ZPB1A-J6 24 7 14 4.4

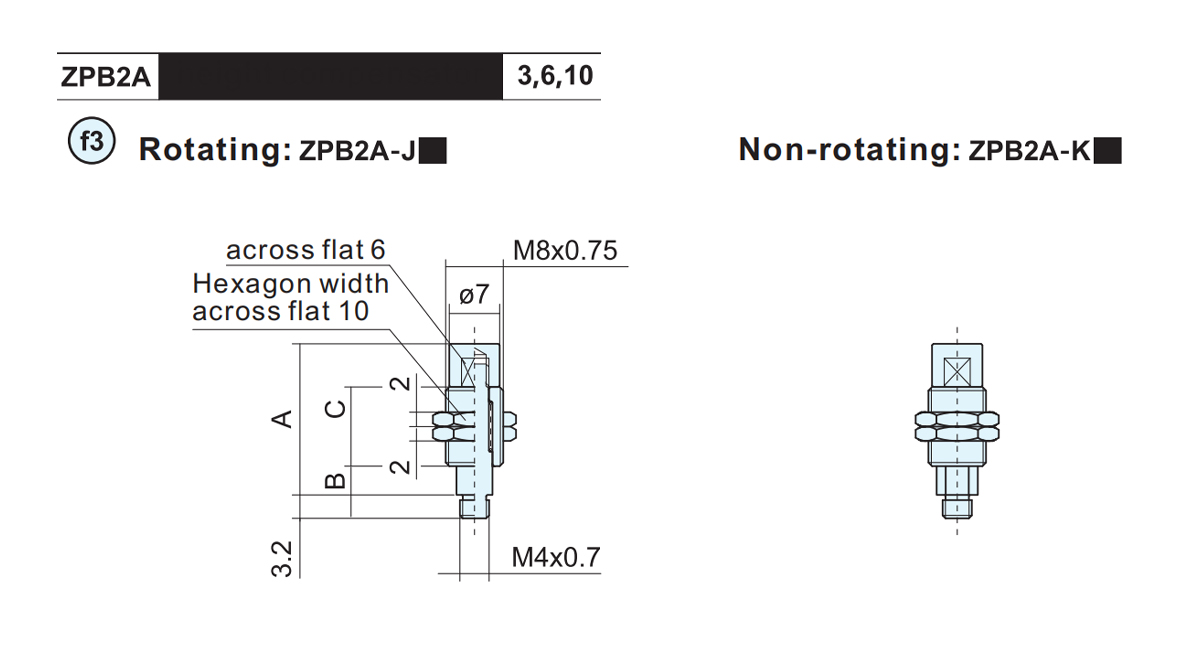

    Model A B C ●Vægt
    J K
    ZPB2A-●3 21.5 4 11 7.2 7.2
    ZPB2A-●6 28 7 14.5 8.8 8.5
    ZPB2A-●10 38 11 20.5 11.2 9.3

    ●Højdekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:3,6,10

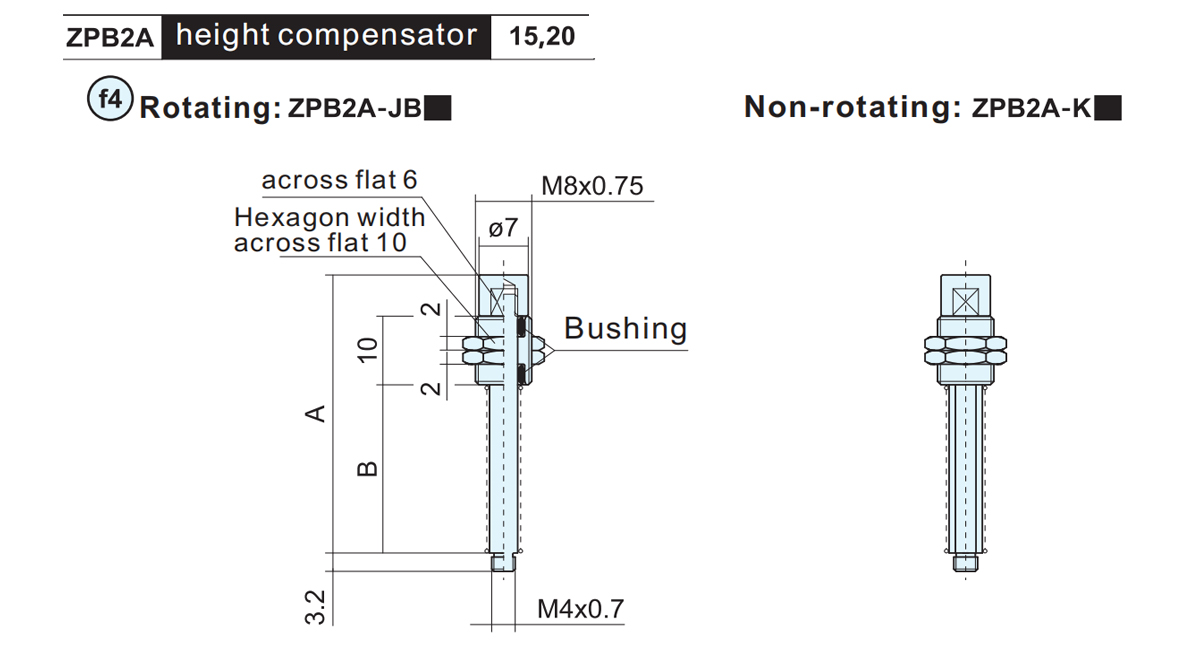

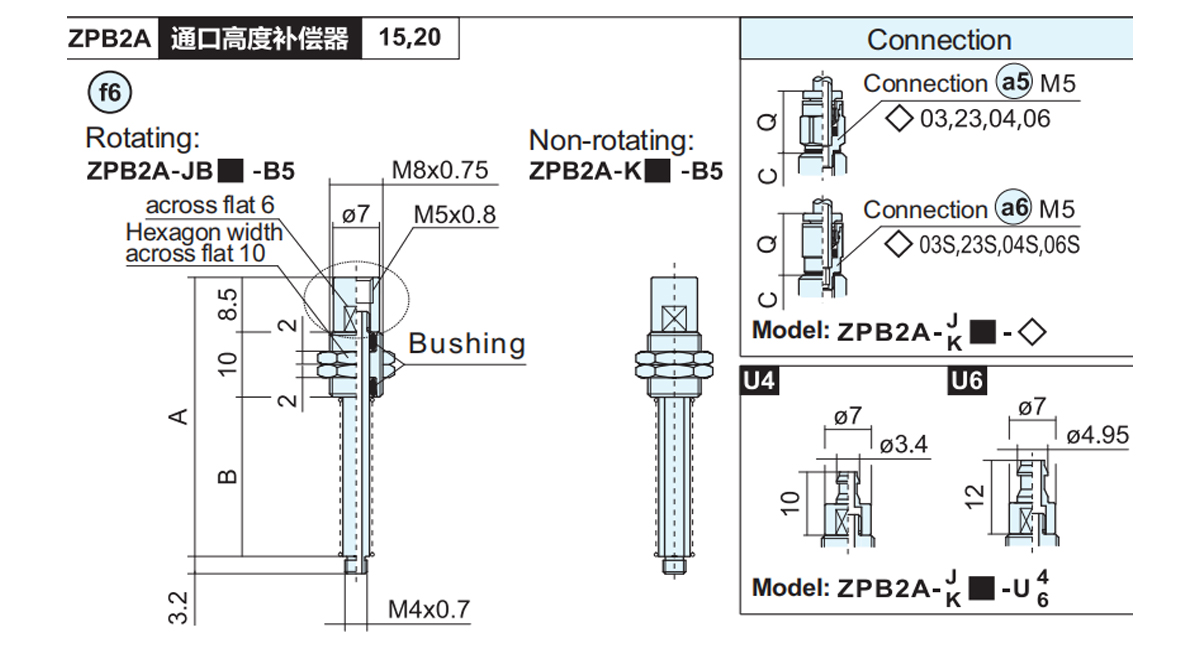

    Model A B ●Vægt
    JB K
    ZPB2A-●15 41 24.5 8 10
    ZPB2A-●20 48.5 32 8.7 11.1

    ●Højdekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:15,20

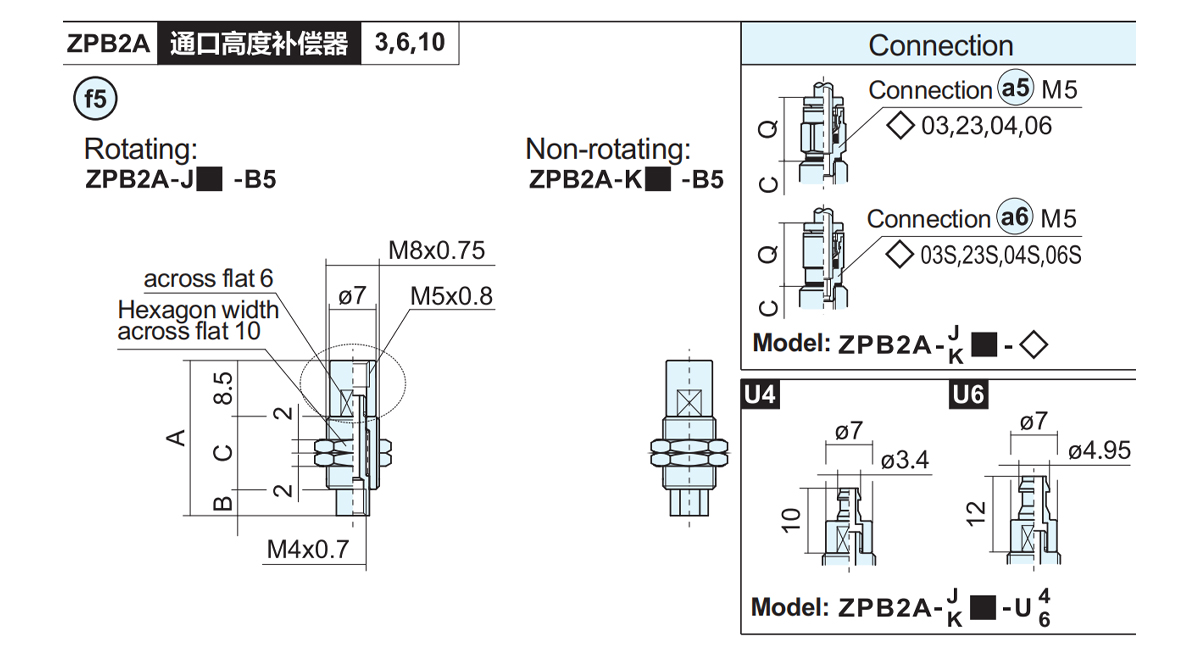

    Model A B C ●Vægt
    J K
    ZPB2A-●3-B5 23.5 4 11 6.4 6.2
    ZPB2A-●6-B5 30 7 14.5 7.7 7.4
    ZPB2A-●10-B5 40 11 20.5 9.9 9.3

    ●Højdekompensatortype: Roterende (J), Ikke-roterende (K)

    ■Bufferslag:3,6,10

    Model A B ● Vægt
    JB K
    ZPB2A-●15-B5 43 24.5 8.1 10.1
    ZPB2A-●20-B5 50.5 32 8.7 11.3
    ●Højdekompensatortype: Roterende (J), Ikke-roterende (K) □ Bufferslag: 15,20

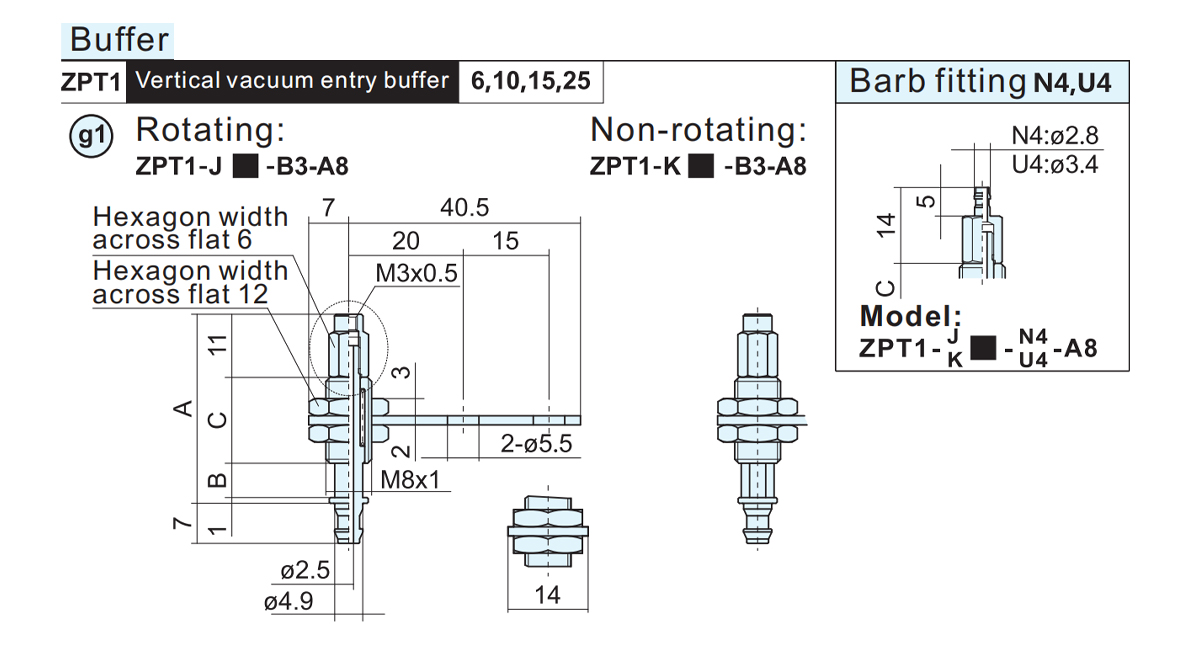

    Model A B C ●Vægt Gældende Pad
    J K
    ZPT1-●6-B3-A8 32 6 15 20.3 20.2 A1 A2 A3 A4
    ZPT1-●10-B3-A8 65 10 43 26.7 25.1
    ZPT1-●15-B3-A8 70 15 27 28.7
    ZPT1-●25-B3-A8 80 25 28.2 28.9
    ●Højdekompensatortype: Roterende(J),Ikke-roterende(K)■Bufferslag(mm):6,10,15,25

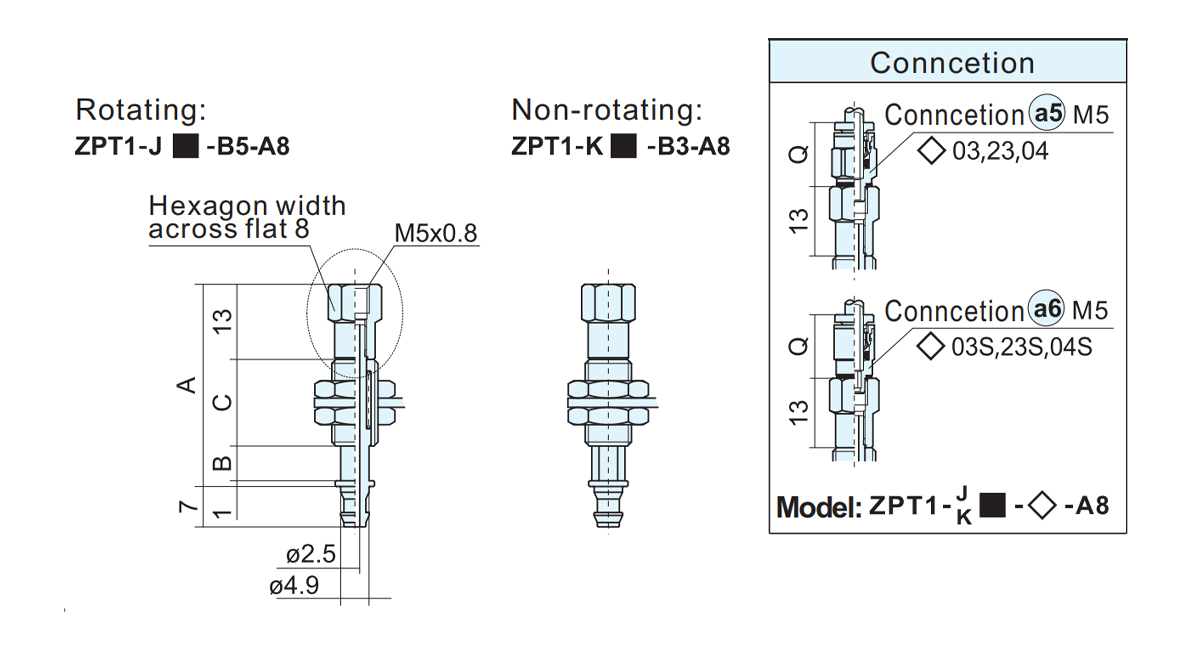

    Model A B C ●Vægt Gældende Pad
    J K
    ZPT1-●6-B5-A8 34 6 15 22.2 20.2 A1 A2 A3
    ZPT1-●10-B5-A8 67 10 43 28.6 28.9
    ZPT1-●15-B5-A8 72 15 28.9 29.1
    ZPT1-●25-B5-A8 82 25 30.4 30.6

    Model A B C Vægt Gældende Pad
    ZPT1A-J3-B3 21 4 10 4.6 B1
    ZPT1A-J6-B3 28 7 14 5.5
    ■Bufferslag:3,6

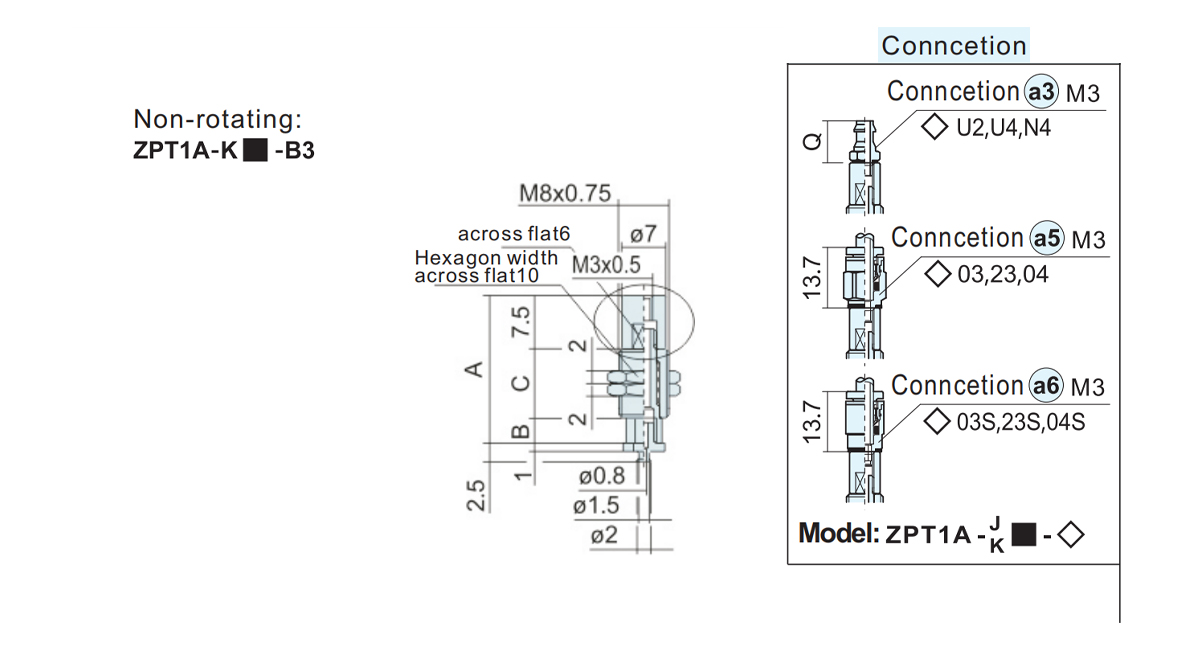

    Model A B C Vægt Gældende Pad
    ZPT1A-K3-B3 22.5 4 11 6.6 B1
    ZPT1A-K6-B3 29 7 14.5 7.8
