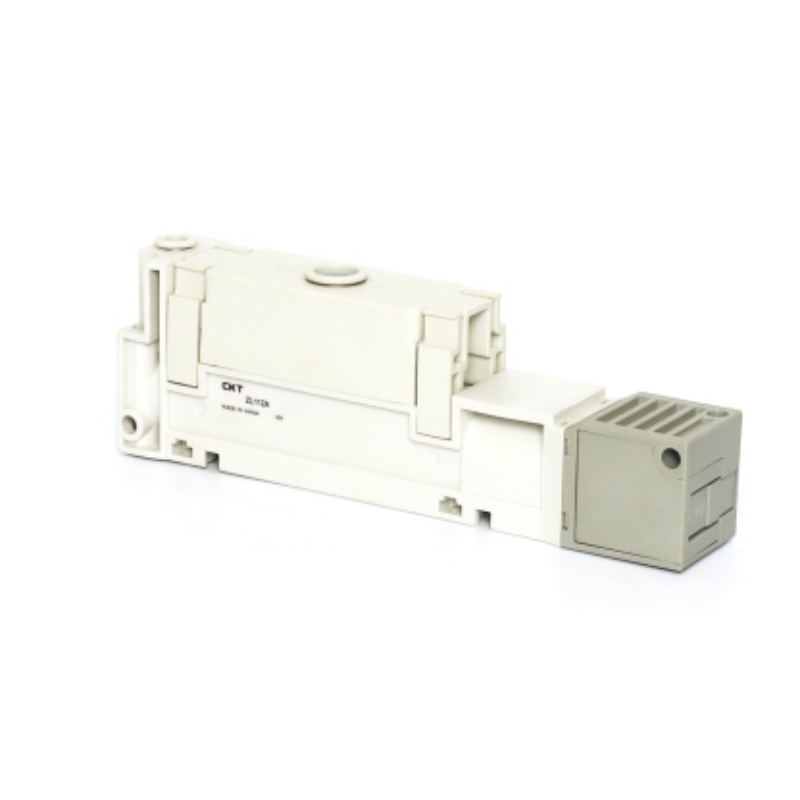

ZL1 Series Multistage Vakuum Ejektor
  • ZL1 Series Multistage Vakuum Ejektor
ZL Series flertrins vakuumgenerator

ZL1 Series Multistage Vakuum Ejektor

ZL1 Series Multistage Vacuum Ejector vedtager et flertrins vakuumstrukturdesign, som realiserer effektiv vakuumgenerering gennem komprimeret gasdrev. Det er velegnet til hurtig konstruktion af stabile undertryksmiljøer inden for områder som industriel automation, materialehåndtering og præcisionsfremstilling.

Kernefunktioner
1. Flertrins vakuumprincip

Seriens vakuumenhed øger gradvist negativtrykseffekten, bryder gennem vakuumgradgrænsen for enkelttrinsstrukturen og forbedrer den ultimative sugeevne betydeligt.

2. Bredt vakuumområde

Det kan dække mellemvakuum til højvakuumområdet og opfylde de dynamiske tilpasningskrav for adsorptionskraftgradienten under forskellige arbejdsforhold.


3. Kompakt struktur

Den integrerede flowkanal og modulære komponentdesign reducerer systemets fodaftryk og tilpasser sig mobilt udstyr og tæt produktionslinjelayout.


4. Mediekompatibilitet

Hovedstrukturen har god tolerance over for tør trykluft og inert drivgas, hvilket reducerer risikoen for mediekorrosion.


5. Industrimiljøtolerance

Nøglekomponenterne er optimeret til anti-forurening og vibrationer og opretholder en stabil vakuumydelse i støv-, olietåge- og mekaniske påvirkningsscenarier.

E-mail: manager@cktworld.com
Download
FORRIGE：ZL3/ZL6 serie flertrins vakuum ejektor
NÆSTE：ZL212 Series Multistage Vakuum Ejector

  • Vakuumgenerator specifikationer
    Model ZL1
    Dysediameter [mm] 1.2
    Standard forsyningstryk
    [MPa]     		Ventilløs 0.33
    Med ventil 0.35
    Maksimalt vakuumtryk [kPa] Note 1) -84
    Maksimal inhalationsflowhastighed [L/min (ANR)] Note 1) 100
    Luftforbrug [L/min (ANR)] Note 1) 57
    Forsyningstrykområde [MPa] 0,2 ~ 0,5
    Driftstemperaturområde [°C] 5~50 (ingen kondensering)
    Brug væske Luft

    Tilførselsventil, brudventilspecifikationer
    Model SYJ5□4
    Svartid (ved 0,5 MPa) Note 1) Mindre end 25 ms
    Maksimal driftsfrekvens 5 Hz

    Specifikationer for trykmåler
    Model ZL112A-PG1-A ZL112A-PG2-A
    Væske brugt Luft
    Trykområde -100~100kPa -30inHg～14psi
    Skala vinkel 230°
    Nøjagtighed ±3 % F.S. (fuld skala)
    Driftstemperaturområde 0~50℃
    Materiale Skal: Polycarbonat/ABS harpiks

    Udstødningsstøj (referenceværdi)
    Model ZL1
    Udstødningsstøj [dB(A)] 65

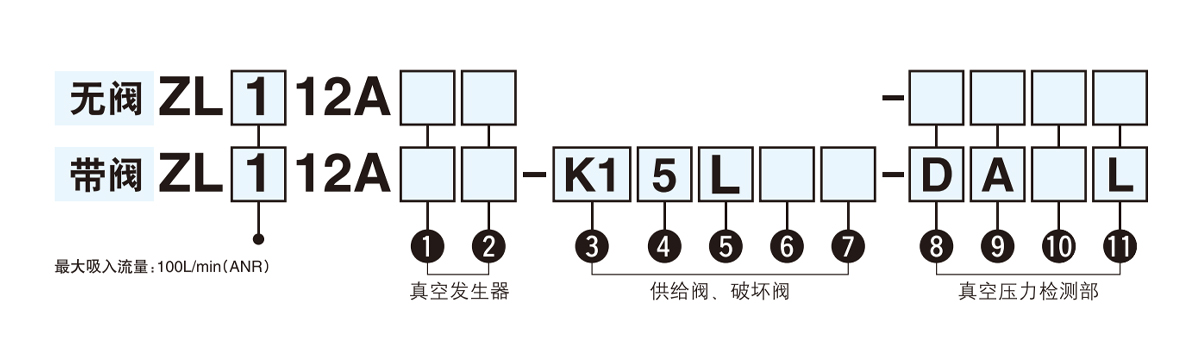

  • ① Forsynings- (P) og vakuum (V)-port/hurtigskifte-stikforbindelsesdimensioner
    Mark Forsyningsport (P). Vakuum (V) port Symbol for trykmålerenhed※
    Umarkeret 06 (metrisk) 012 (metrisk) kPa

    ②Udstødningsspecifikationer
    Umarkeret Lyddæmper udstødning

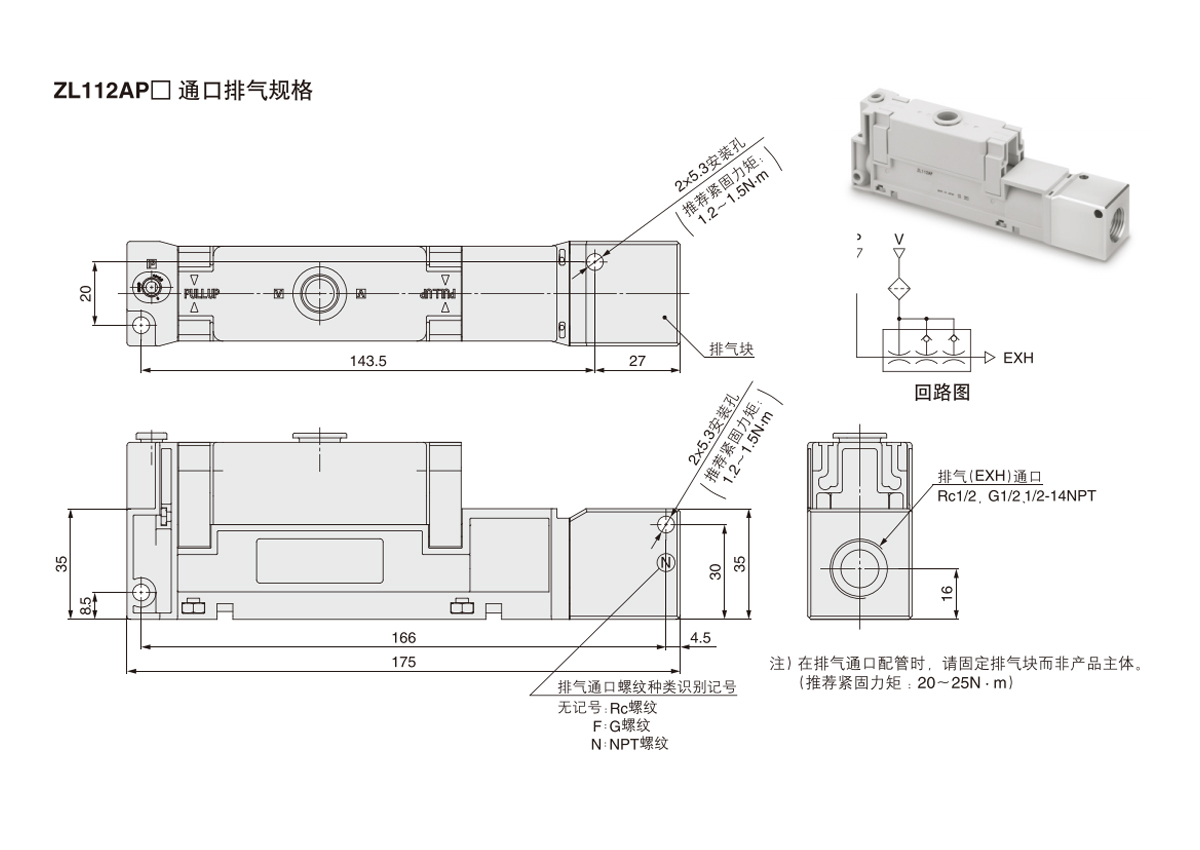

    P Rc1/2 port udstødning

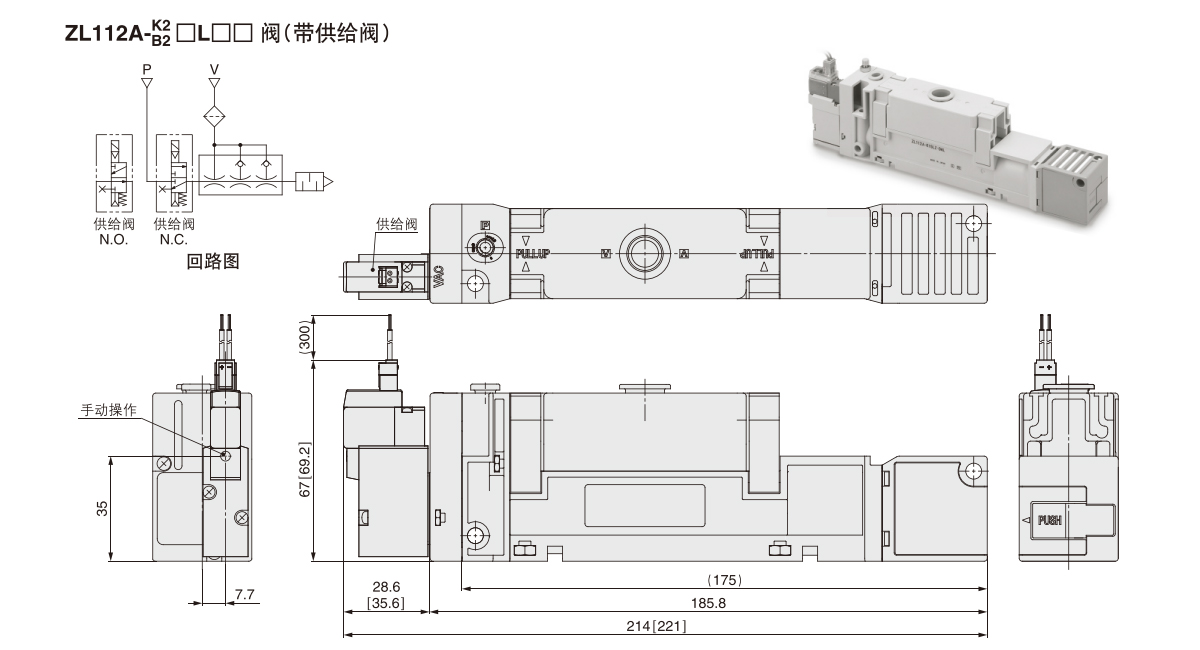

    ③ Kombination af forsyningsventil og brudventil
    K1 Tilførselsventil (N.C.), brudventil (N.C.)

    ④ Nominel spænding
    DC specifikationer CE-overholdelse
    5 DC24V

    ⑤Trådafledningsmetode  (L-type stik)
    L: Med ledning
    (længde 300 mm)

    ⑥ Indikatorlys og overspændingsbeskyttelseskredsløb
    Umarkeret Intet indikatorlys eller overspændingsbeskyttelseskredsløb

    ⑦Manuel betjening
    Umarkeret Ikke-låsende push-type

    ⑧ Vakuumtrykstestafdeling
    Umarkeret Ingen
    GN Vakuumtryktestport: (Rc1/8)
    G Trykmåler※

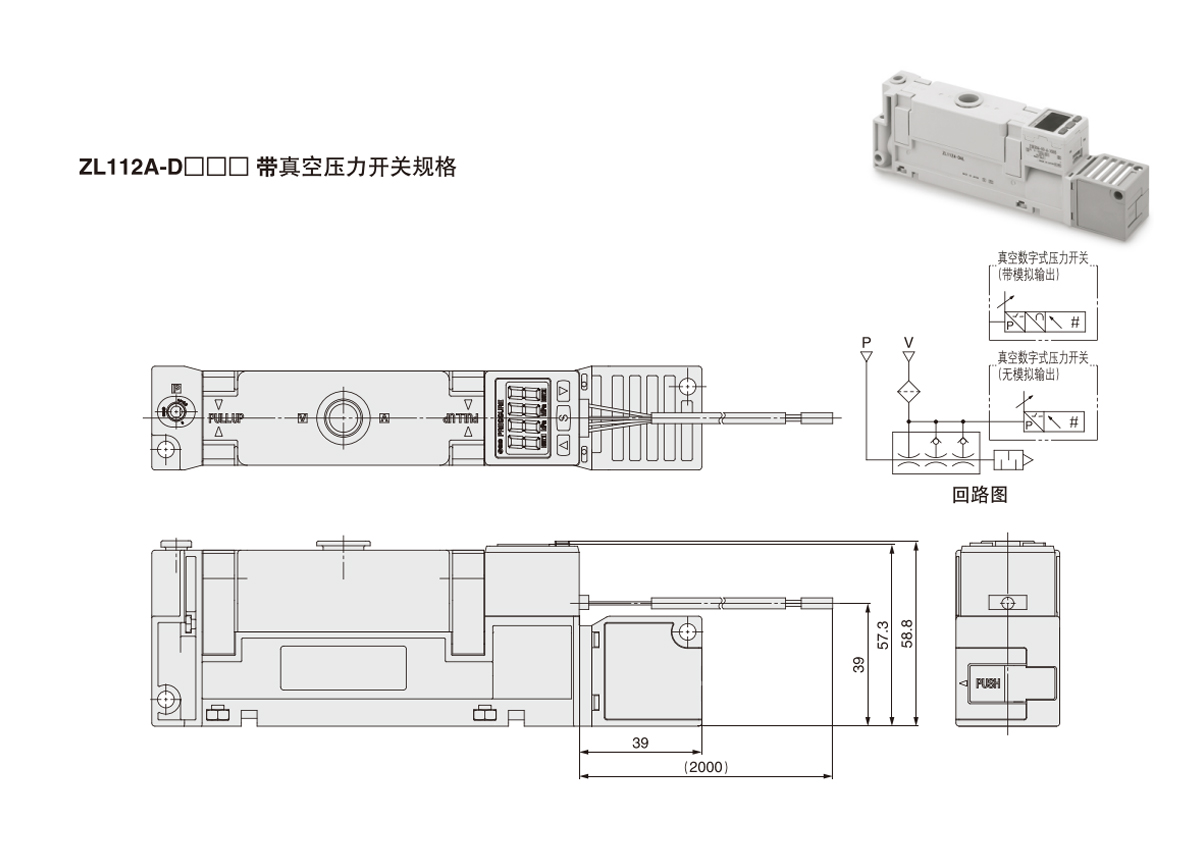

    D Vakuum trykafbryder
    ※Når rørsamlingen på ① er metrisk: kPa enhedssymbol

    ⑨Output specifikationer
    ⑧Gælder kun, når D er valgt i vakuumtrykdetektionssektionen.
    ⑩Enhedsspecifikationer N NPN kollektor åbent kredsløb 1 udgang
    P PNP åben opsamler 1 udgang
    A NPN kollektor åbent kredsløb 2 udgange
    B PNP åben solfanger 2 udgange
    ⑪Trådspecifikationer Umarkeret Med enhedskonverteringsfunktion
    M SI-enhed fast (kPa)
    Umarkeret Trådløs
    L Kablet kabel med stik (2m)

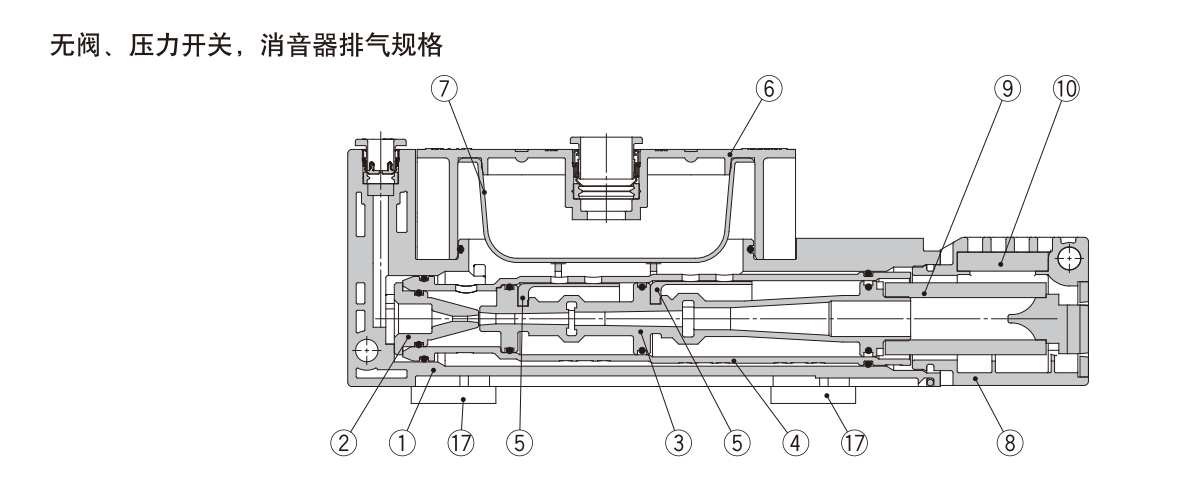

  • Komponentdele
    Nummer Navn Materiale
    1 Hovedlegeme PBT
    2 Dyse POM
    3 Laval dyse PBT
    4 Vedhæftede filer POM
    5 Envejsventil FKM
    6 Sugedæksel PBT
    7 Filterelement Ikke-vævet stof
    8 Samling af lyddæmperhus PBT/SUS
    9 Lyddæmpermateriale 1 Harpiks
    10 Lyddæmpermateriale 2 Harpiks
    11 Ventilplade PBT
    12 Håndhjul POM
    13 Nåleventil Messing (elektroløs fornikling)
    14 Montering af passageblok Aluminiumslegering/NBR/SUS
    15 Tilførselsventil, brudventil -
    16 Vakuum trykafbryder -
    17 Bundmonteringsstiksamling Messing (elektroløs fornikling)
    18 Tætningsmateriale (O-ring osv.) HNBR/NBR
    19 Monteringsskruer Stee

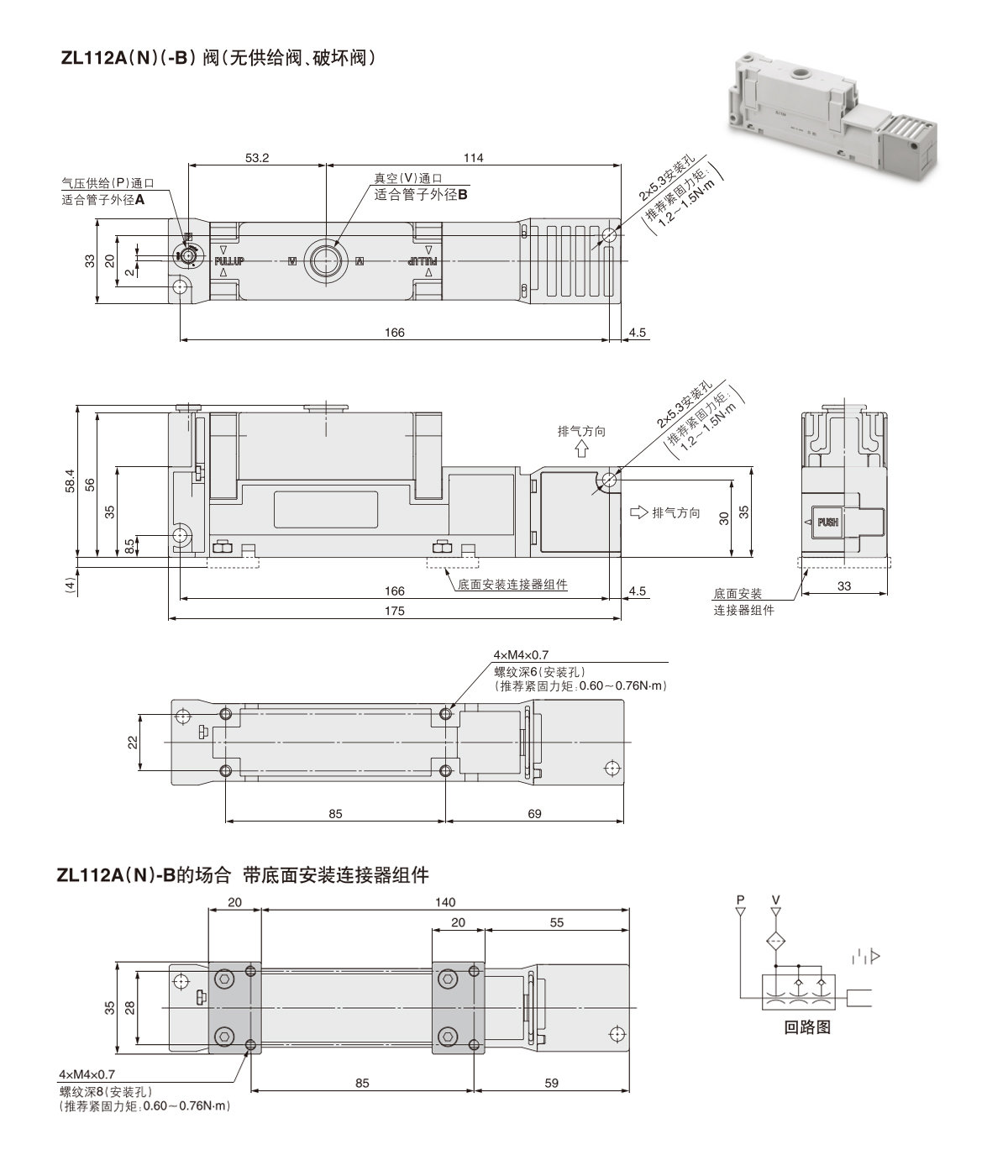

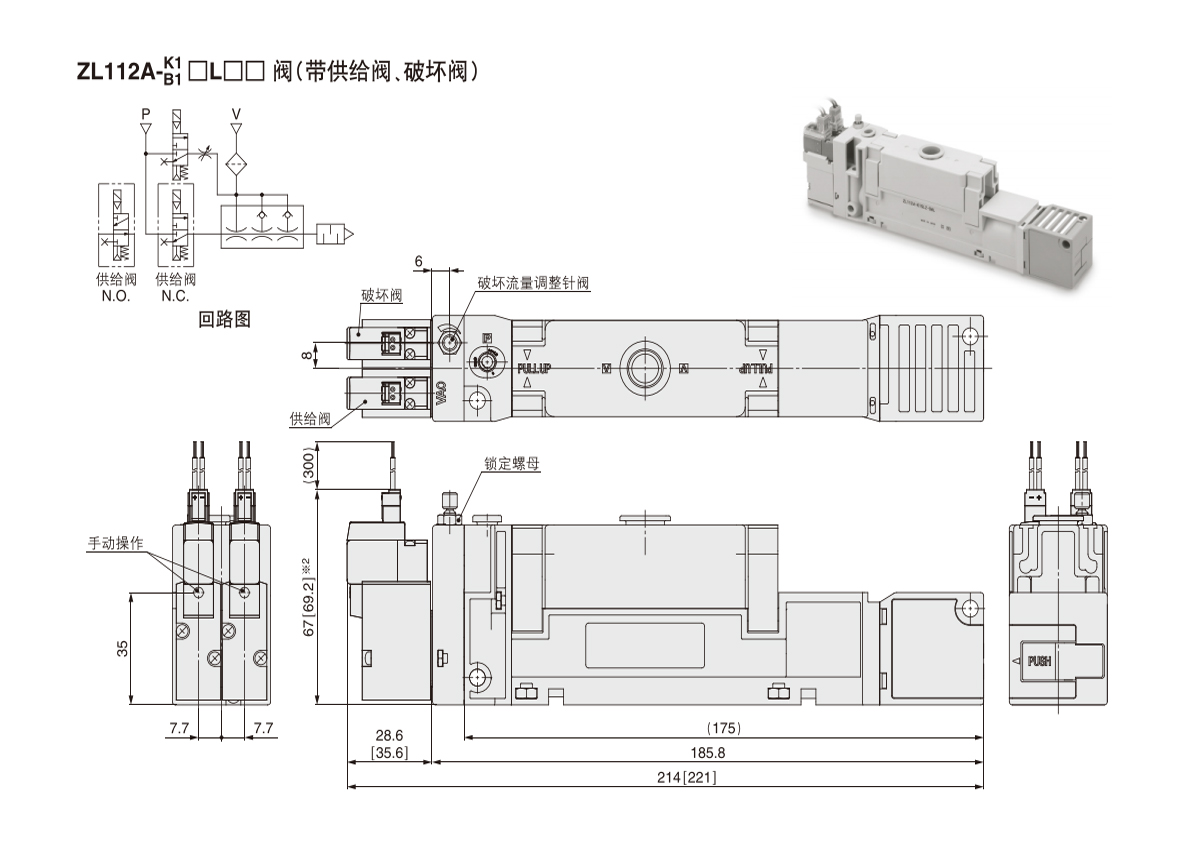

    Port størrelse
    A B
    ZL112A 6 12
