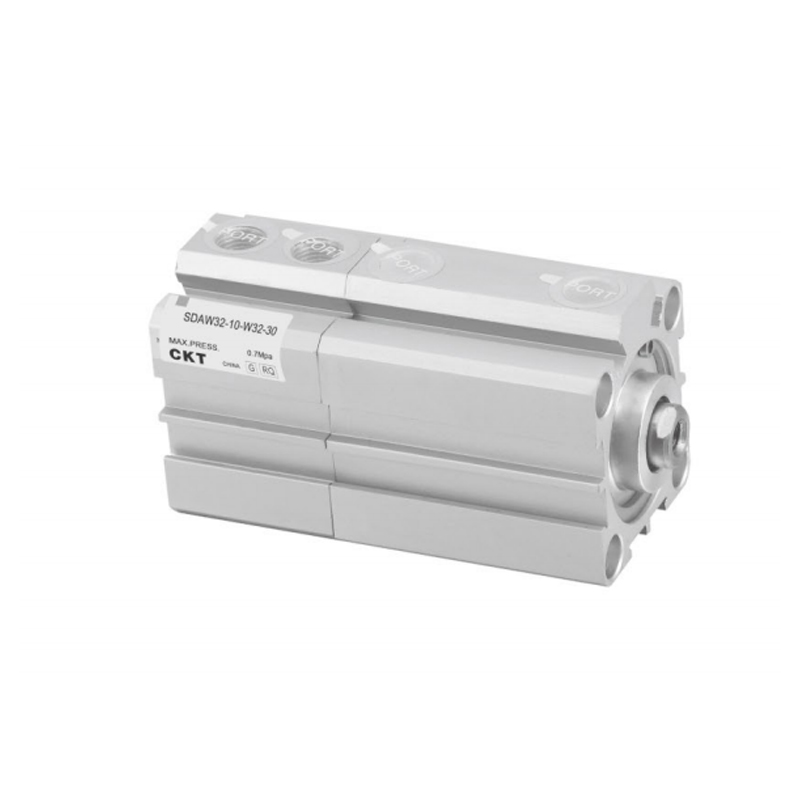

SDAW-serien tynd dobbeltakset flerpositionscylinder
  • SDAW-serien tynd dobbeltakset flerpositionscylinder
Tynd cylinder

SDAW-serien tynd dobbeltakset flerpositionscylinder

SDAW-serien tynd dobbeltakset flerpositionscylinder er en tynd cylinder designet til høj pladseffektivitet og krav til flere stationer. Dens dobbeltakse styrestruktur og parkeringsmuligheder med flere positioner optimerer i høj grad kompaktheden af ​​udstyrslayout og sikkerheden for bevægelsesvejen.

(1) Ultratyndt kropsdesign
Ved at bryde gennem tykkelsesgrænsen for traditionelle cylindre er den aksiale størrelse meget komprimeret, velegnet til automatiseringsmodulintegration med strenge pladsbegrænsninger.

(2) Dobbeltsidet stiv styrestangstruktur
De højstyrke styrestænger, der er konfigureret parallelt, undertrykker effektivt stempelstangens afbøjningsmoment og sikrer endeeffektorens banenøjagtighed under komplekse belastninger.

(3) Programmerbar parkering i flere positioner
Understøtter nøjagtig låsning og gentagen positionering af mere end to forudbestemte positioner inden for køreområdet gennem eksterne bremseenheder eller ventilgruppekonfigurationer.

(4) Meget tilpasningsdygtig aktuator
Valgfri magnetiske kontaktåbninger og forskellige monteringsgrænseflader (bund-/endeflangetype) er tilgængelige for at opfylde de mekaniske/elektriske integrationskrav for almindelige automationsplatforme.

(5) Letvægts dynamisk respons
Cylinderens indvendige strømningsvej og stempelsamling er optimeret til at øge frekvensen af frem- og tilbagegående bevægelser og samtidig bibeholde udgangskraften for at opfylde kravene til slag-intensive arbejdsforhold.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：SDAT-serien tynd flerpositionscylinder

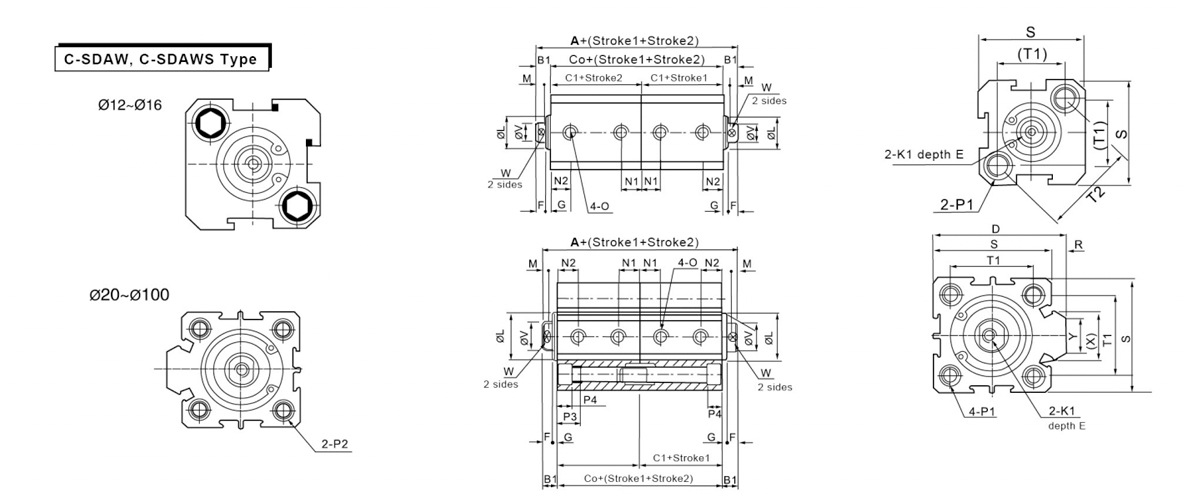

  • Form Uden Auto Switch Med Auto Switch B1 D E F G K1 L M N1 N2
    sormStørrelse A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

    Borestørrelse
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Φ6,5 gevind M5×0,8 gennemgående hul:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Begge sider:φ6,5 gevind M5×0,8 gennemgående hul:φ4,2 Begge sider:φ6,5 gennemgående hul:φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 Begge sider:φ8.2 gennemgående hul:φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Begge sider:φ8,2 gevind M6×1,0 gennemgående hul:φ4,6 Begge sider:φ8.2 gennemgående hul:φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Begge sider:φ10 gevind M8×1,25 gennemgående hul:φ6,5 Begge sider:10 gennemgående hul:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Begge sider:Φ11 gevind M8×1,25 gennemgående hul:φ6,5 Begge sider:φ11 gennemgående hul:φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Begge sider:Φ11 gevind M8×1,25 gennemgående hul:φ6,5 Begge sider:Φ11 gennemgående hul:φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Begge sider:φ14 gevind M12×1,75 gennemgående hul:φ9,2 Begge sider:φ14 gennemgående hul:φ12.3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Begge sider:φ17,5 gevind M14×2gennemgående hul:φ11,3 Begge sider:φ17,5 gennemgående hul:14,2 30 13 10 114 90 - 32 27 35 26
