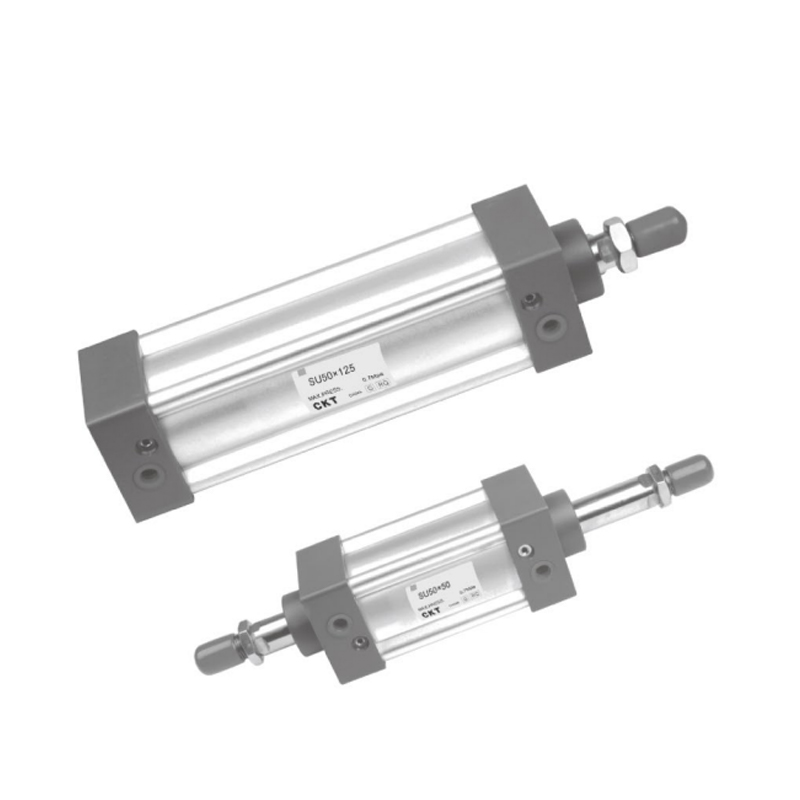

SU-seriens standardcylinder (ingen trækstangstype)
  • SU-seriens standardcylinder (ingen trækstangstype)
Standard cylinder

SU-seriens standardcylinder (ingen trækstangstype)

1. Stempeltætningen vedtager en specialformet tovejs tætningsstruktur med kompakt størrelse og olielagringsfunktion;
2. Aluminiumsrøret er et M-formet rør uden trækstang og har god anti-korrosionsevne;
3. Sammenlignet med ISO15552 standardcylindre er længden af ​​SU-seriecylindre med samme cylinderdiameter mindre;
4. Cylinderbufferjusteringen er stabil;
5. Cylinderinstallationstilbehøret deles med SC-seriens cylindere;
6. Valget af højtemperaturbestandige tætningsmaterialer kan sikre normal drift af cylinderen under 150°C forhold.

E-mail: manager@cktworld.com
Download
FORRIGE：SI-seriens standardcylinder (ingen trækstangstype)
NÆSTE：MBB Series Standard Cylinder
  • Borestørrelse (mm) 32 40 50 63 80 100
    Handling Dobbeltvirkende
    Væske Luft (skal filtreres af 40 μm filterelement)

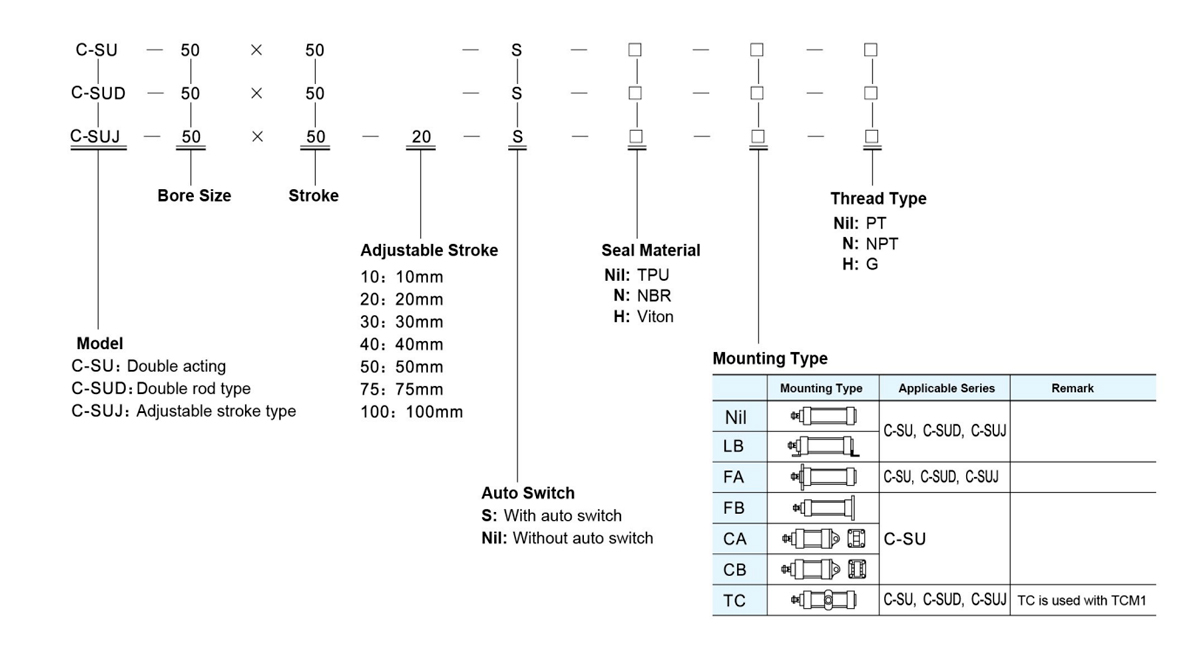

    Montering
    Type     		C-SU serien Bacis FA FB CA CB LB TC TCM1
    C-SUD, C-SUJ serien Bacis FA LB TC TCM1
    Driftstrykområde 0,1~1,0 MPa(14~145Psi)
    Bevistryk 1,5 MPa (215 psi)
    Driftstemperatur (℃) -20~80
    Driftshastighedsområde (mm/s) 30~800
    Slaglængdetolerance 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Pude Justerbar hynde
    Pude Stroke 21 28 29
    *Portstørrelse PT1/8 PT1/4 PT3/8 PT1/2
    *NPT og G trådtyper er tilgængelige for forbindelsen.

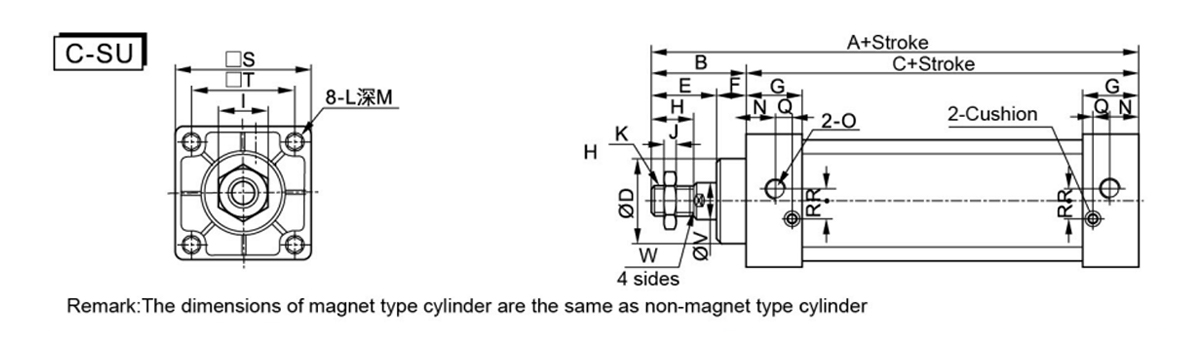

  • Borestørrelse/symbol A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

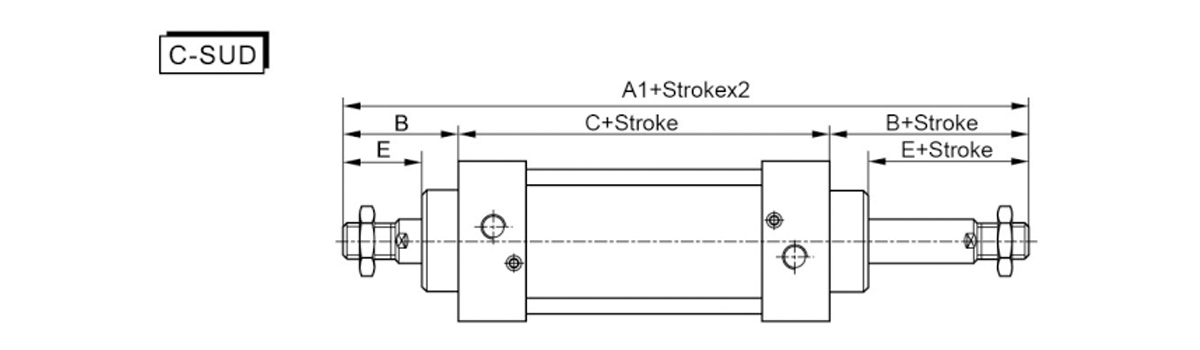

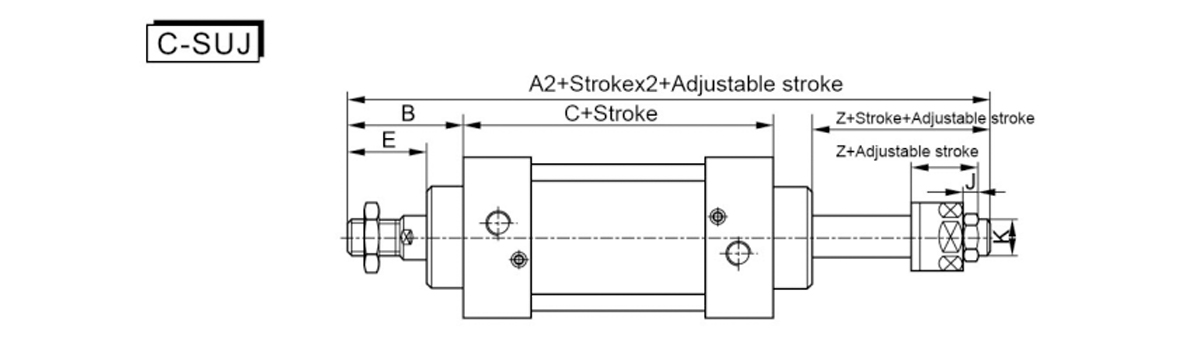

    Borestørrelse/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Bemærkning: 1. Dimensionerne på cylinderen af magnettypen er de samme som cylinderen af ikke-magnettypen; 2. Den samme størrelse som C-SU standardtypen for modellen viser ikke størrelsen.

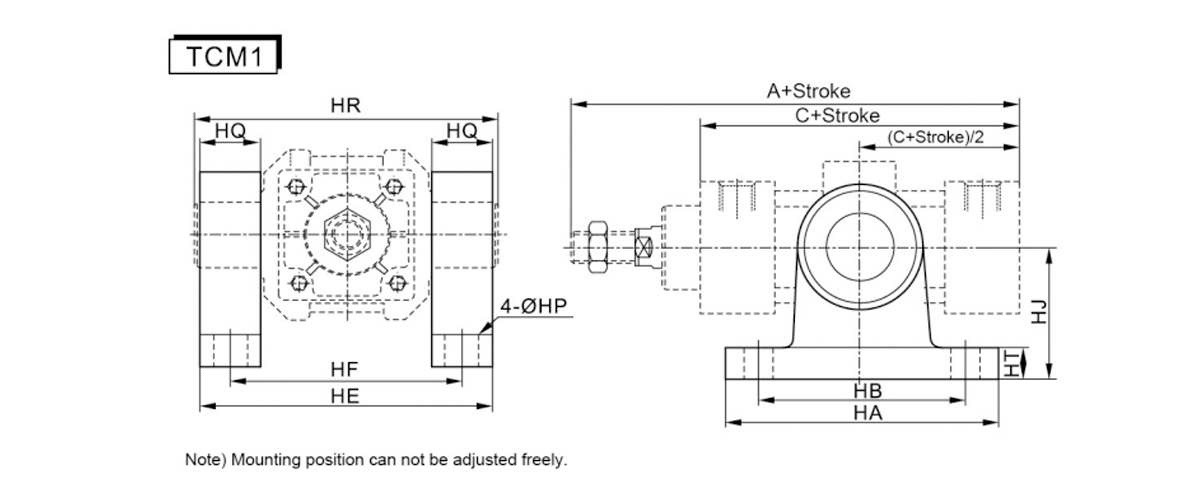

    Borestørrelse/symbol A C HA HB HAN HF HP HQ HR HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

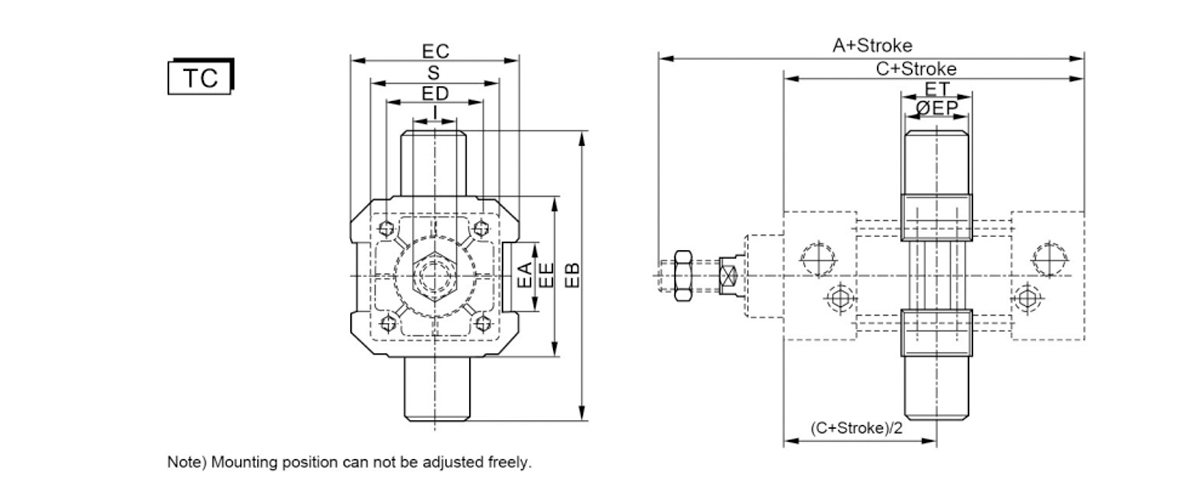

    Borestørrelse/symbol A C EA EB EC ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Installationsdimensionerne for andre redskaber er nøjagtig de samme som for C-SC-seriens cylindere.
