SC-serien (trækstangstype) standardcylinder Leverandører

Hjem / Produkter / Luftcylinder / Standard cylinder / SC-serien (trækstangstype) standardcylinder

SC-serien (trækstangstype) standardcylinder SC-serien (trækstangstype) standardcylinder
  • SC-serien (trækstangstype) standardcylinder
  • SC-serien (trækstangstype) standardcylinder
Standard cylinder

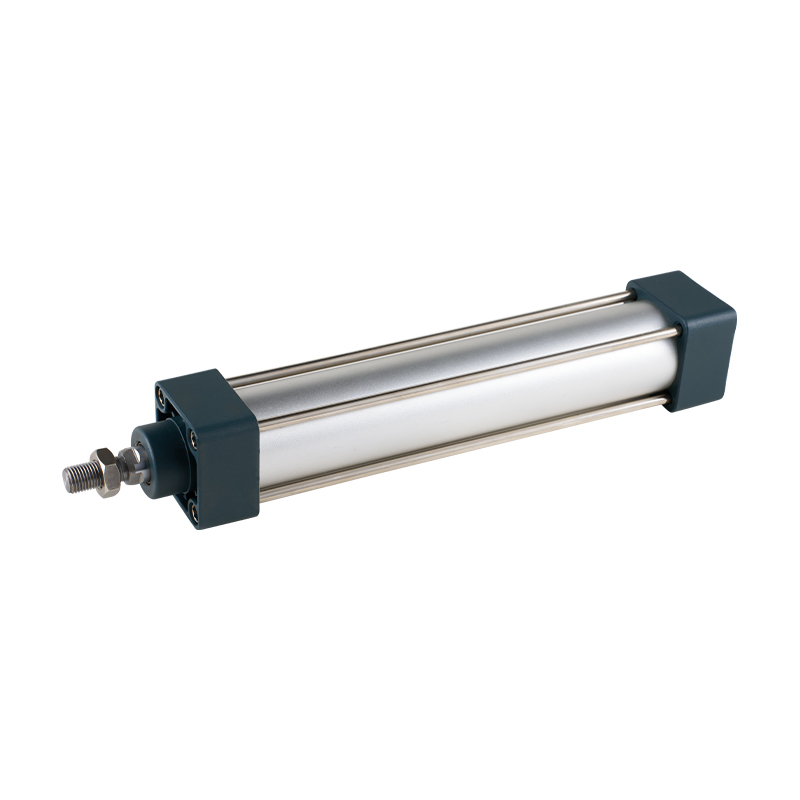

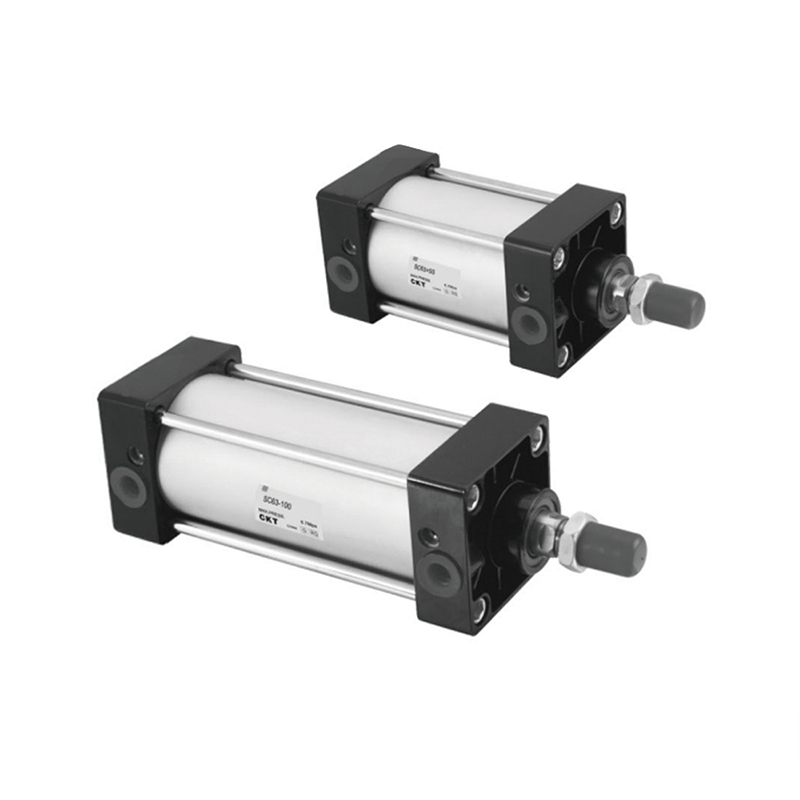

SC-serien (trækstangstype) standardcylinder

1. Stempeltætningen vedtager en specialformet tovejs tætningsstruktur med kompakt størrelse og olielagringsfunktion;
2. Det er en trækstangscylinder, og de forreste og bageste dæksler er forbundet til aluminiumsrørcylinderkroppen med søjler, som har god pålidelighed;
3. Sammenlignet med ISO15552 standardcylindre er længden af ​​SC-seriecylindre med samme cylinderdiameter mindre;
4. Cylinderbufferjusteringen er stabil;
5. Cylindre og cylinderinstallationstilbehør med forskellige specifikationer er tilgængelige for kunderne at vælge;
6. Vælg højtemperaturbestandige tætningsmaterialer for at sikre normal drift af cylinderen under 150 ℃ forhold.

E-mail: manager@cktworld.com
Download
FORRIGE：MBB Series Standard Cylinder
NÆSTE：Ingen næste artikel
  • Borestørrelse (mm) 32 40 50 63 80 100
    Handling Dobbeltvirkende
    Væske Luft (skal filtreres af 40μm filterelement)

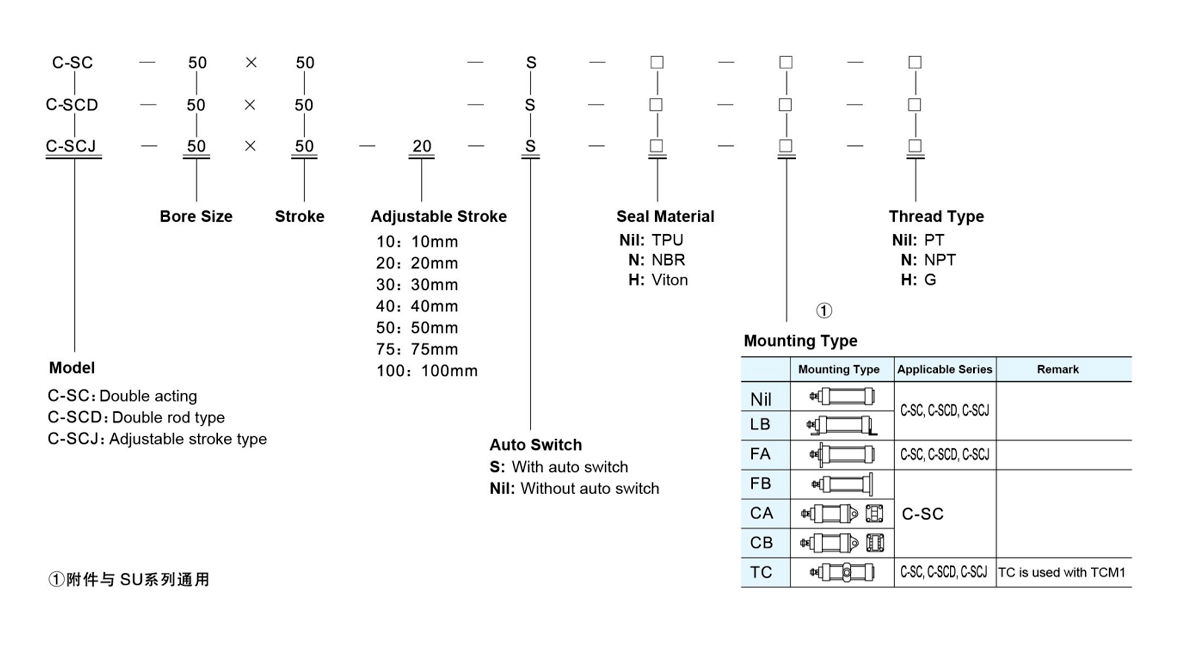

    Montering
    Type     		C-SC serien Bacis FA FB CA CB LB TC TCM1
    C-SCD,C-SCJ serien Bacis FA LB TC TCM1
    Driftstrykområde 0,1~1,0 MPa(14~145Psi)
    Bevistryk 1,5 MPa (215 psi)
    Driftstemperatur (℃) -20~80
    Driftshastighedsområde (mm/s) 30~800
    Slaglængdetolerance 0~250 1 251~1000 1,4 1001~1500 1,8
    Pude Justerbar hynde
    Pude Stroke(mm) 21 28 29
    *Portstørrelse PT1/8 PT1/4 PT3/8 PT1/2
    *NPT og G trådtyper er tilgængelige for forbindelsen.

  • Bore Sizel

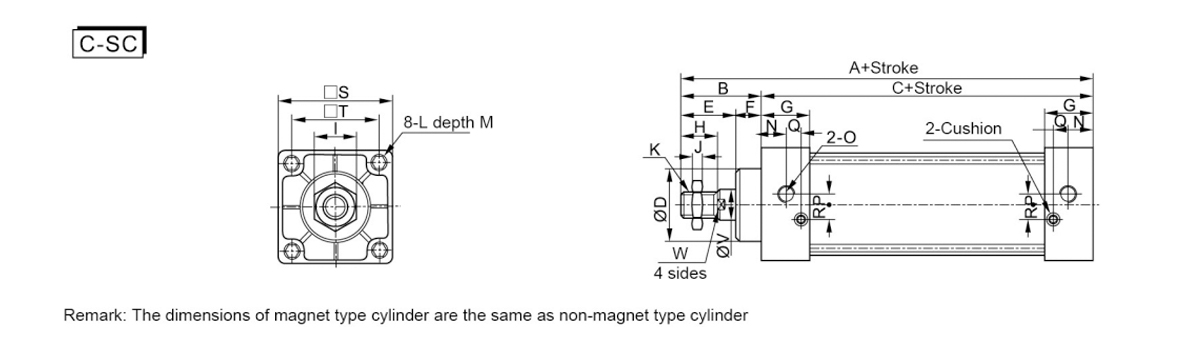

    Symbol     		A B C D E F G H I J K L M N O P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 13.7 G1/8" 3.5 7.5 7 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 13.5 G1/4" 6 8.2 9 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 13.5 G1/4" 8.5 8.2 9 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 13.5 G3/8" 7 8.2 8.5 75 56 20 17
    80 182 75 108 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G3/8" 10 9.5 14 94 70 25 22
    100 189 75 114 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 G1/2" 11 9.5 14 112 84 25 22
    125 246 101 145 57 69 32 40 54 39 11 M27×2 M12×1,75 15 20 G1/2" - - - 140 110 32 29
    160 315 135 180 65 80 36 50 60 52 14 M36×2 M16×2 15 25 G3/4" - - - 180 140 40 36
    200 334 149 185 80 80 48 50 60 52 14 M36×2 M16×2 30 25 G3/4" - - - 220 175 50 46
    250 384 189 195 90 119 70 50 84 65 21 M42×2 M20×2,5 30 25 G3/4" - - - 280 220 50 46
    320 440 206 234 110 126 80 55 96 75 24 M48×2 M24×3 40 27.5 G1" - - - 350 280 70 65
    400 440 190 250 128 110 80 60 70 85 28 M56×4 M30×3,5 40 30 G1" - - - 430 350 80 76

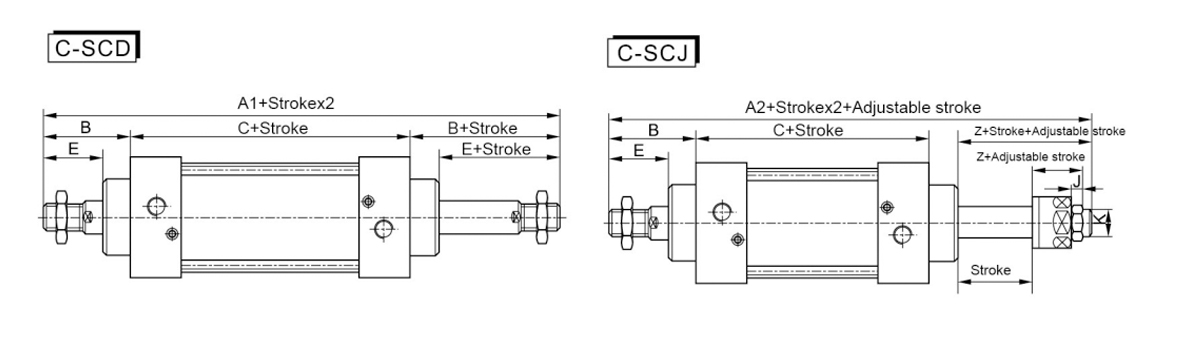

    Borestørrelse/symbol A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Bemærkning:
    1. Dimensionerne af magnet type cylinder er de samme som ikke-magnet type cylinder
    2. Den samme størrelse som C-SC standardtypen for modellen viser ikke størrelsen
