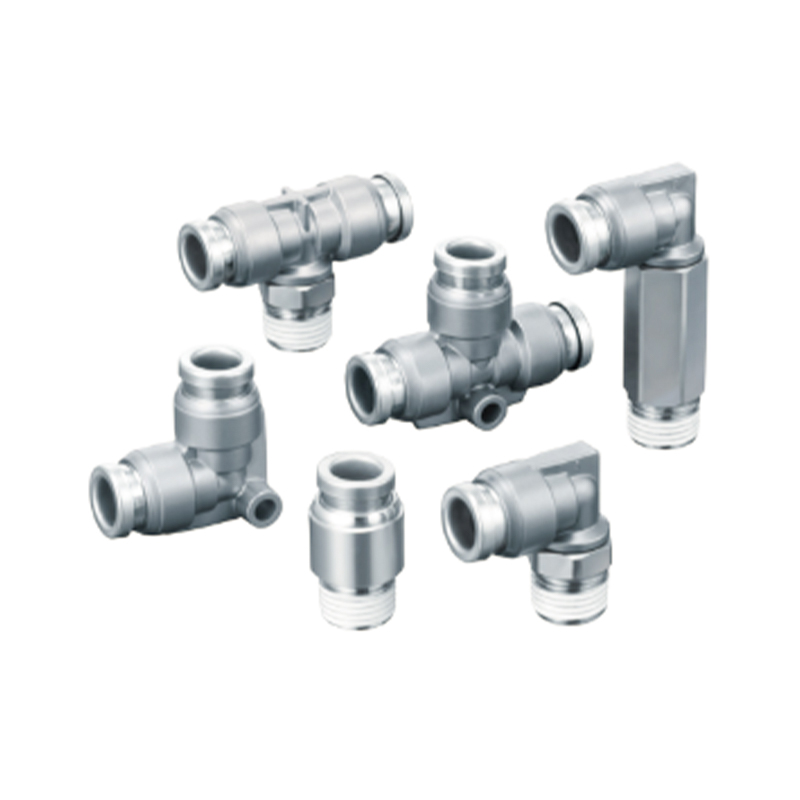

KQB2 Series rustfrit stål one touch fitting
  • KQB2 Series rustfrit stål one touch fitting
One Touch Fitting i rustfrit stål

KQB2 Series rustfrit stål one touch fitting

KQB2-serien af ​​rustfrit stål one-touch fitting anvender højkvalitets rustfrit stål integreret støbeteknologi, som er specielt designet til væsketransmissionsscenarier, der kræver hurtig demontering og pålidelig tætning, der opfylder de omfattende krav til renlighed og holdbarhed i industrielle miljøer.

Kernefunktioner
Materiale stabilitet: Strukturen i helt rustfrit stål har naturlig korrosionsbestandighed, undgår risikoen for medium forurening og tilpasser sig syrebaserede miljøer og temperatur- og tryksvingninger
Øjeblikkelig låsemekanisme: Push-pull envejs låsedesign realiserer blindbetjeningsforbindelse, og indbygget selvkompenserende tætningsring eliminerer lækagerisici
Udvidelse af systemkompatibilitet: Understøtter modulær serieforbindelse af flere rørdiametre, hvilket muliggør fleksibel konfiguration af grenknuder i komplekse rørledninger
Optimering af vedligeholdelsesomkostninger: Den værktøjsfrie demonterings- og monteringsfunktion forkorter udstyrets nedetid betydeligt, og fjederstrukturen kan udskiftes uafhængigt for at reducere vedligeholdelsesudgifter

E-mail: manager@cktworld.com
Download
FORRIGE：KQG2 Series SUS316 rustfrit stål one touch fitting
NÆSTE：Ingen næste artikel
  • Specifikationer
    Væske brugt Luft, vand, damp
    Trykområde Note 2) -100 kPa til 1 MPa Note 3)
    Trykprøvetryk 3,0 MPa
    Omgivelsestemperatur og væsketemperatur Note 4) -5 til 150°C (men ikke frosset) Note 3)
    Fedt brugt Ingen fedtspecifikation
    Tætning af gevinddele Med fugemasse
    Bemærk 1) Vand kan ikke bruges med bløde nylonslanger.
    Note 2) Da lækagen ikke er nul, skal du undgå at bruge vakuumvedligeholdelse til lækagetest osv. Note 3) Bekræft driftstrykområdet og driftstemperaturområdet for rørene.
    Note 4) Installer en foring under følgende forhold (undtagen □3.2).
    ·Når det bruges i miljøer eller med væsker udsat for pludselige temperaturændringer.
    ·Ved brug ved høje temperaturer.

    Velegnet til rør
    Rørmateriale FEP, PFA, nylon, blød nylon Note 1), polyurethan, polyolefin
    Rør udvendig diameter Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ Foring indstillede temperaturforhold
    Rør brugt Temperatur
    FEP rør/TH serien Over 80°C
    PFA-rør/TL-serien Over 120°C
    Reservedele
    Navn Yderdiameter af rør Model Materiale
    Pakning 一 M-5G3 SUS316
    Speciel FKM
    Panelmonteringsmøtrik Ø3,2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

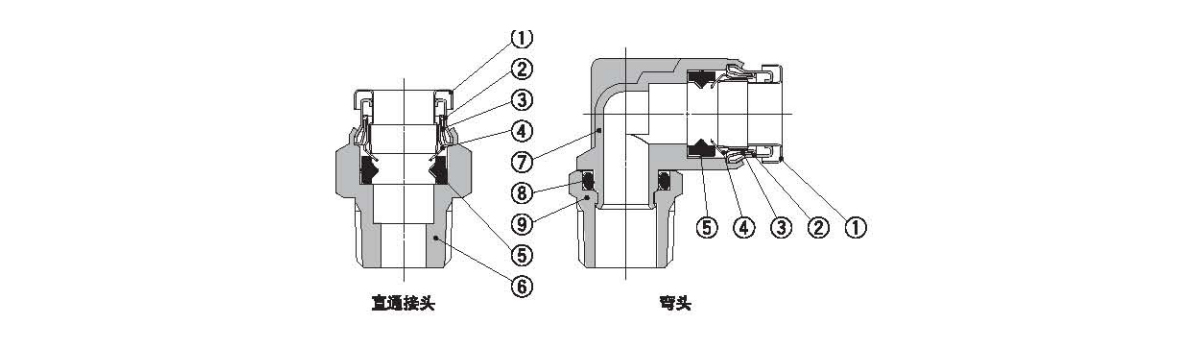

  • Nej. Navn Materiale
    1 Udløs ærmet SUS304
    2 Styrehylster 1 SUS304
    3 Styrehylster 2 SU8304
    4 Forårs klip SUS304
    5 Forsegling Speciel FKM (fluorbelægning)
    6 Lige forbindelseslegeme C3604 (elektroløs fornikling)
    7 Albuekrop SU8316
    8 O-ring Speciel FKM (fluorbelægning)
    9 Tryk ind-knap C3804 (elektroløs beryllium nikkelbelægning)

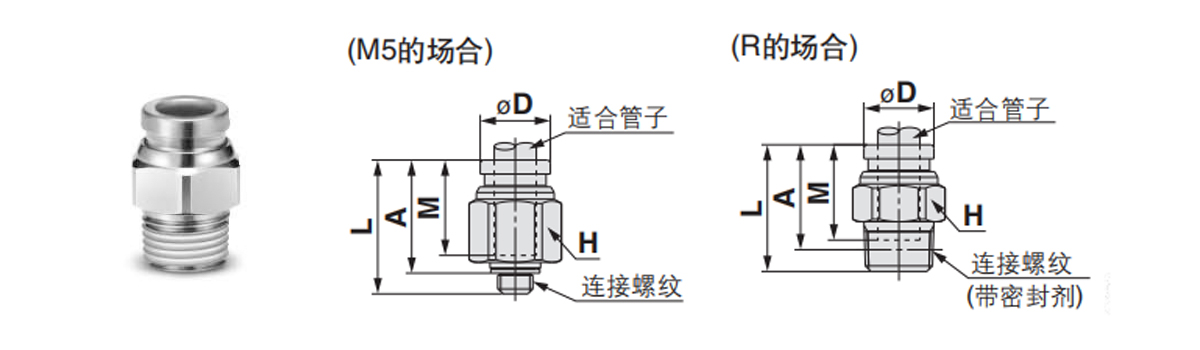

  • Lige stik: KQB2H
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    R,M     		Model H
    (sekskantede modsatte sider)     		ØD Note 1) L A※ M Note 2) Effektivt tværsnitsareal mm² Kvalitet g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Referencemål efter indskruning af skruen.
    Bemærk 1) Ø angiver den maksimale diameter.
    Bemærk 2) Angiver værdien ved brug af FEP-slange.
    Ø16 angiver værdien, når der kun bruges nylonslanger.

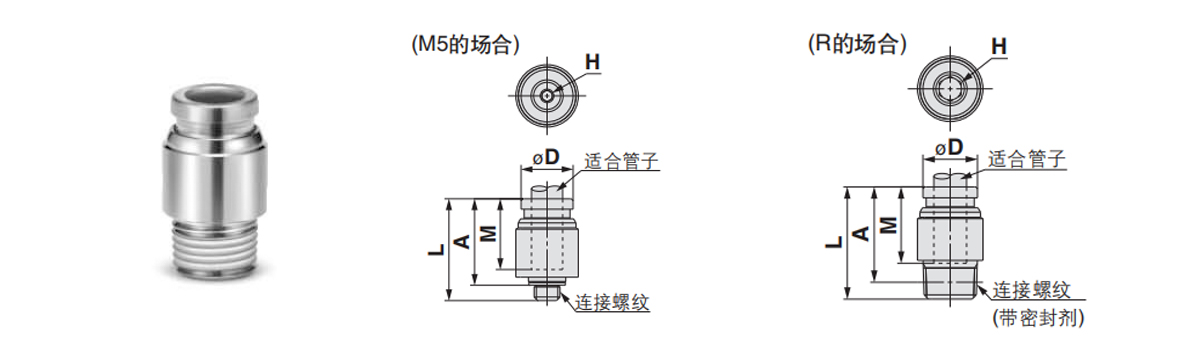

    Sekskantet stik: KQB2S
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    R,M     		Model H
    (sekskantede modsatte sider)     		ØD Note 1) L A※ M Note 2）Effektivt gebyr Areal mm² Kvalitet g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Referencemål efter skruning af gevindet.
    Bemærk 1) ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.
    Ø16 angiver kun værdier ved brug af nylonrør.

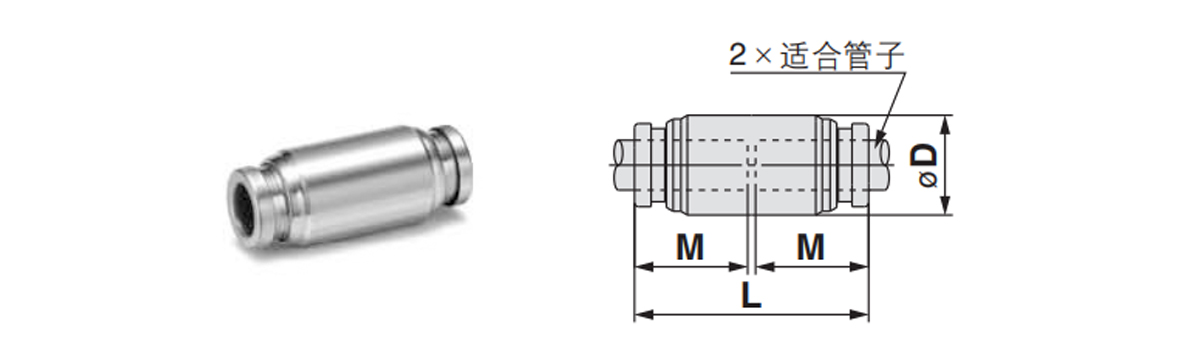

    Lige stik: KQB2H
    Velegnet til rør udvendig diameter mm Model ØD Note 1) L M Note 2) Effektivt tværsnitsareal mm² Kvalitet g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Note 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø16 angiver kun værdier ved brug af nylonslanger.

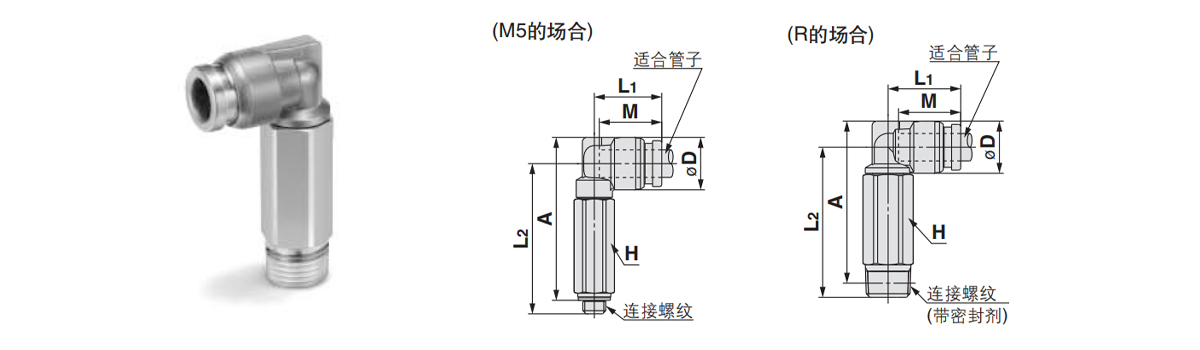

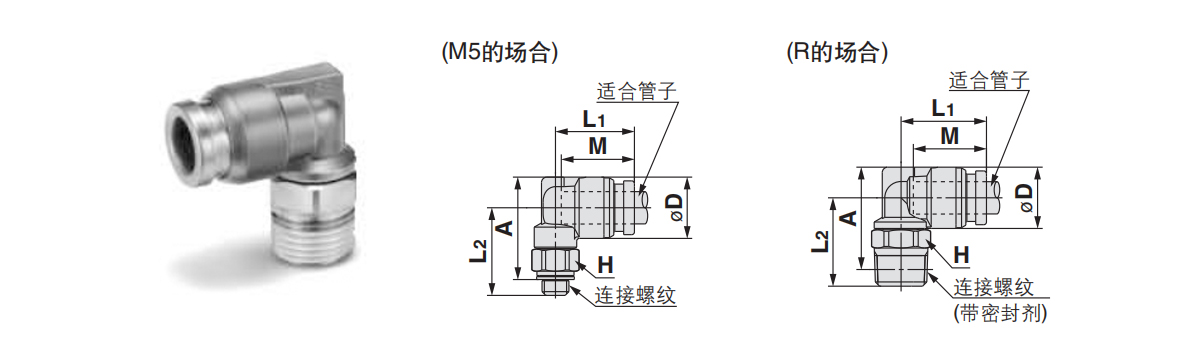

    Albue: KQB2L
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    R,M     		Model H
    (sekskantede modsatte sider)     		Note 1)
    ØD     		L1 L2 A※ M Note 2)
    Effektivt tværsnitsareal mm 2     		Kvalitet g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Referencemål efter indskruning af R-gevindet.
    Note 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø16 angiver værdier ved brug af nylonslange.

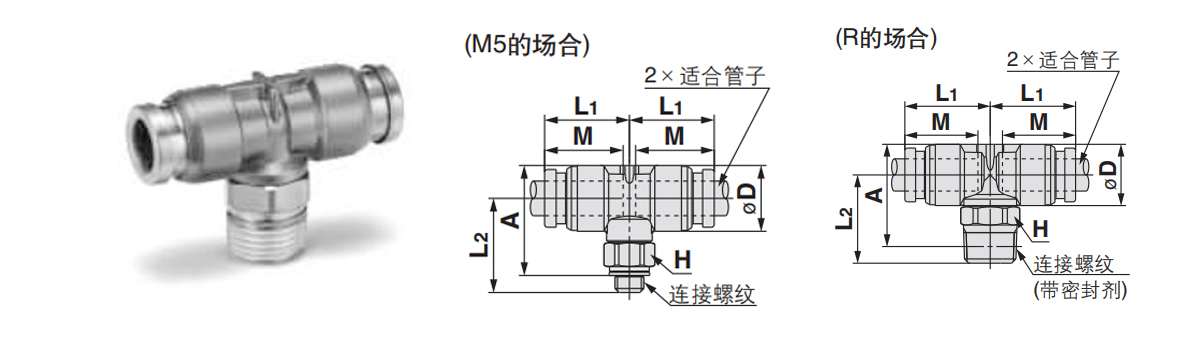

    Dobbeltrør T-formet stik: KQB2T
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    R,M     		Model H
    (sekskantede modsatte sider)     		Note 1)
    ØD     		L1 L2 A※ M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Referencemål efter indskruning af R-gevindet.
    Note 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø16 angiver kun værdier ved brug af nylonslanger.

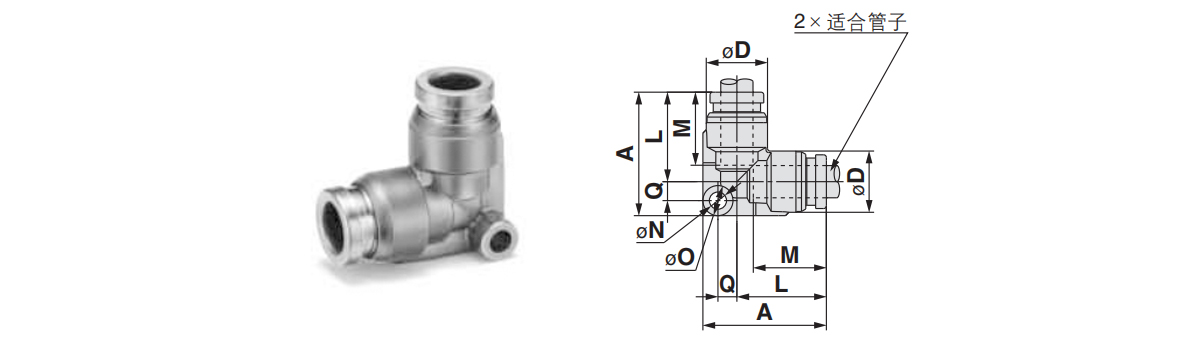

    Retvinklet albue: KQB2L
    Velegnet til rør udvendig diameter mm Model Note 1)
    6D     		L A Q M ØN O Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Note 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø18 angiver kun værdier ved brug af nylonslanger.

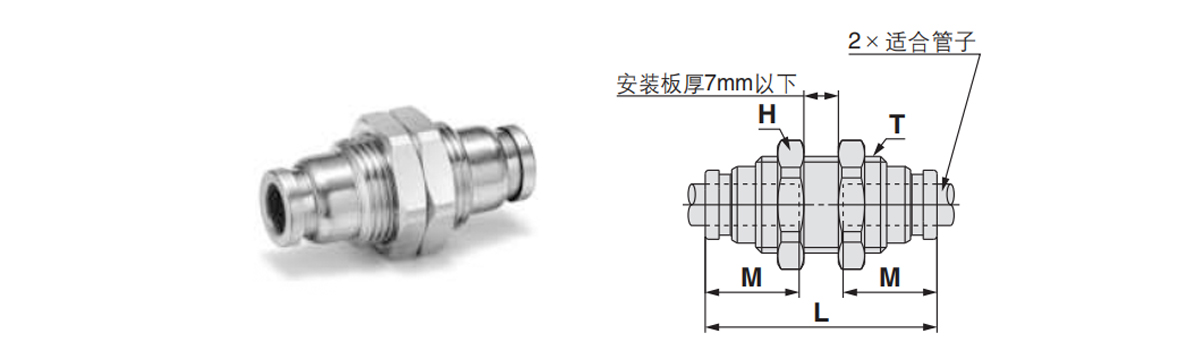

    Panelmonteret lige gennemstik: KQB2E
    Velegnet til rør udvendig diameter mm Model T
    (M)     		H
    (sekskantede modsatte sider)     		L Monteringshuller M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Bemærk: Værdier angiver dem for FEP-slanger.
    Ø16 angiver kun værdier for nylonslanger.

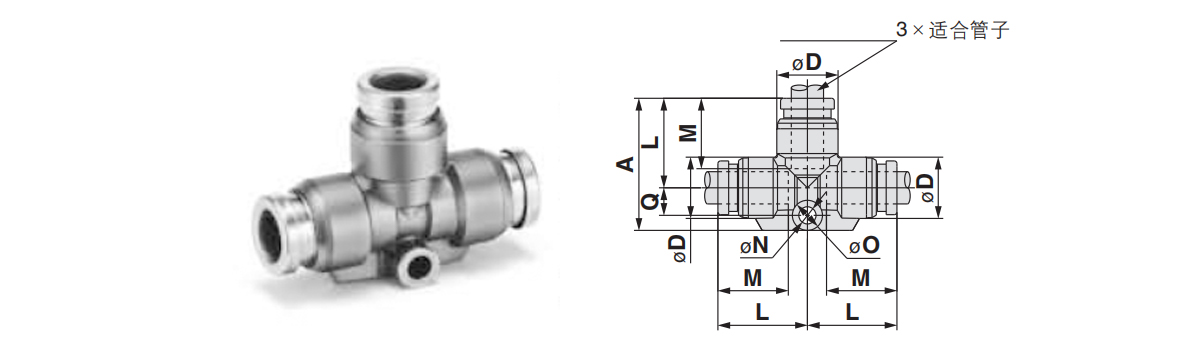

    T-formet rørfitting: KQB2T
    Velegnet til rør udvendig diameter mm Model Note 1)
    D     		L A Q M ØN ØO Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Bemærk 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø16 angiver kun værdier ved brug af nylonslanger.

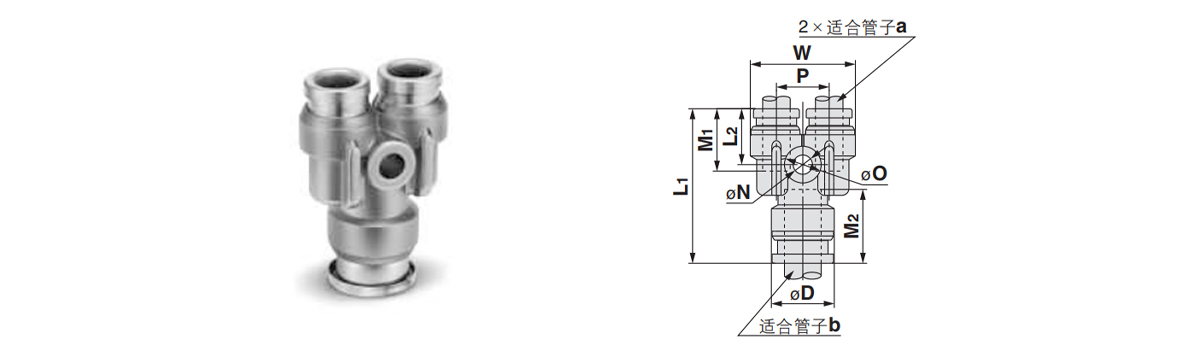

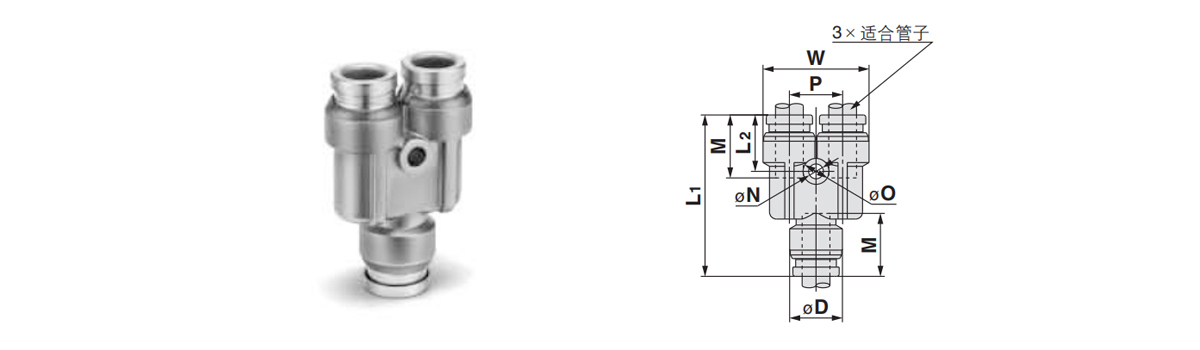

    Y-formet rørfitting: KQB2U
    Velegnet til rør udvendig diameter mm Model Note 1)
    ØD     		W L1 L P M ØN 60 Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Note 1)②ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.
    Ø16 angiver kun værdier ved brug af nylonrør.

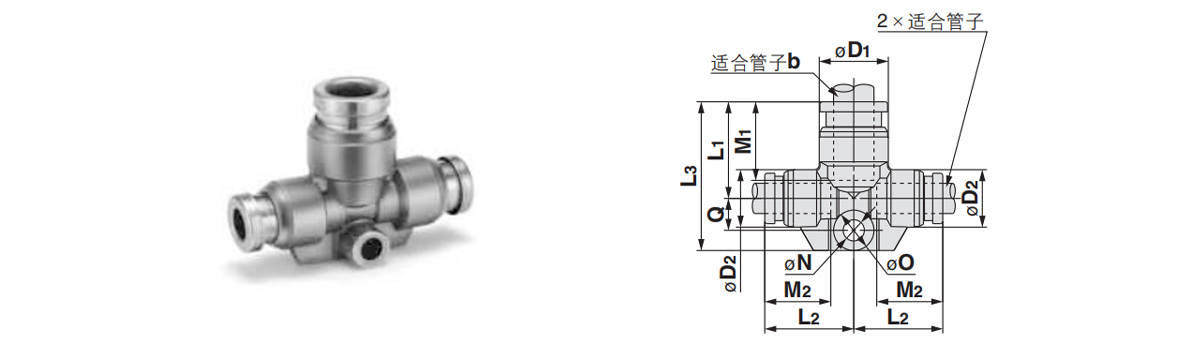

    Reducerende tee: KQB2T
    Velegnet til rør udvendig diameter mm Model Note 1)
    ØD1     		Note 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Bemærk 1) ØD1, ØD2  betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.

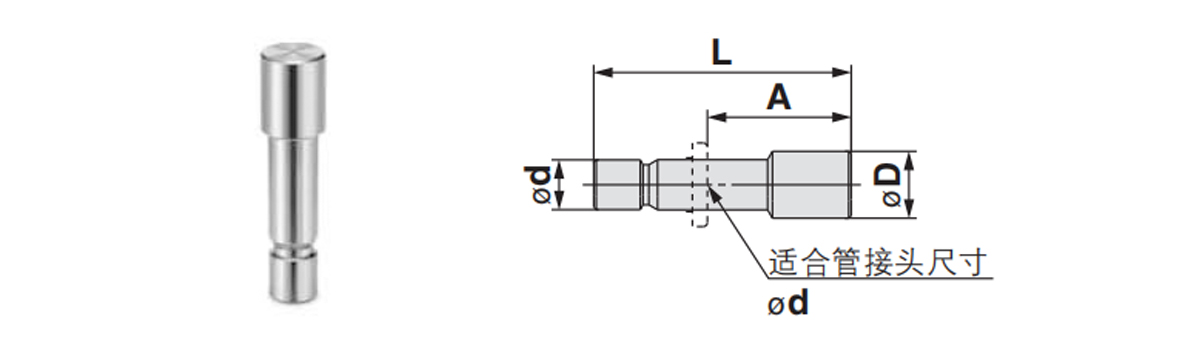

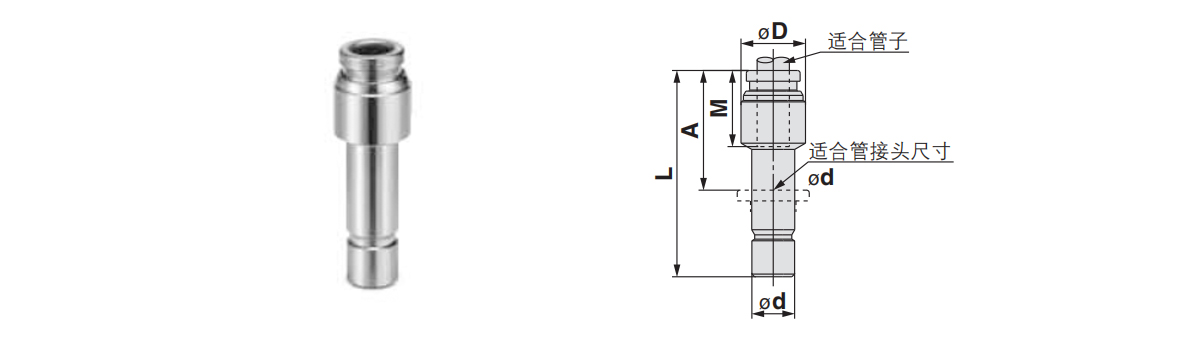

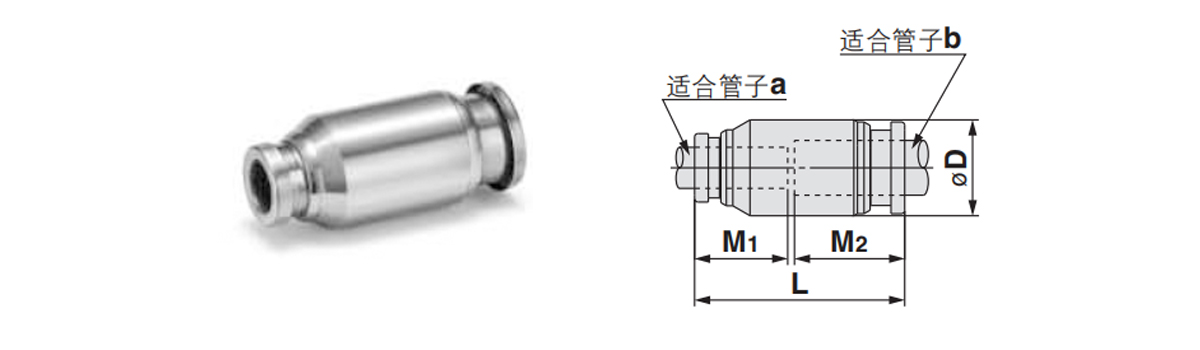

    Stik: KQB2R
    Velegnet til rør udvendig diameter mm Passende rørsamling størrelse od Model ØD Note 1) L A M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Bemærk 1) ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.

    Reducerende lige rør: KQB2H
    Velegnet til rør udvendig diameter mm Model ØD Note 1) L M1 M2 Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Note 1) ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.

    Reducerende Y-formet rørfitting: KQB2U
    Velegnet til rør udvendig diameter mm Model Note 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Bemærk 1) ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.

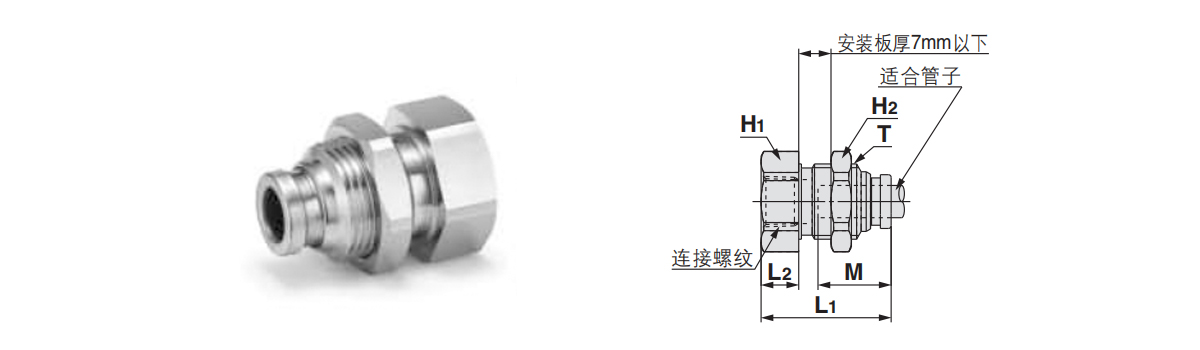

    Panelmonteret indvendigt gevind lige rørforbindelse: KQB2E
    Velegnet til rør udvendig diameter mm Forbindende gevind
    Pe     		Model T
    (M)     		Sekskant modsatte sider L1 L2 Monteringshul M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Hej H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Bemærk: Værdier angiver dem for FEP-slanger.
    Ø16 angiver kun værdier for nylonslanger.

    Lang albue: KQB2W
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    R,M     		Model H
    Sekskantede modsatte sider     		ØD Note 1) L1 L A※ M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Referencemål efter indskruning af F-gevindet.
    Bemærk 1) ØD betyder maksimal diameter.
    Note 2) Angiver værdier ved brug af FEP-rør.
    Ø18 angiver kun værdier ved brug af nylonrør.

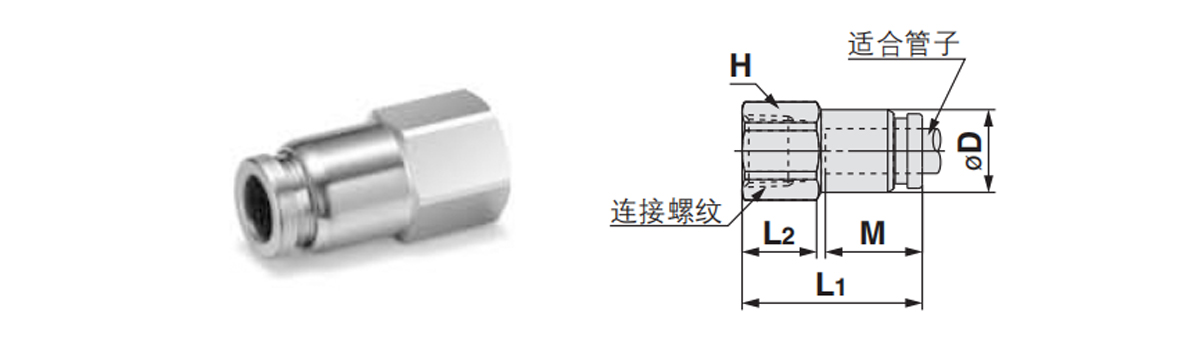

    Indvendig gevind lige igennem: KQB2F
    Velegnet til rør udvendig diameter mm Tilslutningsgevind
    Rc     		Model H
    (Sekskantede modsatte sider)     		ØD Note 1) L1 L2 M Note 2)
    Effektivt tværsnitsareal mm²     		Kvalitet g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Note 1) ØD betyder maksimal diameter.
    Bemærk 2) Angiver værdier ved brug af FEP-slange.
    Ø16 angiver kun værdier ved brug af nylonslanger.

    Stik: KQG2P
    Passende rørsamling størrelse od Model ØD L A Kvalitet g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Relaterede produkter

Blog & Nyheder

Vores seneste nyheder &
Blog

Vis mere

Ægte pålidelig kvalitet skiller sig naturligt ud.

Valg kommer fra tillid, og samarbejde kommer fra ærlighed.

  • Q: Hvor hurtigt kan vi få et svar, efter at vi har sendt dig en forespørgsel?

    Vi vil svare dig inden for 24 timer efter at have modtaget forespørgslen i hverdage.

  • Q: Er du en direkte producent eller en handelsvirksomhed?

    Vi er en producent, og vi har egen international salgsafdeling. Så vi kan producere og sælge helt selv.

  • Q: Kan du lave skræddersyede produkter?

    Ja, vi kan udvikle og producere produkter i henhold til tegninger eller prøver leveret af kunder.

  • Q: Hvordan garanterer din virksomhed produktkvalitet?

    Først og fremmest vil vi foretage inspektionen efter hver proces. For de færdige produkter vil vi udføre 100% inspektion i henhold til kundernes krav og den internationale standard.

  • Q: Hvor eksporteres dine produkter hovedsageligt til?

    Vores produkter eksporteres hovedsageligt til Tyskland, USA, Danmark og mere end et dusin lande i Europa og Nordamerika
