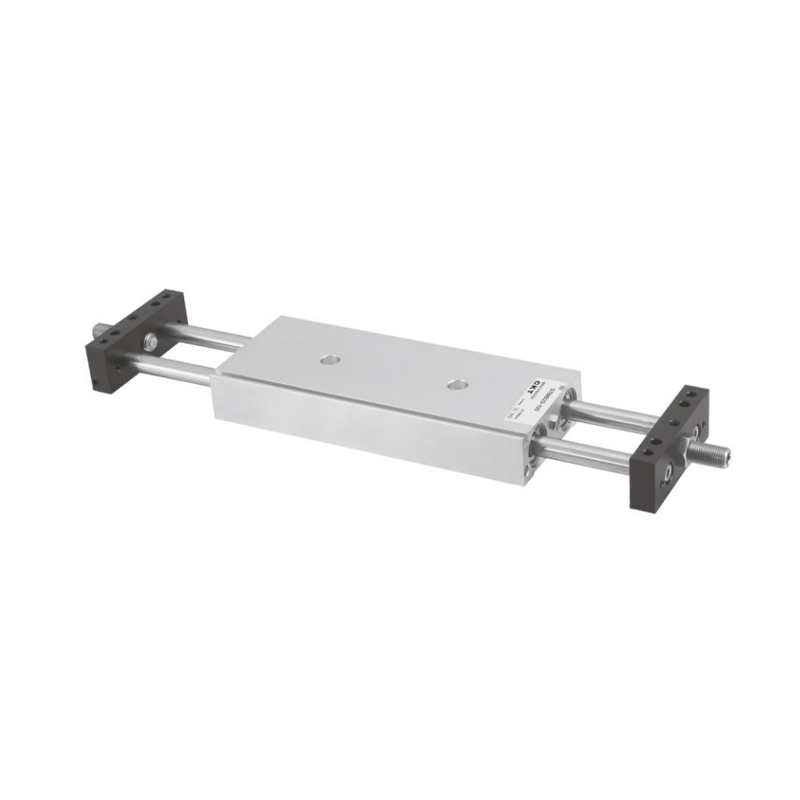

STM Series Slide Cylinder (Ø10~Ø25)
  • STM Series Slide Cylinder (Ø10~Ø25)
Slide Cylinder

STM Series Slide Cylinder (Ø10~Ø25)

1. To installations- og fastgørelsesformer: kropsinstallation eller skyderinstallation;
2. Dobbelt stempelstangsstruktur gør, at cylinderen har bedre anti-bøjnings- og anti-torsionsydelse og kan modstå store bevægelsesbelastninger eller laterale belastninger;
3. Bufferanordninger såsom anti-kollisionspuder eller olietryksbuffere i begge ender kan effektivt bremse slaghastigheden og forlænge cylinderens levetid;
4. Vælg højtemperaturbestandige tætningsmaterialer for at sikre normal drift af cylinderen under 150 ℃ forhold.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：MXH-serien lille glidecylinder (lineær guide) (Ø6~Ø20)
  • Standard        Specifikation
    Borestørrelse (mm) 10 16 20 25
    Handling Dobbeltvirkende
    Væske Luft
    Driftstrykområde 0,1~1,0MPa (14~145psi)
    Bevistryk 1,5 MPa (215 ps)
    Driftstemperatur (℃) -20~70
    Driftshastighedsområde (mm/s) 30~500
    Slaglængdetolerance 1.00
    Pude Nul Kofangerpude eller oliebuffer (ekstraudstyr)
    *Ikke-roterende nøjagtighed ±0,1° ±0,05°
    *Rørport M5×0,8 PT1/8
    *Ikke-rotationsnøjagtighed refererer til den vinkel, som cylinderens fikseringsplade kan rotere, når cylinderen er helt tilbagetrukket.
    **NPT- og G-gevindtyper er tilgængelige til rørforbindelsen.
    Bemærk: C-STM-serien er fuldt magnetisk.

  • Standard specifikation
    Borestørrelse (mm) Standard slaglængde (mm) Max.Stroke Tilladt slagtilfælde
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Bemærk: 1. Inden for det tilladte slaglængdeområde, når slaglængden er større end den maksimale slaglængde, vil der blive udført ikke-standardbehandling. For andre specielle slag, kontakt venligst vores firma.

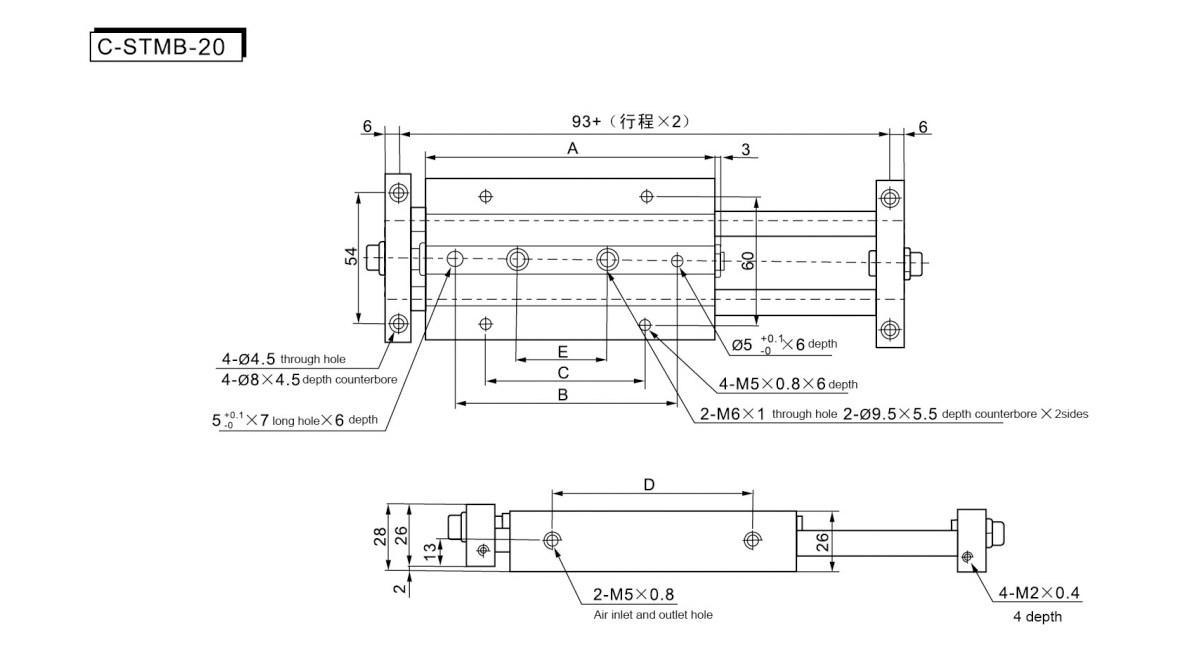

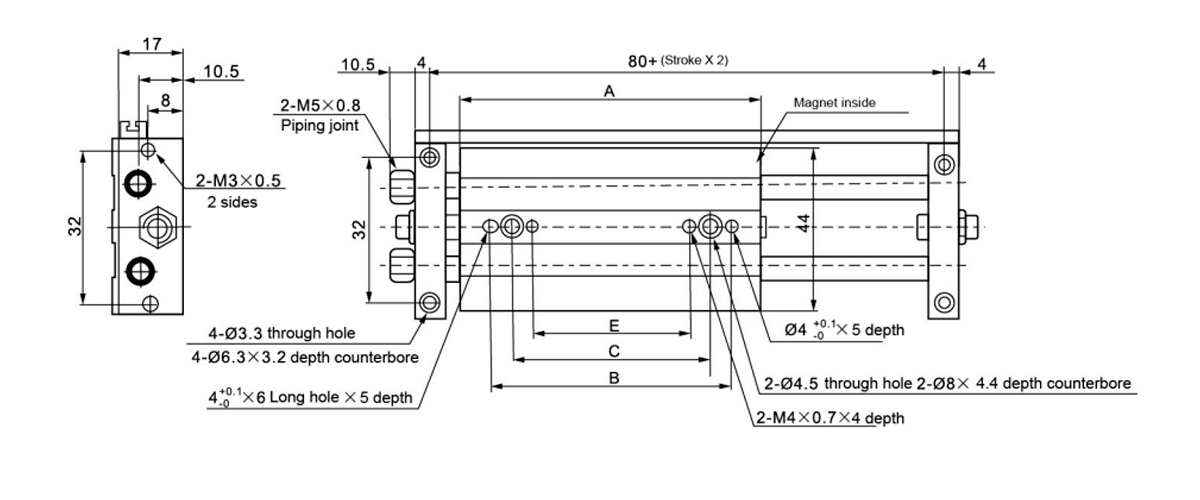

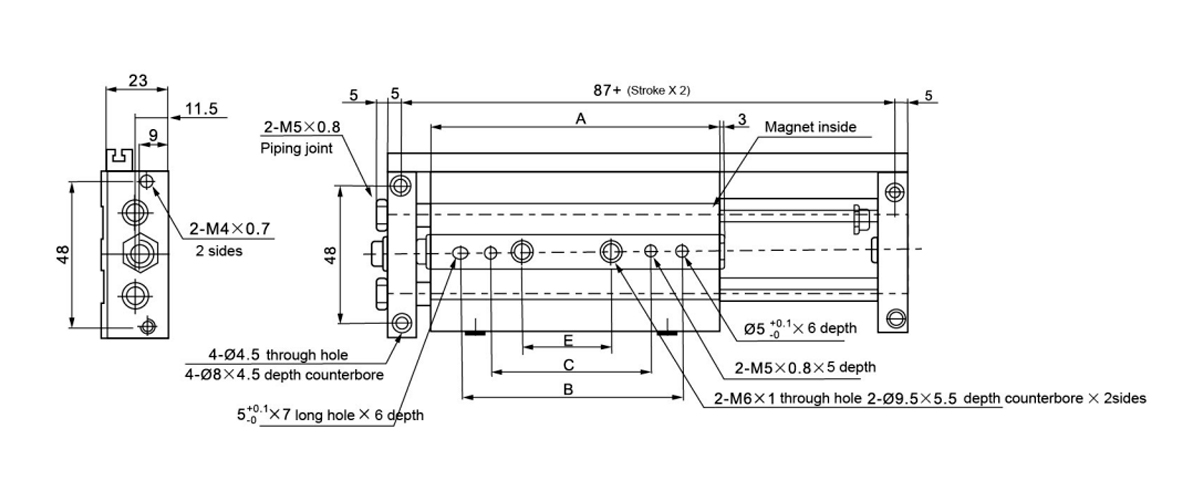

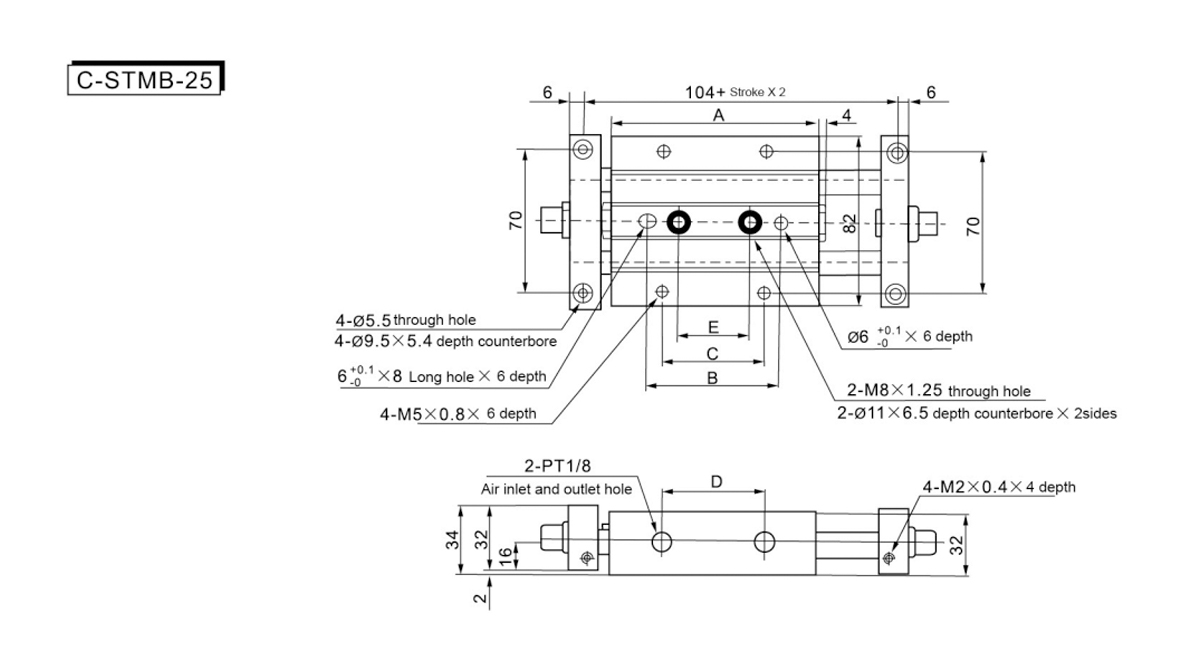

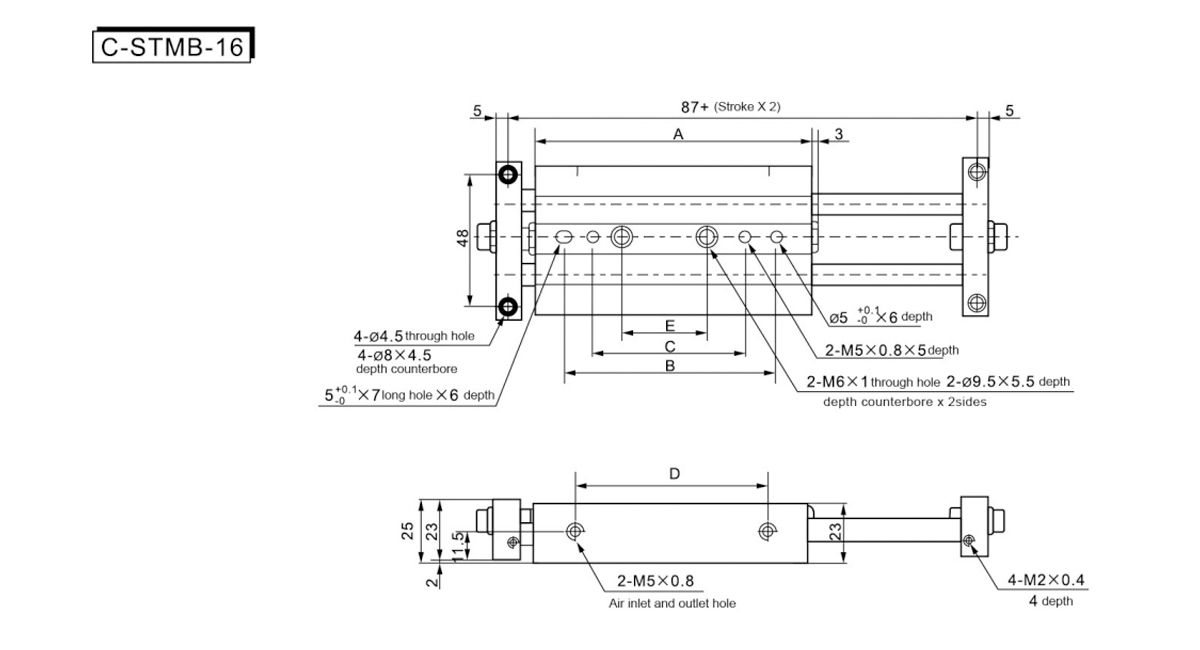

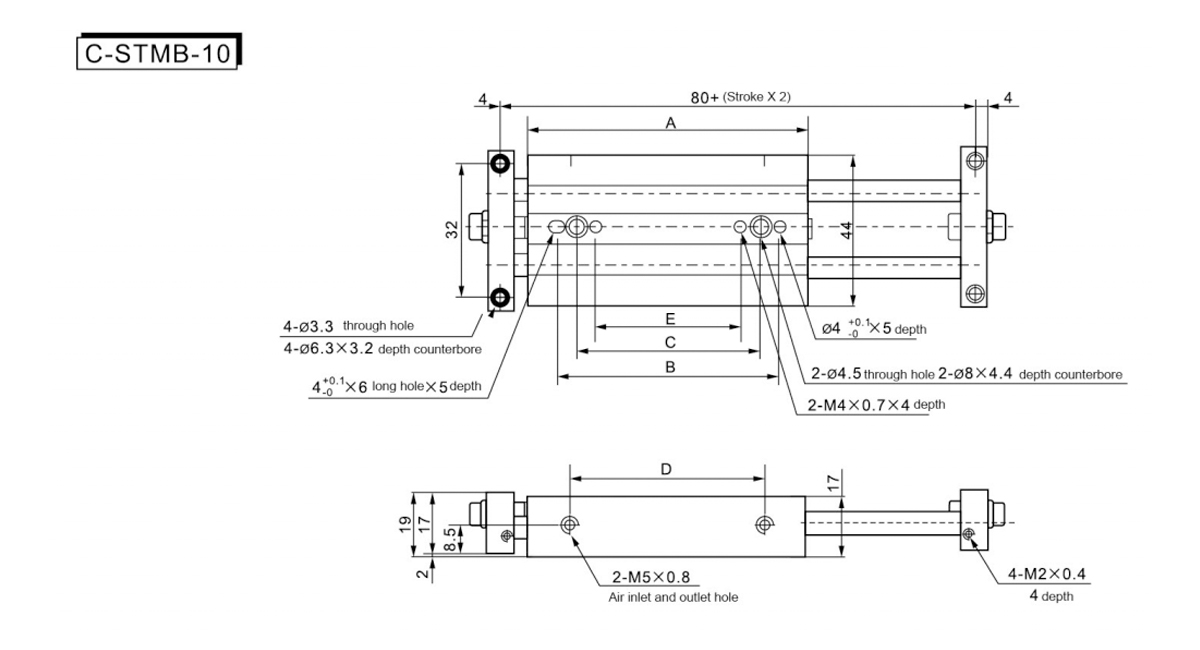

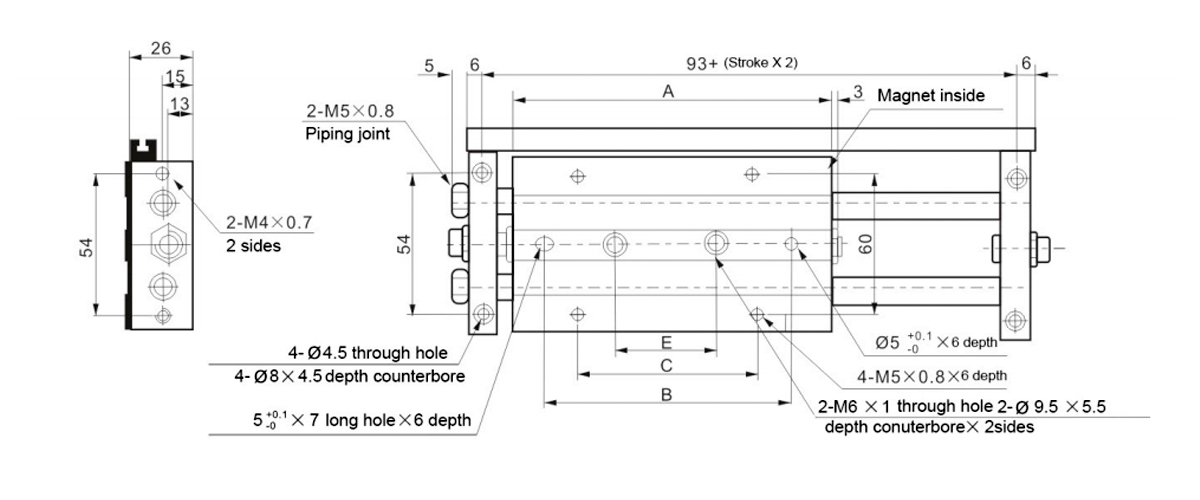

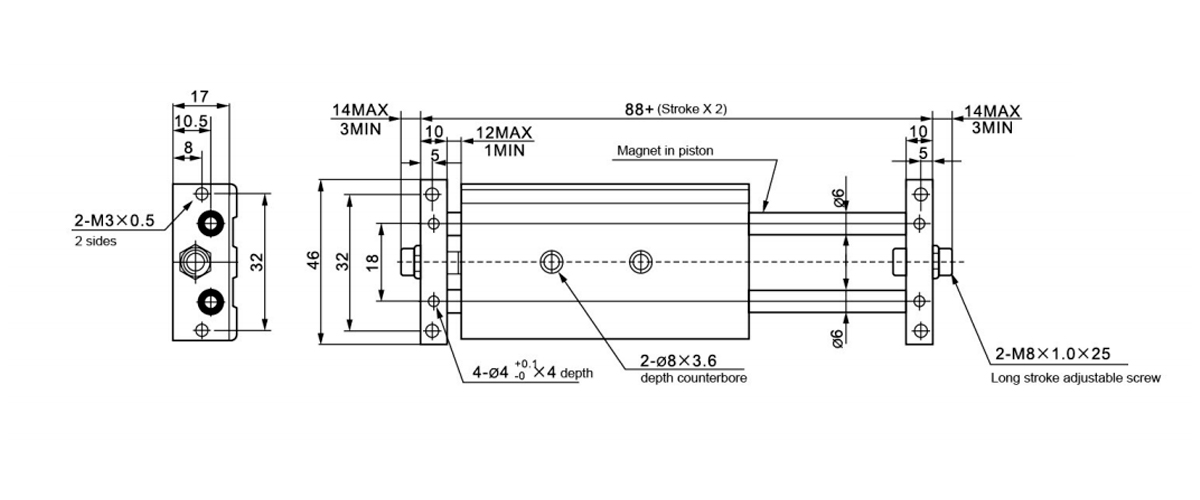

    Slagtilfælde/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Slagtilfælde/Symbol A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

    Slagtilfælde/Symbol A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

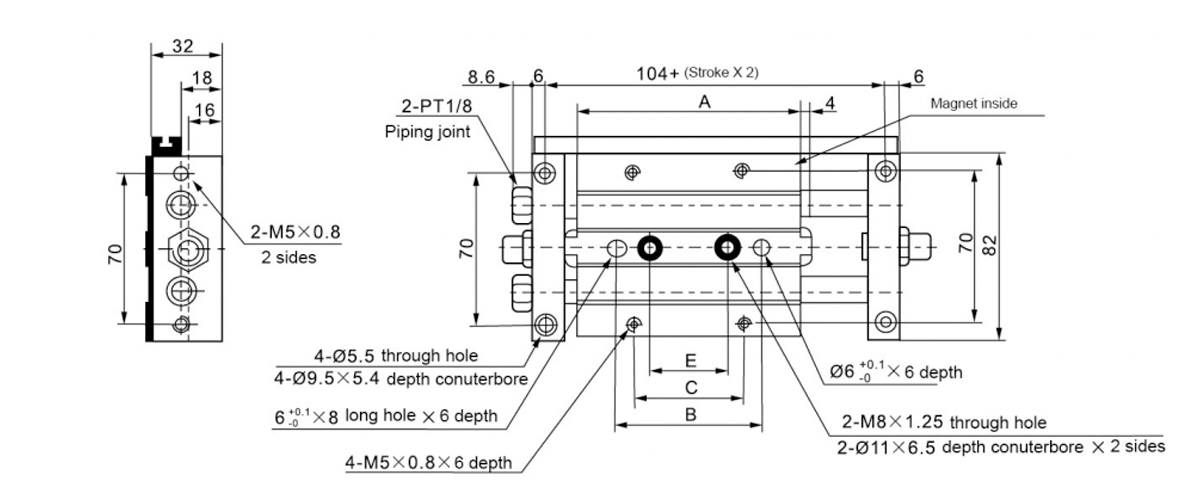

    Slagtilfælde/Symbol A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

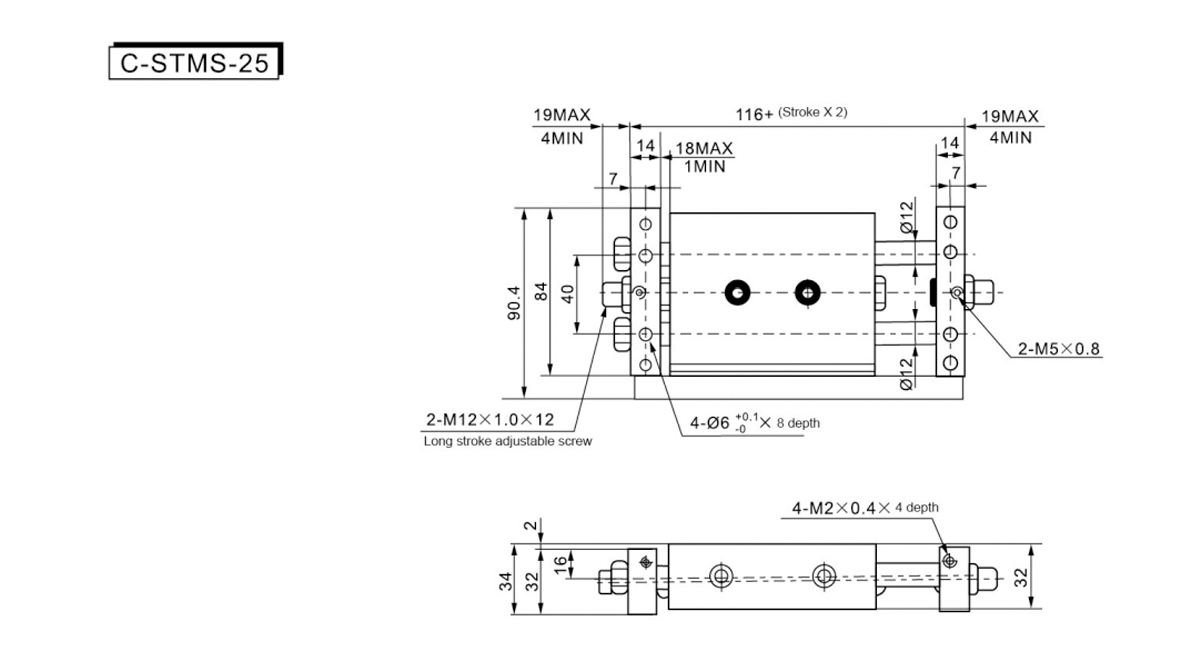

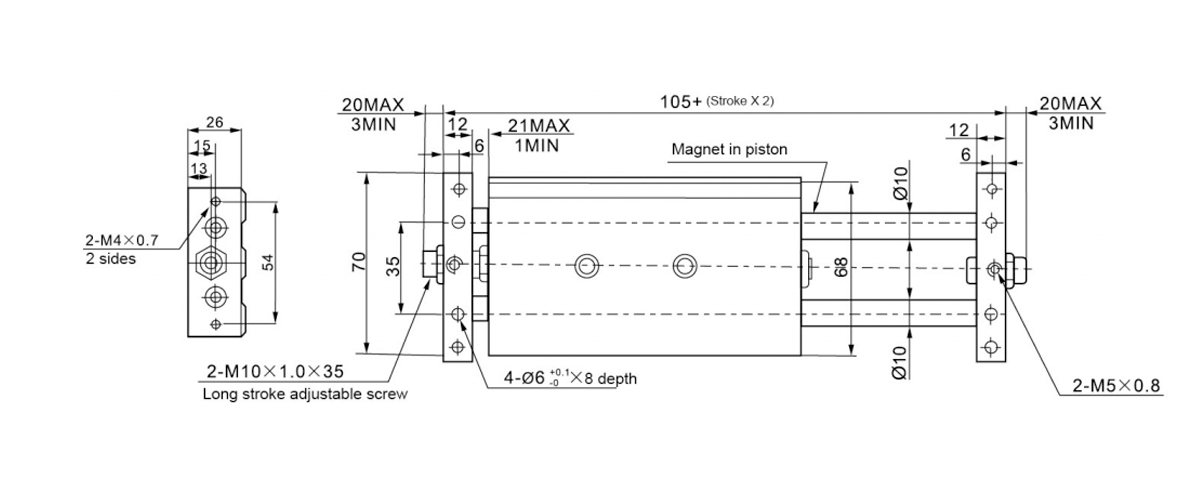

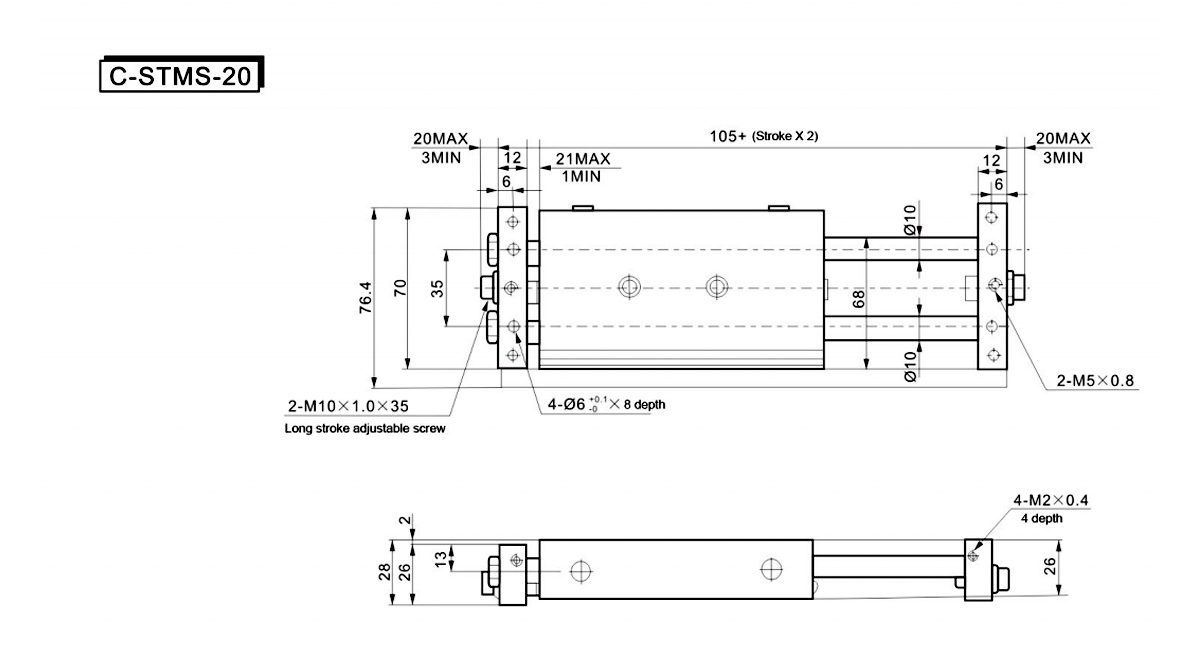

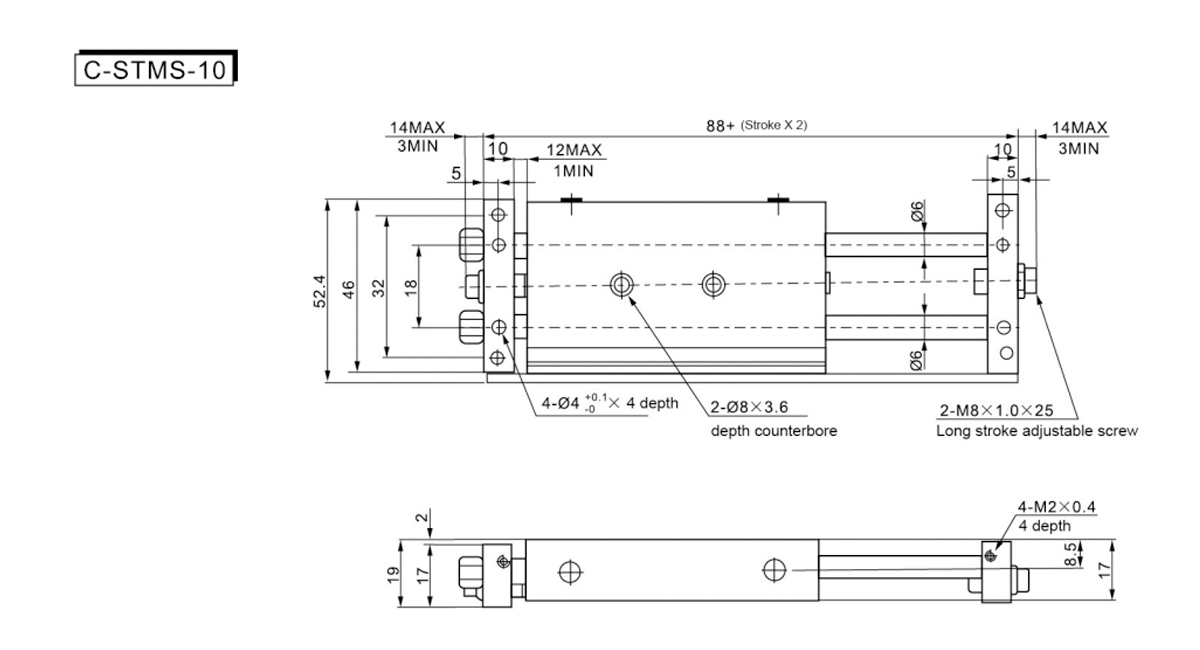

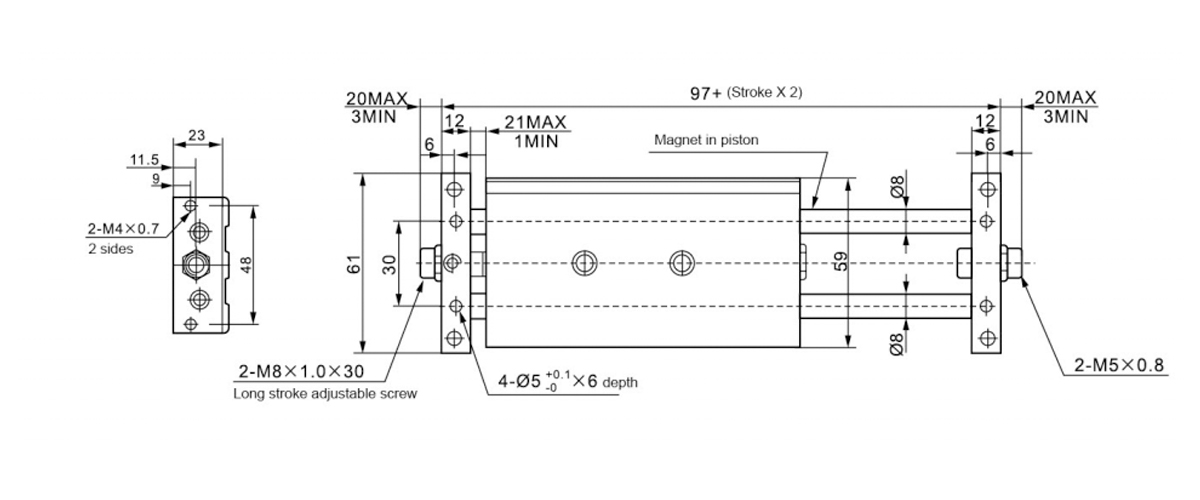

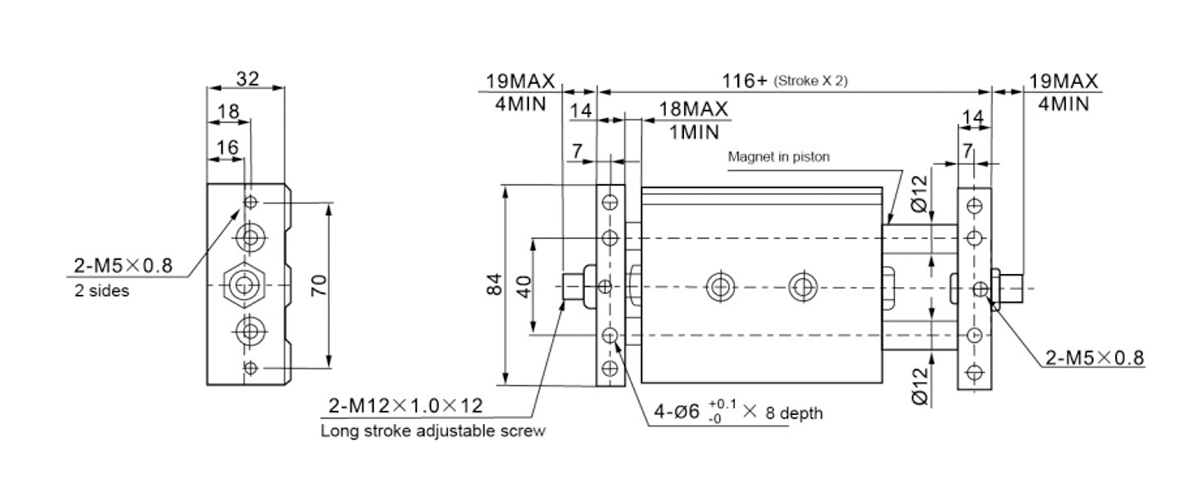

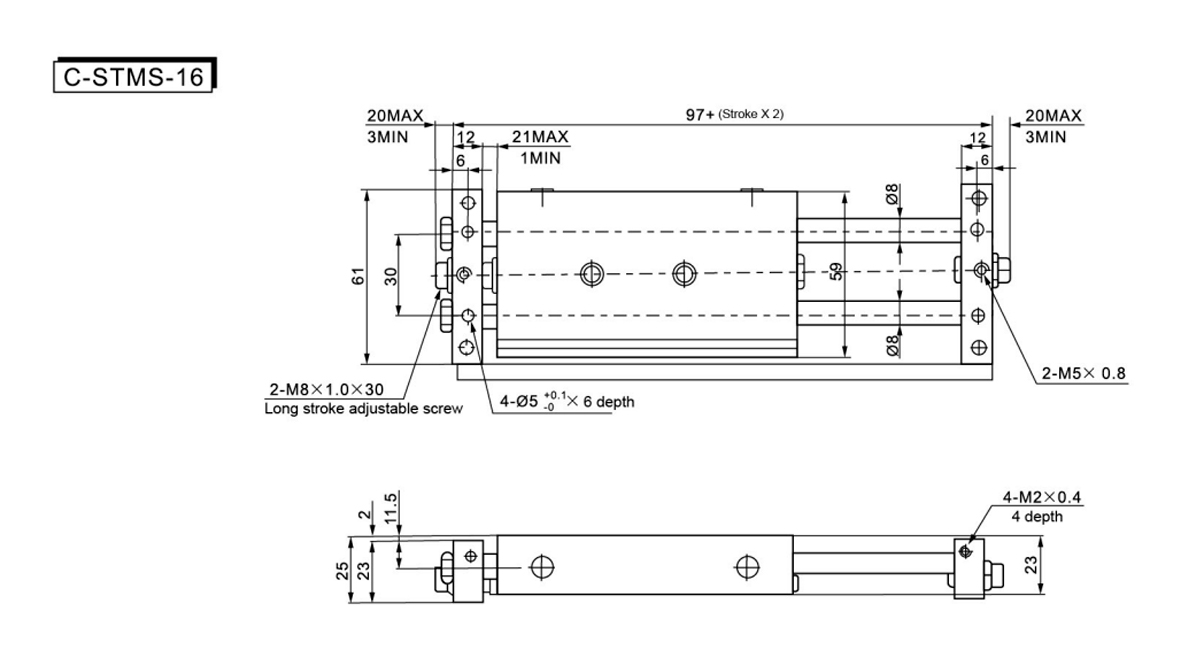

    Slagtilfælde/Symbol 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Slagtilfælde/Symbol A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

    Slagtilfælde/Symbol A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Slagtilfælde/Symbol A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
