MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type Leverandører

Hjem / Produkter / Luftcylinder / Slide Cylinder / MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type

MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type
  • MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type
  • MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type
Slide Cylinder

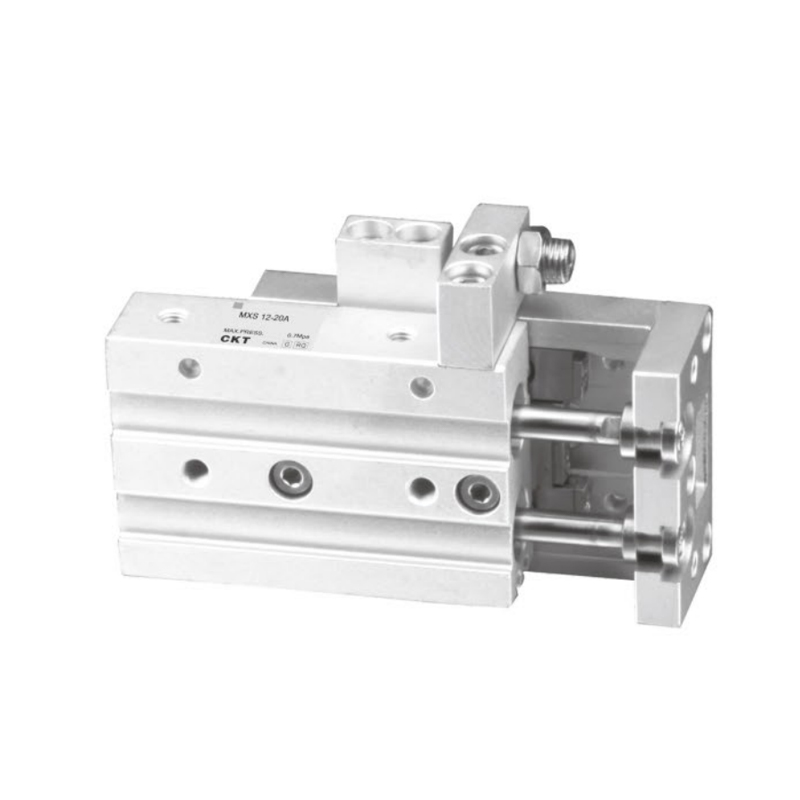

MXS Series Slide Cylinder (Cross Roller Guide) Dobbeltcylinder type

1. Valgfrit med justerbar slaganordning (0-5 mm);
2. Dobbelt cylinder design, 2 gange udgangskraft, tyndt volumen;
3. Cylinderen og arbejdsbænken kombineres for at reducere den samlede størrelse;
4. Tværrullestyrdesignet er vedtaget, friktionen er lille, der er ingen afstand mellem cylinderen og arbejdsbænken, egnet til præcisionssamling;
5. Kan installeres fra tre sider;
6. Indbygget magnetisk ring type, magnetisk kontakt kan installeres.

E-mail: manager@cktworld.com
Download
FORRIGE：MXQ Series glidecylinder (cirkulerende lineær guide) Dobbeltcylindertype (Ø6~Ø25)
NÆSTE：Ingen næste artikel
  • Specifikation
    Model C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Borestørrelse mm) Ø6x2
    (lig med Ø8)     		Ø8x2
    (lig med Ø11)     		Ø12x2
    (lig med Ø17)     		Ø16x2
    (lig med Ø22)     		Ø20x2
    (lig med Ø28)     		Ø25x2
    (lig med Ø35)
    Væske Luft
    Handling Dobbeltvirkende
    Maks. Sorking Tryk 07 MPa
    Min. Arbejdstryk 0,15 MPa
    Temperatur -10～ 60℃ (Ingen frysning)
    Stempelhastighed 50 ~ 500 mm/s
    Pude Gummi kofanger (standard))
    Smøring Ikke påkrævet
    Tilslutningsdiameter M3×0,5 M5×0,8 Rc 1/8
    *Brug venligst ISOVG32, hvis du vil bruge smøring.

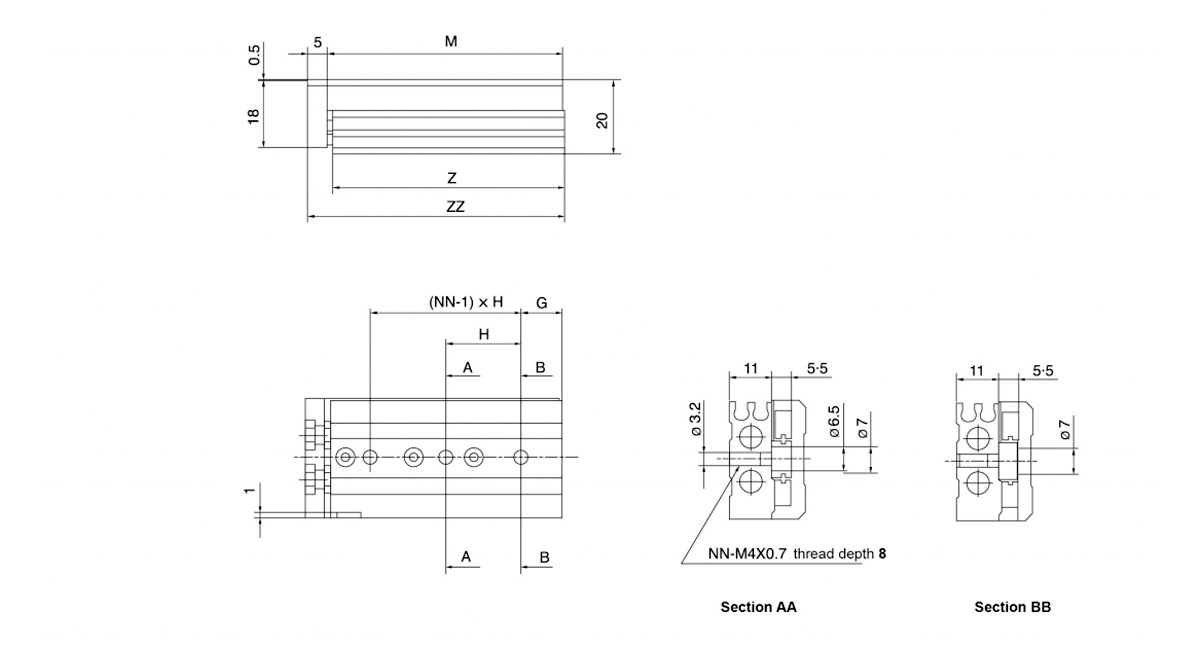

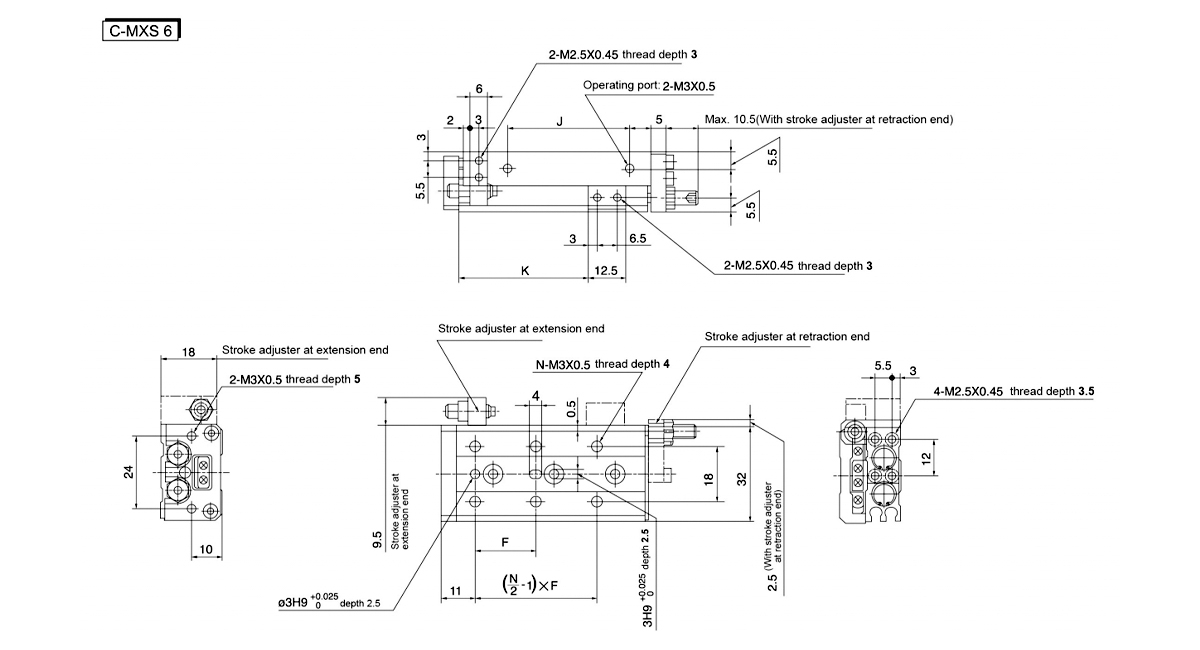

  • Model F N G H NN 1 J K M Z ZZ
    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

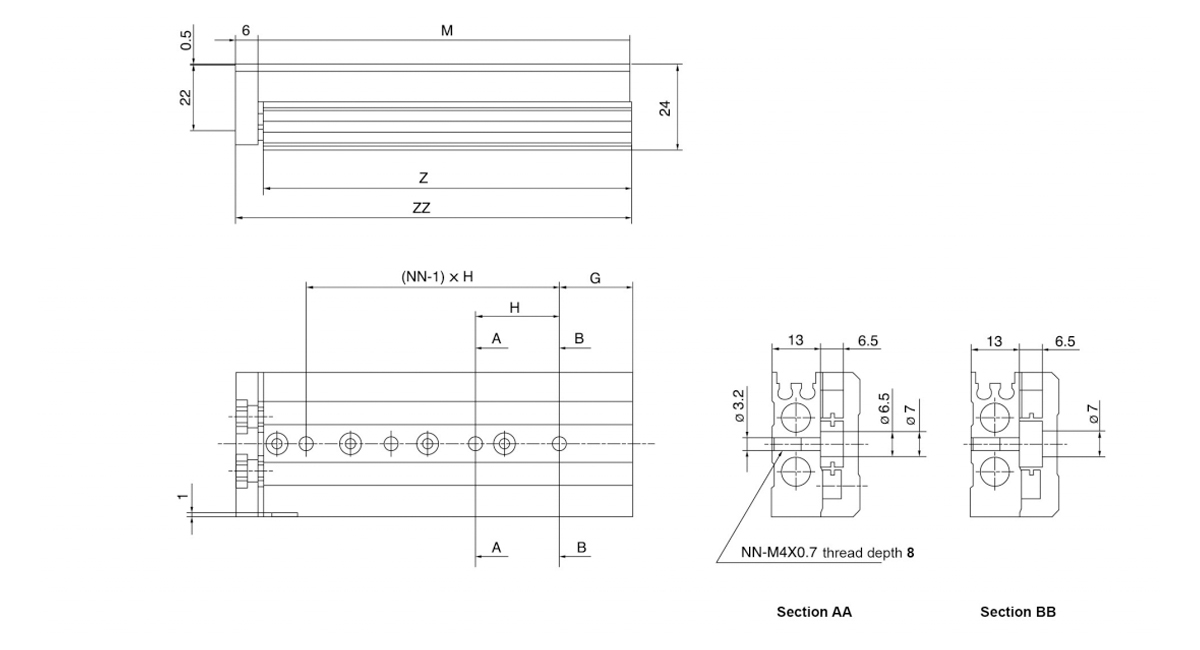

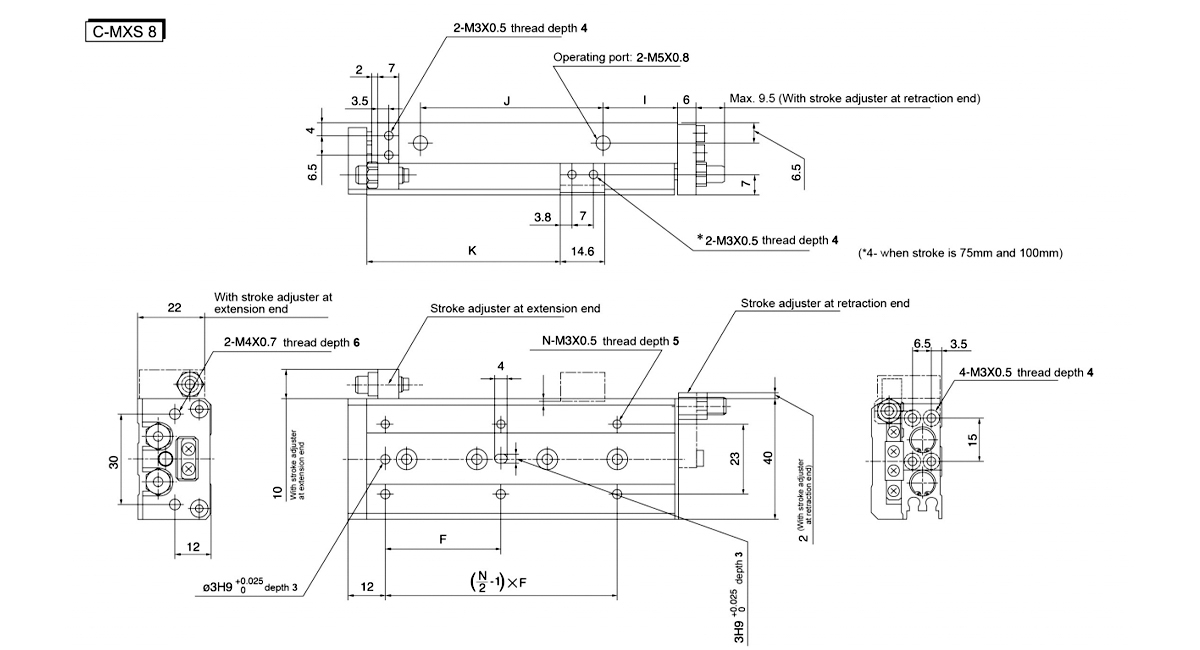

    Model F N G H NN I J K M Z ZZ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

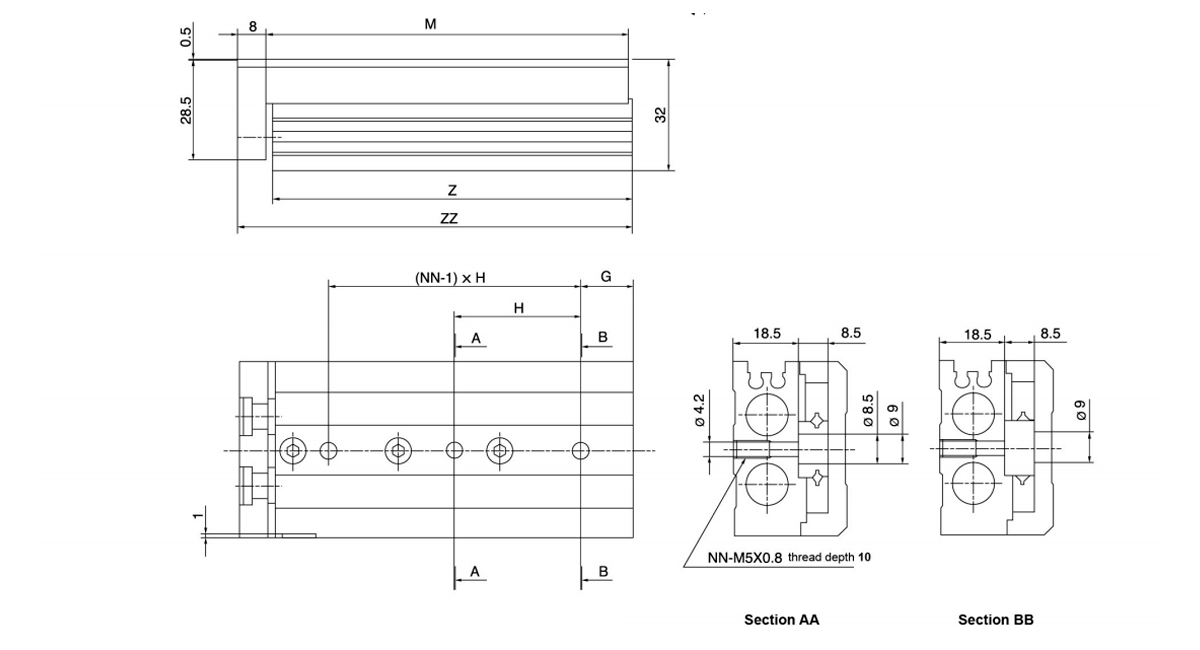

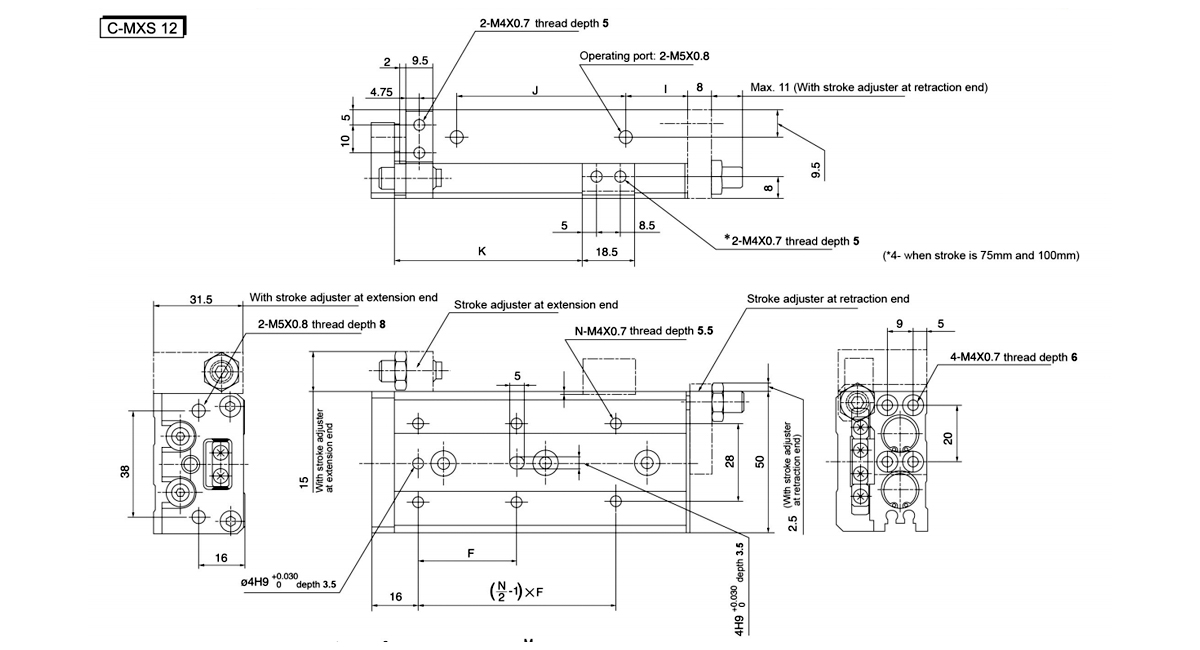

    Model F N G H NN 1 J K M Z ZZ
    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

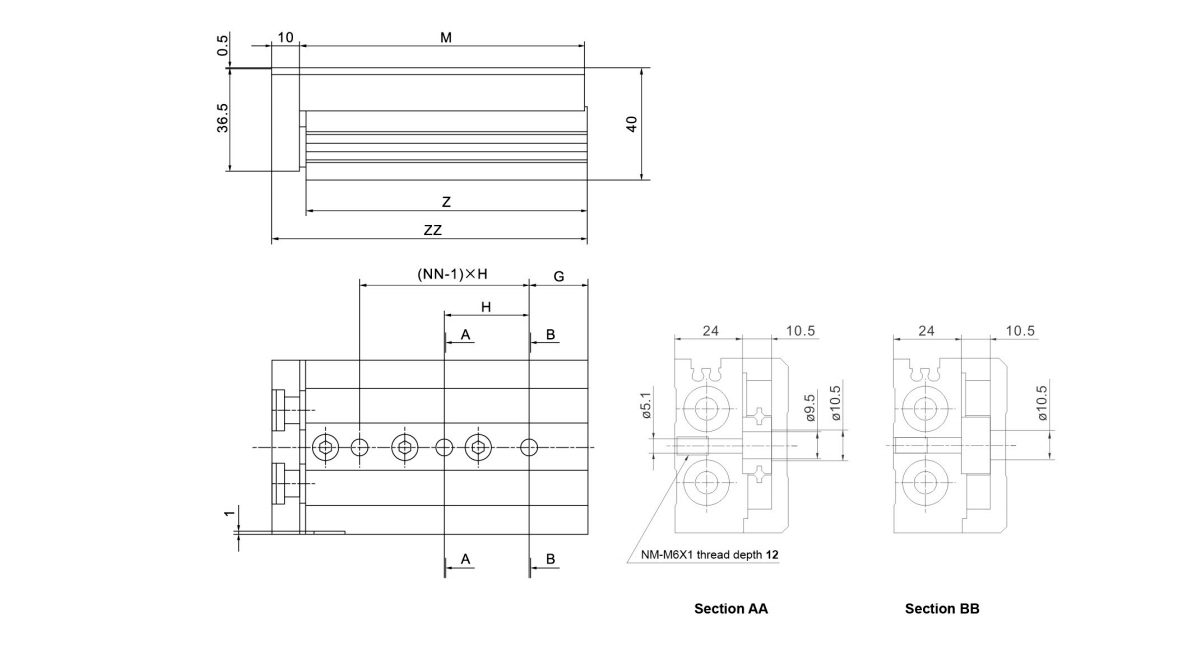

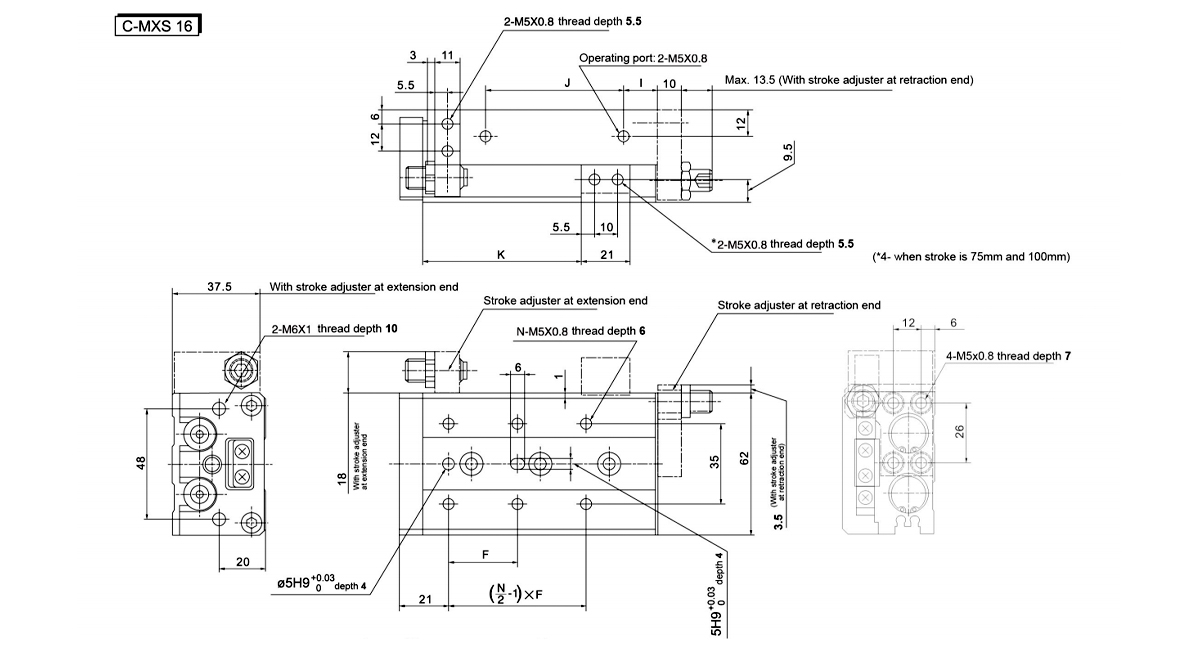

    Model F N G H NN 1 J K M Z ZZ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

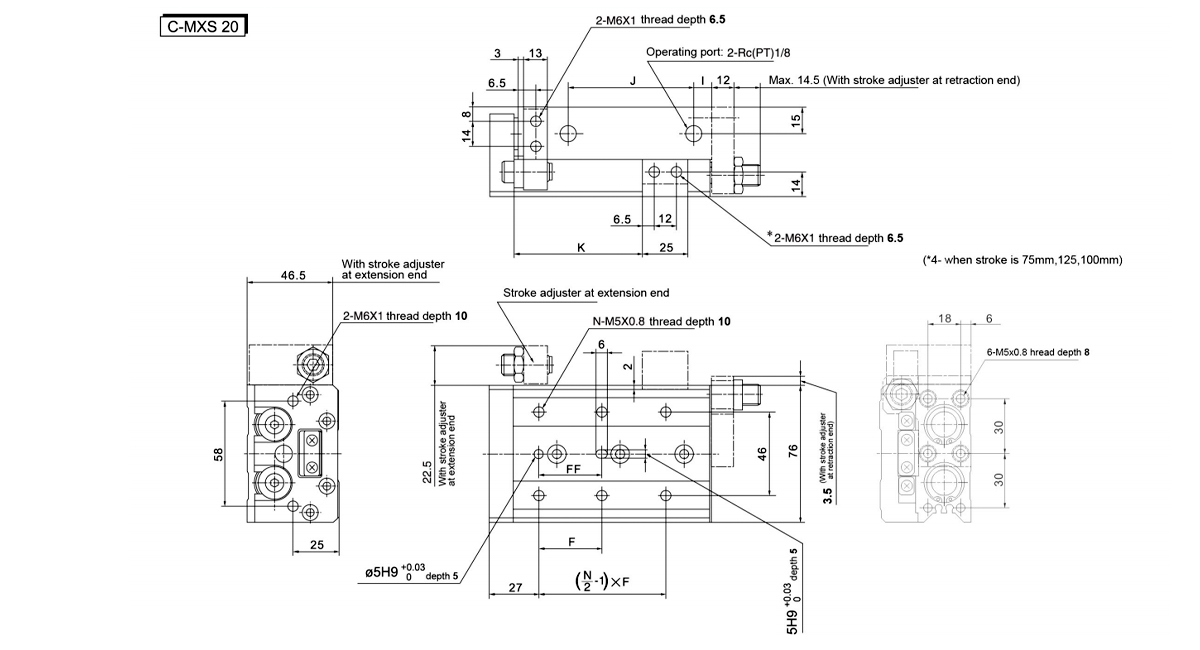

    Model F FF N G H NN - J K M Z ZZ
    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

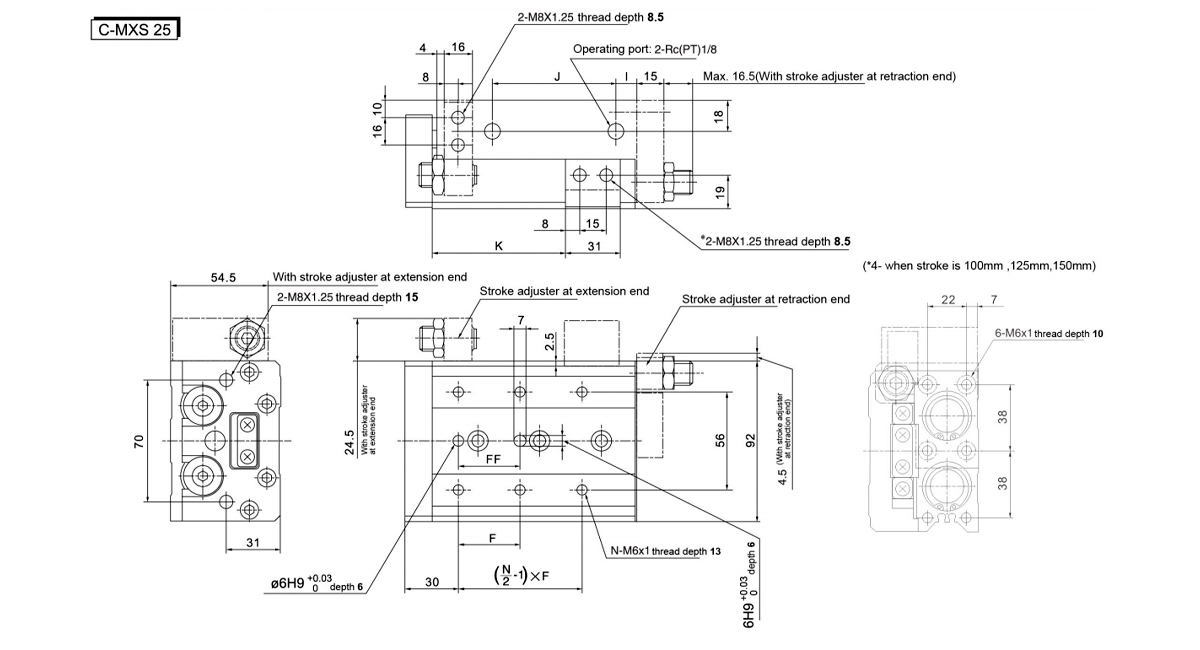

    Model F FF N G H NN I J K M Z ZZ
    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

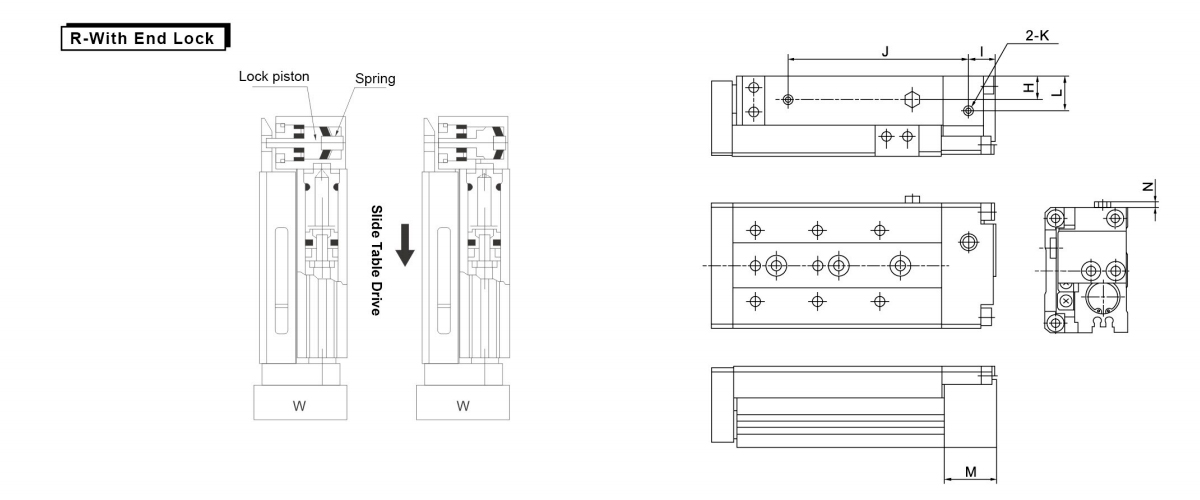

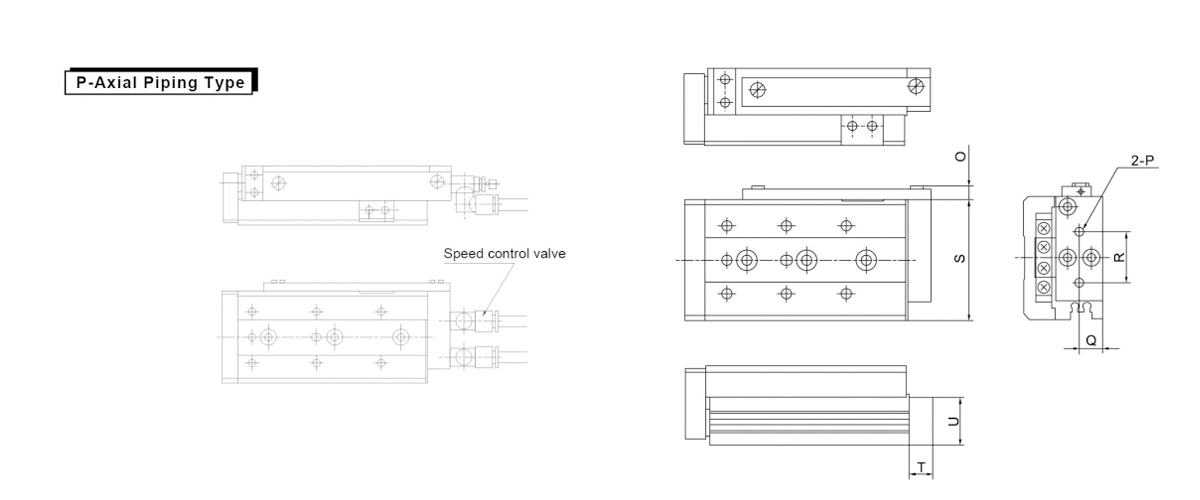

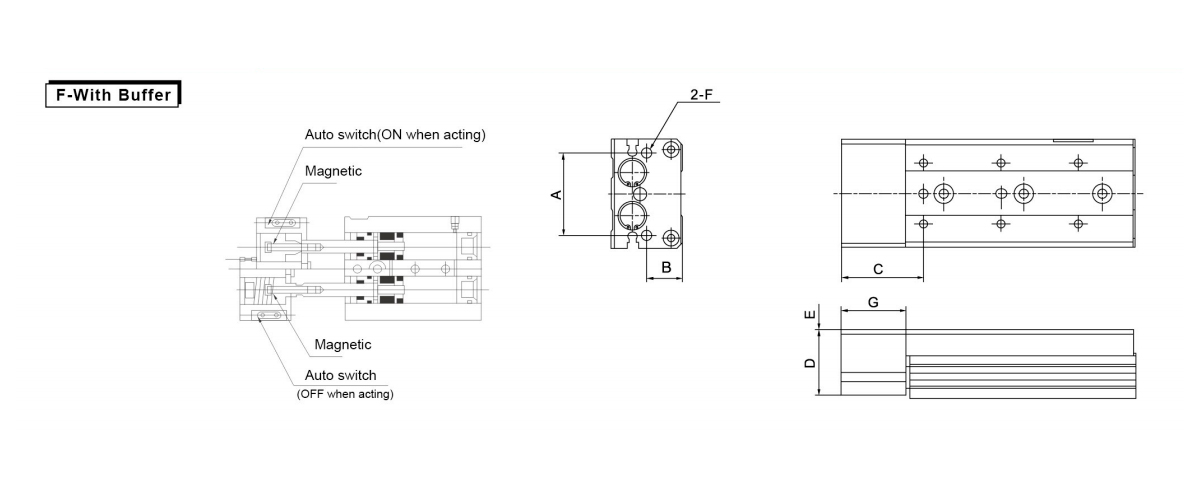

    Model A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 M3×0,5 22 - - - - - - - - - - - - - - - 5.6 M3X0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 M4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - M3X0,5 10 15.5 3 6.5 M5X0.8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 M5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - M5X0.8 14.5 20 3 6.5 M5X0.8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 M6×1 30 12 13 62 62 62 72 87 137 185 235 - M5X0.8 18 25 3 6.5 M5X0.8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 M6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Rc1/8 20 30 11.5 Rc1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 M8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Rc1/8 25.5 35 11.5 Rc1/8 18 40 92 20 35.5
