MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber Leverandører

Hjem / Produkter / Luftcylinder / Pneumatiske gribere / MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber

MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber
  • MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber
  • MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber
Pneumatiske gribere

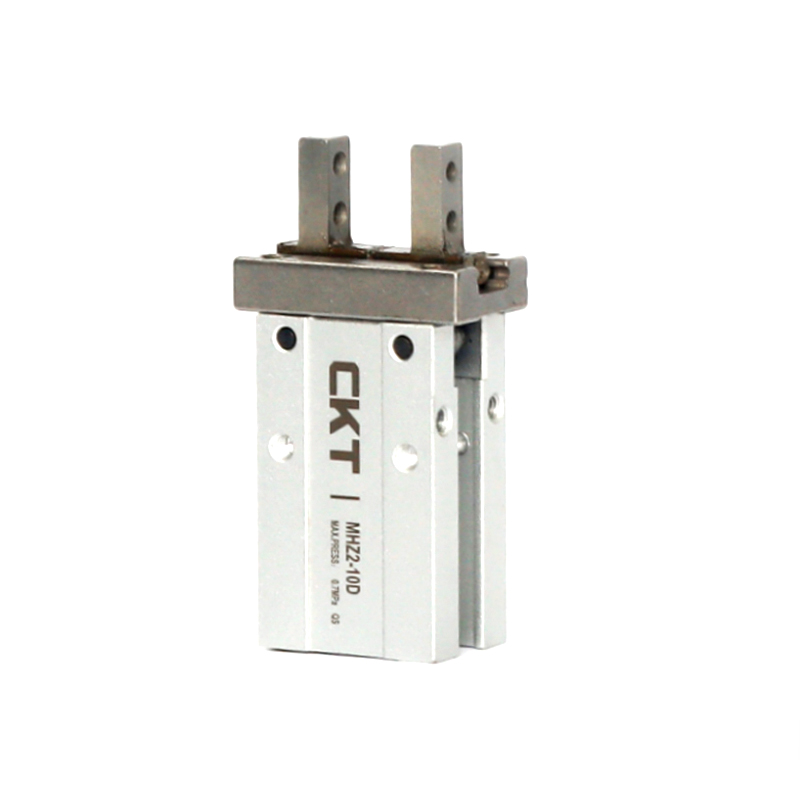

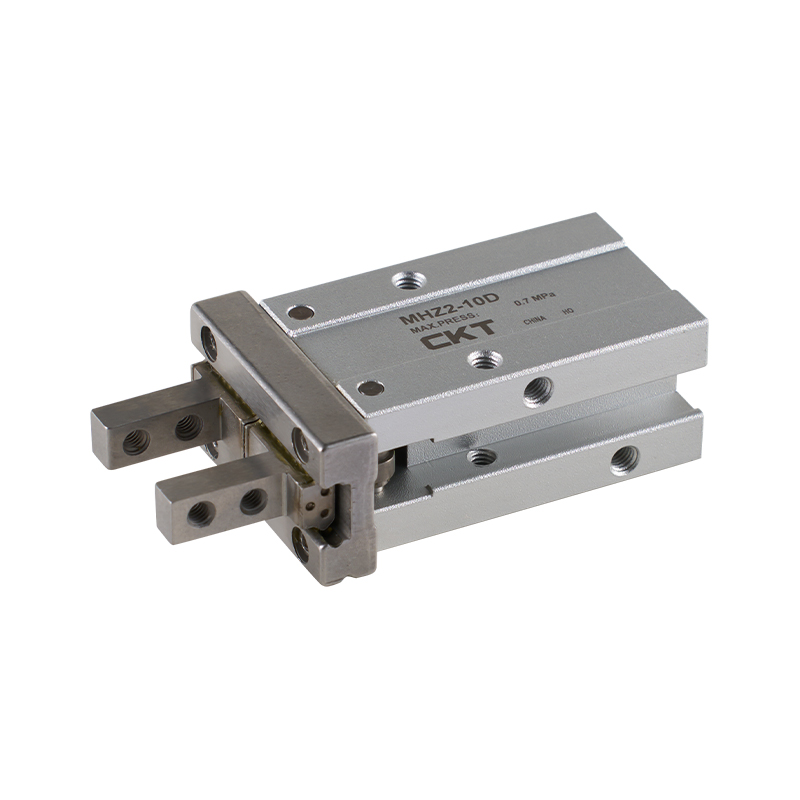

MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber

MHZ2 Series (Parallel åbnings- og lukketype) pneumatisk griber fokuserer på at give stabil og pålidelig parallel spændevirkning. Dens designkoncept er at balancere kerneydelse og tilpasningsevne for at opfylde de grundlæggende behov for præcisionsgreb i automatiseringsudførelsesleddet.

Kernefunktioner:

1. Integreret guidesystem: Den integrerede styremekanisme sikrer, at aktuatoren har tilstrækkelig strukturel stivhed og aktionsnøjagtighed under drift.

2. Forbedret styrestabilitet: En hjælpepositioneringsstruktur er tilvejebragt i bunden af styrekomponenten for at opretholde det relative positionsforhold mellem de vigtigste bevægelige dele og hovedstrukturen og forbedre pålideligheden af langsigtet drift.

3. Præcisionspositioneringsydelse: Det optimerede strukturelle design giver en god positioneringskonsistens, hvilket hjælper med at opnå nøjagtig fastspænding af emnet og øge sikkerheden af fastspændingsprocessen.

4. Fleksibel installation og kompatibilitet: Giver en række standardiserede installationsgrænseflader til nem integration i forskellige udstyrslayouts eller pladsbegrænsede miljøer.

5. Kropsintegreret kontrolassistance: Kroppen er forudindstillet med magnetiske komponenter, som giver grundlæggende bekvemmelighed til integration af standard positionsregistreringsenheder.

6. Induktionskontaktens tilpasningsevne: Der er flere induktionskontakter til installationsåbninger designet på overfladen af cylinderkroppen, som giver justeringsplads til layoutet af detekteringsenheden for at tilpasse sig forskellige signalopsamlingskrav.

E-mail: manager@cktworld.com
Download
FORRIGE：MHC2 Series (Fulcrum åbnings- og lukketype) pneumatisk griber
NÆSTE：Ingen næste artikel
  • Cylinder diameter
    mm     		6 10 16 20 25 32 40
    Brug væske Luft
    Driftstryk
    rækkevidde (MPa)     		Dobbeltvirkende 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Enkeltvirkende 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Væsketemperatur til miljømæssig brug -10~60℃
    Gentagelighed (mm) ±0,01 ±0,02
    Maksimal driftsfrekvens (c.p.m) 180 (MHZL2-serien er 120) 60
    Olieforsyning Ikke påkrævet
    Driftstilstand Dobbeltvirkende · Single-acting
    Magnetisk kontakt (valgfri) Berøringsfri magnetisk kontakt (MHZA2, MHZAJ2 uden magnetisk kontakt)
    Tilslutningsdiameter M3×0,5 M5×0,8

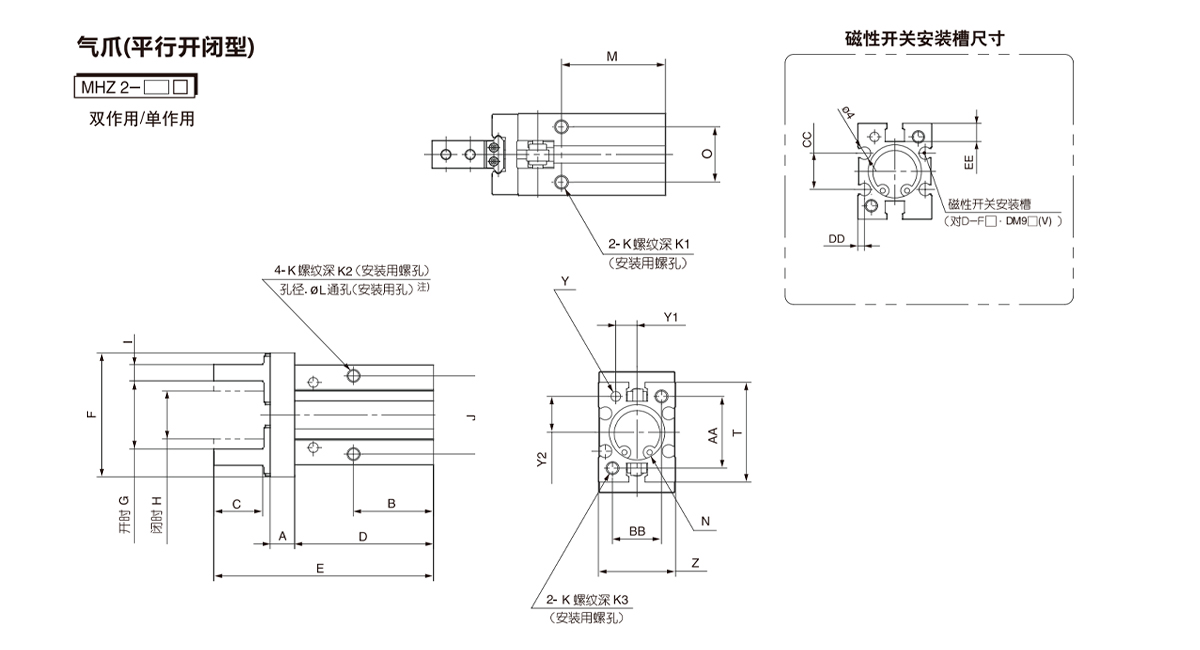

  • Model
    (mm)     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 M3×0,5 6 5.5 6 26 27 Ø11H9 Dyb 2 11.4 M2,5×0,45 3 5.7 M3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dyb2 16 M3×0,5 4 7 M5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 021H9 Dyb3 18.6 M4×0,7 5 9 M5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 M6×1 10 12 12 5.1 36.5 026H9 Dyb3.5 22 M5×0,8 6 12 M5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 M6×1 10 13 13 5.1 48(57) 034H9 Deep4 26 M6×1 7 14 M5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 M8×1,25 13 16 17 6.6 58(71) 042H9 Deep4 32 M8×1,25 9 17 M5×0,8

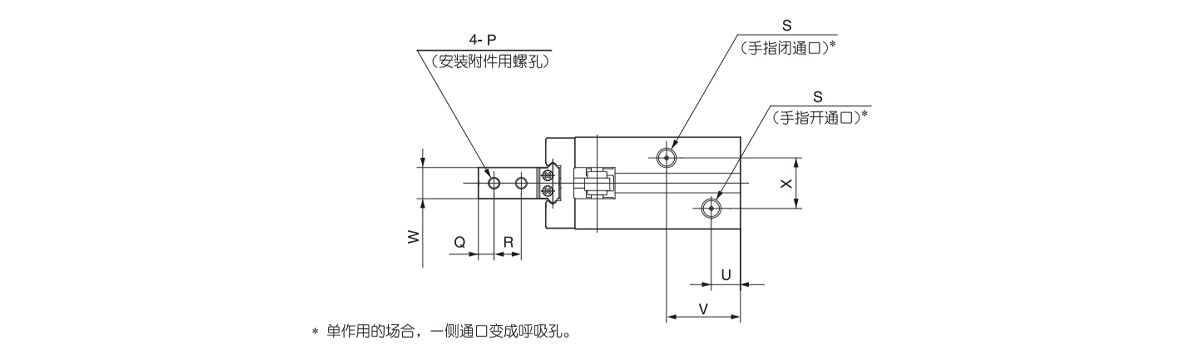

    Model
    (mm)     		T U V W X Y Z Y1 Y2 AA BB CC DD EE
    10 23 9 19 5 11 Ø2H9 Dyb3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Dyb3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Dyb4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Dyb4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Dyb5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Dyb5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

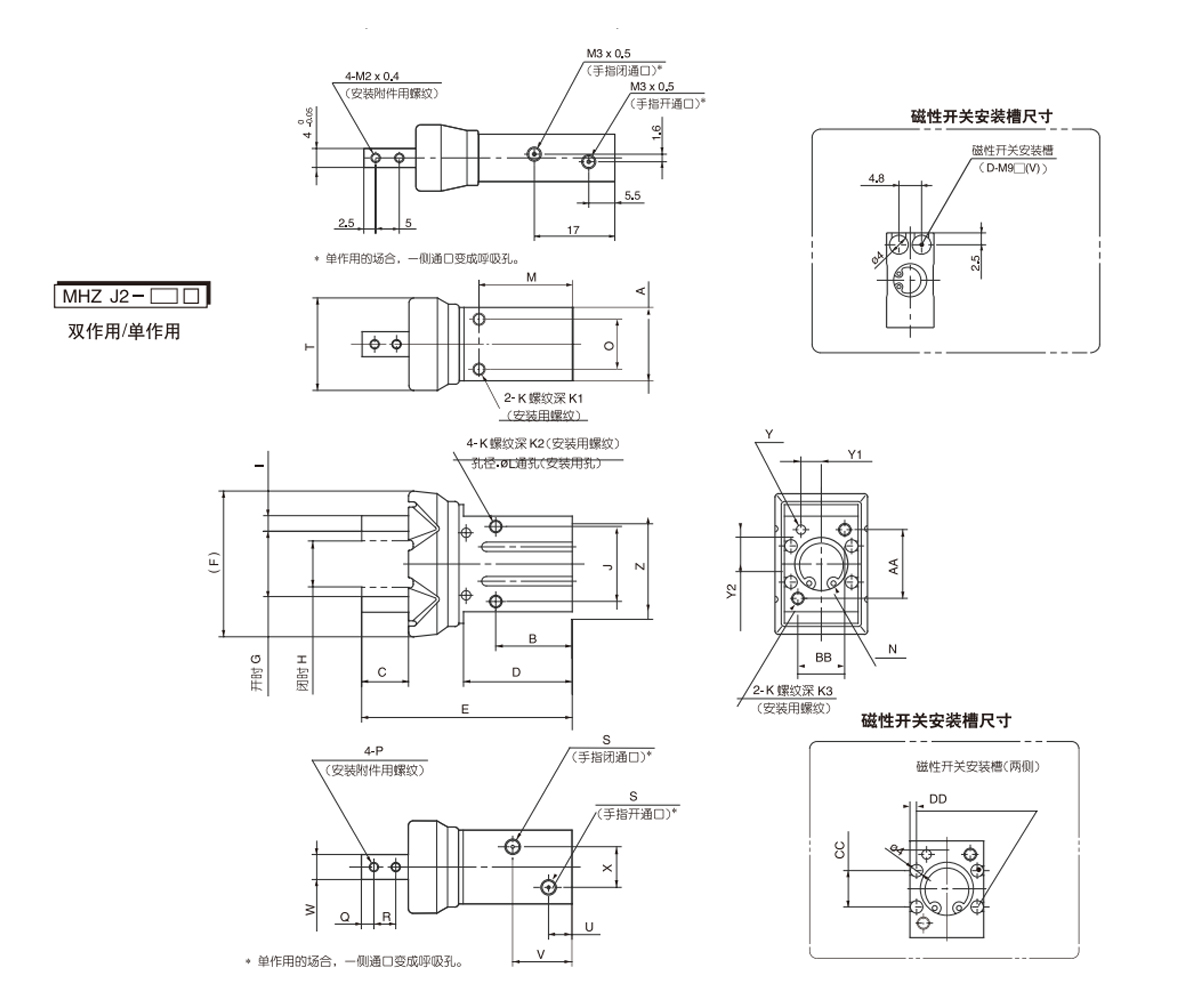

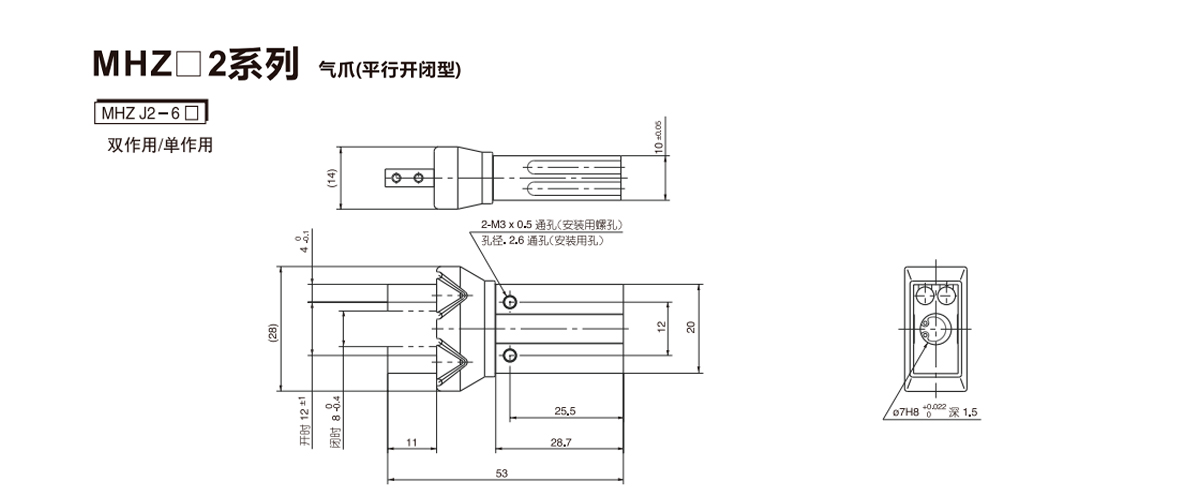

    Cylinder diameter
    mm     		A B C D E F G H I J K K1 K2 K3 ØL M N 0 P Q R S T U v W x Y Y1 Y2 Z AA BB CC DD
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 M3×0,5 6 5.5 6: 2.6 27 Ø11H9 Dyb2 11.4 M2,5x4,5 3 5.7 M3×0,5 21 7 19 5 11 Ø2H9 Dyb3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 M4×0,7 4.5 8 8 3.4 30 Ø17H9 Dyb2 16 M3×0,5 4 7 M5×0,8 29.6 7.5 19 8 13 Ø3H9 Dyb3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 M5×0,8 8 10 10 4.3 35 Ø21H9 Dyb3 18.6 M4×0,7 5 9 M5×0,8 34.5 8.5 23 10 15 Ø4H9 Dyb4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 M6×1 10 12 2 5.1 36.5 Ø26H9 Dyb3,5 22 M5×0,8 6 12 M5×0,8 42 9 24 12 20 Ø4H9 Dyb4 10±0,02 21,8±0,02 52 40 22 19 3.5
