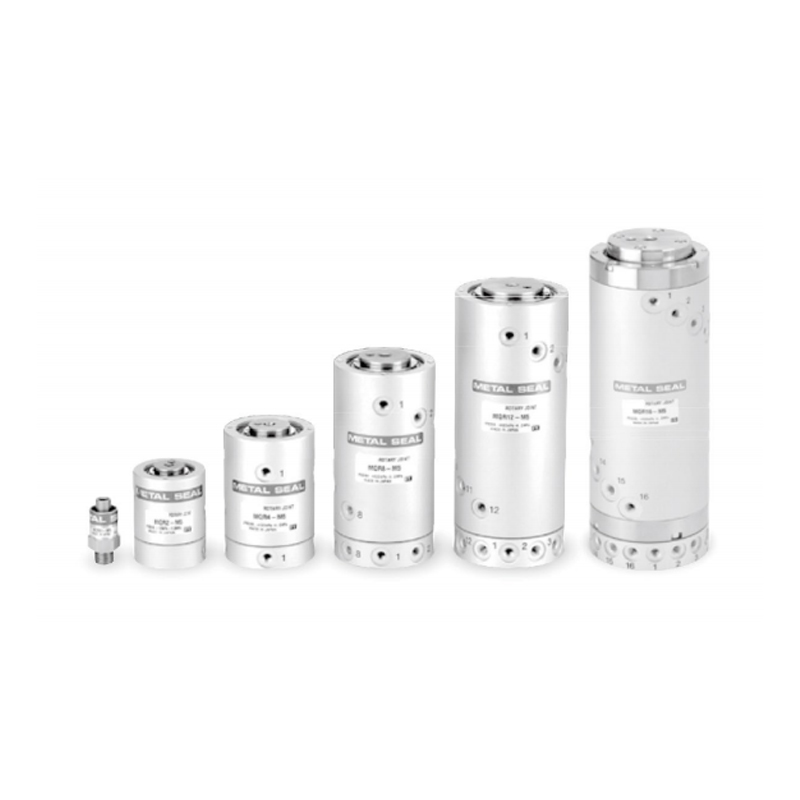

MQR-serien med lavt drejningsmoment roterende One touch fitting
  • MQR-serien med lavt drejningsmoment roterende One touch fitting
One Touch Fitting

MQR-serien med lavt drejningsmoment roterende One touch fitting

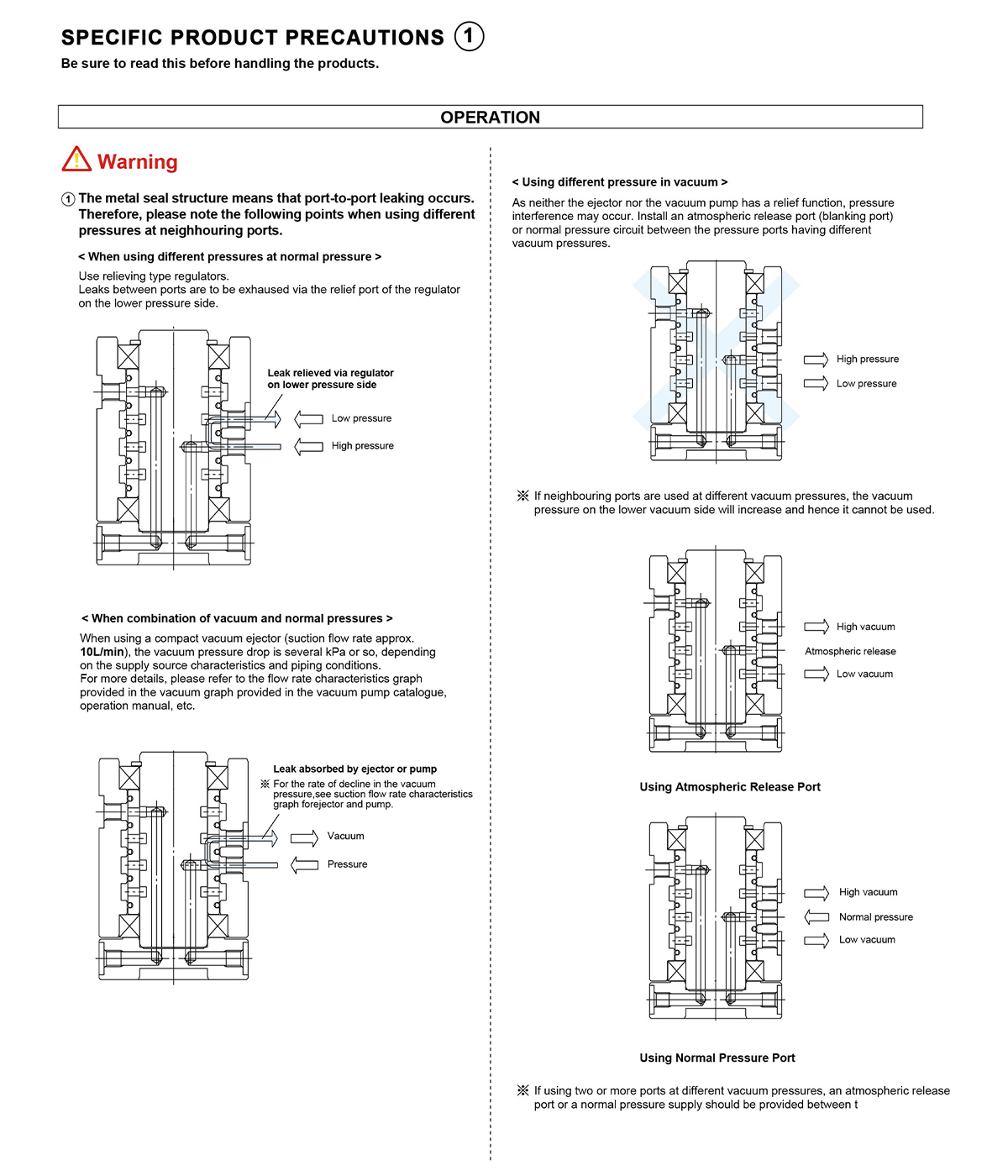

Metalforseglingsmetode.
Roterende mekanisme・Bruges til at tilføre luft til roterende og svingende dele såsom robotarme.

E-mail: manager@cktworld.com
Download
FORRIGE：KS/KX Series One touch fitting
NÆSTE：KC Series Selvtætnende One touch fitting

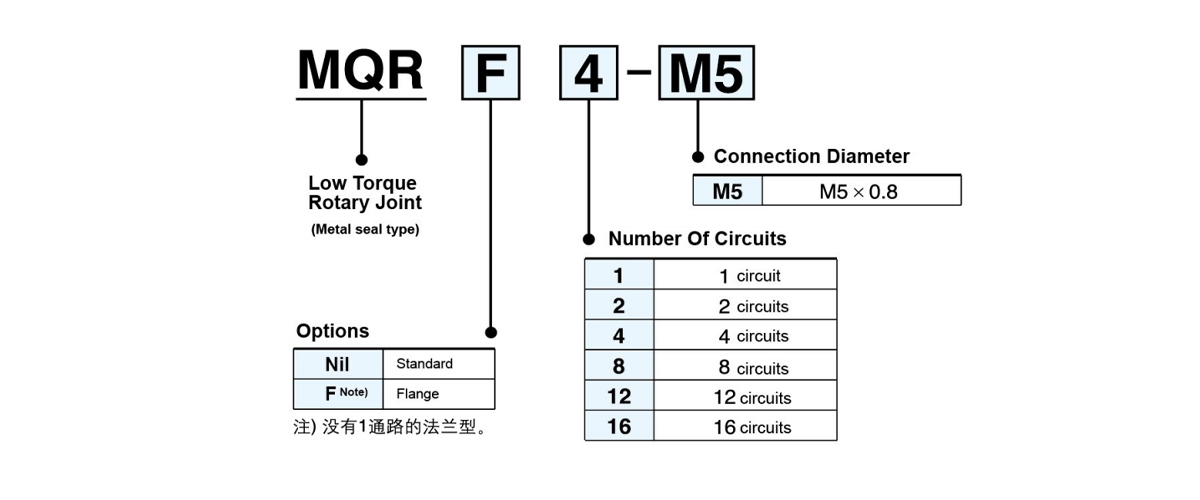

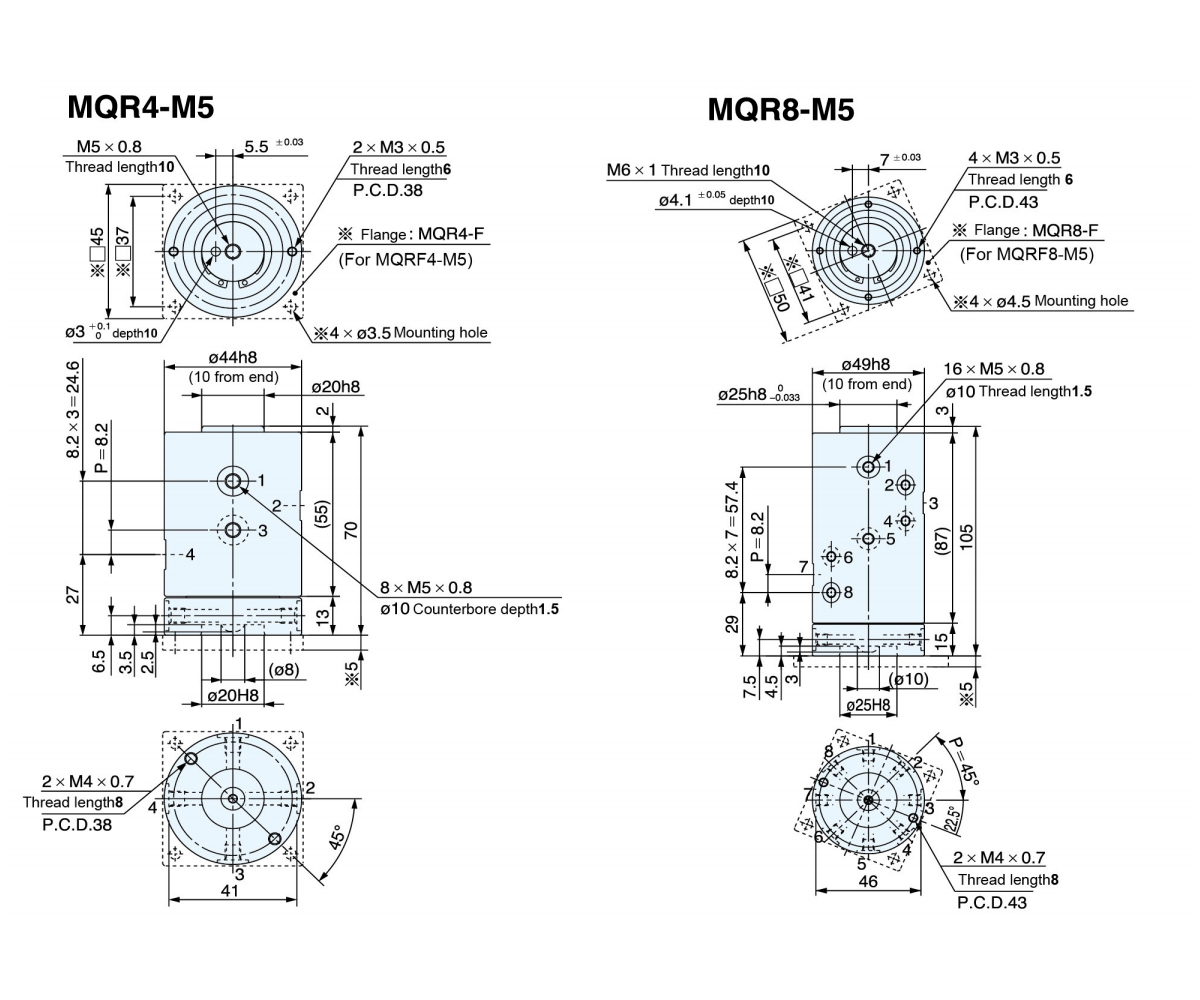

  • Model MQR1-M5 MQR2-M5 MQR4-M5 MQR8-M5 MQR12-M5 MQR16-M5
    Antal af kredsløb (antal porte) 1 kredsløb 2 kredsløb 4 kredsløb 8 kredsløb 12 kredsløb 16 kredsløb
    Væske Luft · Inert gas
    Forseglingsstruktur Metalforsegling
    Vejledningsstruktur Leje understøttet Leje understøttet at both ends
    Portstørrelse Mand      R1/8 M5×0,8
    Hun     M5×0,8
    Flowhastighed
    Karakteristika     		C 0,50[dm³/(s ·bar)]
    b 0.40
    Cv 0.17
    Smøring Ikke påkrævet
    Minimum driftstryk -100 kPa
    Maks. driftstryk 1,0 MPa
    Note 1)
    Omgivende &drift
    Væske Temperature     		-10~80℃
    Bemærk )2
    Maks. Opstart Rotationsmoment     		0,003N ·m   eller   mindre 0,03N ·m   eller   mindre 0,05N ·m   eller   mindre 0,10N ·m   eller   mindre 0,20N ·m eller mindre 0,50N·m eller mindre
    Bemærk 5)
    Tilladt rotationsnummer Note     		3000 min⁻¹(r.p.m.) eller mindre Note3) 2000min⁻¹(r.p.m.) eller mindre 1500min⁻¹(r.p.m.) eller mindre 900min⁻¹(r.p.m.) eller mindre 600 min⁻¹(r.p.m.) eller mindre 200 min⁻¹(r.p.m.) eller mindre
    Bemærk 4)
    Tilladt radial belastning
    (Tilladt koblingsakse-reaktion)     		1N eller mindre 15 Heller ikke mindre 30N eller mindre 40N eller mindre 50N eller mindre
    Tilladt aksial belastning
    Vægt 0,025 kg 0,16 kg 0,39 kg 0,76 kg 1,26 kg 2,80 kg
    Bemærk  1) Temperaturen 80 ℃ inkluderer temperaturstigning under  rotation;
    Bemærk 2) Startmomentet ændres ikke med forsyningstrykket eller ved manglende brug (Forbliver inden for det maksimale startdrejningsmoment),
    men det ændrer sig med rotationstallet;
    Bemærk 3)Hvis du bruger ved en hastighed over 600min-1(rpm), skal du sikre dig, at rotationen er i den retning, som samlingen er fastgjort;

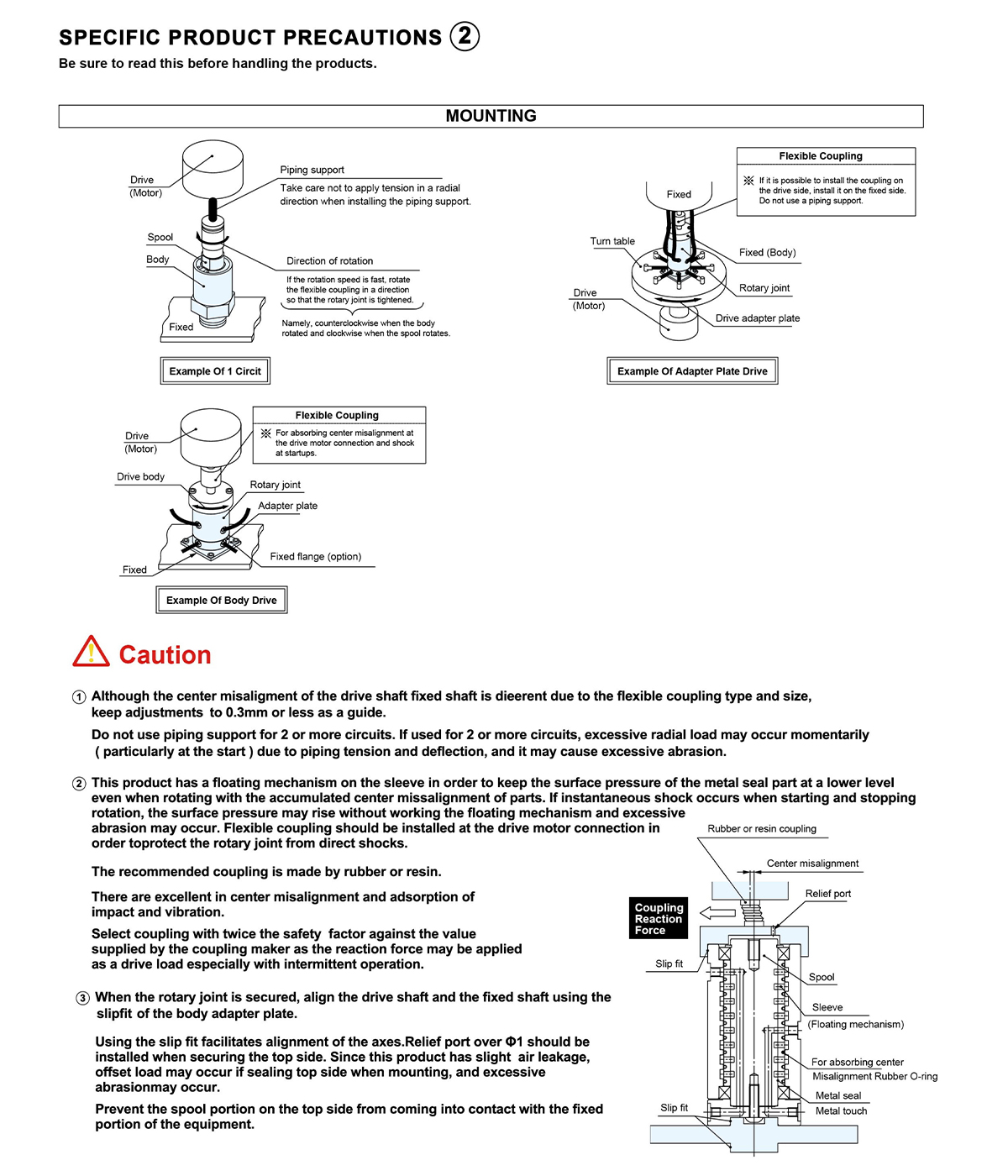

    Bemærk 4) Gummi/harpikskobling anbefales på grund af deres fremragende absorption af offcenter, stød og vibrationer;
    Bemærk  5)min-1,Antal  af  rotationer  pr.  1  minut.

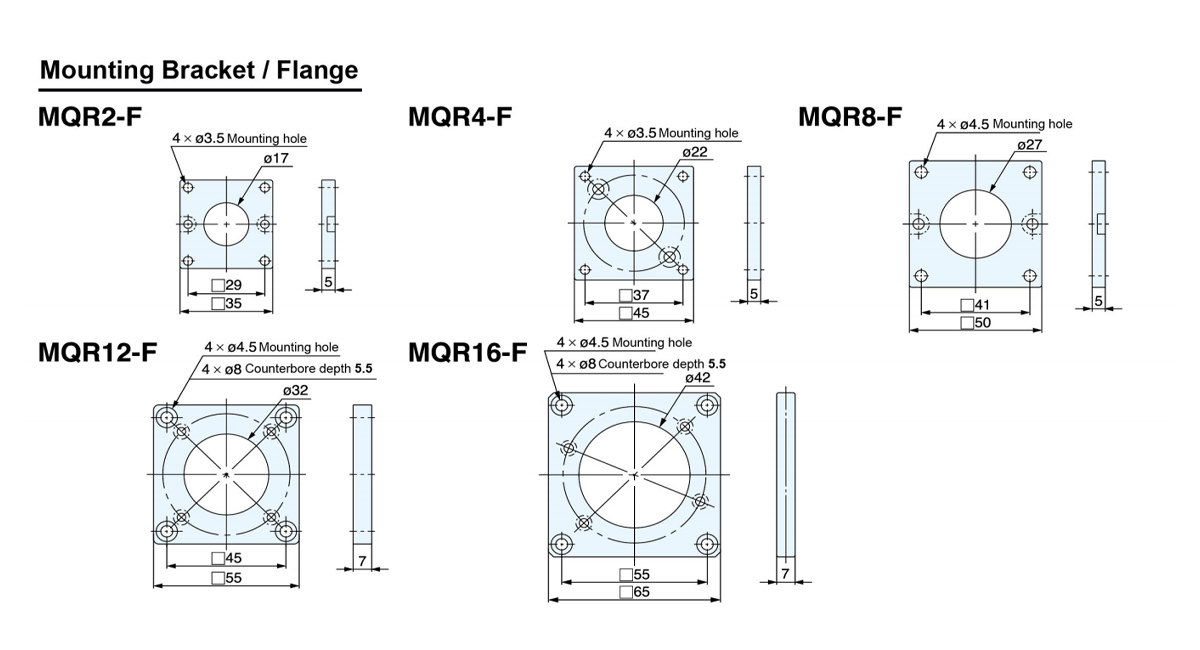

    Antal af kredsløb Flange-delnummer
    2 kredsløb MQR2-F
    4 kredsløb MQR4-F
    8 kredsløb MQR8-F
    12 kredsløb MQR12-F
    16 kredsløb MQR16-F

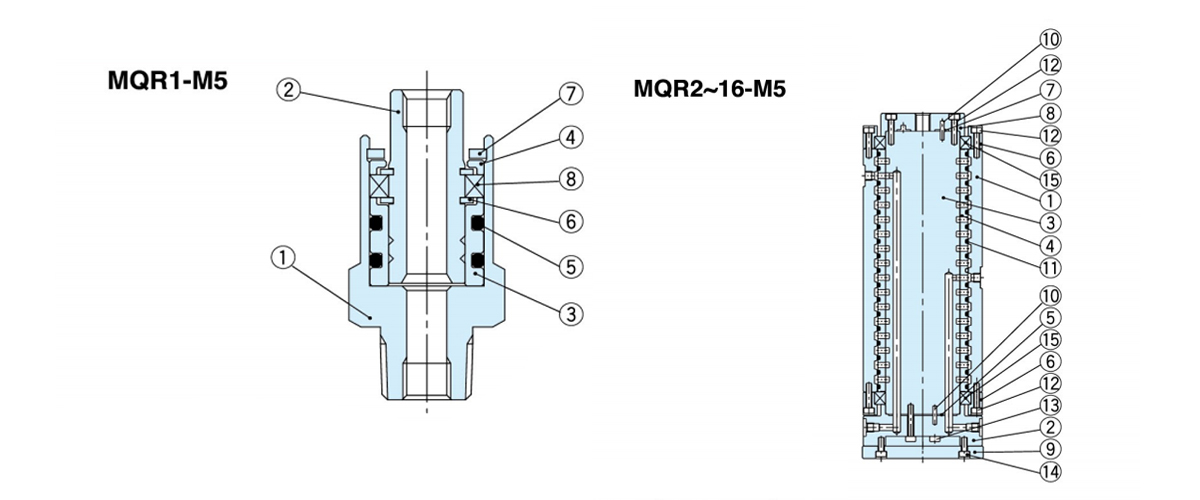

  • Komponentdele (MQR1-M5,1 kredsløb)
    Vare Navn Materialee Reamrk
    1 Krop Rustfrit stål
    2 Spole Specielt rustfrit stål
    3 Ærme Specielt rustfrit stål
    4 Plade Aluminium
    5 O-ring H-NBR
    6 Holdering Kulstofstål
    7 Holdering Kulstofstål
    8 Radial leje

    Komponentdele (MQR2 til 16-M5,2 til 16 kredsløb)
    Vare Navn Materialee Reamrk
    1 Krop Aluminium alloy
    2 Adapterplade Aluminium alloy
    3 Spole Specielt rustfrit stål
    4 Ærme Specielt rustfrit stål
    5 Pakning H-NBR
    6 Lejeholder Rustfrit stål Kun 16 kredsløb
    7 Pakning H-NBR Kun 16 kredsløb
    8 Plade Aluminium alloy Kun 16 kredsløb
    9 Flange Aluminium alloy
    10 Parallel stift Kulstofstål Bortset fra 2 kredsløb
    11 O-ring H-NBR
    12 Bolt Kulstofstål Kun 16 kredsløb
    13 Bolt Kulstofstål
    14 Bolt Kulstofstål
    15 Radial leje -
