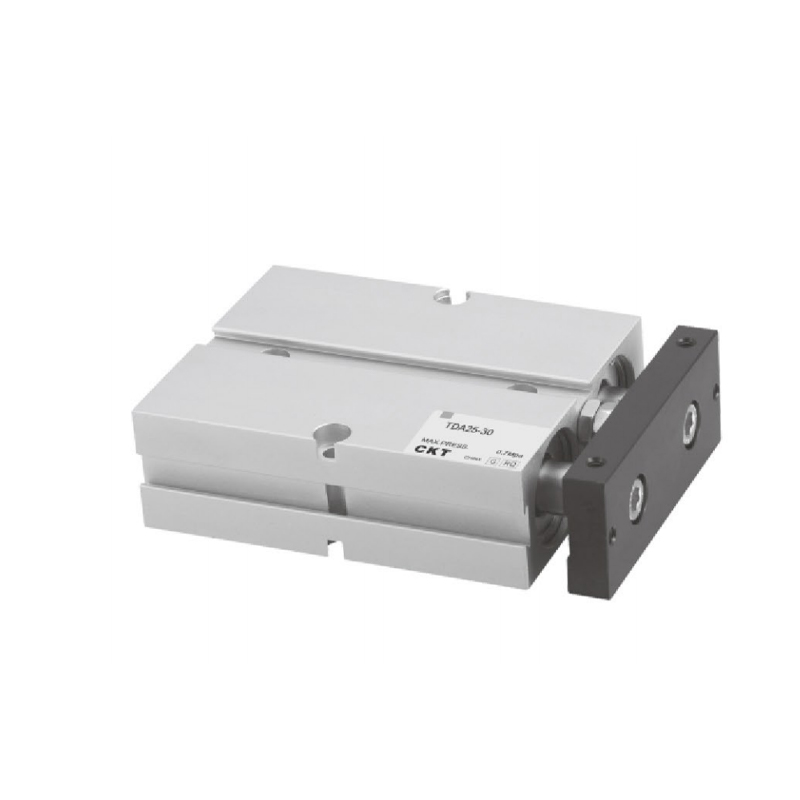

TDA/TN-serien dobbeltcylinder (Ø10~Ø32)
  • TDA/TN-serien dobbeltcylinder (Ø10~Ø32)
Flerakset cylinder

TDA/TN-serien dobbeltcylinder (Ø10~Ø32)

1. Den indlejrede krop er fastgjort og installeret for at spare installationsplads;
2. Det har visse anti-bøjnings- og anti-torsion egenskaber og kan modstå visse laterale belastninger;
3. Der er monteringshuller på tre sider af fastgørelsespladen for at lette læsning i flere positioner;
4. Anti-kollisionspuden på den forreste ende af kroppen kan justere cylinderslaget og lindre stødet;
5. Standardkonfigurationen af ​​denne serie af cylindre er magnetisk, og der er ingen mulighed uden magnetisk type.

E-mail: manager@cktworld.com
Download
FORRIGE：CXS Series Dobbeltcylinder (Basic Type)
NÆSTE：Ingen næste artikel
  • Specifikation
    Borestørrelse (mm) 10 16 20 25 32
    Handling Dobbeltvirkende
    Væske Luft
    Driftstrykområde 0,1~1,0MPa (14~145psi)
    Bevistryk 1,5 MPa (215 psi)
    Driftstemperatur
    (℃)     		-20~70
    Driftshastighedsområde
    (mm/s)     		30~500
    Justerbar slaglængde -10~0
    Slaglængdetolerance 1.00
    Pude Kofanger
    Ikke-roterende Tolerance ±0,4° ±0,3°
    Port størrelse M5×0,8 PT1/8
    *Ikke-rotationsnøjagtighed refererer til den vinkel, som cylinderfastgørelsespladen kan rotere i, når cylinderen er helt tilbagetrukket;
    **NPT- og G-gevindtyper er tilgængelige til rørforbindelsen.
    Også: C-TN-serien fuldt magnetisk.

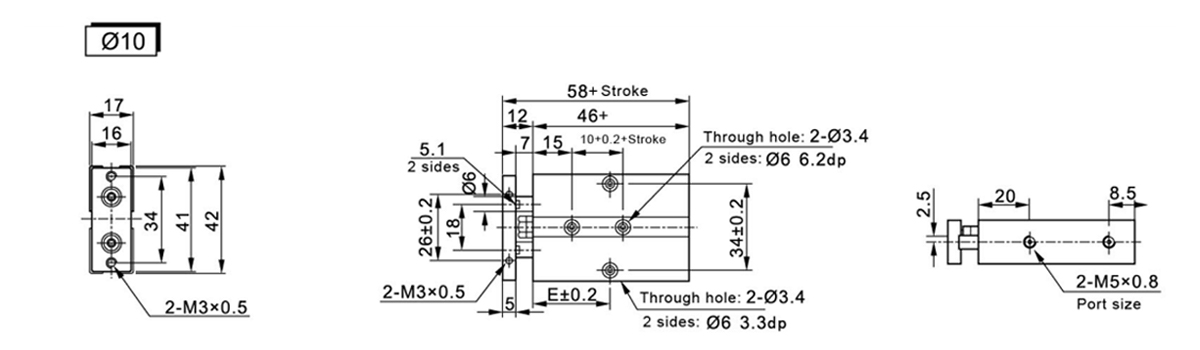

  • Symbol/Slag 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

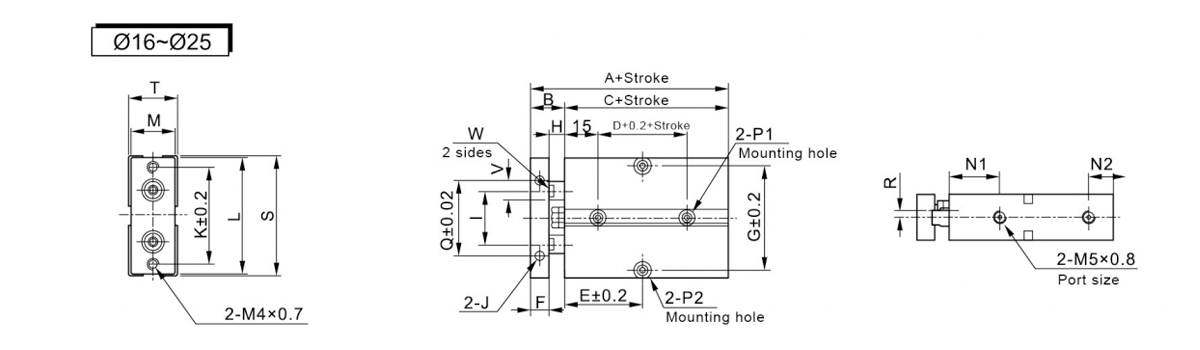

    Symbol/Slag A B C D Slagtilfælde≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Slag G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Dybde5 47 53 20 22 11 Begge sider:07,5 Dybde 7,2mm Gennemgående hul Ø4,5 Begge sider:08 Dybde4,5mm Gennemgående hulØ4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Dybde5 55 61 24 25 12 Begge sider:07,5 Dybde 7,2mm Gennemgående hul Ø4,5 Begge sider:08 Dybde4,5mm Gennemgående hul Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Dybde5 66 72 29 27 12 Begge sider:07,5 Dybde 7,2mm Gennemgående hul Ø4,5 Begge sider:08 Dybde4,5mm Gennemgående hulØ4,5 56 6 73 30 12 10.1

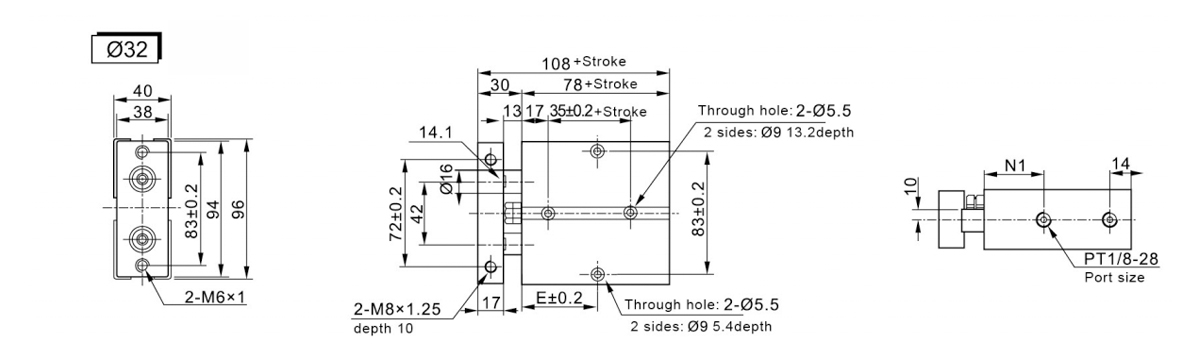

    Symbol/Slag 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
