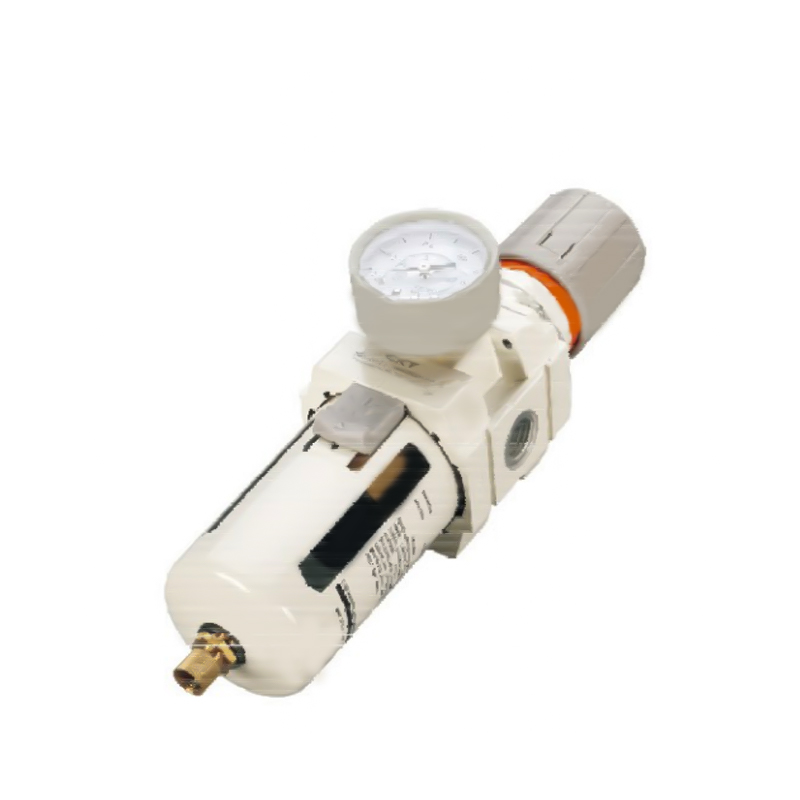

AW-seriens filtertrykregulator
  • AW-seriens filtertrykregulator
Modulær F.R.L. Enheder AC-serien

AW-seriens filtertrykregulator

AW-seriens filtertrykregulator er en vigtig luftkildebehandlingskomponent i industrielle pneumatiske systemer. Den integrerer filtrerings- og trykreguleringsfunktioner for at give ren og trykstabil trykluft til aktuatorer, hvilket sikrer systemets pålidelighed og langsigtede drift.

1. Mulighed for aflytning af urenheder i flere trin

Den indbyggede højeffektive filtreringsstruktur kan i dybden adskille faste partikler og flydende rester i luftkilden, hvilket reducerer risikoen for forurening af rørledningen.


2. Trykdynamisk balancekontrol

Trykreguleringsmekanismen har lave hysteresekarakteristika, og udgangstryksudsvingsområdet er snævert, hvilket effektivt undertrykker trykdriften forårsaget af belastningsændringer.


3. Modulær samlingsgrænseflade

Standard port quick-connect design er vedtaget, som er kompatibelt med almindelige gasmanifolds og rørledningslayouts, hvilket forkorter installationscyklussen på stedet markant.


4. Specifikationsdækning i fuld scenarie

Giver 2000/3000/4000/5000 serie flowniveauer for at tilpasse sig arbejdsforholdene for pneumatiske kredsløb af forskellige størrelser.


5. Universal rørledningstilpasning

Understøtter 1/8" til 1" krydsdiameter rørkonfiguration for at opnå hurtig kompatibel implementering med eksisterende gasforsyningsnetværk.

E-mail: manager@cktworld.com
Download
FORRIGE：AC-seriens filterkombination (to stykker)
NÆSTE：AL Series smøreapparat
  • Bevistryk 1.5Mpa{15.3kgf/cm²}
    Maks. driftstryk 1.0Mpa{10.2kgf/cm²}
    Omgivende og væsketemperatur 5~60℃
    Siblænde 5 μm
    Skålmateriale Polycarbonat
    Skålbeskytter C-AW1000~2000(Uden)       C-AW3000~5000(Med)
    Indstil trykområde C-AW1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Bemærkning: 2,10,20,40,70,100μm for valgfrit

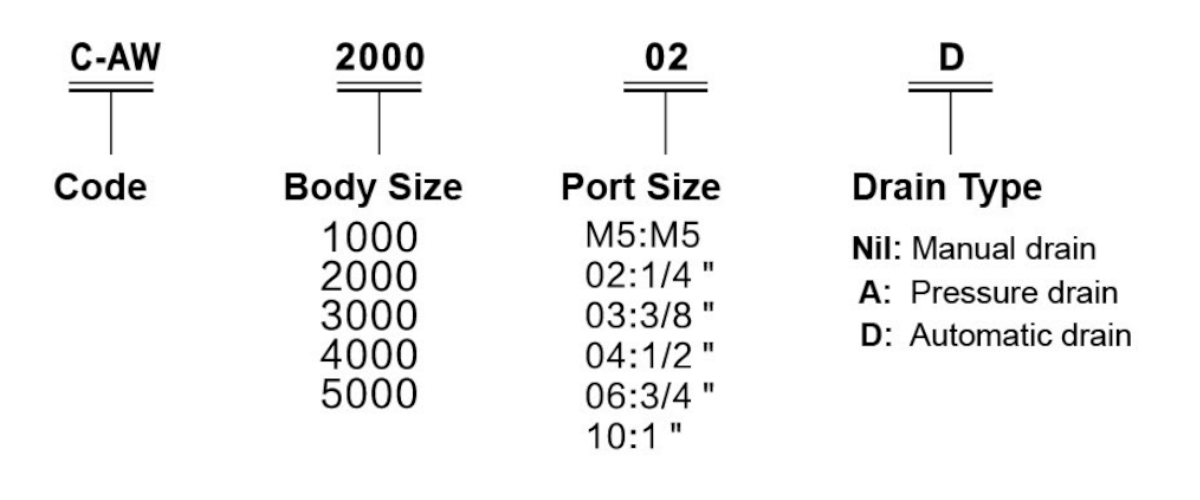

    Model Specifikation
    Vurderet flow Portstørrelse
    Rc(PT)     		Måler Port størrelse
    Rc(PT)     		Vægt
    (Kgf)
    Manuelt dræn Automatisk dræning
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Bemærk: 1. Standard automatisk afløb er normalt åbent (N.O.). C-AW3000~4000-serien tilbyder også en normalt lukket (N.C.) mulighed. Det mindste driftstryk er: normalt åbent - 0,1 MPa (1 kgf/cm²), normalt lukket - 0,15 MPa (1,5 kgf/cm²).
    2. Under et forsyningstryk på 0,7 MPa (7,1 kgf/cm²).

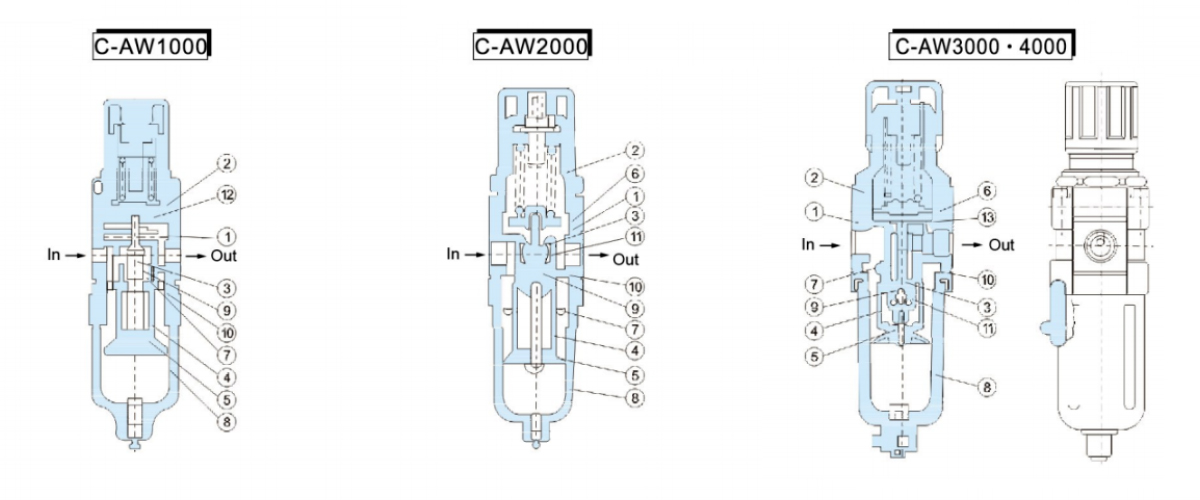

  • Hovedkomponenter
    Vare Navn Materialee Bemærkning
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Krop Zink trykstøbt Trykstøbt aluminium Trykstøbt aluminium Hvid
    2 Motorhjelm Metacetaldehyd Trykstøbt aluminium Sort

    Komponenter
    Vare Navn Materialee Del  nr.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Ventilsamling Messing NBR - - - - -
    4 Filterelement Harpiks - - - - -
    5 Skot ABS - - - - -
    6 Membransamling NBR - - - - -
    7 Afbøjningsplade ABS - - - - -
    8 Skålsamling Polycarbonat - - - - -
    9 Ventilfjeder Rustfrit stål - - - - -
    10 Krop O-ring NBR - - - - -
    11 Ventil O-ring NBR - - - - -
    12 MIN-ring NBR - - - - -
    13 O-ring NBR - - - - -

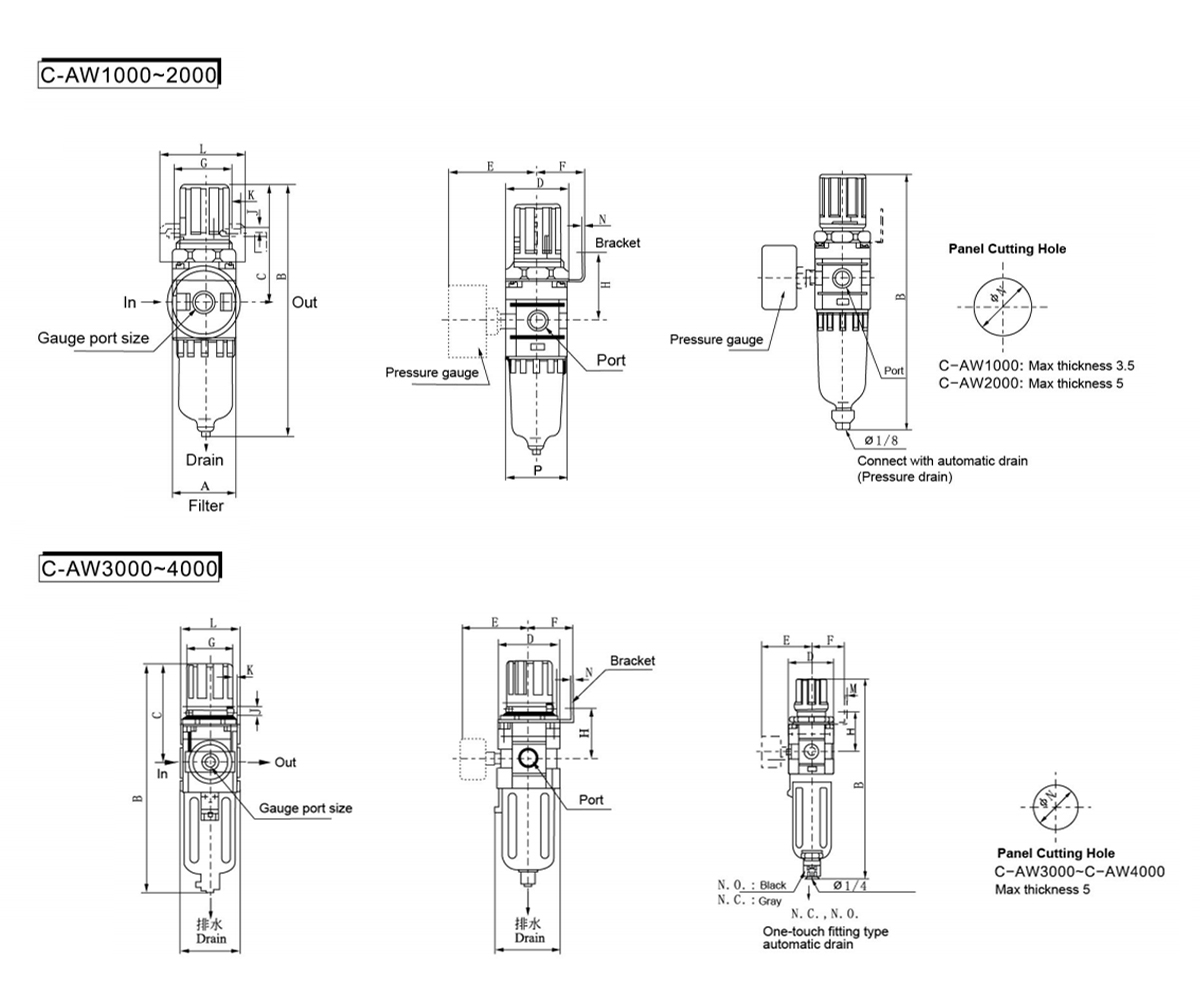

    Model Havn
    Størrelse     		A B C D E F G H J K L M N P Forbind med
    Automatisk afløb
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 · 3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
