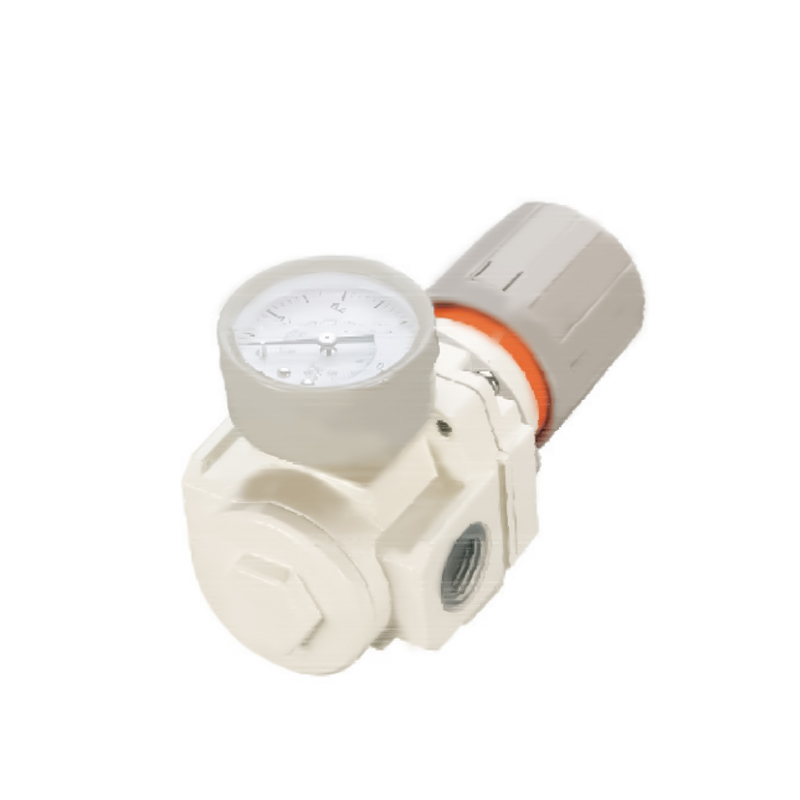

AR Series trykregulator
  • AR Series trykregulator
Modulær F.R.L. Enheder AC-serien

AR Series trykregulator

AR Series Pressure Regulator er en trykstyringssystemkomponent inden for industriel væskekontrol. Den opnår præcis kontrol af mellemtryk gennem en dynamisk balancemekanisme og er velegnet til stabile trykkrav under forskellige komplekse arbejdsforhold. Dens design kombinerer strukturel redundans og fluiddynamikoptimeringsprincipper for at sikre ensartet output af systemtryk.

Kernefunktioner

1. Tryktilpasningsevne i fuld tilstand

- Indbygget flertrins trykkompensationsmekanisme, udligner flowsvingninger og opstrøms trykforstyrrelser gennem et adaptivt ventilkernefeedbacksystem, etablerer et konstant trykdomæne og beskytter terminaludstyr mod pludselige trykstød.

2. Systemintegrationsvenlig arkitektur

- Ved at vedtage et modulært interfacetopologidesign, understøtter det aksial/radial flerdimensionel rørledningskonfiguration, er kompatibel med standard industrielle flanger og hurtigkoblingssystemer og reducerer implementeringskompleksiteten og omkostningerne til genopbygning af rørledninger betydeligt.

3. Skalerbar trykgradientdækning

- Giver en række produktmatrix på tværs af trykniveauer, der dækker lavtryksfinjustering til højtryksundertrykkelsesscenarier og understøtter brugerne til fleksibelt at matche ventilhusløsninger til tilsvarende trykområder i henhold til systemtryktærskler.

E-mail: manager@cktworld.com
Download
FORRIGE：AL Series smøreapparat
NÆSTE：AF-seriens luftfiltre
  • Bevistryk 1.5Mpa{15.3kgf/cm²}
    Maks. driftstryk 1.0Mpa{10.2kgf/cm²}
    Omgivende og væsketemperatur 5~60℃
    Indstil trykområde C-AR1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Bemærkning: C-AR2000~5000 har også trykområdet: 0,02~0,2Mpa(Kgf/m²)

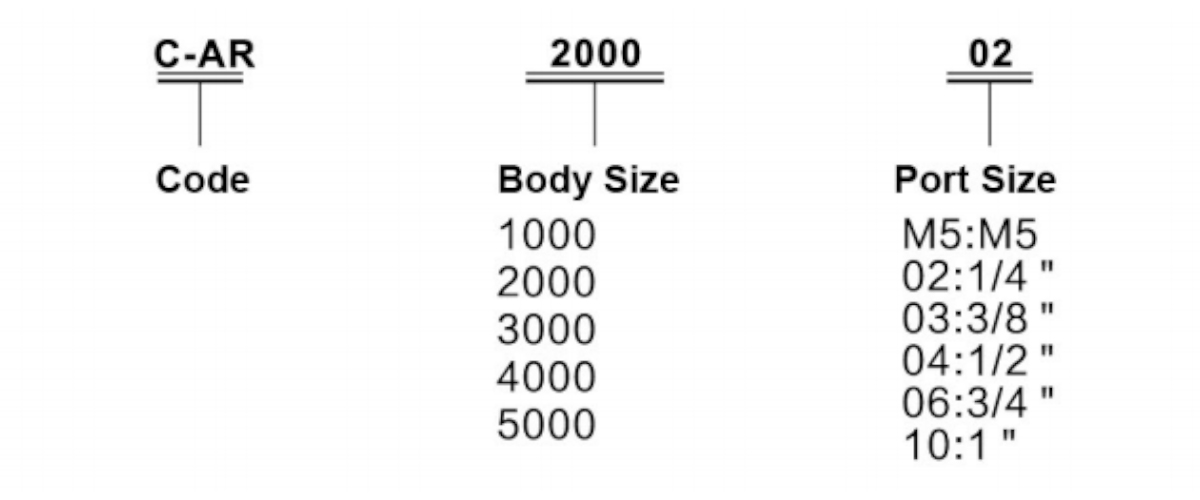

    Model Specifikation
    Nominel flow (l/min) Port Størrelse Rc(PT) Trykmålerstørrelse Rc(PT) Vægt (Kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Bemærkning: Trykforsyning 0,7Mpa(7,1kgf/cm²), andet sæt tryk er 0,5Mpa(5,1kgf/cm²)

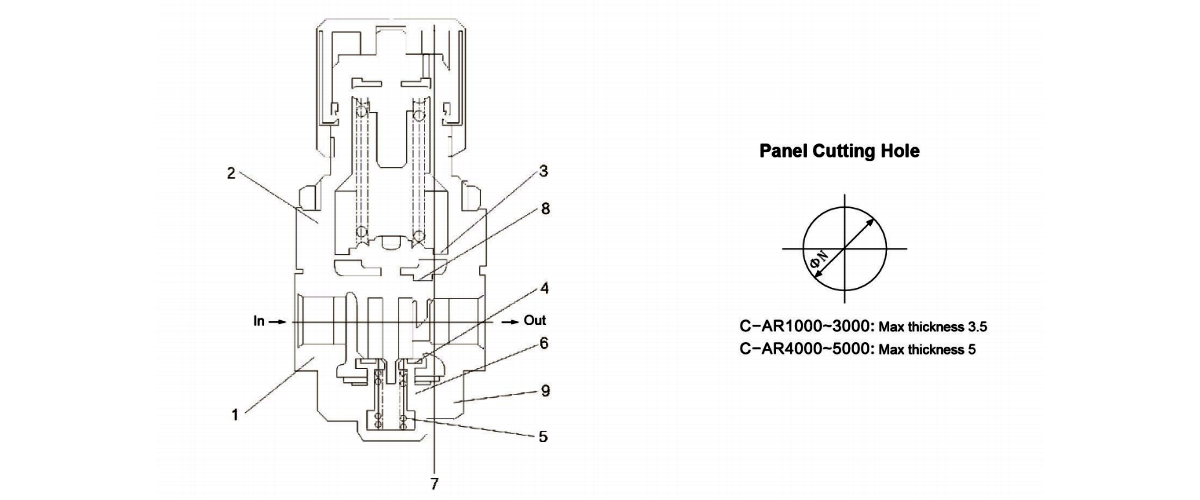

  • Hovedkomponenter
    Vare Navn Materialee Bemærkning
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Krop Zink trykstøbt Trykstøbt aluminium Trykstøbt aluminium Hvid
    2 Motorhjelm Metacetaldehyd Trykstøbt aluminium Sort

    Komponenter
    Vare Navn Materialee Del nr.
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Membransamling NBR - - - - - -
    4 Ventilsamling Messing NBR - - - - - -
    5 Ventilfjeder Rustfrit stål - - - - - -
    6 O-ring NBR - - - - - -
    7 Min Pring Ring NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 Justering af fjeder - - - - - - -
    11 Udstødningsventil - - - - - - -

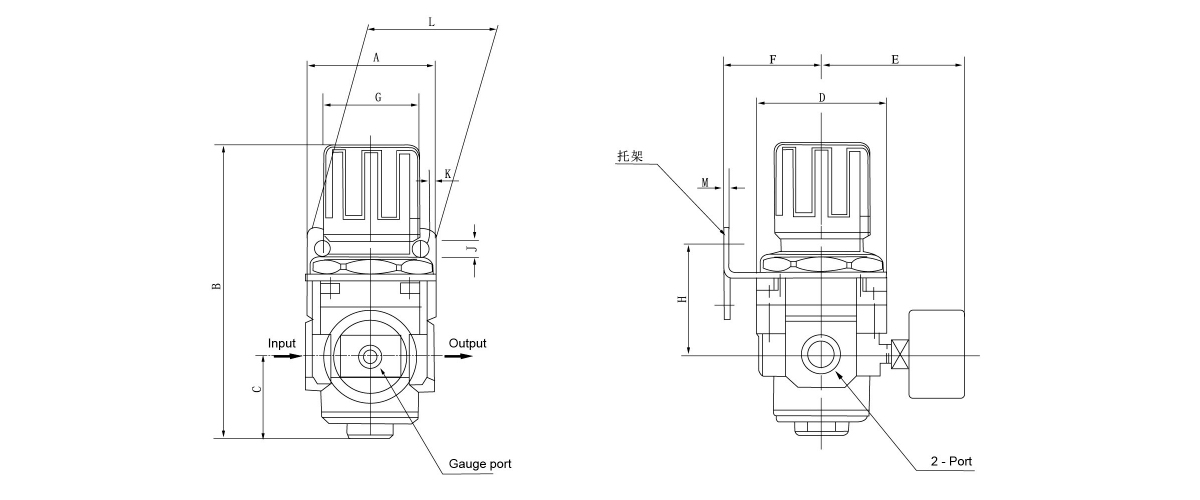

    Model A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 · 3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
