MI Series Rustfri Stål Mini Cylinder Leverandører

Hjem / Produkter / Luftcylinder / Mini Cylinder / MI Series Rustfri Stål Mini Cylinder

MI Series Rustfri Stål Mini Cylinder MI Series Rustfri Stål Mini Cylinder
  • MI Series Rustfri Stål Mini Cylinder
  • MI Series Rustfri Stål Mini Cylinder
Mini Cylinder

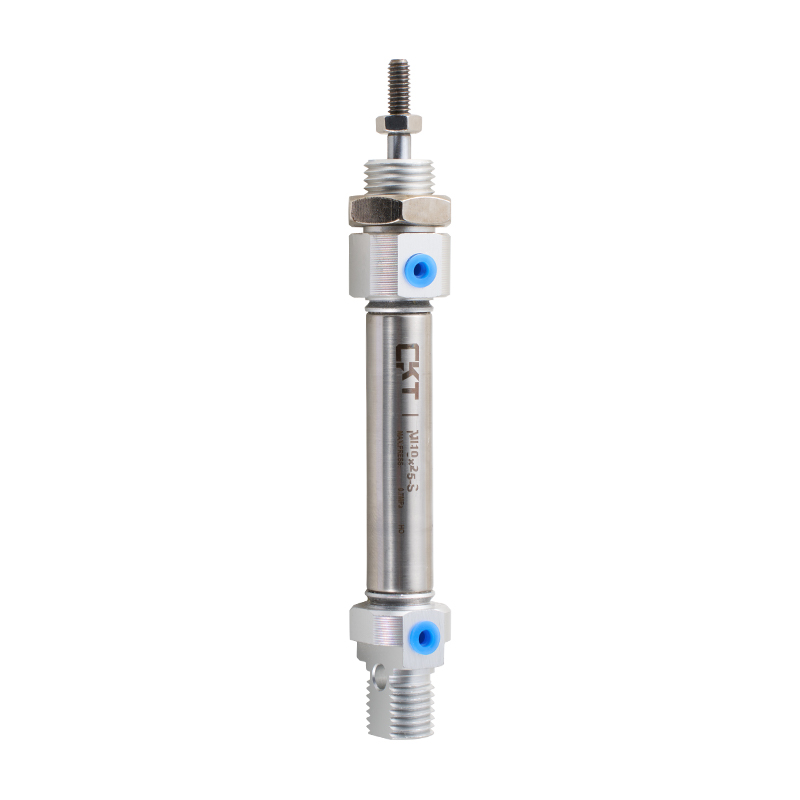

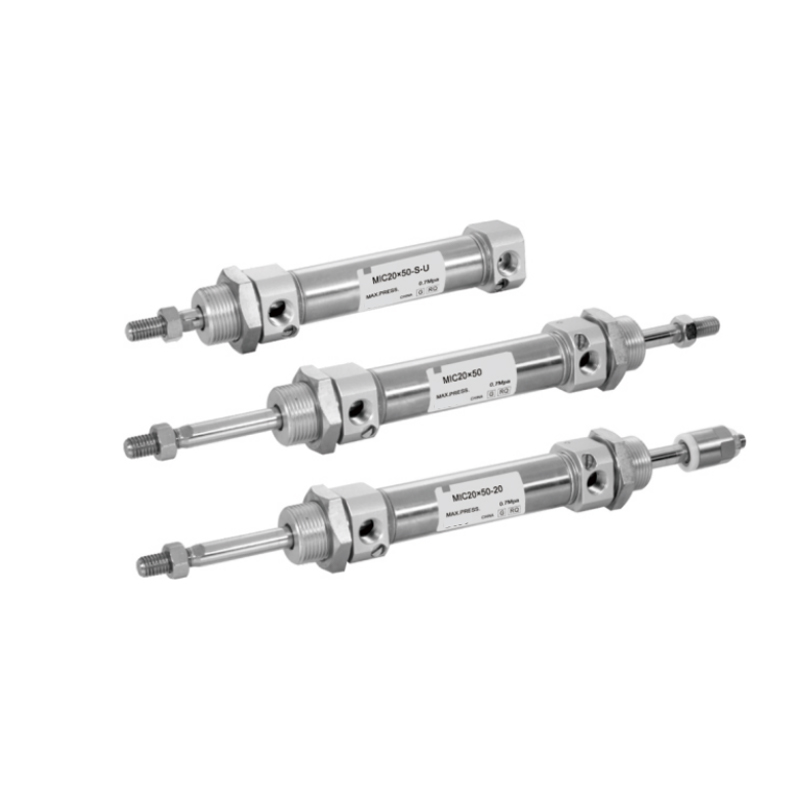

MI Series Rustfri Stål Mini Cylinder

1. De forreste og bageste dæksler er udstyret med faste anti-kollisionspuder for at reducere cylinderens reversering;
2. Forskellige bagdækseltyper gør cylinderinstallation mere bekvem;
3. De forreste og bageste dæksler og det rustfri stållegeme har en nittet rullestruktur, som er pålidelig i forbindelse;
4. Cylinderhuset er lavet af rustfrit stål, så cylinderen kan tilpasse sig generelle korrosive arbejdsmiljøer;
5. Cylindre med forskellige specifikationer og cylinderinstallationstilbehør er tilgængelige for kunderne at vælge imellem.

E-mail: manager@cktworld.com
Download
FORRIGE：CG1 Series Enkeltstang Dobbeltvirkende Lyscylinder
NÆSTE：MAL serie aluminiumslegering minicylinder
  • Indvendig diameter (mm) 8 10 12 16 20 25 32 40
    Handlingstype Dobbeltvirkende type, enkeltvirkende ekstruderingstype, enkeltvirkende introduktionstype
    - Dobbeltvirkende dæmpningstype
    Arbejdsmedium Luft
    Driftstrykområde Dobbeltvirkende type 0,1~1,0 MPa(14~145Psi)
    Enkeltvirkende type 0,2~1,0MPa(28~145Psi)
    Garanteret trykmodstand 1,5 MPa (215 psi)
    Driftstemperaturområde °C -20~70
    Driftshastighedsområde Dobbeltvirkende type: 30–800
    Enkeltvirkende type: 50–800
    Rejsetoleranceområde 0~150(0~ 1,0)     >150 14(0~ 1,0)
    Buffer type MIC-serien: Justerbar dæmpning;
    Andre serier: Antikollisionspuder
    Overtagelsesdiameter M5×0,8 PT1/8 PT1/4

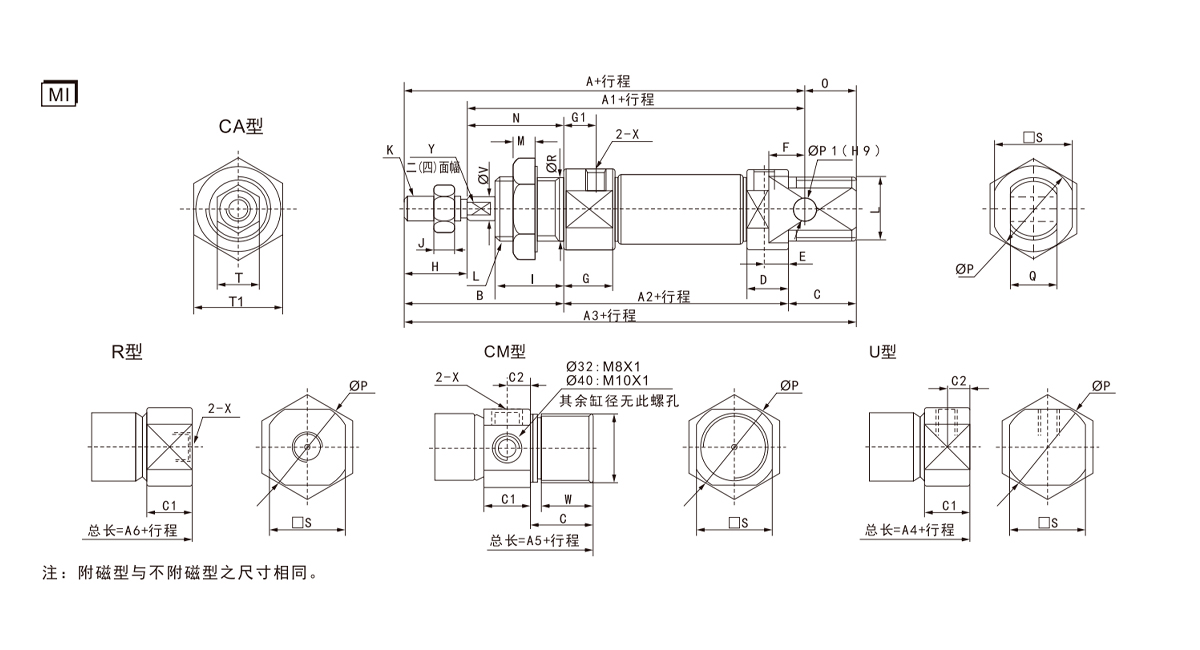

  • Cylinderdiameter/Symbol A A1 A2 A3 A4 A5 A6 B C C1 C2 D E F G G1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Cylinderdiameter/Symbol J K L M N 0 P P1 Q R S T T1 X V W Y
    8 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    10 2.2 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 5 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 5 M6×1,0 M16×1,5 6 22 13 22 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 6 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 6 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 6 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 7 M12×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

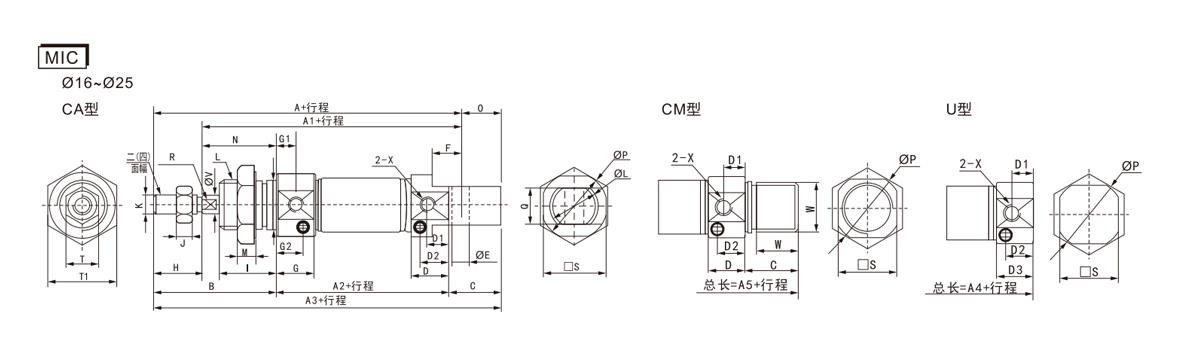

    Cylinderdiameter/Symbol A A1 A2 A3 A4 A5 B C D D1 D2 D3 E F G G1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Cylinderdiameter/Symbol H
    I     		J K L M N 0 P Q R S T T1 V W X
    16 16 17 5 M6×1,0 M16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 M5×0,8
    20 20 20 6 M8×1,25 M22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 PT1/8
    25 22 22 6 M10×1,25 M22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 PT1/8

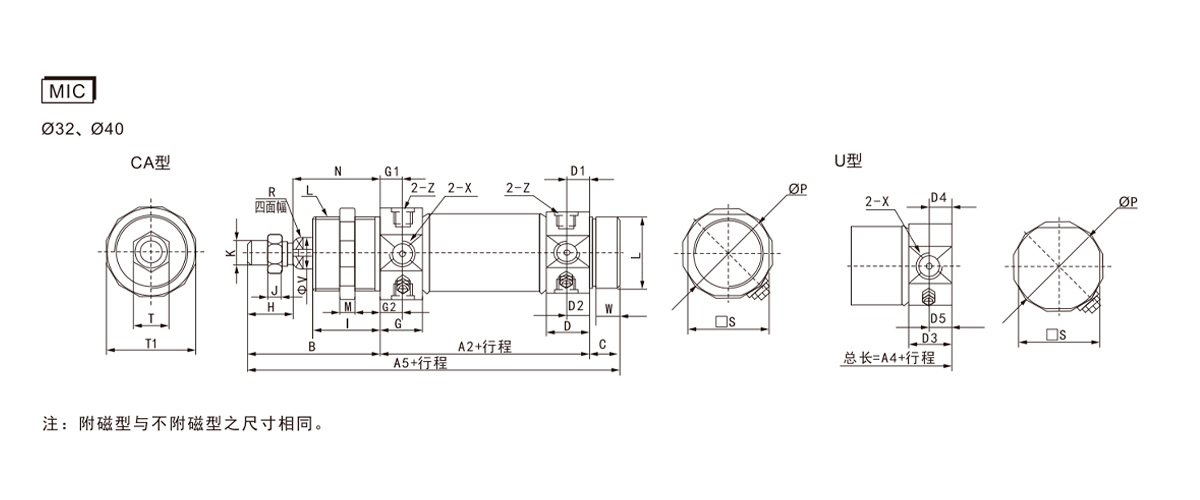

    Cylinderdiameter/Symbol A2 A4 A5 B C D D1 D2 D3 D4 D5 G G1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 M10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 M12×1,25

    Cylinderdiameter/Symbol L M N P S T T1 V W X
    32 M30×1,5 7 38 17.5 34.5 17 36 12 10.5 PT1/8
    40 M38×1,5 8 45 46.5 42.5 17 46 16 12.5 PT1/4

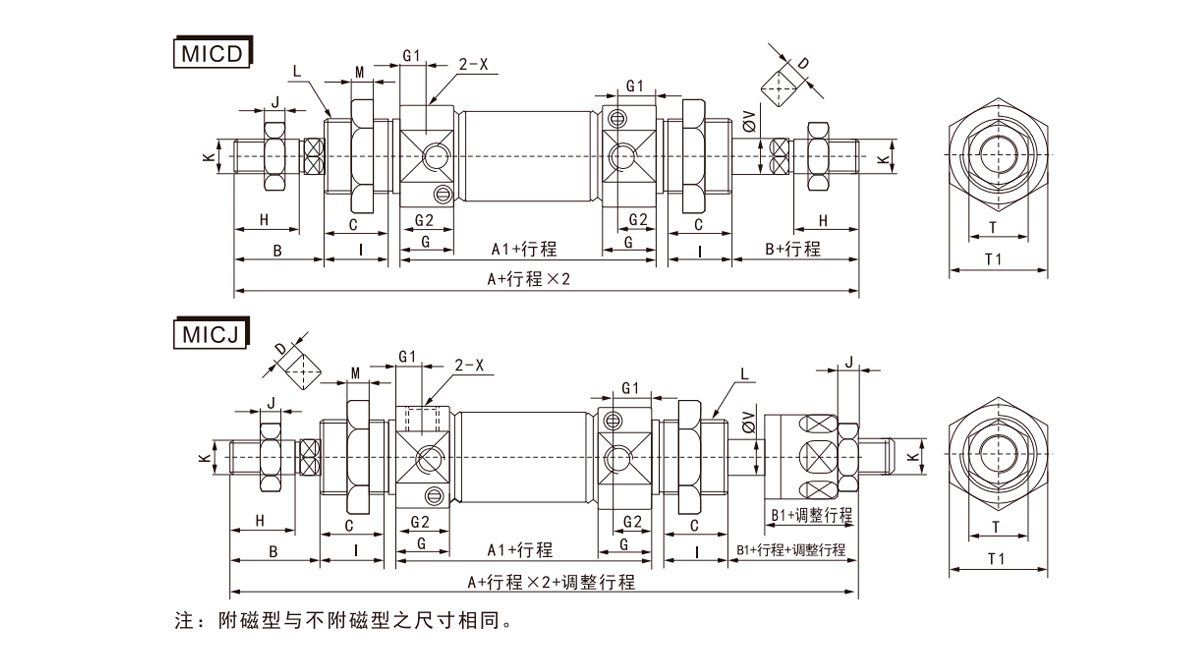

    Symbol A A1 A2 A3 A4
    Cylinderdiameter/Slag 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Symbol A5 A6 B C C1 C2 D E F G G1 H I J
    Cylinderdiameter/Slag 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Cylinderdiameter/Symbol K L M N O P P1 Q R S T T1 X V W Y
    8 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 -
    10 M4×0,7 M12×1,25 6 16 10 17 4 8 12 15 7 17 M5×0,8 4 - -
    12 M6×1,0 M16×1,5 6 22 14 20 6 12 16 18 10 22 M5×0,8 6 - 5
    16 M6×1,0 M16×1,5 6 22 13 20 6 12 16 20 10 22 M5×0,8 6 13.5 5
    20 M8×1,25 M22×1,5 7 24 11 29 8 16 22 25 12 29 PT1/8 8 16.5 6
    25 M10×1,25 M22×1,5 7 28 11 33.5 8 16 22 30 17 29 PT1/8 10 18.5 8
    32 M10×1,25 M30×1,5 7 38 - 37.5 - - 30 34.5 17 36 PT1/8 12 10.5 10
    40 M10×1,25 M38×1,5 8 45 - 46.5 - - 38 42.5 17 46 PT1/4 16 12.5 14

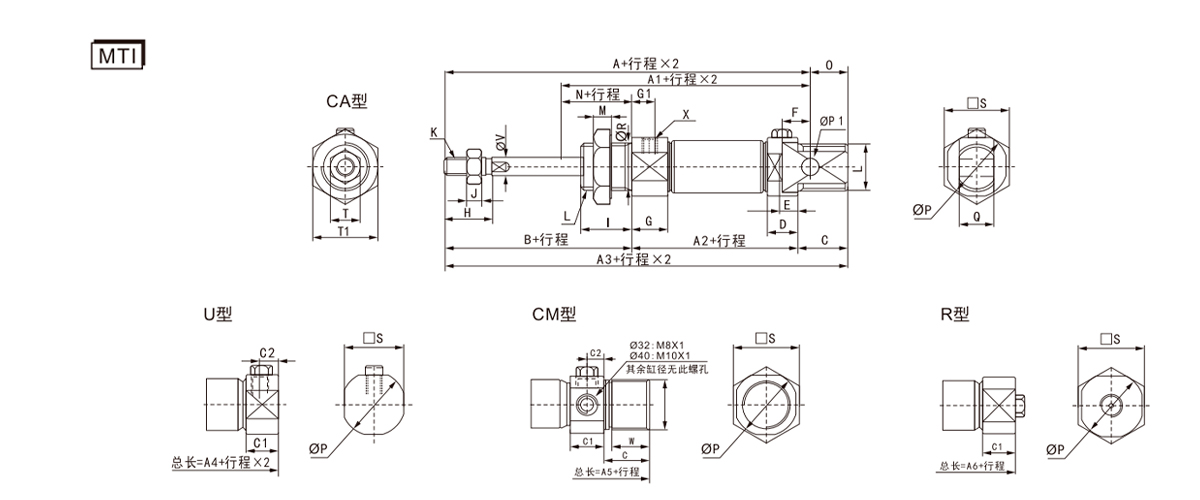

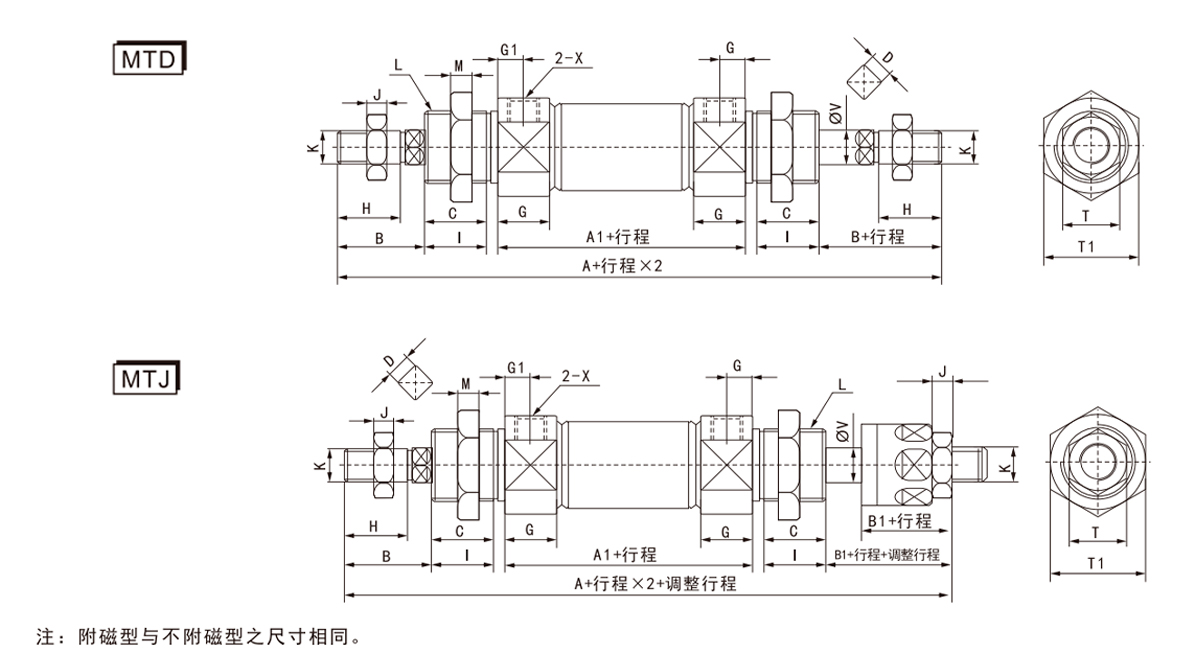

    Cylinderdiameter/Symbol A A1 A2 B B1 C D G G1 H 1 J K L M T T1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 M4×0,7 M12×1,25 6 7 17 4 M5×0,8
    12 128 52 128 21 21 14.5 5 (tosidet) 12.5 8 14 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    16 134 58 134 21 21 13.5 5 (tosidet) 12.5 8 14.5 17 5 M6×1,0 M16×1,5 6 10 22 6 M5×0,8
    20 150 62 151 24 25 16.5 6 (tosidet) 14.5 7.5 18 20 6 M8×1,25 M22×1,5 7 12 29 8 PT1/8
    25 165 65 164 28 27 18.5 8 (firesidet) 16 8 20.5 22 6 M10×1,25 M22×1,5 7 17 29 10 PT1/8
    32 184 68 183 28 27 26.5 10 (firesidet) 16.5 9 17.5 30 6 M10×1,25 M30×1,5 7 17 36 12 PT1/8
    40 227 89 221 34 28 31.5 14 (firesidet) 22 12 21 35 7 M10×1,25 M38×1,5 8 17 46 16 PT1/4

    Symbol/cylinderdiameter 16 20 25 32 40
    A 132.4 150 165 184 227
    A1 56.4 62 65 68 89
    A2 132.4 151 164 183 221
    B 21 24 28 28 34
    B1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (tosidet) 6 (tosidet) 8 (firesidet) 10 (firesidet) 14 (firesidet)
    G 12.5 14.5 16 16.5 22
    G1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K M6×1 M8×1,25 M10×1,25 M10×1,25 M12×1,25
    L M16×1,5 M22×1,5 M22×1,5 M30×1,5 M38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    T1 22 29 29 36 46
    V 6 8 10 12 16
    X M5×0,8 PT1/8 PT1/8 PT1/8 PT1/8

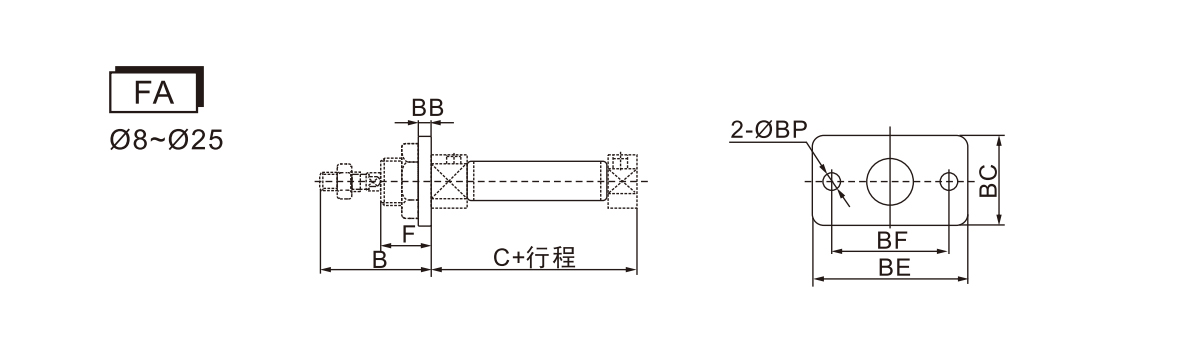

    Symbol/cylinderdiameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    BB 3 3 4 4 5 5
    f.Kr 22 22 30 30 40 40
    BE 40 40 52 52 66 66
    BF 30 30 40 40 50 50
    BP 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

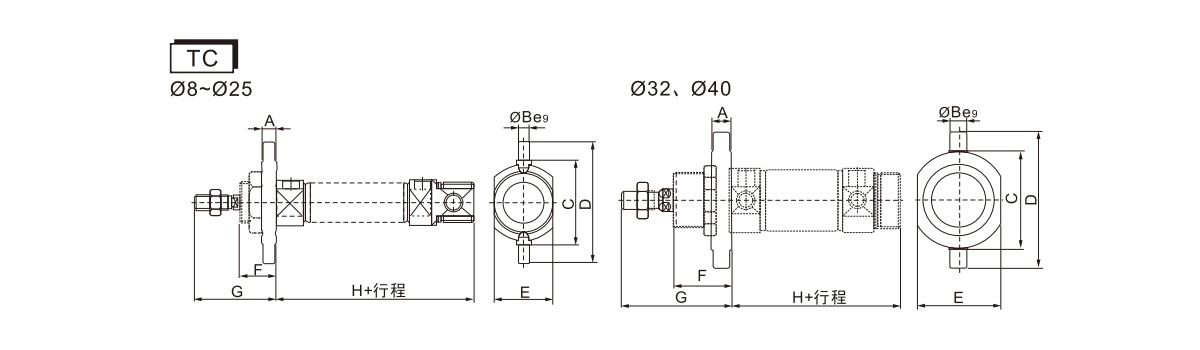

    Symbol/cylinderdiameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

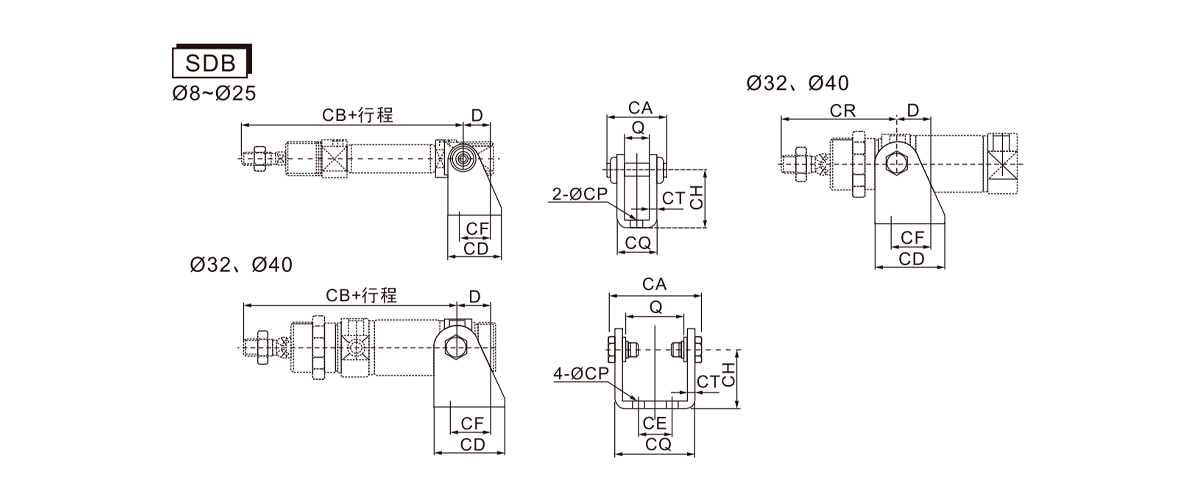

    Symbol/cylinderdiameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    CA 18.4 18.4 28 28 38 38 55.6 69.6
    CB 76 76 91 98 115 126 117 146
    CD 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    CH 24 24 27 27 30 30 35 40
    CP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    CT 2.5 2.5 3 3 4 4 4 5
    CR - - - - - - 67 81

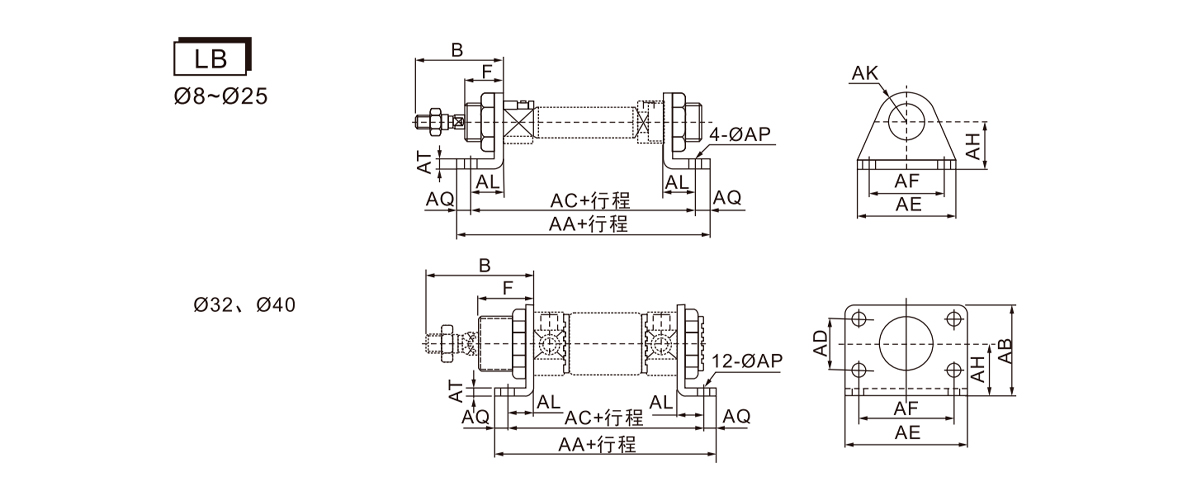

    Symbol/cylinderdiameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    AA 78 78 90 96 112 115 110 149
    AB - - - - - - 49 58
    AC 68 68 78 84 96 99 96 129
    AD - - - - - - 28 30
    AE 35 35 42 42 54 54 66 80
    AF 25 25 32 32 40 40 52 60
    AH 16 16 20 20 25 25 28 33
    AK 10 10 13 13 20 20 - -
    AL 11 11 14 14 17 17 14 20
    AP 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    AQ 5 5 6 6 8 8 7 10
    AT 3 3 4 4 5 5 4 5
