CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende) Leverandører

Hjem / Produkter / Luftcylinder / Mini Cylinder / CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende)

CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende) CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende)
  • CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende)
  • CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende)
Mini Cylinder

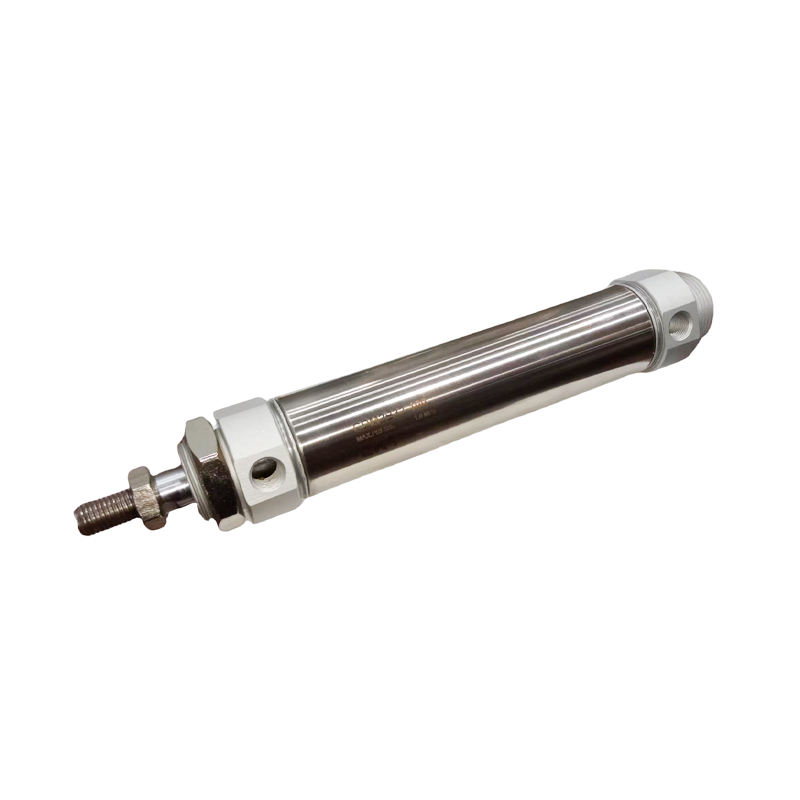

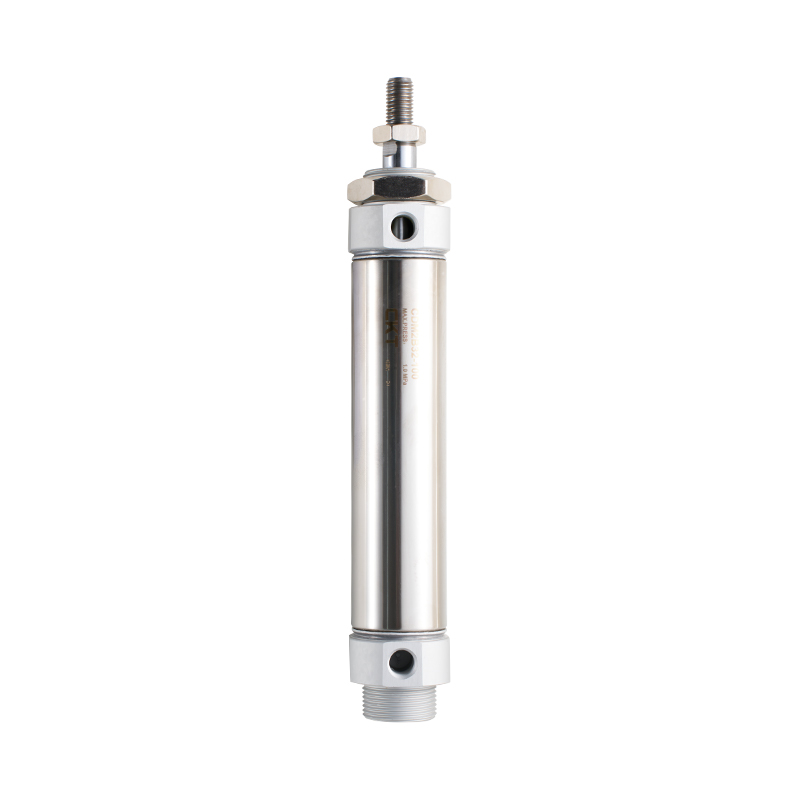

CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende)

CM2-seriens minicylinder i rustfrit stål (dobbeltvirkende) er en kompakt aktuator i rustfrit stål designet til pladsbegrænsede arbejdsforhold. Den har en dobbeltvirkende drivkraft, der tager hensyn til korrosionsbestandighed og strukturel styrke, og er velegnet til automatiseringsscenarier med høje krav til miljøbestandighed og pålidelighed.

Kernefunktioner:
· Dobbelt buffertilpasning: Luftbuffer og gummipudebuffer fås i dobbelte konfigurationer for at opfylde kravene til slutbremse under forskellige belastningsforhold.
·Letvægts korrosionsbestandig struktur: For- og bagende af aluminium reducerer den samlede vægt, og den rustfri stålcylinder giver en grundlæggende anti-rust- og korrosionsbarriere.
·Grundlæggende korrosionsmiljøtolerance: Oprethold stabil drift i miljøer, der indeholder svag syre/alkali-tåge, fugt eller mild eksponering for kemiske medier.
·Modulær installationsgrænseflade: Understøtter en række standardinstallationstilbehør (såsom tape, fødder, flanger osv.), som kan kombineres fleksibelt i henhold til udstyrsrummets layout.

E-mail: manager@cktworld.com
Download
FORRIGE：CM2 Series Mini Cylinder i rustfrit stål (enkeltvirkende)
NÆSTE：CJ2-seriens minicylinder i rustfrit stål (enkeltvirkende)
  • Cylinderdiameter (mm) 20 25 32 40
    Væske brugt Luft (ingen olie*)
    Driftstilstand Dobbeltvirkende
    Maksimalt driftstryk 1,0 MPa
    Minimum driftstryk 0,05 MPa
    Omgivelses- og væsketemperatur Ikke-magnetisk kontakt: -10°C til 70°C, magnetisk kontakt: -10°C til 60°C
    Stempelhastighed 50~750 mm/s
    Buffer Gummi dæmpning/luft dæmpning
    Slaglængdetolerance (mm) 1.40
    *Smøring Ikke påkrævet
    Tilslutningsdiameter (Rc) 1/8 1/8 1/8 1/4
    *Hvis oliering er påkrævet, brug turbineolie nr. 1 ISOVG32.

  • Rejse-/magnetisk switch model bord
    Cylinder diameter
    (mm)     		Standard slaglængde
    (mm) Bemærk 1     		Magnetkontakt Model Bemærk 2) Installationsdel Model  Bemærk 3 Ring bælte model
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Bemærk 1) Ikke-standard rejsemuligheder er tilgængelige.
    Note 2) For specifikationer og karakteristika for magnetkontakter henvises til serien med magnetafbrydere.
    Trådlængdemarkeringer: Ingen markering - 0,5 m, L - 3 m, Z - 5 m. Eksempel: M9N, M9NL.
    Bemærk 3) Monteringsdele og ringrem Modeller skal bestilles sammen til brug.

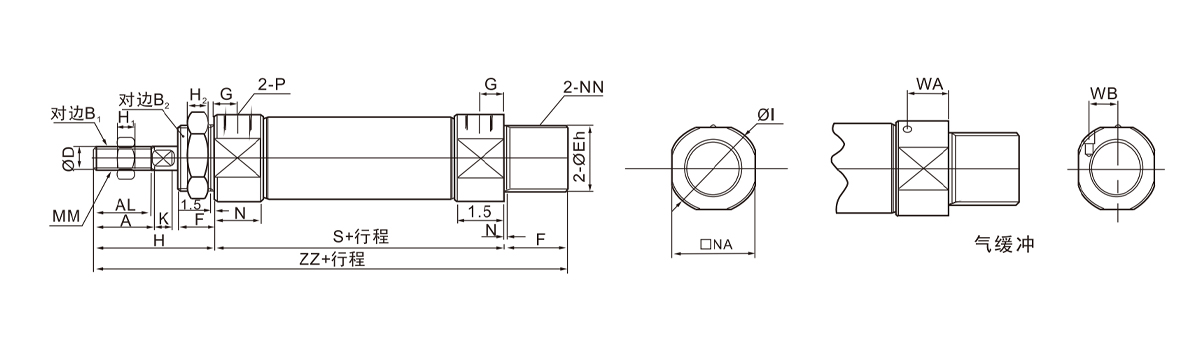

  • Cylinder diameter Rejseplan A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S ZZ WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

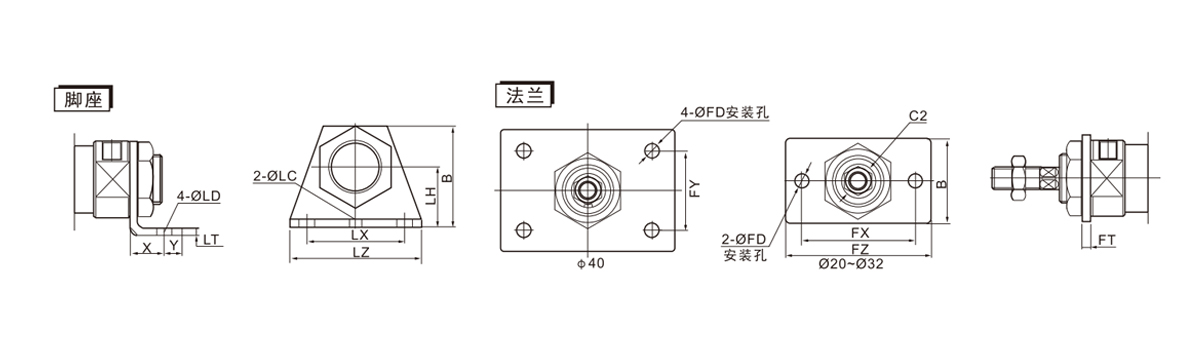

    Gældende cylinderdiameter
    (mm)     		Fodstøtte Flange
    Varenummer X Y ØLD ØLC LX LZ LH LT B Varenummer FD FY FX FZ C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

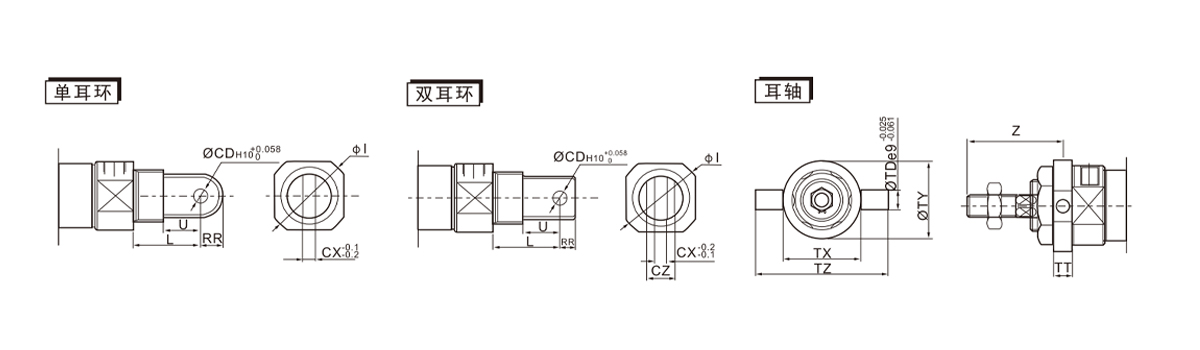

    Gældende cylinderdiameter
    (mm)     		Enkelt ørering Dobbelt øreringe Aksel øre type
    Varenummer L U RR Øl ØCD CX Varenummer L U RR ØCD CX CZ Øl Varenummer TX TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

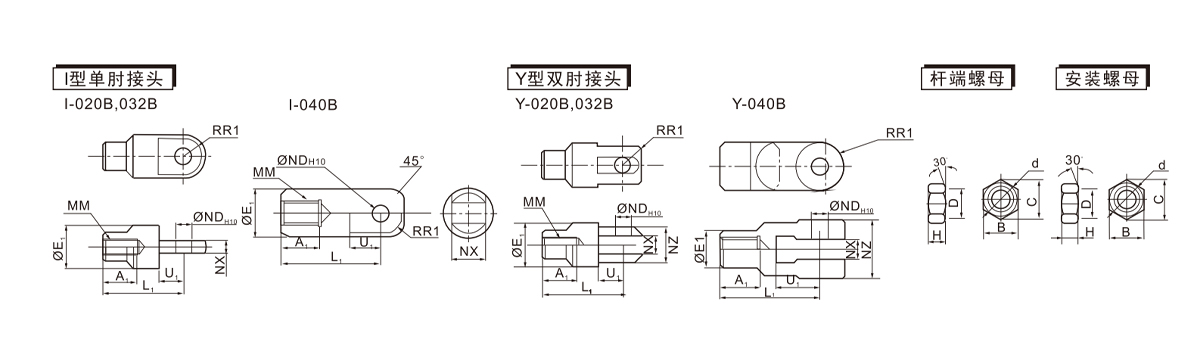

    Gældende cylinderdiameter
    (mm)     		Type I enkelt albueledd Y-type dobbelt albueledd Stangende møtrik Monter møtrikken.
    Varenummer A1 E1 L1 MM ØND H10 NX R1 U Varenummer A1 E1 L1 MM ØND NX NZ R1 U1 Varenummer B C d H Varenummer B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Gældende cylinderdiameter
    (mm)     		Rejseplan A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z ZZ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

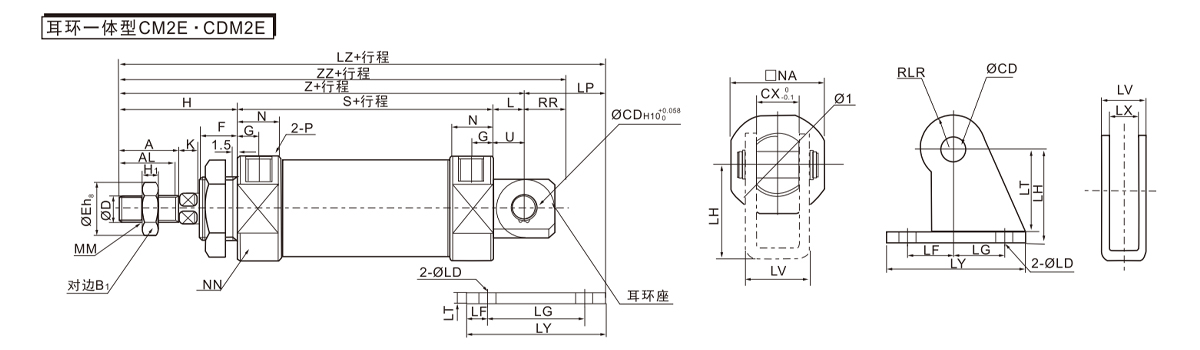

    Holder til øreringe
    Gældende cylinderdiameter
    (mm)     		Varenummer LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
