CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende) Leverandører

Hjem / Produkter / Luftcylinder / Mini Cylinder / CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende)

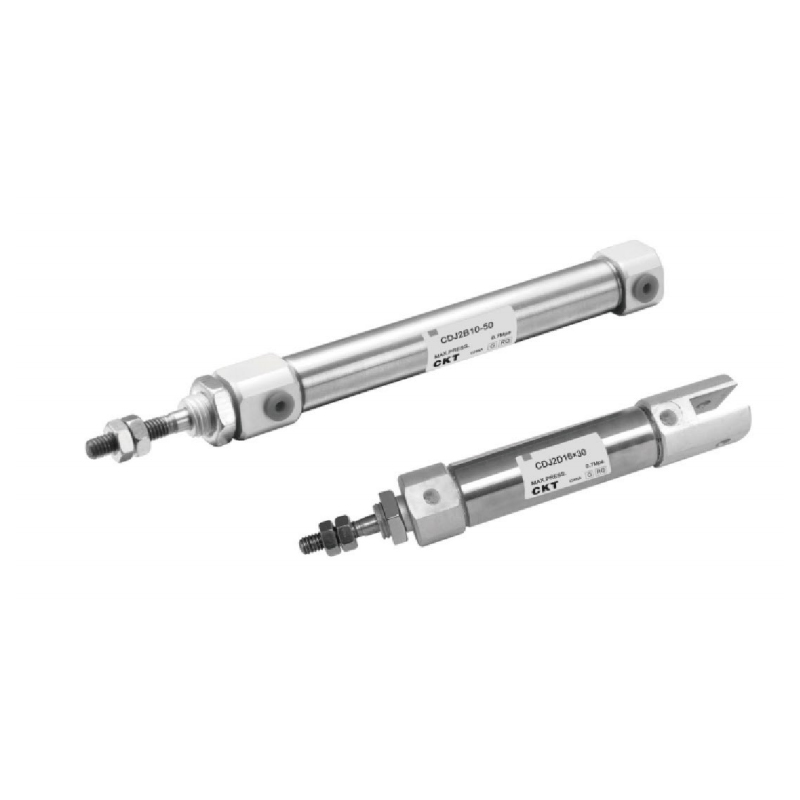

CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende)
  • CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende)
Mini Cylinder

CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende)

CJ2-seriens minicylinder i rustfrit stål (dobbeltvirkende) er designet til automatiseringsscenarier med begrænset plads. Dens miniaturiserede struktur tager højde for letvægtskrav og opnår grundlæggende miljøtolerance gennem kernekomponenter i rustfrit stål. Den er velegnet til arbejdsforhold med særlige krav til installationsstørrelse og materiale.

Kernefunktioner
▸Miniaturstruktur
Ved at vedtage princippet om miniaturiseringsdesign reducerer det den plads, der optages af udstyret, markant, optimerer dødvægten synkront og tilpasser sig integrationen af præcisionsudstyr.

▸Kompositmaterialekonstruktion
Kombinationen af endedæksel af letvægtslegering og cylinderlegeme i rustfrit stål forbedrer komponenternes holdbarhed, samtidig med at den strukturelle styrke bevares.

▸Vedligeholdelsesfrit smøresystem
Forinstalleret langtidssmøremedium, ingen grund til at efterfylde smøremiddel under hele livscyklussen, hvilket reducerer behovet for vedligeholdelse af nedetid.

▸ Modulær installationsgrænseflade
Giver en række forskellige konfigurationsløsninger til bagdæksel, understøtter belastningsforbindelse med flere vinkler og forenkler udstyrsintegrationsprocessen.

▸Grundlæggende miljøtilpasningsevne
Den rustfri stålhusstruktur og stempelstangskonstruktionen kan modstå erosion af konventionelle korrosive medier, hvilket udvider dets anvendelsesgrænser under særlige arbejdsforhold.

E-mail: manager@cktworld.com
Download
FORRIGE：CJ2-seriens minicylinder i rustfrit stål (enkeltvirkende)
NÆSTE：Ingen næste artikel
  • Borestørrelse (mm) 6 10                  16
    Væske Luft
    Handling Dobbeltvirkende
    Maks. driftstryk (MPa) 0.7
    Min. driftstryk (MPa) 0.12 0.06
    Omgivelses- og væsketemperatur Uden automatisk omskifter: -10 ℃ ~ 70 ℃, Med automatisk omskifter: -10 ℃ ~ 60 ℃
    Stempelhastighed 50~750 mm/s
    Pude Gummi kofanger/luftkofanger
    Slaglængdetolerance (mm) 1
    *Smøring Ikke påkrævet
    Port størrelse M5×0,8
    Brug venligst ISOVG32, hvis du ønsker at bruge smøring.

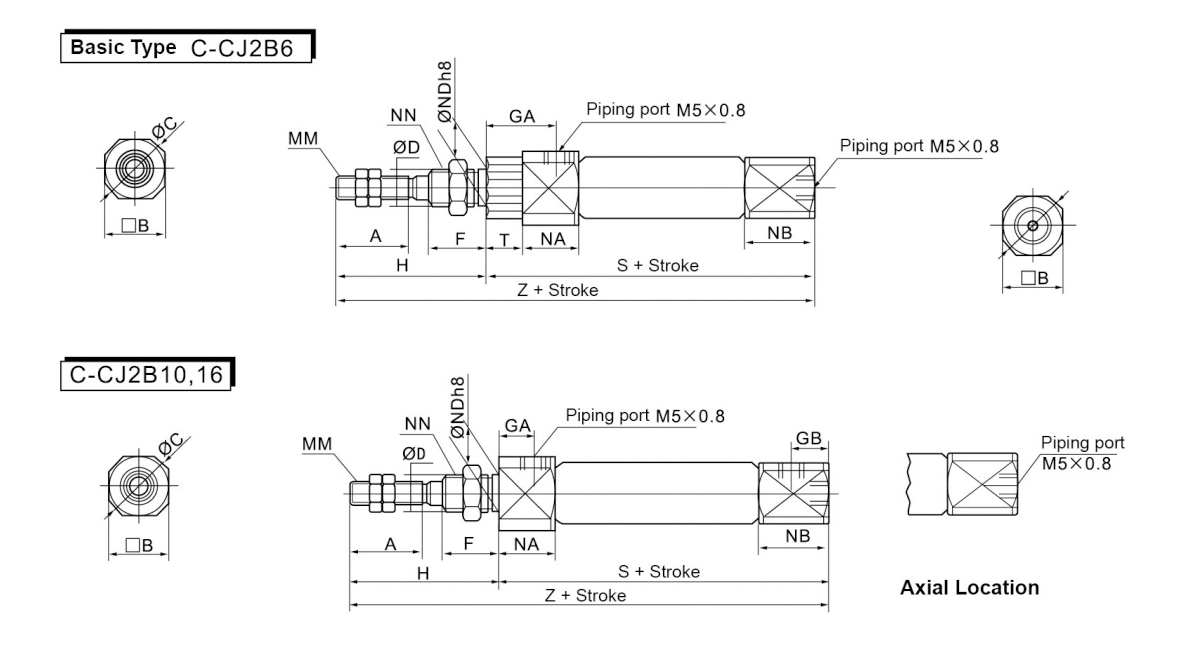

  • Borestørrelse (mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1,0 47 - 75

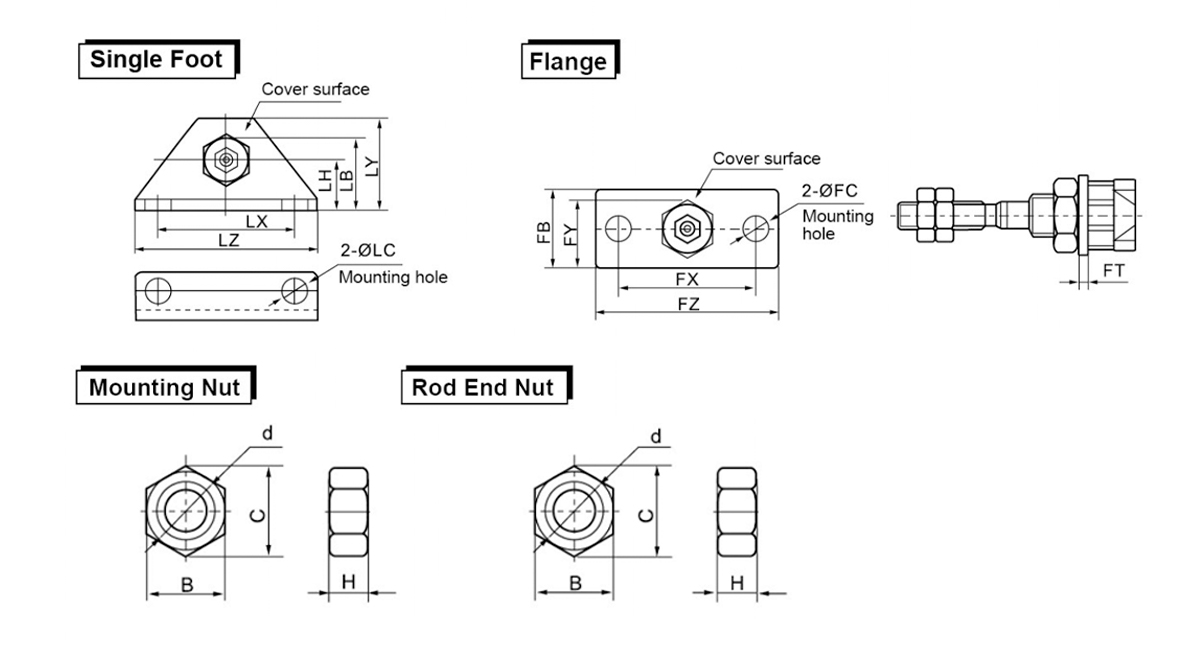

    Bore
    Størrelse
    (mm)     		Enkelt fod Flange Monteringsmøtrik Stangende møtrik
    Komponenter
    Model     		LB ØLC LH LX LY LZ Komponenter
    Model     		FB ØFC FX FY FZ FT Komponenter
    Model     		B C D H Komponenter
    Model     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

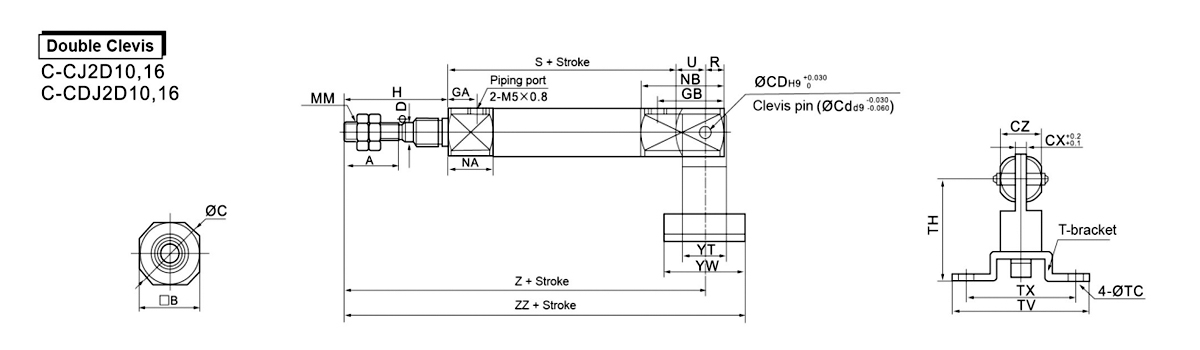

    Borestørrelse (mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z ZZ
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

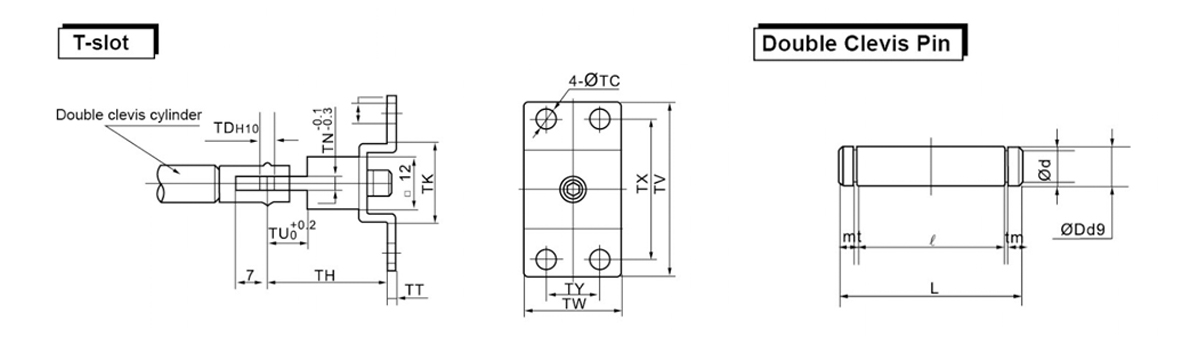

    Borestørrelse
    (mm)     		T-slids Dobbelt gaffelnål
    Komponenter
    Model     		TC TC(H10) TH TK TN TT TU TV TW TX TY Komponenter
    Model     		ØDd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

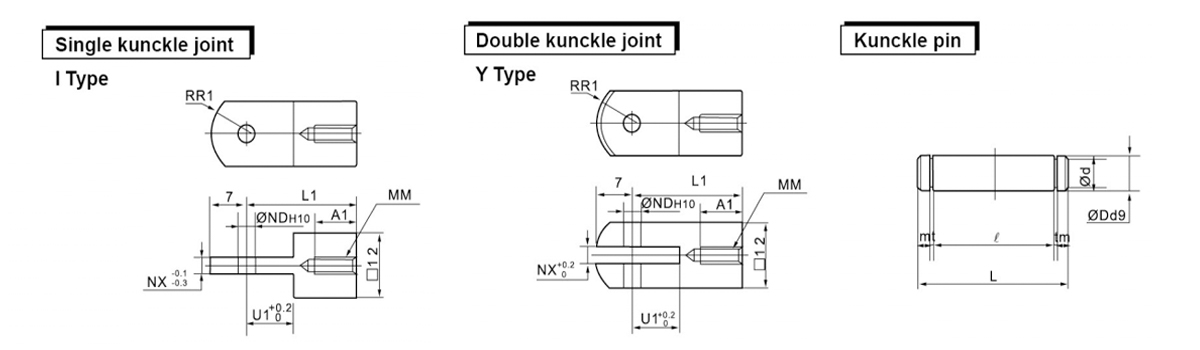

    Borestørrelse
    (mm)     		I Type Enkelt knogleled Y Type Dobbelt knogleled Kunckle pin
    Komponenter
    Model     		A1 ∅ND(H10) L1 MM U1 NX R1 Komponenter
    Model     		A1 ∅ND(H10) L1 MM U NX R1 Komponenter
    Model     		∅Dd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
