4HV Series 2/3 4-vejs håndventil Leverandører

Hjem / Produkter / Pneumatiske styrekomponenter / Manuel kontrolventil / 4HV Series 2/3 4-vejs håndventil

4HV Series 2/3 4-vejs håndventil 4HV Series 2/3 4-vejs håndventil 4HV Series 2/3 4-vejs håndventil 4HV Series 2/3 4-vejs håndventil
  • 4HV Series 2/3 4-vejs håndventil
  • 4HV Series 2/3 4-vejs håndventil
  • 4HV Series 2/3 4-vejs håndventil
  • 4HV Series 2/3 4-vejs håndventil
Manuel kontrolventil

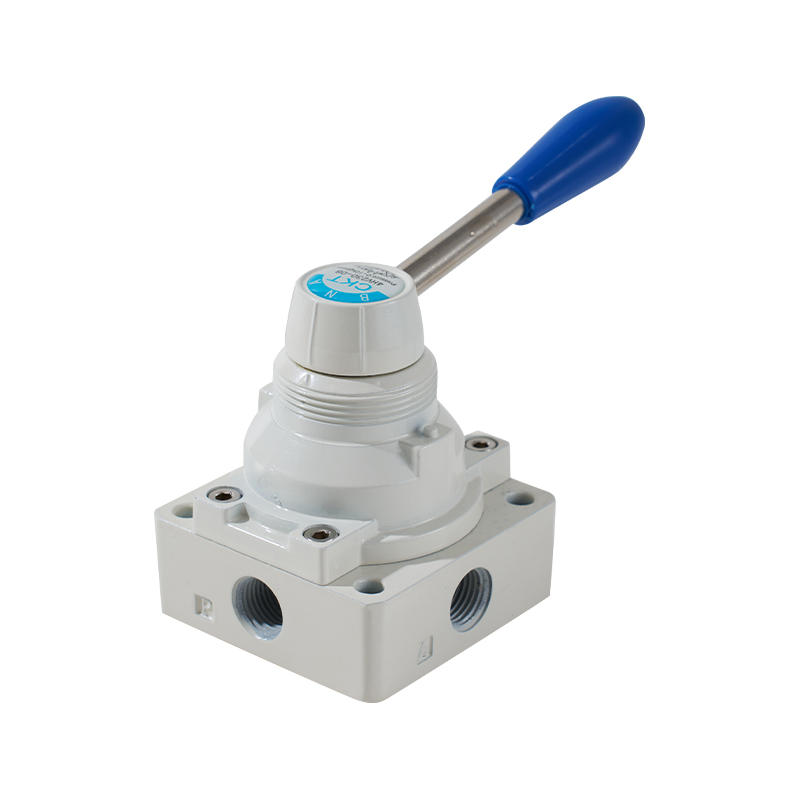

4HV Series 2/3 4-vejs håndventil

1. Let omvendt rotation, god håndfølelse, nøjagtig positionering;
2. Stort effektivt flowområde, lille tryktab;
3. To installationstyper er tilgængelige: panel og bund, panelinstallation med monteringsmøtrikker.

E-mail: manager@cktworld.com
Download
FORRIGE：4F Series 2-positions 5-vejs pneumatisk fodventil
NÆSTE：4H Series 5-vejs manuel ventil
  • Standard specifikation

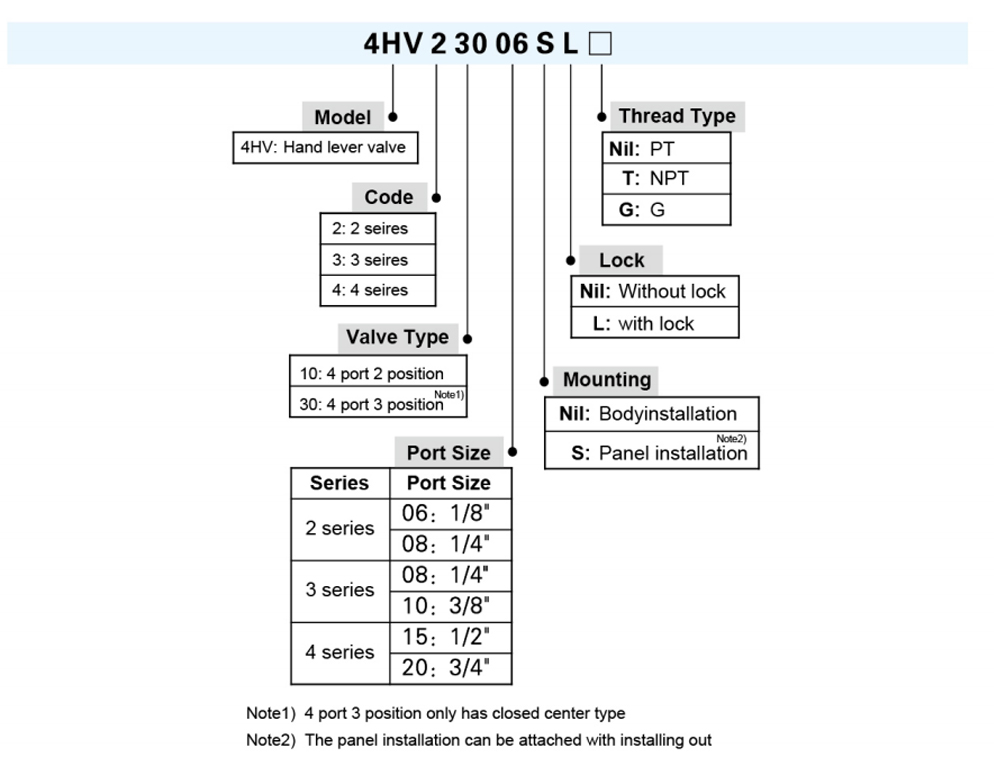

    Model 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Væske Luft (skal filtreres af 40μm filterelement)
    Handling Manuel styring direkte virkende type
    Port størrelse PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Effektivt Sektionsområde 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Stilling 4 port 2 position, 4 port 3 position
    Smøring Ikke påkrævet
    Driftstrykområde 0~1,0 MPa (0~145 psi)
    Bevistryk 1,5 MPa (215 psi)
    Driftstemperatur -20~70℃
    Driftsvinkel 90°(45°hvis 4 port 3 position)

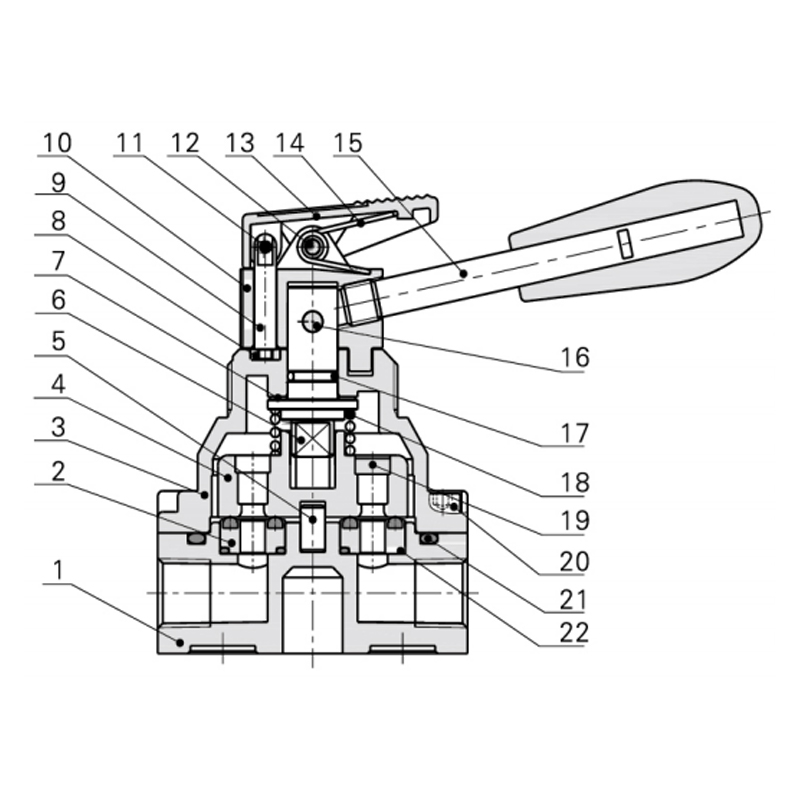

  • Vare Model Vare Model
    1 Hovedlegeme 12 Pin-1
    2 Seal Base 13 Forside
    3 Ventildæksel 14 Forår
    4 Ventilprop 15 Håndtag
    5 Kolonnestift 16 Pin-2
    6 Skaft 17 Skaft O Ring
    7 Vaskemaskine 18 Forår
    8 Fastgørelsesplade 19 Jernplade
    9 Låsestift 20 Fastgørelsesskrue
    10 Ventilhætte 21 Hovedlegeme O-ring
    11 Forår Pin 22 Tætningsbund O-ring

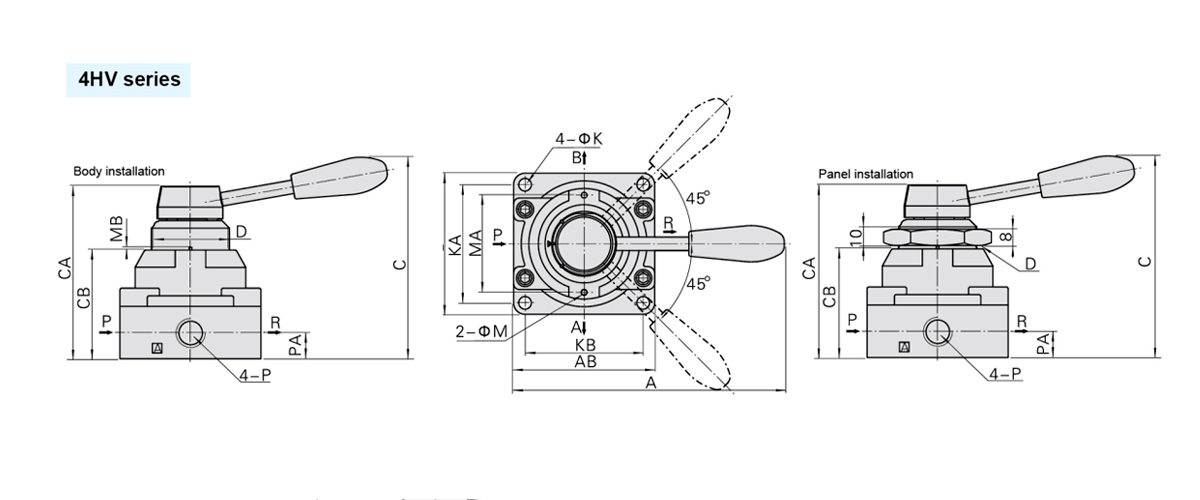

    Model /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

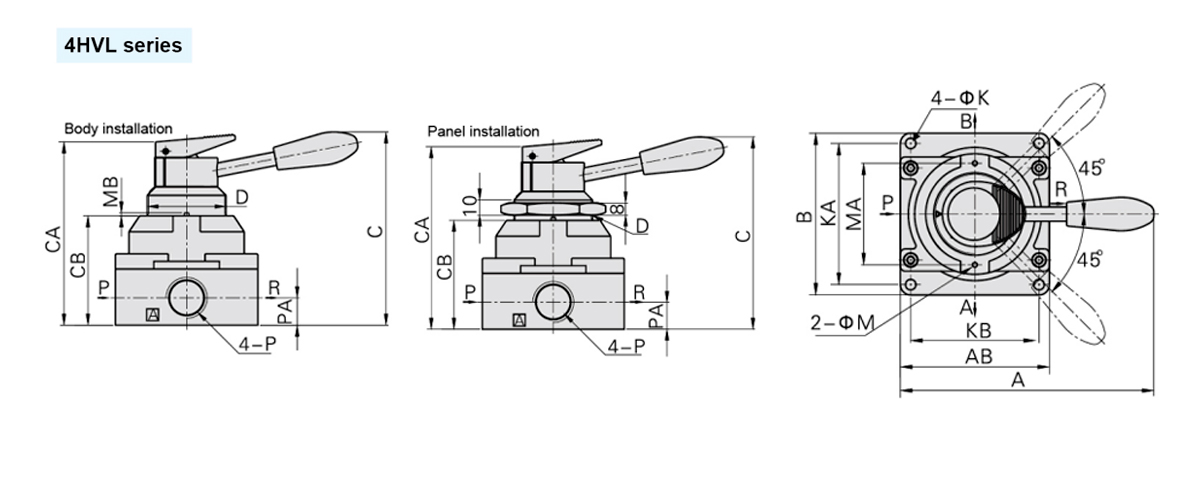

    Model/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
