CU/CUK Series Free Mount Cylinder
  • CU/CUK Series Free Mount Cylinder
Gratis monteringscylinder

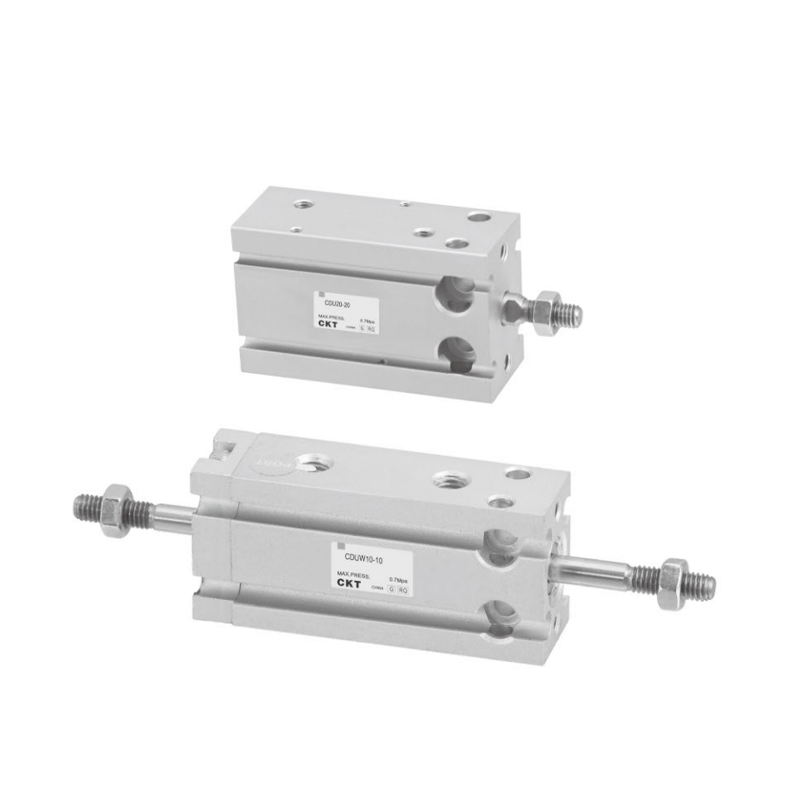

CU/CUK Series Free Mount Cylinder

CU/CUK Series Free Mount Cylinder er en modulær frimonteret cylinder, der opnår meget fleksibel mekanisk integration gennem strukturel optimering. Dens design fokuserer på at forenkle installationsprocessen og tilpasning til flere arbejdsforhold og er velegnet til præcisionskrav til bevægelseskontrol under dynamiske belastningsscenarier.

Kernefunktioner
▸ Strukturel frihed: Kroppen giver multiaksiale faste grænseflader, understøtter ikke-standard installationsstillinger og eliminerer adapterkomponenter;

▸ Let og kompakt struktur: Kropsdesignet med lav inerti reducerer systembelastningen betydeligt og optimerer pladsudnyttelsen;

▸ Flere specifikationsmuligheder: Dækker en bred vifte af cylinderdiametre og slagkombinationer, tilpasset til differentierede belastnings- og forskydningsscenarier;

▸ Vejledning med høj stabilitet: Et stykke præcisionsslebet stempelstangsstyrestruktur for at opnå oliefri langsigtet og stabil drift;

▸ Indbygget sensorsystem: Det indlejrede emballagedesign af den magnetiske koblingskontakt eliminerer risikoen for ekstern interferens og integrerer positioneringsfeedback.

E-mail: manager@cktworld.com
Download
FORRIGE：CUJB Series lille gratis installationscylinder
NÆSTE：Ingen næste artikel
  • Boringsstørrelse (mm) 6 10 16 20 25 32
    Væske Luft
    Handling Dobbeltvirkende
    Enkeltvirkende: Forår retur/forlængelse
    Maks. driftstryk 0,7 MPa
    Min.
    Drift
    Tryk
    (MPa)     		Dobbelt
    skuespil     		Enkelt stang 0.12 0.06 0.05
    Dobbelt rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Ikke-roterende dobbeltstangstype 0.18 0.13 0.11
    Single
    skuespil     		Standard 0.2 0.15 0.13
    Ikke-roterende stang 0.23 0.18 0.16
    Omgivende og væsketemperatur Med auto switch: -10~60 ℃, Uden auto switch: -10~70 ℃
    Pude Begge ender gummi kofanger
    Stempelhastighed 50~500 mm/s
    Slaglængde-tolerance (mm) 1
    Smøring Ikke påkrævet
    Montering Gratis montering (flere monteringsåbninger)
    Stang ikke-roterende nøjagtighed ±0,8° ±0,5°
    Portstørrelse M5×0,8 45665
    *Hvis oliering er påkrævet, brug venligst turbineolie nr. 1 ISOVG32.

  • StrokelAuto Switch Model
    Bore
    størrelse
    (mm)     		Standard slaglængde (mm) Langt slag
    (dobbeltvirkende)
    *Automatisk skift model
    (direkte montering)
    Dobbeltskuespil Enkeltskuespil
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Trådlængdemarkering: Ingen markering - 0,5 m, L - 3 m, Z - 5 m Eksempel: M9N, M9NL

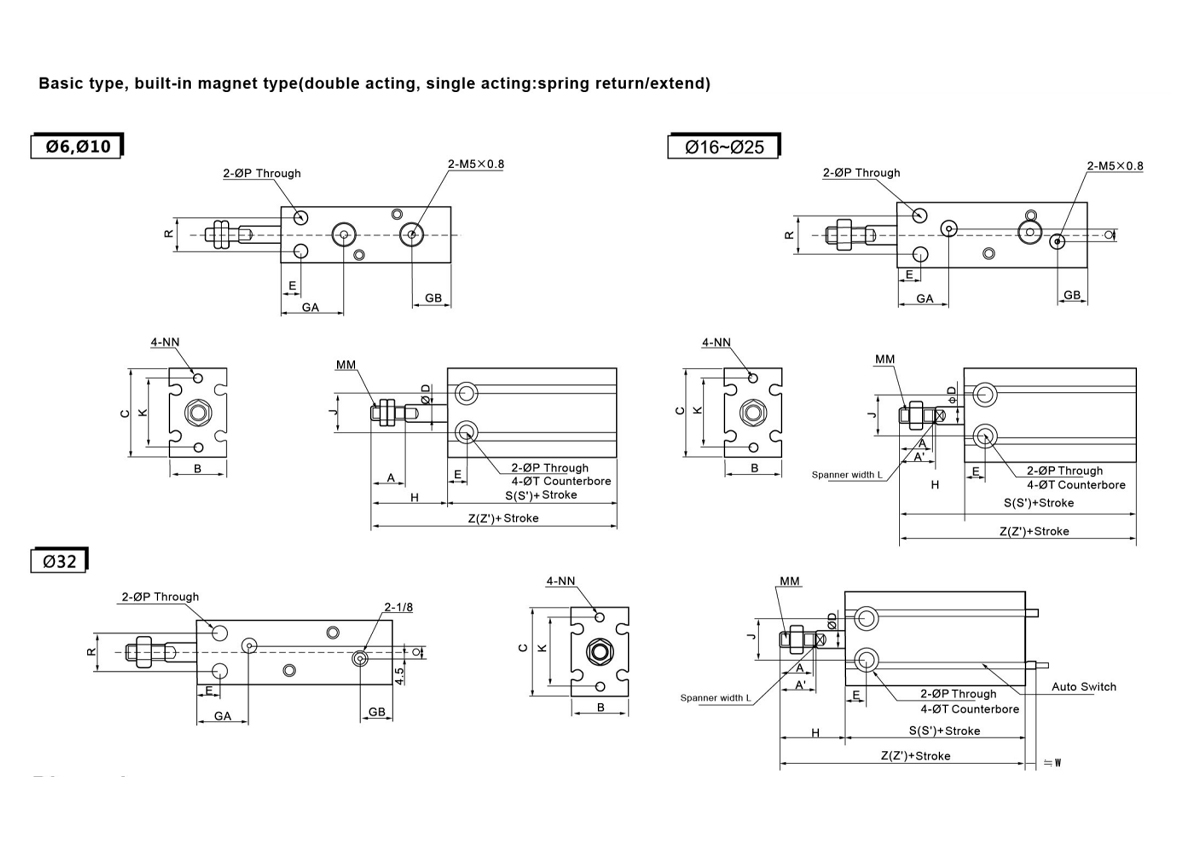

  • Dimension
    Model A A' B C ØD E GA GB J K L MM NN ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0,5 M3×0,5
    Dyb 5     		3.2 - 7 6 dyb 4,8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0,7 M3×0,5 Deep5 3.2 - 9 6 dyb5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0,8 M4×0,7 Deep6 4.5 4 12 7,6 dyb 6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1,0 M5×0,8 Deep8 5.5 9 16 9,3 dyb8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1,25 M5×0,8Deep8 5.5 9 20 9,3 dyb9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1,25 M6×1,0Deep9 6.6 13.5 24 11 dyb11,5
    Dobbeltvirkende dimension
    Model H Grundlæggende type Indbygget magnet
    S Z W S' Z'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Enkeltvirkende (Spring Return) Dimension
    Model H Grundlæggende type Indbygget magnet
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Enkeltvirkende (Spring Extend) Dimension
    Model H Grundlæggende type Indbygget magnet
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

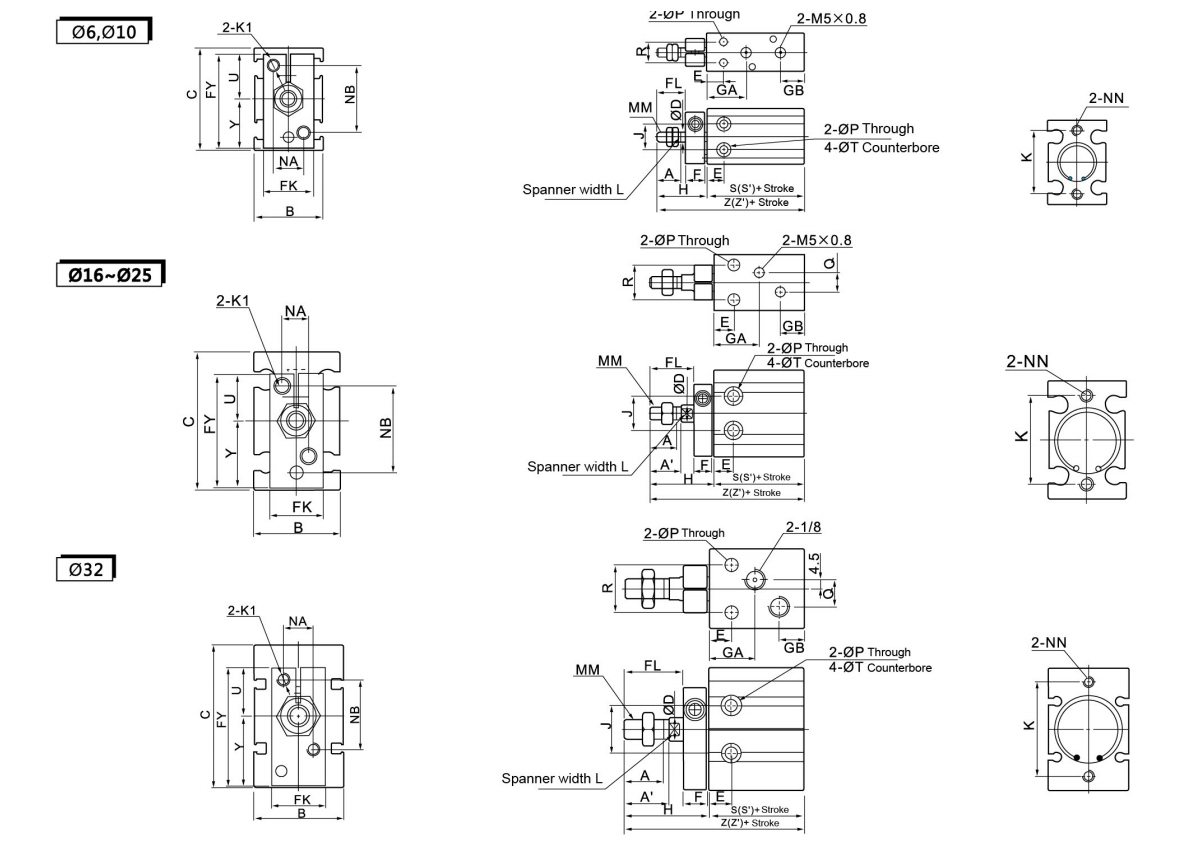

    Dimension
    Model A A' B C ØD E F FL FK FY GA GB H J K L MM NA NB NN ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0,5 6 14 M3×0,5deep5 3.4 - 7 6 dyb 4,8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0,7 7 15 M3×0,5deep5 3.4 - 9 6 dyb5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0,8 6 18 M4×0,7deep6 4.5 4 12 7,6 dyb 6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1,0 8 20 M5×0,8deep8 5.5 9 16 9,3 dyb8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1,25 10 28 M5×0,8deep8 5.5 9 20 9,3 dyb9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1,25 12 32 M6×1,0deep9 6.6 13.5 24 11 dyb11,5 21 30.5 M5
    Dobbeltvirkende dimension
    Model H Uden Auto
    Skift     		Indbygget
    Magnetkontakt
    S Z W S' Z'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Enkeltvirkende (Spring Return) Dimension
    Model H Uden Auto Switch Indbygget magnet Switch
    S Z W S Z'
    5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Enkeltvirkende (Spring Extend) Dimension
    Model H ØT U Y Uden Auto Switch Indbygget magnet Switch
    S Z W S' Z'
    5 10 15 5 10 15 5 10 15 5 10 15 5 10 15
    C-C□ UK6-□T 23 28 33 6Deep4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6 Dyb5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6 Dyb 6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5 Dyb8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5 Dyb9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Deep11.5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
