Kombineret vakuumgenerator

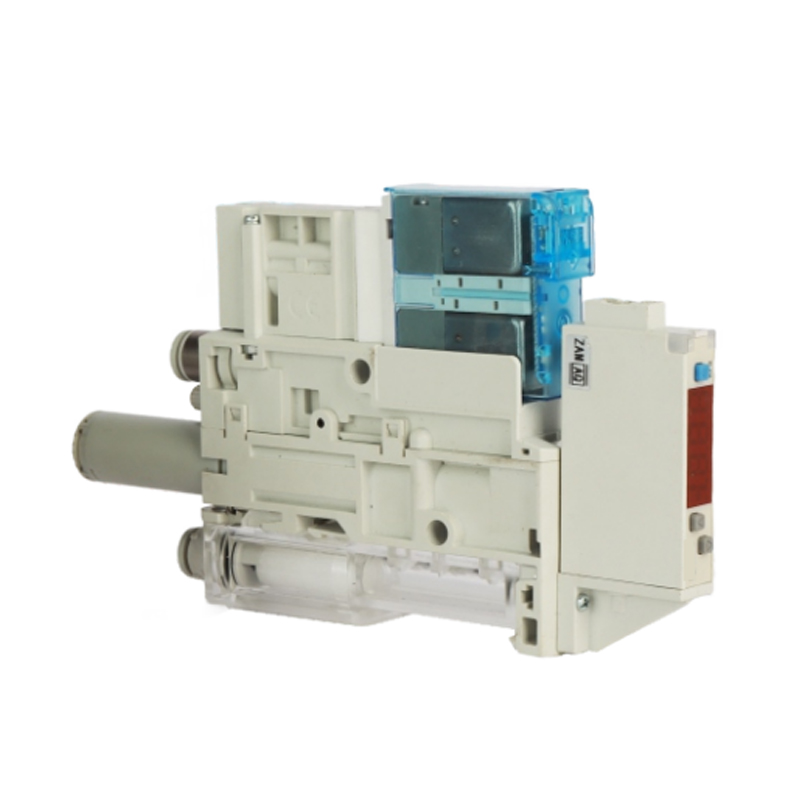

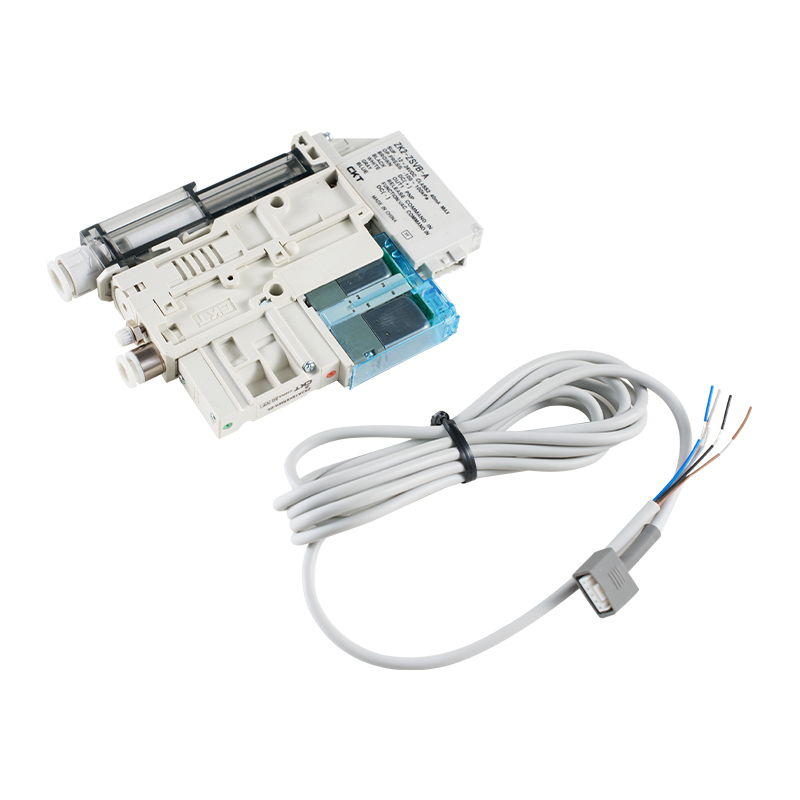

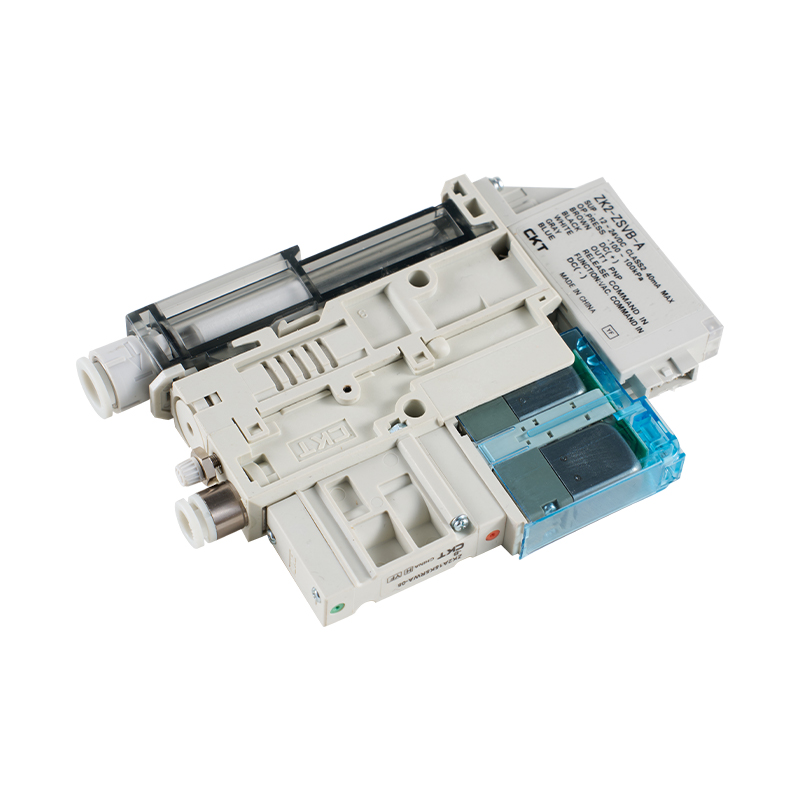

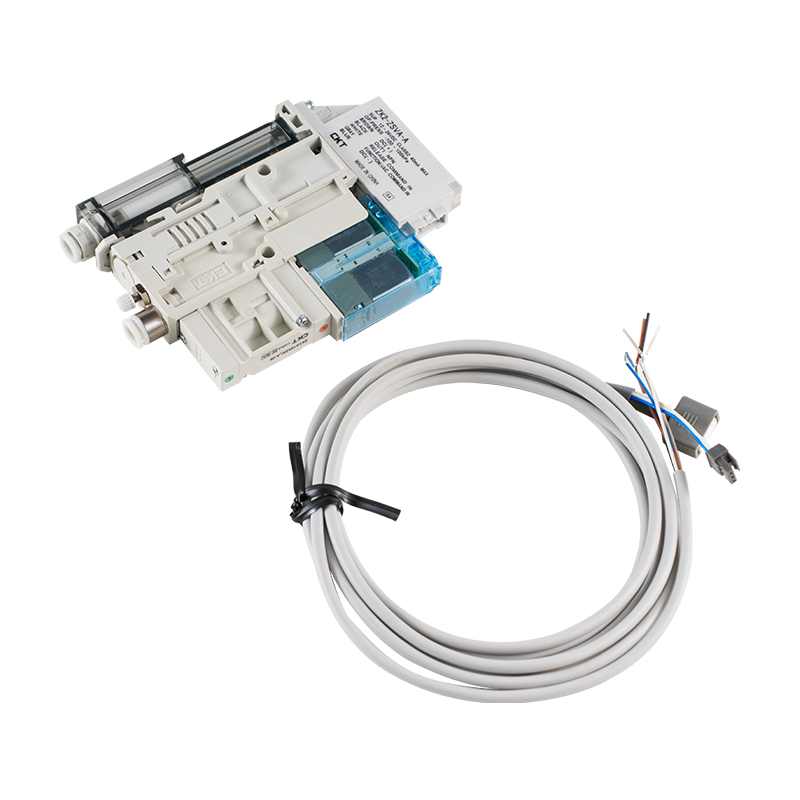

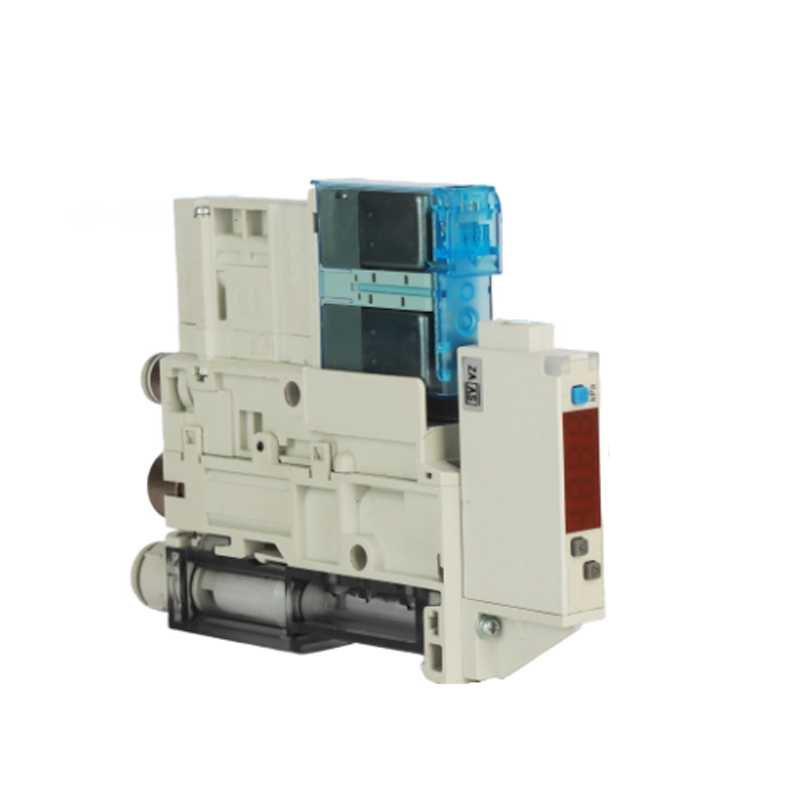

ZK2A serie vakuumgenerator

ZK2A Series Vacuum Generator er en integreret vakuumgenereringsløsning designet til effektiv materialeadsorption og håndtering i industrielle automationsscenarier. Dens kompakte struktur integrerer vakuumgenerering, statusovervågning og luftstrømskontrolfunktioner og opnår hurtig vakuumetablering og frigivelse gennem Venturi-princippet, som er velegnet til stabile gribebehov for en række lette til mellemstore belastninger.

Kernefunktioner
1. Effektivt design af gasforbrug: Optimer interne flowkanaler for at reducere trykluftforbruget, balancere energiforbrug og sugeevne
2. Modulær grænseflade: Standard gas- og elektriske grænseflader understøtter hurtig integration i enden af robotarmen eller værktøjsrørledningen
3. Statusfeedback-mekanisme: Den indbyggede vakuumsensorport kan tilsluttes en ekstern trykafbryder for at overvåge adsorptionsstatus i realtid
4. Anti-forureningsstruktur: Designet uden bevægelige dele reducerer fejlfrekvensen og tilpasser sig komplekse arbejdsforhold som støv og snavs
5. Flertrins vakuumkonfiguration: Lever forskellige varianter med halsspecifikation for at imødekomme differentierede flow- og vakuumkrav
6. Kompakt emballage: Den integrerede skal reducerer eksterne rørforbindelser, forenkler installationsplads og vedligeholdelseskompleksitet

E-mail: manager@cktworld.com
Download
FORRIGE：VY Series Vakuum Generator
NÆSTE：ZK2 Series vakuumenhed/vakuumgenerator
  • Model (standardmodel til omskifterenhed) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Nominel trykområde 0~-101 kPa -100~100kPa
    Indstil trykområde, vis trykområde 10~-105kPa -105~105kPa
    Trykmodstand 500 kPa
    Minimum indstillingsenhed 0,1 kPa
    Strømforsyningsspænding DC 12–24 V ±10 %, puls (p-p) mindre end 10 % (med omvendt forbindelsesbeskyttelse)
    Nuværende forbrug Under 40mA
    Skift udgang Outputformat NPN eller PNP solfanger åbent kredsløb 2 udgange (valgbar)
    Maksimal belastningsstrøm 80mA
    Maksimal påført spænding 28V (når NPN-udgang)
    Restspænding Under 2V (når belastningsstrømmen er 80mA)
    Responstid Mindre end 2,5 ms (ved brug af anti-oscillationsfunktionen: vælg 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsbeskyttelse Har
    Gentagelighed ±0,2 % F.S. ±1 ciffer
    Forsinkelse Forsinkelse mode Variabel fra 0 Bemærk)
    Sammenligningstilstand for øvre og nedre grænse
    Visningstilstand 31/2-cifret 7-segment LED 1-farvet display (rød)
    Vis nøjagtighed ±2 % af fuld skala ±1 ciffer (ved en omgivelsestemperatur på 25 ± 3°C)
    Handlingsindikatorlys Når kontaktudgangen er ON, er lyset tændt. OUT1: grøn OUT2: rød
    Miljøbestandig Beskyttende struktur IP40
    Temperaturområde Opbevaringsbetingelser: -10 til 60°C (ingen kondens, ingen frysning)
    Fugtighedsområde Under drift og opbevaring: 35–85 % RF (ingen kondensering)
    Tåler spænding AC1000V 1 minut Mellem ladeenhed og hus
    Isolationsmodstand 50 MΩ eller højere (DC 500 V megohm) mellem ladeenheden og kabinettet
    Temperaturegenskaber ±2 % F.S. (baseret på en omgivelsestemperatur på 25°C)
    Tråd Oliebestandigt ethylengummiisoleret kabel, 5 ledere, 0,35 mm², 2 m Ledertværsnitsareal: 0,15 mm² (AWG 26) Ydre isoleringsdiameter: 1,0 mm
    Bemærk: Når trykket svinger omkring den indstillede værdi, vil der forekomme oscillation, hvis hysteresen ikke er indstillet over udsvingsområdet.

    Vakuumpressostat med energibesparende funktion
    Model ZK2-ZSV□□□-A
    Nominel trykområde -100~100kPa
    Indstil trykområde -105~105kPa
    Trykmodstand 500 kPa
    Minimum indstillingsenhed 0,1 kPa
    Strømforsyningsspænding DC 12–24 V ±10 % puls (p-p) mindre end 10 % (med omvendt forbindelsesbeskyttelse)
    Nuværende forbrug Under 40mA
    Skift udgang Outputformat NPN eller PNP åben kollektor OUT1: Generelt formål: OUT2: Til ventilstyring
    Maksimal belastningsstrøm 80mA
    Maksimal påført spænding DC26,4V
    Restspænding Under 2V (når belastningsstrømmen er 80mA)
    Responstid Mindre end 2,5 ms (ved brug af anti-oscillationsfunktionen: vælg 20, 100, 500, 1000 eller 2000 ms)
    Kortslutningsbeskyttelse Har
    Gentagelighed ±0,2 % F.S. ±1 ciffer
    Forsinkelse Forsinkelse mode Variabel fra 0 Bemærk)
    Visningstilstand 31/2-cifret 7-segment LED-farvedisplay (rød)
    Vis nøjagtighed ±2 % af fuld skala ±1 ciffer (ved en omgivelsestemperatur på 25 ± 3°C)
    Handlingsindikatorlys Når kontaktudgangen er ON, er lyset tændt. OUT1: grøn OUT2: rød
    Miljøbestandig Beskyttende struktur IP40
    Driftstemperaturområde 5 ~ 50 ℃
    Tåler spænding AC1000V 1 minuts ladeenhed og hus
    Isolationsmodstand 50 MΩ eller højere (DC 500 V megohm) mellem ladeenheden og kabinettet
    Temperaturegenskaber ±2 % F.S. (ved 25°C inden for driftstemperaturområdet på 5 til 50°C)
    Tråd 5-leder kabel Ø3,5, 2m Ledertværsnitsareal: 0,15mm² (AWG26) Isolator ydre diameter: 1,0mm
    Bemærk: Når trykket svinger omkring den indstillede værdi, vil der forekomme oscillation, hvis hysteresen ikke er indstillet over udsvingsområdet.

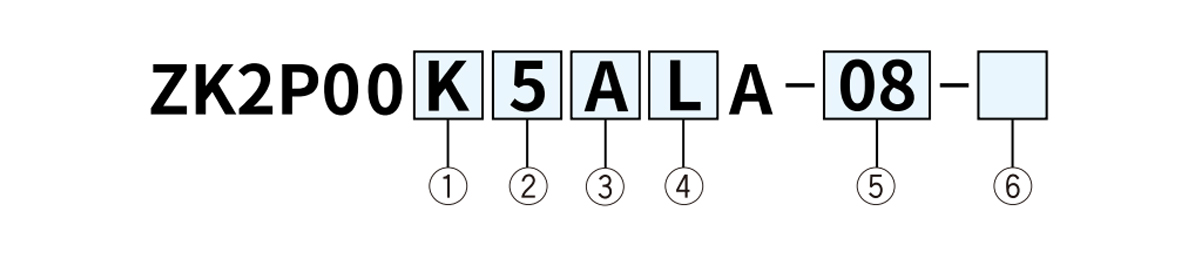

  • ① Kombination af forsyningsventil og brudventil ③ Vakuumpressostat, tryksensor
    Mark Tilførselsventil Destruktionsventil Mark Type Trykområde
    [kPa]     		Specifikationer
    N.C. Selvbærende N.C. NPN PNP Enhedskonvertering
    Funktion Note 3)
    K ● - ● 2 udgange
    R - ●Bemærkning 2) ● A Vakuum trykafbryder 0~-101 ● - ●
    Bemærk 1) Indstil en brudventil eller atmosfærisk indsugningsventil i midten af vakuumrøret.
    Note 2) Når den er aktiveret i 20 ms eller længere, opretholdes vakuumgenereringstilstanden, og når brudventilen aktiveres, stoppes vakuumet.     		B ● - Ingen (SI-enhed fast)
    C - ● ●
    ②Nominel spænding (forsyningsventil, brudventil) D - O Ingen (SI-enhed fast)
    Mark Spænding E -100~100 ● - ●
    5 DC24V F ● - Ingen (SI-enhed fast)
    H - ● ●
    6 DC12V J - ● Ingen (SI-enhed fast)
    Specifikationen uden enhedskonvertering er fastsat til kPa.
    ④Stikspecifikationer (forsyningsventil, brudventil, vakuumpressostat ⑤ Vakuum (V) passage
    Mark Tilførselsventil ·Destruction valve used 300 mm(plug assembly) Note 4) 2m (kablet med stik) til vakuumpressostat 3m (wire integreret) brugt i tryksensorkomponenter Mark Vakuum (V) port
    L ● ● 06 Ø 6
    L1 Ingen ● 08 Ø 8
    L2 ● Ingen

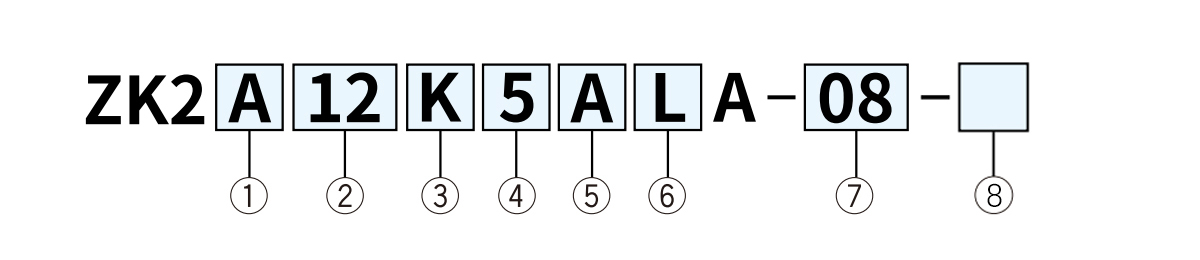

    ② Dysediameter ④Nominel spænding (forsyningsventil, brudventil) ⑤ Vakuumtrykafbryder/tryksensor
    Mark Dyse diameter Mark Spænding Mark Type Trykområde
    [kPa]     		Specifikationer
    07 Ø 0.7 5 DC24V NPN PNP Med enhedskonverteringsfunktion Note 4)
    10 Ø 1.0 2 udgange
    12 Ø 1.2 6 DC12V A Vakuum trykafbryder 0~-101 ● - ●
    15 Ø 1.5 B ● — Ingen (SI-enhed fast)
    C — ● ●
    D - ● Ingen (SI-enhed fast)
    ③ Kombination af forsyningsventil og brudventil E -100-100 ● — ●
    Mark Tilførselsventil Destruktionsventil F ● — Ingen (SI-enhed fast)
    N.C. Selvvedligeholdelsestype N.C. H — ● ●
    K ● ● J — ● Ingen (SI-enhed fast)
    R - ● Note 3) ● K Vakuum trykafbryder with energy-saving function -100-100 ● - ●
    Note 3) Når den er aktiveret i 20 ms eller længere, opretholdes vakuumgenereringstilstanden, og når destruktionsventilen aktiveres, stopper vakuumet. Q ● -
    —     		Ingen (SI-enhed fast)
    R — ● ●
    S - ● Ingen (SI-enhed fast)
    ⑥ Stikspecifikationer (forsyningsventil, brudventil, vakuumpressostat)
    Mark Tilførselsventil, rupture valve used 300 mm (plug assembly) Note 5) 2m (kablet med stik) bruges til vakuumpressostat ⑦ Vakuum (V) port
    L ● ● Mark Vakuum (V) port
    L1 Ingen ● 06 Ø 6
    L2 ● Ingen 08 Ø 8
    W Med energibesparende funktion Anvendes i vakuumpressostater

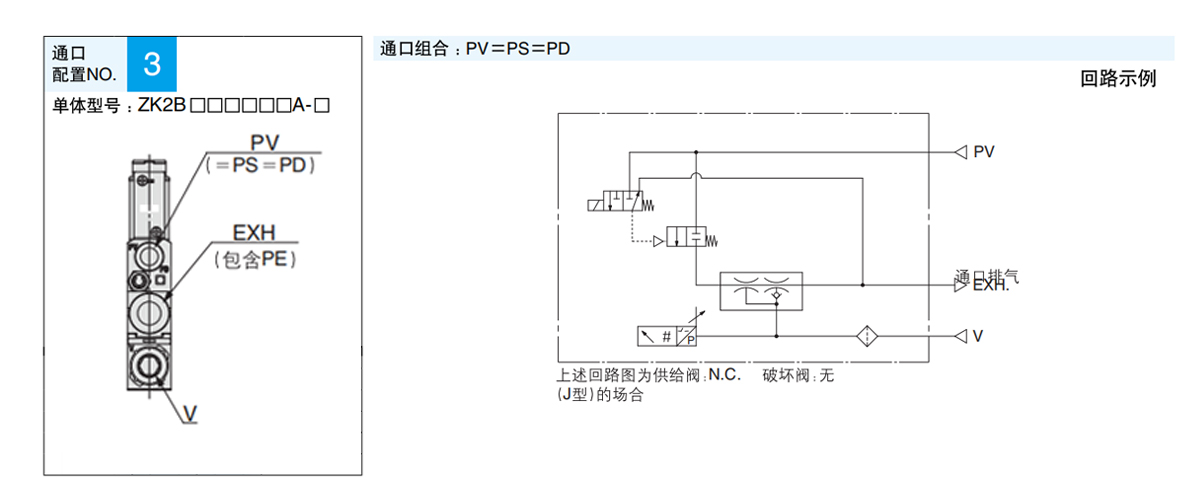

  • V-type åbning A C PV tilslutningstype B
    Metriske dimensioner 06 Ø6 8.25 4 Metriske dimensioner 06 06 9.7
    08 08 11.4 6
    Kejserlige dimensioner 07 01/4" 9.7 4.76 Kejserlige dimensioner 07 01/4" 12.3
    09 05/16" 11.4 6

    V-type åbning A C PV tilslutningstype B
    Metriske dimensioner 06 06 8.25 4 Metriske dimensioner 06 Ø6 9.7
    08 08 11.4 6
    Kejserlige dimensioner 07 01/4" 9.7 4.76 Kejserlige dimensioner 07 01/4" 12.3
    09 Ø5/16" 11.4 6

    System Vakuum pumpe
    Hovedtype Enkelt enhed

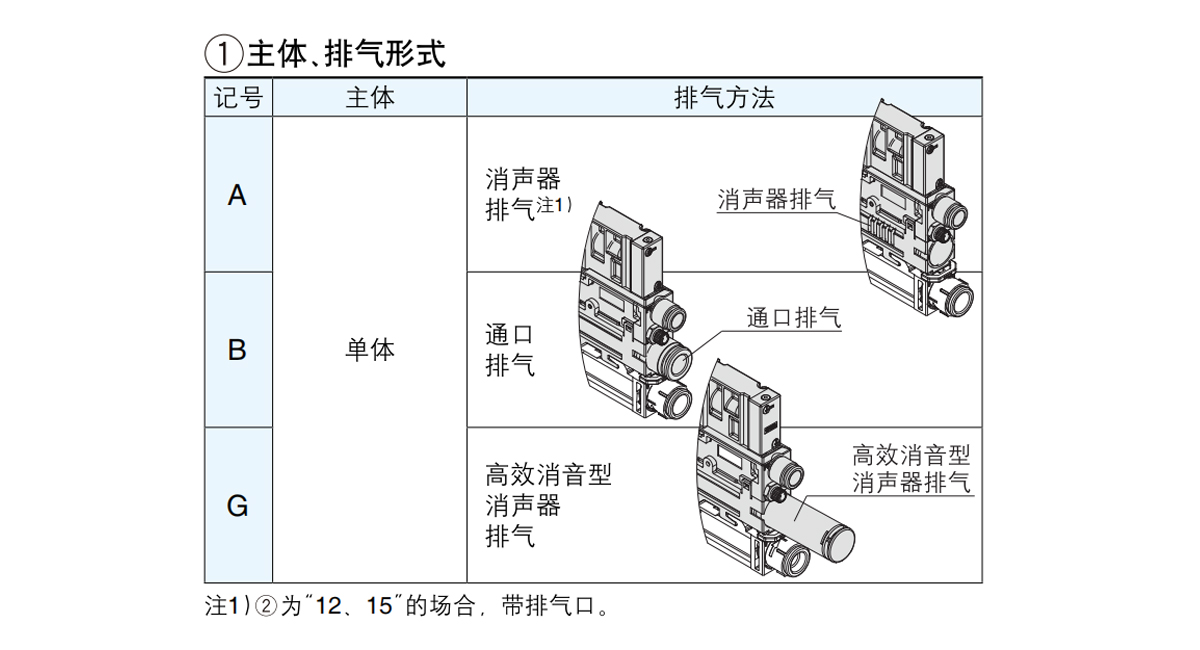

    Udstødningsmetode Ingen lyddæmper
    Eksempler på anvendelser, formål osv. af denne specifikation Vakuum niveau -
    Udstødning -
    Brudtryk Samme tryk som PS

    System Vakuum generator
    Hovedtype Enkelt enhed
    Udstødningsmetode Lyddæmper udstødning
    Eksempler på anvendelser, formål osv. af denne specifikation Vakuum niveau -
    Udstødning Emissioner i driftsmiljøet
    Brudtryk Samme som PV-tryk

    System Vakuum generator
    Hovedtype Enkelt enhed
    Udstødningsmetode Åben udstødning
    Eksempler på anvendelser, formål osv. af denne specifikation Vakuum niveau -
    Udstødning Kræver separat udstødning efter rørføring
    Brudtryk Samme som PV-tryk

    System Vakuum generator
    Hovedtype Enkelt enhed
    Udstødningsmetode Høj støjreduktion lyddæmper udstødning
    Eksempler på anvendelser, formål osv. af denne specifikation Vakuum niveau -
    Udstødning Emissioner i driftsmiljøet
    Brudtryk Samme som PV-tryk
