CTM/CTX I-serien integreret vakuumgenerator Leverandører

Hjem / Produkter / Vakuum komponenter / Kombineret vakuumgenerator / CTM/CTX I-serien integreret vakuumgenerator

CTM/CTX I-serien integreret vakuumgenerator CTM/CTX I-serien integreret vakuumgenerator
  • CTM/CTX I-serien integreret vakuumgenerator
  • CTM/CTX I-serien integreret vakuumgenerator
Kombineret vakuumgenerator

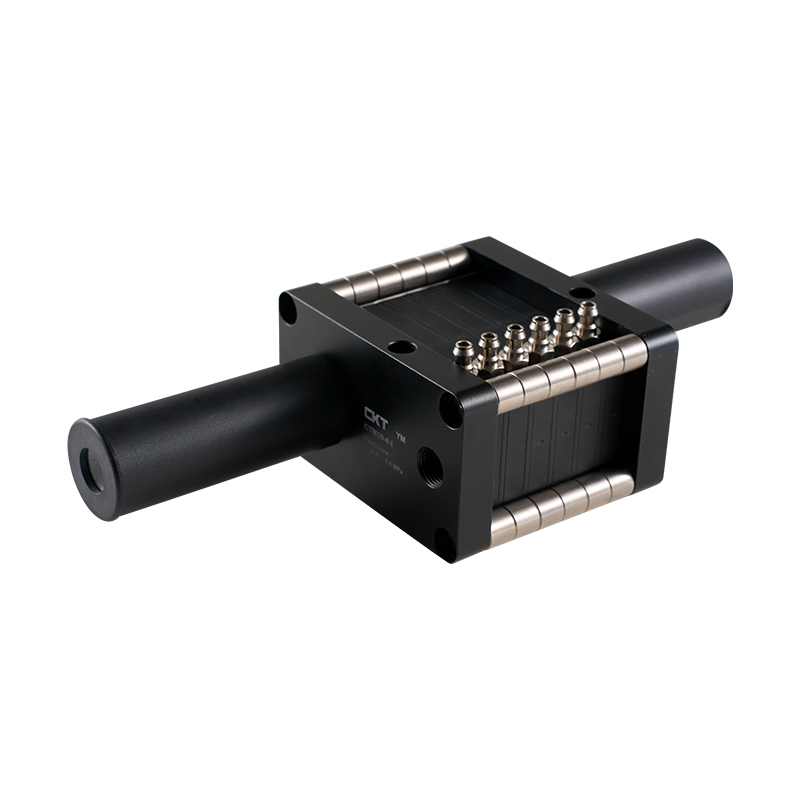

CTM/CTX I-serien integreret vakuumgenerator

CTM/CTX I-seriens integrerede vakuumgenerator er et kompakt og effektivt vakuumgeneratormodul designet til automatiseret håndtering. Den genererer øjeblikkeligt undertryk gennem trykluftstråler, der erstatter traditionelle vakuumpumper, og er velegnet til scenarier med begrænset plads og høje slag.

Nøglefunktioner

1. Jet-medrivningsteknologi

Ingen mekaniske bevægelige dele, ren pneumatisk vakuumgenerering (typisk værdi -85kPa), lang levetid og vedligeholdelsesfri.

Flertrins ekspansionskanal reducerer gasforbruget med mere end 40%, velegnet til 0,1-1,5 MPa gaskilde.

2. Ekstremt hurtig reaktionsevne

Etabler/frigør vakuum på millisekunder, understøtter højfrekvent drift på 300 gange/minut.

Bredt temperaturområde drift (-20 ℃ ~ 80 ℃), modstandsdygtig over for støv og olietåge miljø.

3. Klar-til-brug arkitektur

Hoveddelen integrerer filtrerings- og lyddæmperenheder, som kan tilsluttes direkte til sugekoppen eller enden af robotarmen.

Modulært design understøtter flowregulering med variabel frekvens og er kompatibel med PLC/IIoT-styring.
4. Scenarietilpasningsevne

Løs pladsbegrænsningen ved robothåndled og realiser indlejret vakuumgreb.
Det oliefrie design opfylder de rene krav til fødevarer/lægemidler og kan håndtere elektroniske komponenter på millimeterniveau.

E-mail: manager@cktworld.com
Download
FORRIGE：ZK2 Series vakuumenhed/vakuumgenerator
NÆSTE：Ingen næste artikel
  • Vakuumflow (L/min) af forskellige vakuumniveauer (-kPa)
    Model Specifi
    -kation     		Forsyning
    tryk
    (bar)     		Luft
    forbrug
    (L/min)     		0 10 20 30 40 50 60 70 80 90 Maks.
    Vakuumniveau
    (-kPa)
    CTM 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Evakueringstid(er/l) for at nå forskellige niveauer (-kPa)
    Model Specifi
    -kation     		Forsyning
    tryk
    (bar)     		Luft
    forbrug
    (L/min)     		10 20 30 40 50 60 70 80 90 Maks.
    Vakuumniveau
    (-kPa)
    CTM 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Præstationsparameter
    Model Specifikation Forsyning pressure
    (MPa)     		Maks.Vacuum Level
    (-kPa)     		Maks.vacuum flow
    (L/min)     		Luft consumption
    (L/min)     		Støjniveau
    (dB(A))     		Vægt
    (g)     		Anbefalet slangediameter
    (mm)
    Luft supply
    (P)     		Vakuum
    (V)     		Udstødningsport
    (E)
    CTM 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25x5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    CTM 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10x4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10x6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23x4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10x2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10x3 32x3 130-145 63-65 80 6 3/8×1
    10x4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10x6 32x6 260-288 63-65 281 10 3/8×2
    10x7 32x7 303-337 63-65 299 10 3/8x2
    10x8 32x8 346-385 63-65 327 10 3/8×2
    10x9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Mærke: Denne serie produkters arbejdstemperatur -20° til 80°, maksimalt forsyningstryk 7bar.

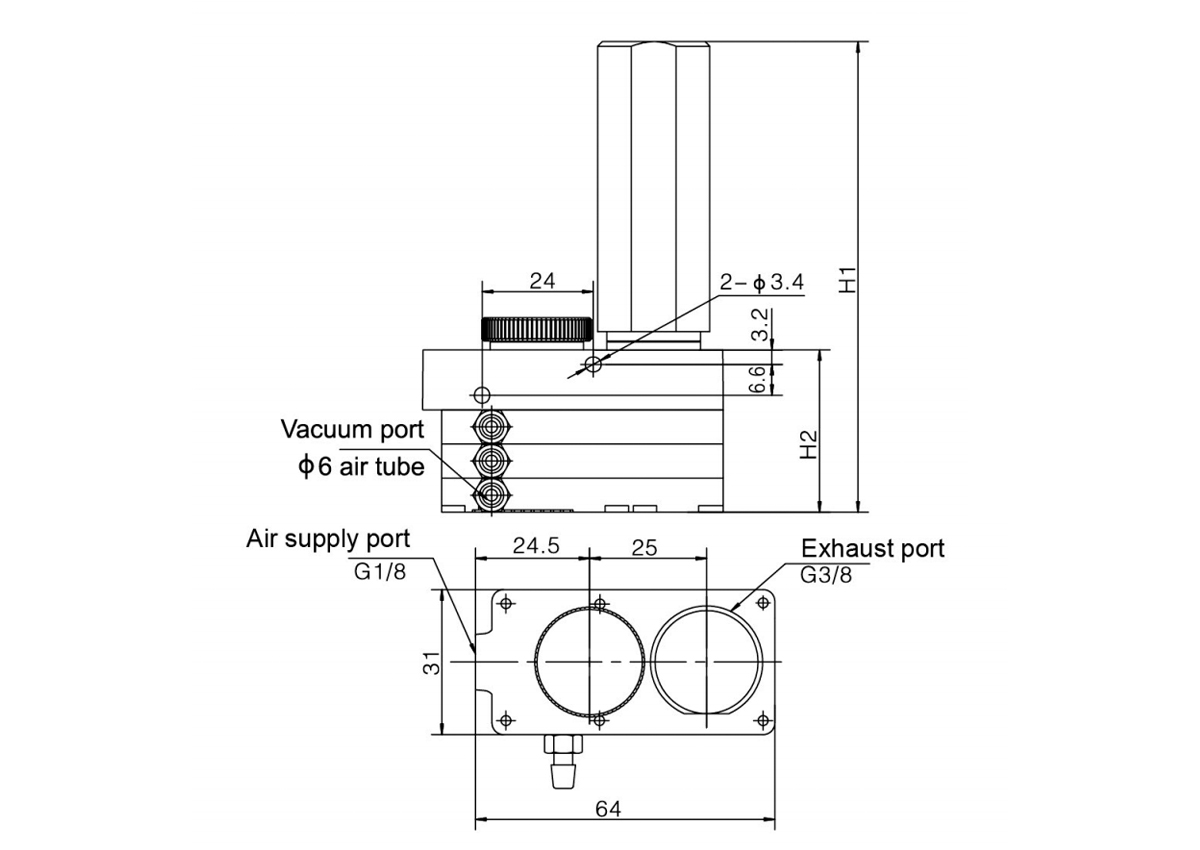

  • Model Specifikation H1 H2 Luftforsyningsport
    specifikation     		Vakuumport
    specifikation     		Udstødningsport
    specifikation
    CT M
    CT X     		5(10)×2 91.5 27.5 G1/8F M5 φ6 Ekstern lyddæmper
    5(10)×3 99 35 G1/8F M5 φ6 Ekstern lyddæmper

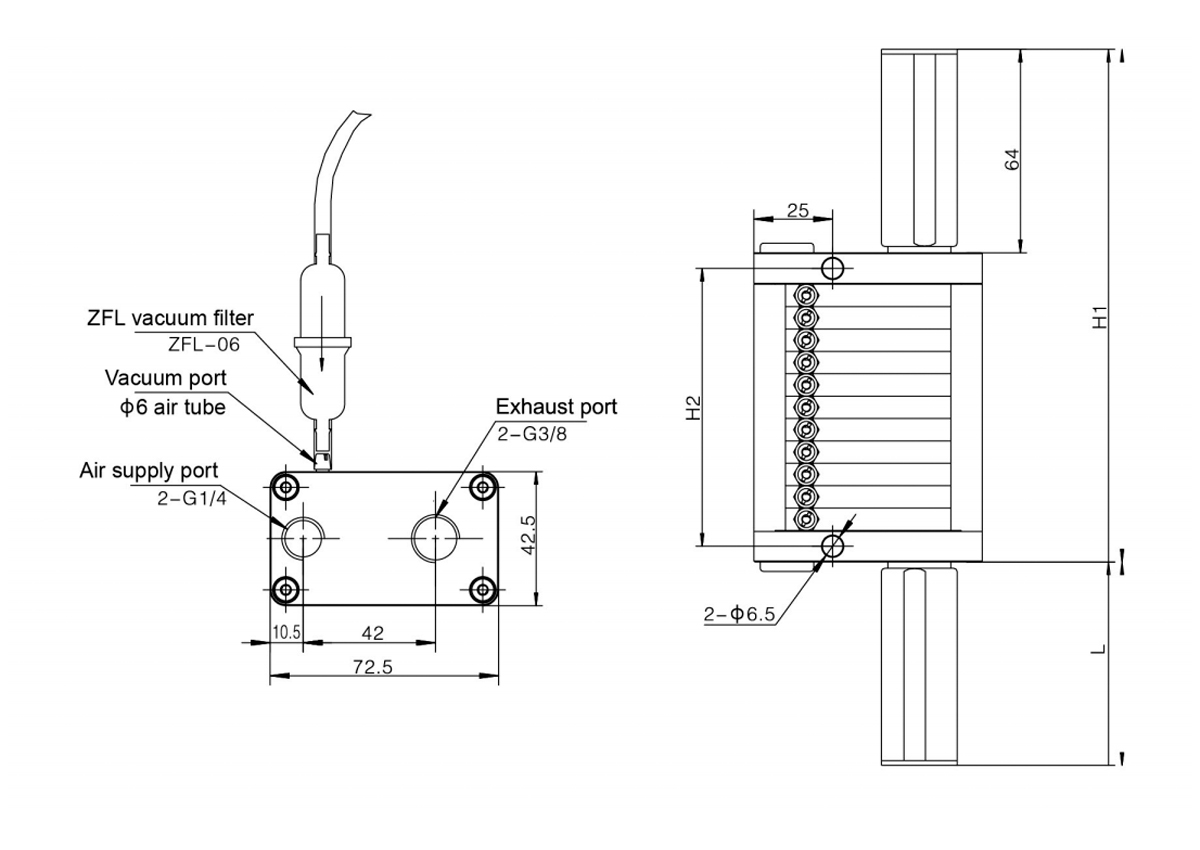

    Model Kompositplade 5 10 Luftforsyningsport specification Vakuumport specification Udstødningsport specification
    H1 H2 L H1 H2 L
    CTM
    CTX     		4 113 39 - 113 39 - G 1/4F M5 φ6
    Luftrør     		Ekstern lyddæmper
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
