ZH-serien vakuumgenerator
  • ZH-serien vakuumgenerator
Grundlæggende vakuumudkaster

ZH-serien vakuumgenerator

ZH Series Vakuum Generator er en pneumatisk komponent, der fungerer godt inden for industriel automation. Med sit unikke design og fremragende ydeevne bruges den i vid udstrækning i en række scenarier, der kræver et vakuummiljø.

Produktegenskaber
1. Forskellige dysediametre: Denne serie tilbyder en række forskellige dysediametre, der spænder fra φ0,5 til φ2,0. Dette rige udvalg giver brugerne mulighed for fleksibelt at vælge i henhold til specifikke flowkrav, uanset om det er et lille flow eller et stort flow applikationsscenarie, kan de finde en passende konfiguration.

2. Kompakt og let design: Dysen og kroppen har en integreret støbt harpiksstruktur, som ikke kun er let i vægt, men også nem at installere. Dette design hjælper med at spare plads og er særligt velegnet til arbejdsmiljøer med strenge krav til udstyrsstørrelse og vægt.

3. Flere typer er tilgængelige: inklusive bokstype (indbygget lyddæmper) og direkte udstødningstype (ingen lyddæmper) for at imødekomme forskellige brugeres behov for støjkontrol og installationsmetoder.

4. Effektiv vakuumgenerering: Det kan hurtigt generere højvakuum, og nogle modeller har et maksimalt vakuumtryk på -88kPa (tryktype) og -53kPa (flowtype), hvilket giver en stærk sugegaranti for forskellige adsorptions- og håndteringsoperationer.

5. Hurtigt stik design: Udstyret med lynkobling gør det rørledningsforbindelse mere bekvem, forkorter installations- og idriftsættelsestiden betydeligt og forbedrer arbejdseffektiviteten.

E-mail: manager@cktworld.com
Download
FORRIGE：Ingen tidligere artikel
NÆSTE：Vakuumgenerator i ZU-serien

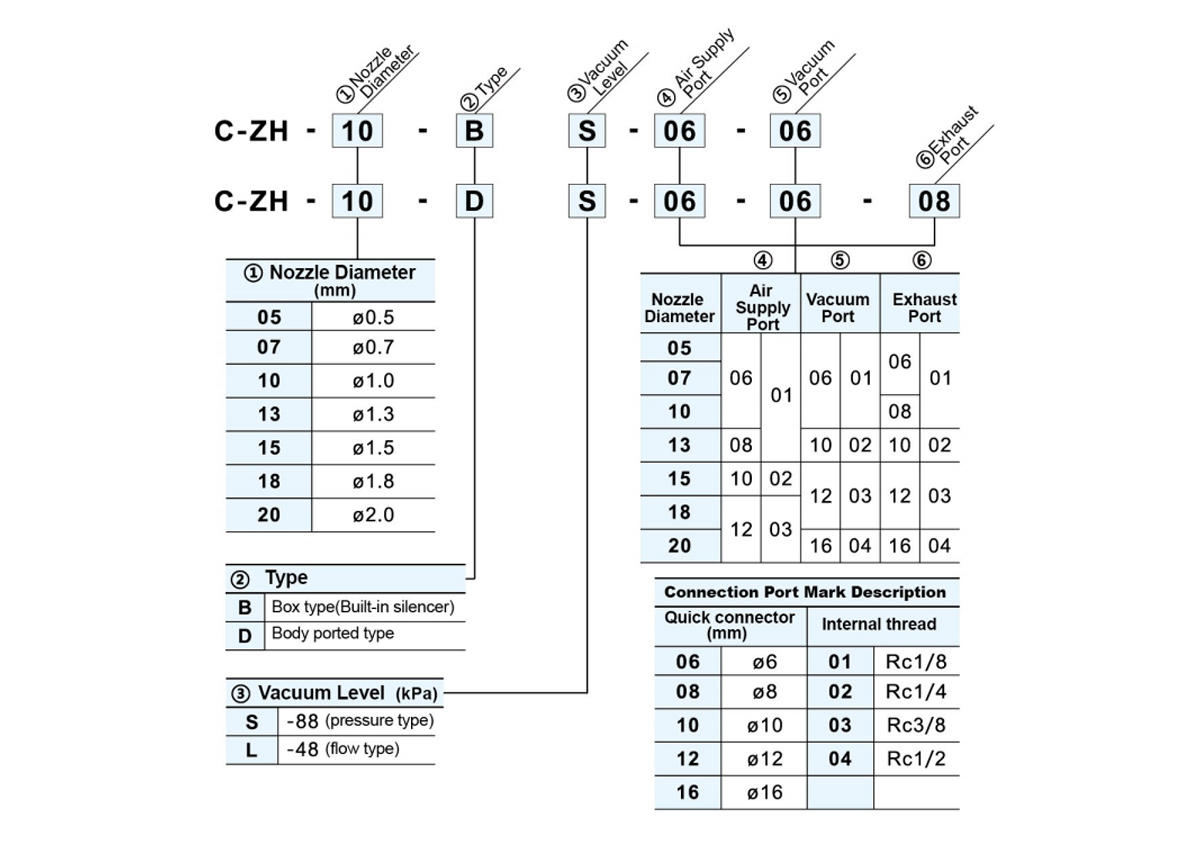

  • Vare Dysediameter
    (mm)     		Sugeflow (L/min) Luftforbrug
    (L/min)     		Vakuumniveau (kPa) Luftforsyningstryk
    (MPa)
    S L S L
    C-ZH05□ Ø0,5 5 8 13 -88 -48 0.45
    C-ZH07□ Ø0,7 12 20 23
    C-ZH10□ Ø1,0 24 34 46
    C-ZH13□ Ø1,3 40 70 78
    C-ZH15□ Ø1,5 55 75 95 -53
    C-ZH18□ Ø1,8 65 110 150
    C-ZH20□ Ø2,0 85 135 185

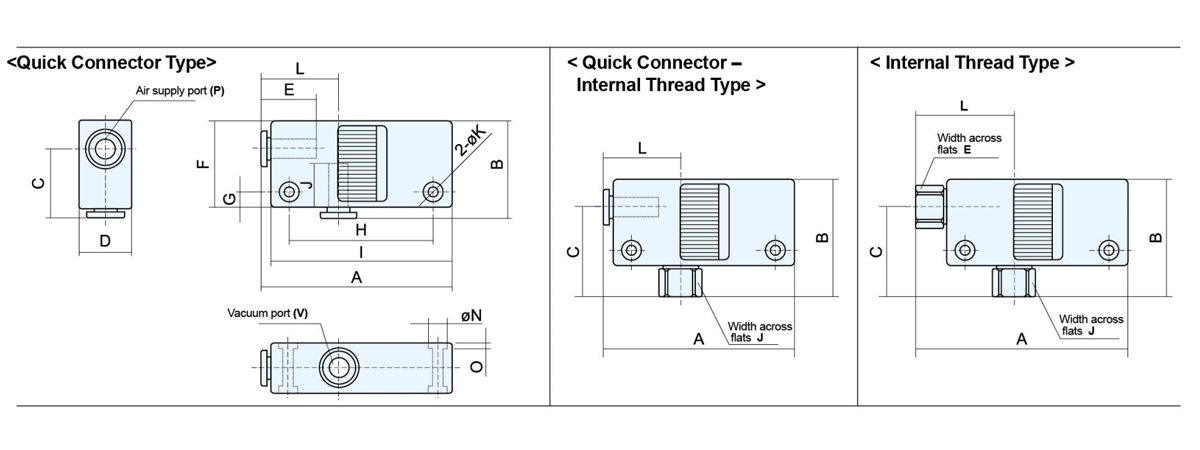

  • Model A B C D E F G H I J ØK L ØN 0 P V
    C-ZH05B□-06-06 60 31 22 16 17 28 5 47 57 17 3.2 24 5.8 2 Ø6 Ø6
    C-ZH07B□-06-06
    C-ZH10B□-06-06 63 32 23 18 29 50 60 26
    C-ZH13B□-08-10 78 38.5 27.5 23 18.5 35 7 61 75 21 4.2 28 7.5 3 Ø8 Ø10
    C-ZH05B□-06-01 60 38.5 29.5 16 17 28 5 47 57 12 3.2 24 5.8 2 Ø6 Rc1/8
    C-ZH07B□-06-01
    C-ZH10B□-06-01 63 39.5 30.5 18 29 50 60 26
    C-ZH13B□-08-02 78 50 39 23 18.5 35 7 61 75 17 4.2 28 7.5 3 Ø8 Rc1/4
    C-ZH05B□-01-01 67.5 38.5 29.5 16 12 28 5 47 57 12 3.2 31.5 5.8 2 Rc1/8 Rc1/8
    C-ZH07B□-01-01
    C-ZH10B□-01-01 70.5 39.5 30.5 18 29 50 60 33.5
    C-ZH13B□-01-02 86.5 50 39 23 14 35 7 61 75 17 4.2 36.5 7.5 3 Rc1/4
    □S: Tryktype L:Big Flow Type

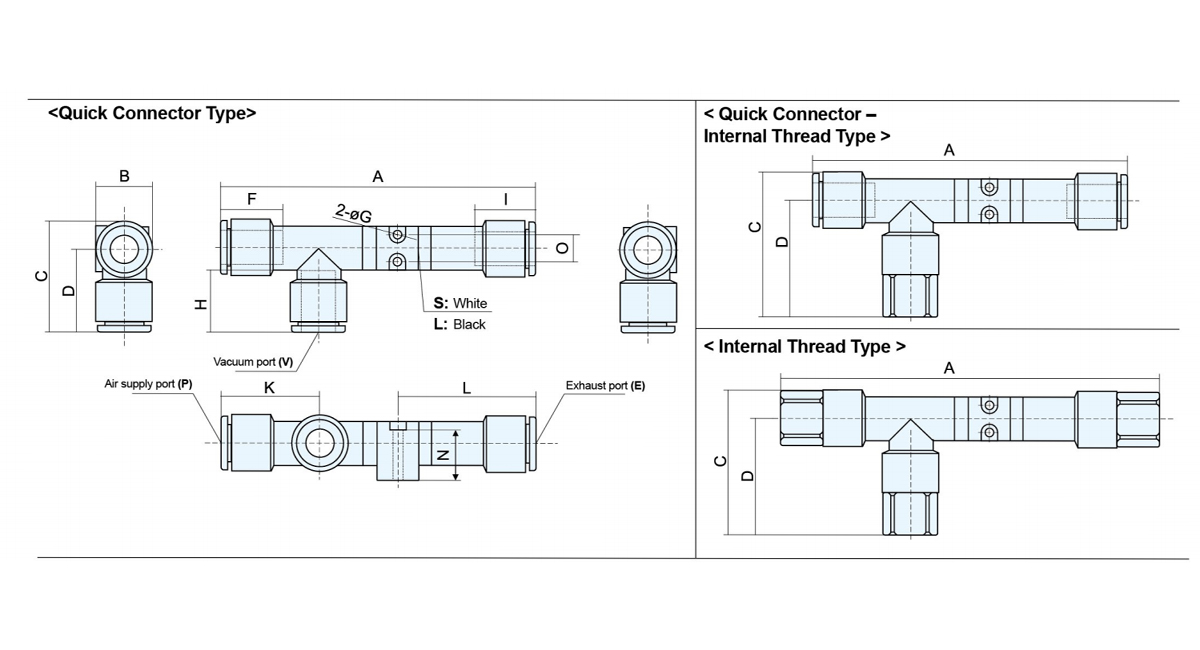

    Model A B C D E F ØG H 1 J K L N 0 P V
    C-ZH05D□-06-06-06 58.5 14.2 34 22 Ø6 17 3.2 17 17 24 24 21 7.8 17 Ø6 Ø6
    C-ZH07D□-06-06-06 61
    C-ZH10D□-06-06-08 66/70 17.2 37 23 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-10-10 74,5/79,5 20 42.5 27.5 Ø10 18.5 4.2 21 21 30 30 27 10.7 22 Ø8 Ø10
    C-ZH15D□-10-12-12 93.3 22.45 47 29.5 Ø12 21 4.2 22 22 35 35 32.8 12 27 Ø10 Ø12
    C-ZH05D□-06-01-06 58.5 14.2 41.5 29.5 Ø6 17 3.2 12 17 24 24 21 7.8 17 Ø6 Rc1/8
    C-ZH07D□-06-01-06 61
    C-ZH10D□-06-01-08 66/70 17.2 44.5 30.5 Ø8 4.2 18.5 28 28 24.5 9.6 20
    C-ZH13D□-08-02-10 74,5/79,5 20 54 39 Ø10 18.5 4.2 17 21 30 30 27 10.7 22 Ø8 Rc1/4
    C-ZH15D□-10-03-12 93.3 22.45 58.5 41 Ø12 21 4.2 19 22 35 35 32.8 12 27 Ø10 Rc3/8
    C-ZH05D□-01-01-01 73.5 14.2 41.5 29.5 Rc1/8 12 3.2 12 12 24 31.5 28.5 7.8 17 Rc1/8 Rc1/8
    C-ZH07D□-01-01-01 76
    C-ZH10D□-01-01-01 82/86 17.2 44.5 30.5 4.2 14 28 33.5 33 9.6 20
    C-ZH13D□-01-02-02 94,5/99,5 20 54 39 Rc1/4 14 4.2 17 17 30 36.5 38.5 10.7 22 Rc1/4
    C-ZH15D□-02-03-03 116.5 22.45 58.5 41 Rc3/8 17 4.2 19 19 35 43 44.5 12 27 Rc1/4 Rc3/8
    □S: Tryktype L:Big Flow Type   Mark:S type size/L type size

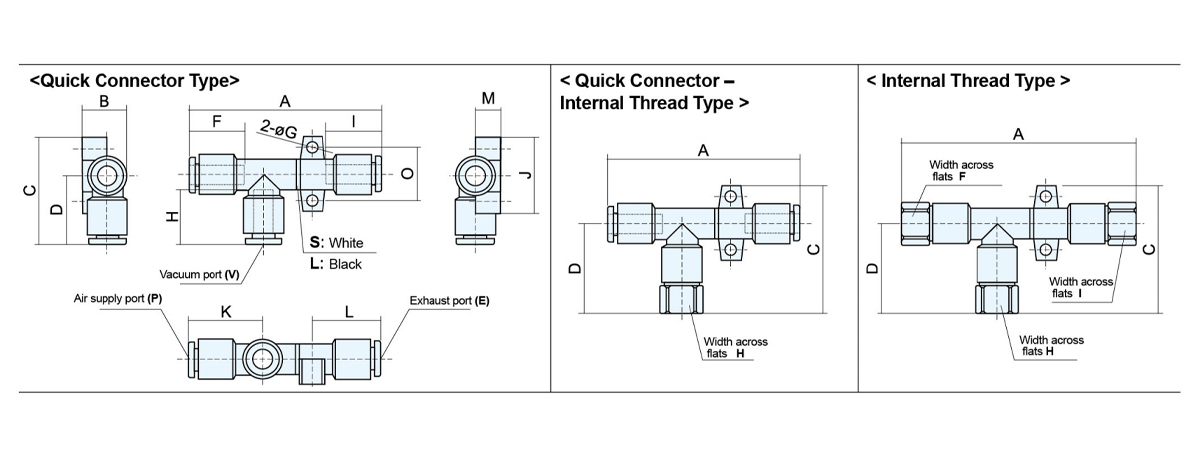

    Model A B C D E F G H I K L N 0 P V
    C-ZH18D□-12-12-12 114 20.95 40.95 30.5 Ø12 22 3.5 22 22 35.5 50 17 10 Ø12 Ø12
    C-ZH20D□-12-16-16 124.6 26.75 45.95 32.7 Ø16 25 25 38.5 54.3 21.7 12 Ø16
    C-ZH18D□-12-03-12 114 20.95 52.45 42 Ø12 19 22 35.5 50 17 10 Rc3/8
    C-ZH20D□-12-04-16 124.6 26.75 60.95 47.7 Ø16 24 25 38.5 54.3 21.7 12 Rc1/2
    C-ZH18D□-03-03-03 133 20.95 52.45 42 Rc3/8 19 19 19 47 57.5 17 10 Rc3/8 Rc3/8
    C-ZH20D□-03-04-04 151.1 26.75 60.95 47.7 Rc1/2 24 24 50 69.3 22 12 Rc1/2
    □S: Tryktype L:Big Flow Type
